Schéma poistiek a relé – Nissan Tiida

Týka sa vozidiel vyrobených v rokoch:

C11 od 2004, 2005, 2006, 2007, 2008, 2009 a 2010 rok. C12 od 2011, 2012, 2013 a 2014 rok.

Kabína

Nachádza sa v prístrojovej doske za ochranným panelom na strane vodiča.

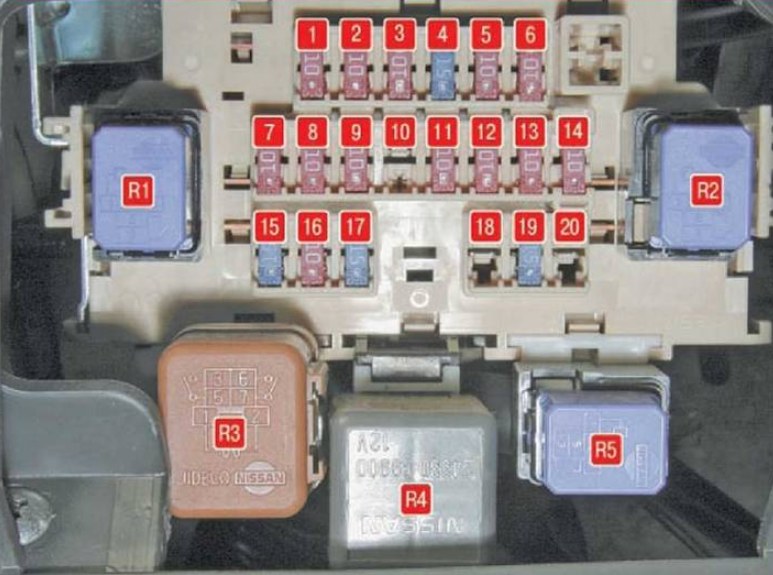

Typ 1

Popis

1	10A Systém pasívnej bezpečnosti
2	10A Dodatočné vnútorné vybavenie
3	10A Prístrojová doska
4	15A Čerpadlo ostrekovača
5	10A Vyhrievané vonkajšie zrkadlá
6	10A Napájané zrkadlá, hlavná audio jednotka
7	10A Brzdové svetlá
8	10A Vnútorné osvetlenie
9	10A Riadiaca jednotka karosérie
10	rezerva
11	10A Bočná žiarovka, pravé zadné svetlo
12	10A Bočná žiarovka, ľavé zadné svetlo
13	10A Prístrojová doska
14	10A Dodatočné vnútorné vybavenie
15	15A Ventilátor motora chladenia motora
16	10A Systém kúrenia, klimatizácie a vetrania
17	15A Ventilátor motora chladenia motora
18	rezerva
19	15A Zásuvka na pripojenie dodatočného vybavenia ( zapaľovač cigariet )
20	rezerva



Relé

• R1 – Elektrický ohrievač
• R2 – Dodatočné vybavenie
• R3 – Relé (údaje nie sú k dispozícii)
• R4 – Vyhrievané vonkajšie zrkadlá
• R5 – Imobilizér

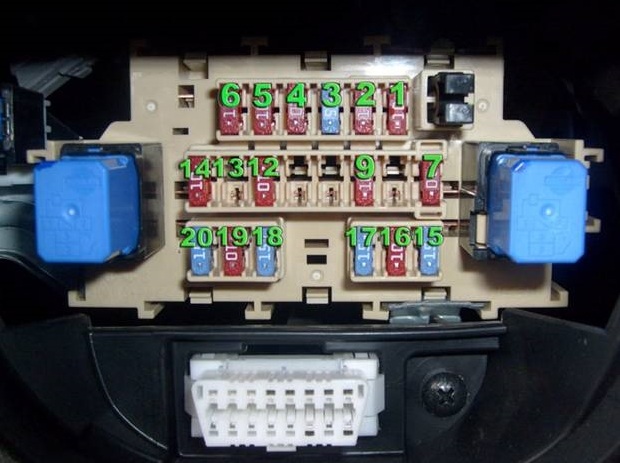

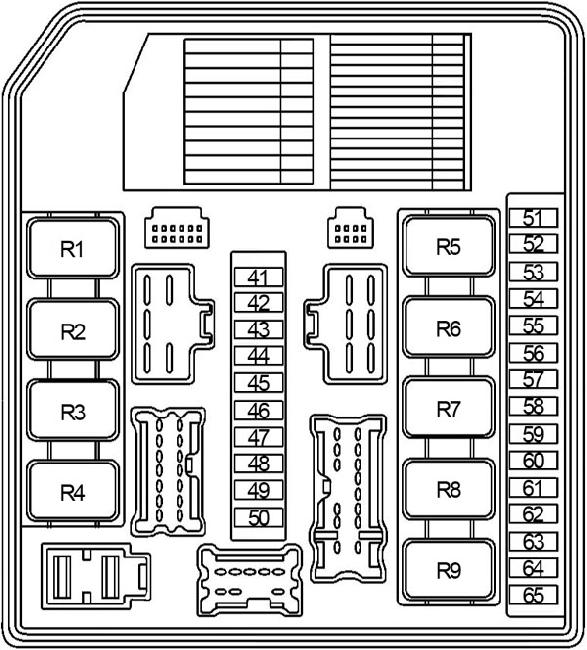

Typ 2

Popis

1. Audio systém 10A, ovládanie zrkadiel Audio-Acc, napájanie rotujúcich motorov zrkadiel, napájací zdroj NATS (s čipovou kľúčom)
2. 10A Vyhrievané zadné sklo a bočné zrkadlá
3. 15A Motor predného a zadného stierača
4. 10A Prístrojová doska
5. Elektronika 10A
6. Modul airbagu 10A
7. Elektronika 10A
8. –
9. 10A Vnútorné osvetlenie a batožinový priestor
10. –
11. –
12. 10A Brzdové svetlá
13. Pasívny vstup 10A (pre systémy s čipovou kľúčom)
14. Elektronika 10A
15. 15A Zásuvka – zapaľovač
16. 10A Vyhrievané sedadlá
17. 15A Zásuvka – konzola, batožinový priestor
18. 15A Ventilátor ohrievača/klimatizácie
19. Klimatizácia 10A
20. 15A Ventilátor ohrievača/klimatizácie



Motorový priestor

V motorovom priestore vedľa batérie sú 2 poistkové skrinky a relé, jedna dodatočná skrinka relé a poistky s vysokým výkonom na pozitívnom termináli batérie.

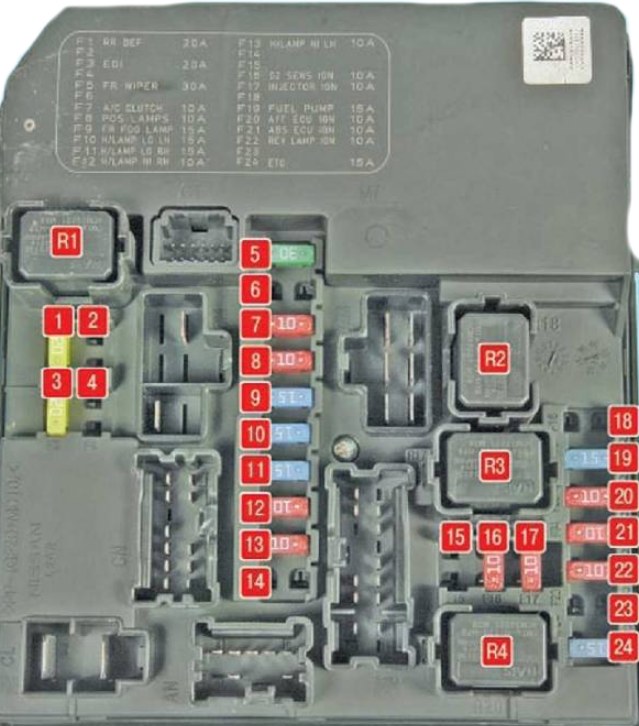

Skrinka na montáž

Typ 1

Popis

1	20A Vyhrievané zadné sklo
2	rezerva
3	Riadiaca jednotka motora 20A
4	rezerva
5	30A Predné stierače
6	rezerva
7	Elektromagnetická spojka kompresora klimatizácie 10A
8	10A Svetlá na evidenčné číslo
9	15A Poistka svetiel hmlových svetiel Nissan Tiida (voliteľné)
10	15A Svetlo stretávacie, ľavý reflektor
11	15A Svetlo stretávacie, pravý reflektor
12	10A Svetlo diaľkové, pravý reflektor
13	10A Svetlo diaľkové, ľavý reflektor
14	rezerva

15	rezerva
16	10A Senzory kyslíka v výfukových plynoch
17	10 Systém vstrekovania
18	rezerva
19	15A Modul paliva
20	10A Senzor automatickej prevodovky
21	10A ABS
22	10A Spínač svetla cúvania
23	rezerva
24	15A Voliteľné vybavenie
R1	Relé vyhrievaného zadného skla
R2	Relé ventilátora chladenia
R3	Relé ventilátora chladenia
R4	Relé systému zapaľovania

Typ 2

Popis

• 43 (10A) Predný reflektor diaľkových svetiel, pravý
• 44 (10A) Predný reflektor diaľkových svetiel, ľavý
• 45 (10A) Klimatizácia, štandardné osvetlenie hudby a vhodné rozmery, svetlá, motory na nastavenie projektorov
• 46 (10A) Osvetlenie parkovania, spínače osvetlenia pod. sedadlami, otváranie dverí
• 48 (20A) Motor predného stierača
• 49 (15A) Ľavý reflektor stretávacích svetiel
• 50 (15A) Predný reflektor stretávacích svetiel, pravý
• 51 (10A) Kompresor klimatizácie
• 55 (15A) Vyhrievané zadné sklo
• 56 (15A) Vyhrievané zadné sklo
• 57 (15A) Benzínová pumpa (CH)
• 58 (10A) Napájanie systémov automatickej prevodovky (AT)
• 59 (10A) Riadiaca jednotka ABS
• 60 (10A) Dodatočné elektrické
• 61 (20A) Na termináli B + IPDM, motor klapky a relé (pre CH)
• 62 (20A) Na termináli B + IPDM, na termináloch ECM / PW a BATT blok ECM ©, terminál napájania cievok zapaľovania, DPKV, DPRV, ventil EVAP nádrže, ventil IVTC
• 63 (10A) Senzory kyslíka
• 64 (10A) Cievky vstrekovačov, systém vstrekovania
• 65 (20A) Predné hmlové svetlá
• R1 – Relé odmrazovača zadného skla
• R2 – Hlavné relé riadiacej jednotky motora
• R3 – Relé stretávacích svetiel
• R4 – Relé diaľkových svetiel
• R5 – Relé štartovania
• R6 – Relé ventilátora 2 systému chladenia motora
• R7 – Relé ventilátora 1 systému chladenia motora
• R8 – Relé ventilátora 3 systému chladenia motora
• R9 – Relé zapaľovania

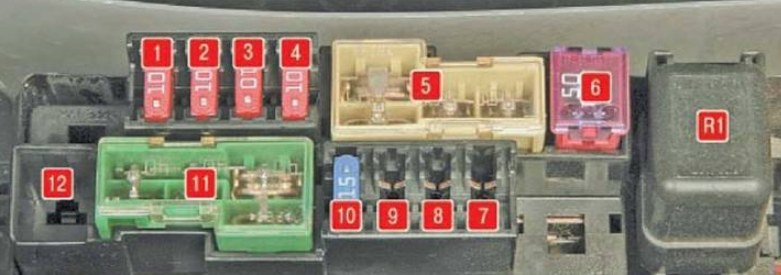

Prídavná poistková skrinka

Popis

1	10A Immobilizér
2	10A Vyhrievané sedadlá
3	Generátor 10A
4	10A pípanie
5	60/30/30A Ovládač elektrického posilovača riadenia, ostrekovač reflektorov, systém ABS
6	50A Elektrické okná
7	rezerva
8	15A Systém vstrekovania paliva
9	Skupina klapiek 10A
10	15A Hlavná jednotka audio systémov
11	Systém ABS 40/40 / 40A. elektrická riadiaca jednotka karosérie, systém zapaľovania
12	rezerva
R1	Relé klaksónu

Dodatočná skrinka relé

Nachádza sa na pravej strane. Je možné nainštalovať 2 relé, napríklad stierač a denné svetlá. V závislosti od konfigurácie môžu byť prázdne.

Poistky na termináli batérie

Popis

1. 120A Ovládač elektrického posilňovača riadenia, umývač reflektorov, systém ABS
2. 60A Riadiaca jednotka motora, relé klapky, relé elektrického okna
3. 80A Svetlomety stretávacích a diaľkových svetiel
4. Imobilizér 80A, vyhrievanie sedadiel, generátor, akustický signál
5. Systém ABS 100A, ovládač karosérie, zapaľovací systém, ovládač posilňovača riadenia, umývač reflektorov

O Nissan Tiida – poistková skrinka

Nissan Tiida je kompaktný automobil, ktorý sa vyrába od roku 2004. Tento model je známy svojou spoľahlivosťou a priestranným interiérom, čo ho robí ideálnym pre rodiny aj jednotlivcov. Nissan Tiida ponúka rôzne možnosti motorov, vrátane benzínových a naftových variantov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Vďaka svojmu modernému dizajnu a pokročilým technológiám je Nissan Tiida obľúbenou voľbou medzi vodičmi, ktorí hľadajú praktické a pohodlné vozidlo.

Schéma poistkovej skrinky Nissan Tiida – poistková skrinka

Táto stránka zobrazuje schému poistkovej skrinky pre Nissan Tiida, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V typickom prípade sa poistková skrinka nachádza v interiéri vozidla, zvyčajne pod prístrojovou doskou alebo v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vášho vozidla, preto je dôležité venovať pozornosť jej správnemu fungovaniu.
