Ferrari 328 (1986-1989) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Ferrari 328 (1986–1989), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Ferrari 328
Týka sa vozidiel vyrobených v rokoch:
1986, 1987, 1988, 1989.

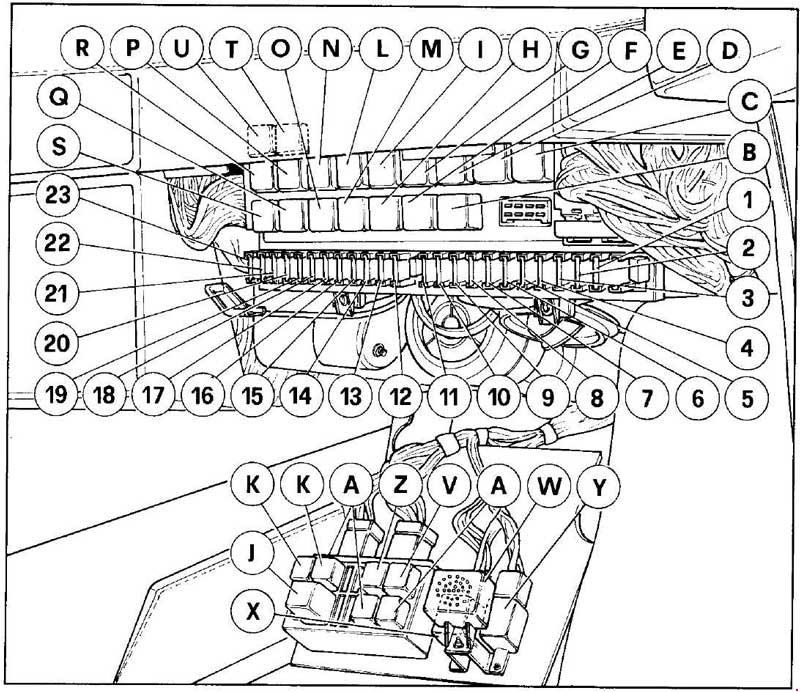

Poistková skrinka
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25 | Elektrický motor pre svetlomety s tlmeným svetlom – ohrievač vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 25 | Ohrievač vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Flicker v dennom svetle – Zásuvka – Zámok v dverách – Vnútorné osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Nebezpečenstvo – Zapaľovač – Anténa – Parkovacie svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Elektroventilátor pre kondenzátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Elektroventilátor vľavo pre chladič vody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Elektroventilátor vpravo pre chladič vody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Klaksón – Hodiny – Rádioprijímač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 7,5 | Elektromagnetický ventil pre studené štartovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Svetlomety s tlmeným svetlom vľavo a zodpovedajúce varovné svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Svetlomet s tlmeným svetlom vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Svetlomet s diaľkovými svetlami ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Svetlomet s diaľkovými svetlami pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Predné svetlá – Zadné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Predné svetlá – Zadné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Kontrolka parkovacích svetiel – Osvetlenie prístrojovej dosky – Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Motor okna ľavého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Motor okna pravého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | Prístroj – Displej pre kontrolu vykurovania – Vonkajšie zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Stierač čelného skla – Postrekovač čelného skla – Svetlo cúvania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Svetlá smerovky – zadné brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Relé | Č. dielu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Relé pre ventilátory vykurovania | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b | Relé motora ovládača okien svetlomet RH | 0 332 204 101 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Relé vysoká/nízka rýchlosť stierača | 0 332 204 101 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Relé motora ovládača okien svetlomet | 0 332 204 101 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Relé pre svetlomety LH, motor ovládača okien | 0 332 204 101 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Relé elektroventilátora kondenzátora AC | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| g | Relé elektroventilátora ľavého chladiča vody | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h | Relé klaksónu upozornenia | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | Relé pre ventilátory vykurovania | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | Blikač smeroviek | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Relé elektroventilátora pravého chladiča vody | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | Relé svetlometov stretávacích | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| m | Relé svetlometov | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| n | Relé pre blikajúce svetlá | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | Relé pre vonkajšie svetlá | 0 332 015 006 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P | Relé pre fungovanie klimatizácie | 0 332 204 101 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | Relé pre motory okien | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| r | Relé čerpadla paliva | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S | Relé pre štartovanie čerpadla vstrekovania paliva | 0 332 204 101 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T | Relé pre ľahké motory zdvíhania (s rozsvietenými stretávacími svetlami) | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| U | Relé pre služby ovládané kľúčom | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V | Relé pre kontrolu klimatizácie | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| x | Časované relé stierača čelného skla | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Y | Hodiny pre vnútorné osvetlenie. | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Z | Relé kompresora klimatizácie | 0 332 014 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| W | Jednotka kontroly bezpečnostných pásov | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Ferrari 328 (1986-1989)
Ferrari 328 je ikonický športový automobil, ktorý bol vyrábaný v rokoch 1986 až 1989. Tento model je známy svojím elegantným dizajnom a výnimočnými jazdnými vlastnosťami. Pod kapotou sa nachádza 3,2-litrový V8 motor, ktorý poskytuje výkon približne 270 koní, čo umožňuje vozidlu dosiahnuť maximálnu rýchlosť okolo 263 km/h. Ferrari 328 bolo dostupné v dvoch verziách: GTB (Gran Turismo Berlinetta) s pevnou strechou a GTS (Gran Turismo Spider) s odnímateľným strešným panelom. Vozidlo je oceňované nielen pre svoj výkon, ale aj pre svoju spoľahlivosť a jednoduchú údržbu v porovnaní s inými modelmi tej doby.
Schéma poistkovej skrinky Ferrari 328
Táto stránka zobrazuje schému poistkovej skrinky pre Ferrari 328, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza v priestore pre nohy vodiča alebo v motorovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka obsahuje poistky pre rôzne komponenty, ako sú svetlá, ventilátory a elektronické systémy, a preto je dôležité mať prehľad o ich umiestnení a funkcii.
