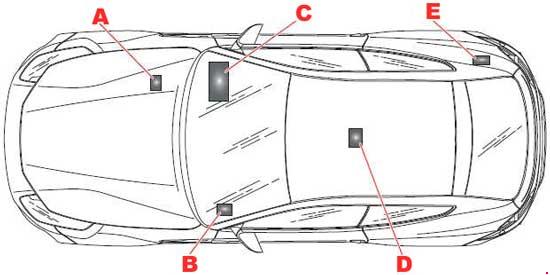

V tomto článku nájdeš diagramy poistkovej skrinky Ferrari FF (2011–2016), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
+30 Napájanie rozvodovej lišty pre F-97, F-98, F-99
Relé
T21
50
Relé smerovky
T22
30
Relé svetla cúvania
T23
30
Relé uzáveru nádrže na palivo
T25
30
Hlavné relé prevodovky riadené elektronicky
Poistky a relé v batožinovom priestore
Číslo
Amperáž [A]
Popis
F96
10
+30 Relé blokovania batožinového priestoru
F97
10
+30 Elektronický uzol polohy cestujúceho, pripojovacia doska batožinového priestoru
F98
15
+30 Pri konektore klimatizácie batérie
F100
7,5
30 Uzol polohy riadenia, ECU zdvihania odpruženia
F101
10
+30 Zariadenie na zábavu
Relé
T40
30
Relé blokovania odkladacej schránky
T41
30
Relé blokovania veka batožinového priestoru
T42
30
Relé ECU na ovládanie stieračov
T43
30
Relé zapaľovača cigariet
Poistky a relé v priestore batérie
A
Ferrari FF – schéma poistiek – priestor batérie – poistková skrinka A
Číslo
Amperáž [A]
Popis
CAL5
CAL5
Napájanie (štartér a alternátor)
F70
150
Relé motora a poistka ECU napájania (SCM)
F71
40
Predná čerpadlo na zdvíhanie
F72
40
Výkon parkovacej brzdy
F73
70
Výkon ECU prístrojovej dosky
O Ferrari FF (2011-2016)
Ferrari FF, predstavený v roku 2011, je luxusné športové vozidlo, ktoré kombinuje vysoký výkon s praktickosťou. Tento model je známy svojím unikátnym dizajnom, ktorý zahŕňa štvormiestne usporiadanie a pohon všetkých štyroch kolies. Pod kapotou sa skrýva mohutný 6,3-litrový motor V12, ktorý poskytuje výkon až 651 koní, čo umožňuje vozidlu dosiahnuť maximálnu rýchlosť okolo 335 km/h. Ferrari FF je tiež vybavené pokročilými technológiami a luxusným interiérom, ktorý ponúka komfort a eleganciu na najvyššej úrovni.
Táto stránka zobrazuje schému poistkovej skrinky pre Ferrari FF, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore motoru a v interiéri vozidla, konkrétne pod palubnou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správnej funkčnosti všetkých elektronických súčastí vo vozidle.
