Nissan Murano (2002-2007) – poistková skrinka

Nissan Murano (2002-2007) – schéma poistiek

Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007.

Poistka zapaľovača cigariet (zásuvka napájania) v Nissan Murano (2002-2007) je poistka 5 v poistkovej skrinke.

Kabína

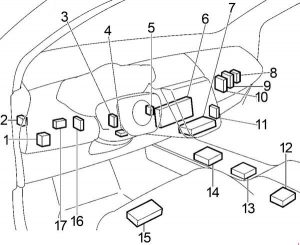

LHD

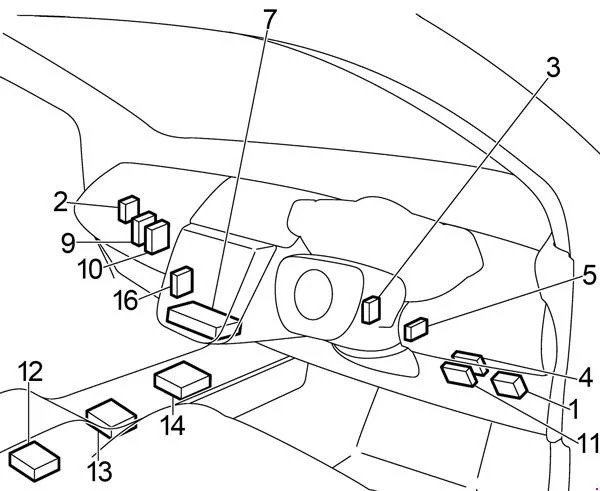

RHD

1. Poistková skrinka
2. Riadiaca jednotka 4WD
3. Modul riadenia karosérie (BCM)
4. Riadiaca jednotka zámku prevodovky
5. Imobilizér systém proti krádeži Nissan (NATS IMMU)
6. Displej ovládacieho panela (s navigačným systémom)
7. Merací a zosilňovač klimatizácie
8. Riadiaca jednotka varovania tlaku pneumatík
9. Modul riadenia prevodovky (TCM)
10. Modul riadenia motora (ECM)
11. Riadiaca jednotka diaľkového prístupu bez kľúča
12. Modul senzor diagnostiky airbagu
13. Riadiaca jednotka prenosu
14. Riadiaca jednotka navigácie
15. Riadiaca jednotka vodiča
16. Riadiaca jednotka času
17. Riadiaca jednotka automatického polohovania ťahu

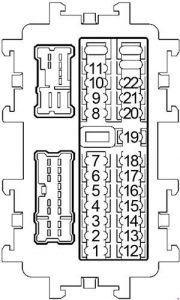

Poistková skrinka kabína

Číslo	Ampére [A]	Popis
1	10	Hlavný obvod napájania a uzemnenia, funkcia systému vstrekovania paliva, vstrekovač, systém proti krádeži Nissan, elektrické okno, otváracia strecha, vyhrievanie zadného okna, automatické polohovanie riadenia, svetlomet, systém kontroly polohy svetlometov, systém denného svietenia, kombinovaný spínač, smerovky a výstražné svetlá, parkovacie svetlá, registračné svetlá, zadné svetlá, predné hmlové svetlá, zadné hmlové svetlo, vnútorné osvetlenie, osvetlenie, zvonček, predný stierač a umývač skla, zadný stierač a umývač skla, čistič svetlometov, systém diaľkového otvárania bez kľúča, informácie o vozidle a integrovaný systém spínačov, navigačný systém
2	–	–
3	–	–
4	–	–
5	15	Zapaľovač cigariet
6	10	Systém výstrahy proti krádeži (predpríprava), vyhrievanie zadného okna, automatické polohovanie ťahu, klimatizácia, svetlomet, systém denného svietenia, systém kontroly polohy svetlometov, smerovky a výstražná lampa, kombinovaný spínač, parkovacie svetlá, registračné svetlá, zadné svetlá, zadné hmlové svetlo, osvetlenie, čistič svetlometov, audio systém, navigačný systém, systém výstrahy nízkeho tlaku pneumatík, bezpečnostný systém vozidla, systém diaľkového otvárania vozidla bez kľúča, elektrické okno, elektrické zrkadlo, predný hmlový svetlomet, informácie o vozidle a integrovaný systém spínačov, audiovizuálna komunikácia Linea
7	15	Napájací zdroj
8	10	Vyhrievanie zadného okna
9	10	Automatické polohovanie riadenia
10	15	Klimatizácia, tachometer, otáčkomer, teplota a ukazovatele paliva
11	15	Klimatizácia, tachometer, otáčkomer, teplota a ukazovatele paliva

12	10	Spínač automatickej brzdy (ASCD), konektory Mil a Data Link, spínač manuálneho režimu, prvky, ktoré nie sú detekovateľné, systém blokovania prevodovky CVT, systém kontroly 4WD, systém kontroly ESP / TCS / ABS / VDC, elektrický zámok dverí, systém bezkľúčového prístupu, odmrazovač zadného okna, vyhrievané sedadlo, systém kontroly nasmerovania svetlometov, klimatizácia, tachometer, otáčkomer, teplota a ukazovatele paliva, smerovky a kontrolná žiarovka, kontrolné žiarovky, žiarovka indikátor CVT, zvonček, navigačný systém, telefón (predpríprava) б Senzor teploty nádrže na palivo, spínač druhej polohy, systém varovania o nízkom tlaku pneumatík, systém nastaviteľných pedálov, audio, audiovizuálna komunikačná linka, informácie o vozidle a integrovaný systém spínačov
13	10	Systém dodatočného zadržiavania
14	10	Indikátor zariadenia na kontrolu automatickej rýchlosti (ASCD), konektory Mil a Data Link, spínač manuálneho režimu, prvky, ktoré nie sú detekovateľné, systém kontroly 4WD, systém kontroly ESP / TCS / ABS / VSC, dodatočný obmedzovač, vnútorné zrkadlo (automatické spätné zrkadlo), systém nabíjania, svetlomet, systém denného svietenia, smerovky a kontrolná žiarovka, žiarovka cúvacej svetla, zadné hmlové svetlo, osvetlenie, tachometer, otáčkomer, teplota a ukazovatele paliva, kontrolné žiarovky, navigačný systém, kontrolná žiarovka CVT, signál varovania, spínač druhej polohy
15	15	Senzor vyhrievaného kyslíka, senzor pomeru vzduch-palivo, funkcia systému vstrekovania paliva
16	–	–
17	15	Zásuvka napájania
18	10	Systém varovania proti krádeži (predpríprava), vnútorná žiarovka, vnútorná žiarovka miestnosti
19	10	Podpora motora, konektory Mil a Data Link, spínač manuálneho režimu, prvky, ktoré nie sú detekovateľné, systém kontroly 4WD, systém kontroly ESP / TCS / ABS, elektrický zámok dverí, systém bezkľúčového prístupu, odmrazovač zadného okna, klimatizácia, smerovky, kontrolná žiarovka, odmrazovač zadného okna, kontrolné žiarovky, žiarovka indikátor CVT, zvonček, senzor teploty nádrže na palivo, spínač druhej polohy, systém varovania o nízkom tlaku pneumatík, systém VDC, univerzálny vysielač-prijímač Homelink, vnútorné zrkadlo (automatické spätné zrkadlo), navigačný systém, informácie o vozidle a integrovaný systém spínačov, audiovizuálna komunikačná linka
20	10	Brzdové svetlo, spínač brzdy, spínač brzdy automatického riadenia rýchlosti (ASCD), prvky, ktoré nie sú detekovateľné, systém blokovania prevodovky CVT, systém kontroly ESP / TCS / ABS / VDC
21	10	Indikátor zariadenia na kontrolu automatickej rýchlosti (ASCD), konektory Mil a Data Link, spínač manuálneho režimu, prvky, ktoré nie sú detekovateľné, napájanie, systém kontroly 4WD, systém blokovania prevodovky CVT, systém kontroly ESP / TCS / ABS / VDC, zámok dverí, systém varovania proti krádeži (predpríprava), systém proti krádeži Nissan, automatický polohovač riadenia, svetlomet, systém denného svietenia, smerovky a kontrolná žiarovka, zadné hmlové svetlo, vnútorné osvetlenie, osvetlenie, tachometer, otáčkomer, teplota a ukazovatele paliva, kontrolné žiarovky, kontrolná žiarovka CVT, zvonček, spínač druhej polohy, systém varovania o nízkom tlaku pneumatík, systém diaľkového otvárania vozidla bez kľúča, systém bezpečnosti vozidla, systém nastaviteľných pedálov
22	10	Elektrický zámok dverí
S	–	Rezervné poistky

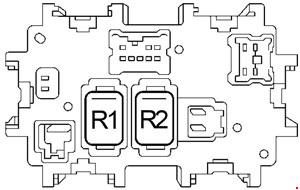

Číslo	Relé
R1	Duchessa
R2	Príslušenstvo

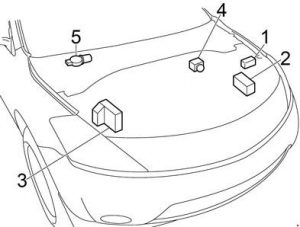

Motorový priestor

1. Bloky poistiek
2. Poistková skrinka č. 2
3. Poistková skrinka č. 1 (IPDM E / R)
4. Aktivátor ABS a elektrická jednotka
5. Motor stierača predného skla

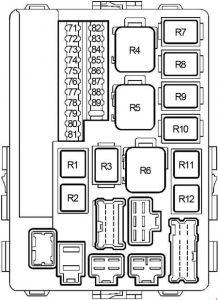

Poistková skrinka motorového priestoru (typ 1)

Nr	Ampere [A]	Popis
71	10	Modul riadenia prevodovky, senzor rýchlosti prídavný CVT (senzor otáčok)
72	15	Relé svetlometov predných hmlových svetiel
73	15	IPDM E / R
74	30	Relé stierača predného
75	10	Relé svetiel zadných
76	15	Relé motora riadenia svetlometu
77	20	Relé odmrazovača zadného okna
78	20	Relé odmrazovača zadného okna
79	10	Relé klimatizácie
80	10	Relé stierača predného

81	15	Relé čerpadla paliva
82	15	Relé ECM
83	15	Svetlomety RH (tlmené svetlá), systém automatického osvetlenia, systém bezpečnosti vozidla
84	15	Svetlomety LH (tlmené svetlá), systém automatického osvetlenia, systém bezpečnosti vozidla
85	10	Svetlomety LH (diaľkové svetlá), systém automatického osvetlenia, systém bezpečnosti vozidla
86	10	Svetlomety RH (diaľkové svetlá), systém automatického osvetlenia, systém bezpečnosti vozidla
87	10	Predný stierač a umývač, zadný stierač a umývač
88	10	Systém AWD, systém proti zablokovaniu, systém dynamickej kontroly vozidla
89	10	–
Relé
R1	Čerpadlo paliva
R2	Klimatizácia

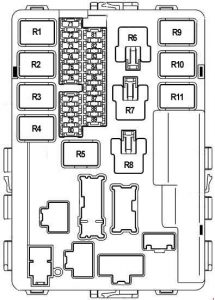

Poistková skrinka komory motora (typ 2)

Č. br	Ampére [A]	Popis
71	10	Luci di sosta, luci di registrazione, luci posteriori, systém kontroly nastavenia svetlometov, osvetlenie
72	10	Fari RH (luci abbaglianti), systém denného svietenia
73	30	Relè tergicristallo anteriore
74	10	Fari LH (luci abbaglianti), systém denného svietenia
75	20	Relè sbrinatore lunotto posteriore
76	15	Fari RH (luci anabbaglianti), systém denného svietenia
77	15	Relè ECM, napájanie ECM z rezervy, systém proti krádeži Nissan
78	15	Relè luci diurne
79	10	Relè klimatizácie
80	20	Relè sbrinatore lunotto posteriore
81	15	Relè čerpadla paliva
82	10	Systém kontroly 4WD, systém kontroly ESP / TCS / ABS
83	10	Modul kontroly prevodovky, dodatočný senzor rýchlosti CVT (senzor otáčok)
84	10	Tergicristallo anteriore e lavavetri, tergicristallo posteriore e lavavetri
85	15	–

86	15	Svetlomety LH (diódové svetlá), systém denného svietenia
87	15	Relé motora riadenia svetlometu
88	15	Relé predných hmlových svetlometov
89	10	–
Relé
R1	Modul riadenia motora
R2	Vysoký svetlomet
R3	Nízky svetlomet
R4	Štartér
R5	Zapaľovanie
R6	Chladiaci ventilátor (č. 3)
R7	Chladiaci ventilátor (č. 1)
R8	Chladiaci ventilátor (č. 2)
R9	Motor riadenia svetlometu
R10	Čerpadlo paliva
R11	Predný hmlový svetlomet

Poistková skrinka miestnosti motora č. 2

Č. br	Ampére [A]	Popis
31	10	Napájanie ECM pre zálohu
32	10	Klaksón, systém diaľkového otvárania vozidla bez kľúča, systém zabezpečenia vozidla
33	10	Systém nabíjania
34	30	Parkovacie svetlá, registračné svetlá, zadné svetlá
35	10	Otváranie zadných dverí
36	15	Vyhrievané sedadlo
37	10	Systém kontroly 4WD
38	15	Audio, navigačný systém, telefón (predkabelovaný), odmrazovač zadného okna, informácie o vozidle a integrovaný systém spínačov, audiovizuálna komunikačná linka
fa	50	Elektrický zámok dverí, systém diaľkového otvárania dverí bez kľúča, mechanizmus otvárania zadných dverí, systém upozornenia proti krádeži (predkabelovaný), elektrické okno, odmrazovač zadného okna, otvárateľná strecha, automatický polohovač ťahu, elektrické sedadlo, svetlomet, systém denného svietenia, systém kontroly nasmerovania svetlometov, signalizačná a výstražná lampa, kombinovaný spínač, parkovacie svetlá, registračné svetlá, zadné svetlá, zadné hmlové svetlo, vnútorné osvetlenie, osvetlenie, zvonček upozornenia, predný stierač a umývač, zadný stierač a umývač, čistič svetlometov, systém upozornenia na nízky tlak pneumatík, systém zabezpečenia vozidla, systém proti krádeži Nissan, elektricky poháňané vonkajšie zrkadlo, systém nastaviteľných pedálov, predný hmlový svetlomet, informácie o vozidle a integrovaný systém spínačov, navigačný systém
sol	30	Systém prevencie zablokovania kolies
H.	30	Systém kontroly ESP / TCS / ABS
ja	40	Čistič svetlometov
jot	50	Systém kontroly ESP / TCS / ABS
K.	40	Kontrola ventilátora chladenia
L	40	Kontrola ventilátora chladenia
M	40	Zapaľovanie
Relé
R1	Relé klaksónu
R2	Umývač svetlometov

Bloky poistiek

Číslo	Ampére [A]	Popis
A	120	Systém nabíjania, poistky “B”, “C”
B	100	“31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J Poistky ”,“ K ”,“ L ”,“ M ”
C	80	Typ 1:  Relé vysokého levelu svetlometu (poistky “85”, “86”), relé nízkeho levelu svetlometu (poistky “83”, “84”), “72”, “74”, “75”, “76”, “77”, Poistky “79” Typ 2:  relé vysokého levelu svetlometu (poistky “72”, “74”), relé nízkeho levelu svetlometu (poistky “76”, “86”), “71”, “73”, “75”, “87” Poistky
D	60	Relé príslušenstva (poistky “5”, “6”, “7”), relé ventilátora (poistky “10”, “11”), poistky “17”, “18”, “19”, “20”, “21”
E	80	Typ 1:  Relé zapaľovania (poistky “71”, “80”, “81”, “87”, “88”), poistky “73”, “78”, “82” Typ 2:  Relé zapaľovania (relé A / C Relé stierača predného skla Relé vysokého levelu stierača predného skla, poistky “81”, “82”, “83”, “84”), poistky “77”, “78”, “79”, “80”
