Nissan Atlas (1989-2008) – poistková skrinka
Schéma poistiek a relé – Nissan Atlas
Týka sa vozidiel vyrobených v rokoch:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 a 2008.
Kabína
Poistková skrinka sa nachádza v paneli a je uzavretá ochranným krytom, na zadnej strane ktorého bude uvedené aktuálne schéma s popisom prvkov.

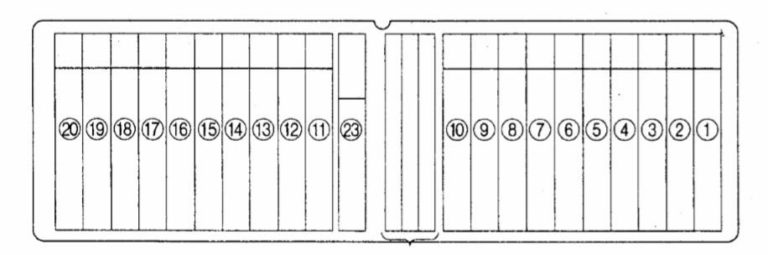

Typ 1
Popis
| 1 | 25A / 15A Motorový priestor ventilátora kúrenia, rezistor ventilátora kúrenia, spínač teploty, tlakový spínač, relé deaktivácie klimatizácie, relé klimatizácie, termostat, ventil e/p systému zvýšenia rýchlosti XX (FICD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10A Spínač klimatizácie, relé klimatizácie, spínač tlaku, elektromagnetická spojka kompresora klimatizácie, ventil e/p systému zvýšenia rýchlosti XX (FICD), termostat | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10A Relé motorčeka štartovania, spínač blokovania štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15A Zapaľovač cigariet, rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10A Svetlomet (pravý), relé spínača svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10A Svetlomet (ľavý), relé spínača svetlometov, relé smeroviek, smerovka; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A Rádio a hodiny, vnútorné osvetlenie, spínač vnútorného osvetlenia, koncové spínače dverí, cinkanie upozornenia na cúvanie, spínač zámku dverí, relé centrálneho zamykania, elektrické zámky dverí, kontrolór centrálneho zamykania, tachometer | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15A Spínač núdzového zastavenia, klaksón, relé klaksónu, spínač klaksónu, smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Relé dimenzionálne 15A, svetlá, spínač svetiel hmlových svetiel, hmlové svetlá, spínač svetla, spínač svetla zadného hmlového svetla, relé svetla zadného hmlového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10A Spínač svetla brzdy, svetlo brzdy, kontrolór blokovania voliča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15A Spínač ovládania stieračov a umývača, motor stieračov, motor umývača, relé intervalov stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10A Relé ovládania brzdy na kopci, riadiaca jednotka elektronického automatického prevodu, indikátor „OD OFF“, indikátor „NEZAŤAŽENÉ“, relé motora ventilátora kondenzátora, zvukový signál pri cúvaní, spínač cúvacích svetiel, cúvacie svetlá, spínač blokovania štartovania, relé štartovacieho motora, pomoc pri štartovaní motora (QOSIII), regulátor pomoci pri štartovaní motora (QOSII), relé zapaľovacích sviečok č. 1, relé zapaľovacích sviečok č. 2, indikátor zapaľovacích sviečok, indikátor teploty chladiacej kvapaliny, senzor teploty, senzor rýchlosti vozidla, prístrojová doska, relé elektrického okna, relé smeroviek, spínač systému riadenia 4WD, relé systému 4WD, elektropneumatická ventil pre systém riadenia pohonu všetkých kolies | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10A / 15A Ohrievač paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15A Zadný ohrievač, spínač zadného ohrievača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10A Spínač uvoľňovacej brzdy, relé ovládania uvoľňovacej brzdy, elektromagnetický ventil uvoľňovacej brzdy, elektromagnetická spojka uvoľňovacej brzdy, pedál akcelerátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10A Spínač hmlových svetiel, hmlové svetlá, ECU | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10A Smerovky, spínač smeroviek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Alternátor 15 A, relé nabíjania, regulátor pomoci pri štartovaní (QOSIII) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10A Vypnutie elektrického motora, elektromagnetický ventil na uzavretie paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10A Spínač ovládania uhla svetlometov, elektrický pohon ovládania uhla svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15A zosilňovače signálu smerovky, relé zosilňovača signálu smerovky; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

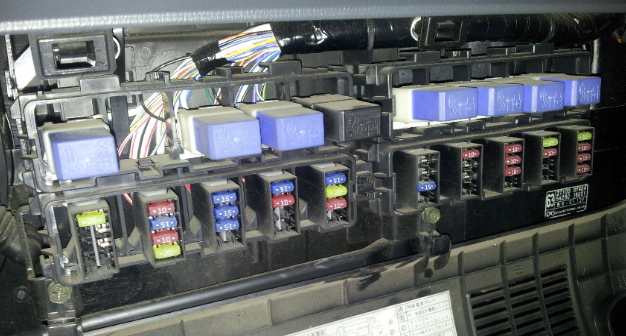

Typ 2
Schéma sa nachádza na zadnej strane obalu.
Popis
Ak sú štítky v angličtine, skontrolujte tabuľku.
| RADIÁTOR | Radiátor |
| KLIMATIZÁCIA | Klimatizácia |
| SEKCIA | ABS |
| HSA | Systém štartovania do kopca |
| ŠTARTÉR | Štartér |
| RÁDIO, ZAPAĽOVAČ CIGARIET | Rádio, zapaľovač cigariet |
| HLAVNÝ SVETLOMET (PRAVÝ) | Hlavný svetlomet pravý |
| SVETLOMET (ĽAVÝ) | Světlo met ľavý |
| VNÚTORNÁ LAMPA, HODINY | Vnútorná lampa, hodiny |
| NUDZOVÉ, KLAXÓN | Poplach, akustický signál |
| CHVOST | svetlá polohy |
| LUCE FENDINEBBIA | Luci fendinebbia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LUCE DI FRENATA | Luci di frenata | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LAVAVETRI | Tergicristallo e lavavetri | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INDICATORE, RETRO | Quadro nástrojov, svetlo cúvania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RISCALDATORE CARBURANTE | Rohovanie na palivo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RISCALDAMENTO SEDILI | Rohovanie sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FRENO MONTAGGIO | Brzda do kopca | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LUCE FENDINEBBIA | Luci fendinebbia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACCENDI S/LAMPADA | Smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GENERATORE | Generátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FERMARE CON PRECISIONE | Zastavenie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FINESTRA ELETTRICA | Elektrické ovládanie okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka a relé
Nachádza sa na ľavej strane kabíny vzadu alebo za ľavým blatníkom. Budú tam poistky alebo poistky s vysokým výkonom a samostatné relé.

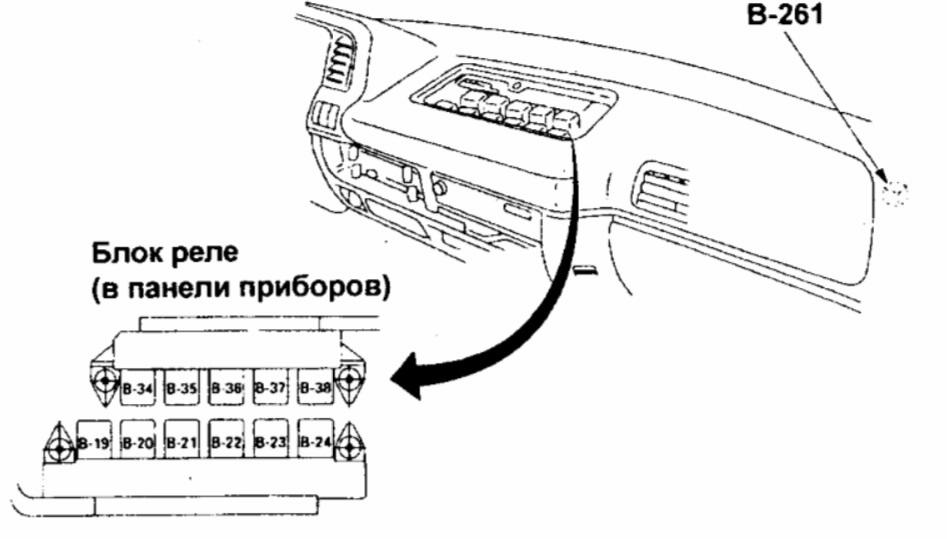

Skrinka relé
Jednotlivé prvky sa môžu nachádzať mimo blokov. Napríklad B -261.
Popis
| W 9 | Relé systému zmeny pracovného rozsahu stieračov (PRETRHNUTÉ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-19 | Relé nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-19 | (NABÍJANIE) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| W 20 | Relé svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| W 20 | (HLAVNÉ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O 21 | Relé klimatizácie, vykurovania a ventilácie (VYHREV A KLIMATIZÁCIA) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-22 | Relé rozmerové (CHVOST) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-23 | Relé kombinovaného spínača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-23 | (ODOLNOSŤ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-24 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-24 | (KLAKSÓN) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-34 | Relé zadného hmlového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-34 | (ZADNÉ HMLOVÉ SVETLO) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-35 | Aktivácia relé svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-35 | (SVETLO SMERU) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-35 | Relé zadného hmlového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-35 | (RR HMLOVÉ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-36 | Relé elektrického okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-36 | (ELEKTRICKÉ OKNO) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-37 | Relé tlakového spínača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-37 | (Klimatizácia termická) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-38 | Relé brzdy na svahu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-38 | (NÁHRADNÁ BRZDA) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J-12 | Relé štartovacieho motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J-12 | (ŠTARTOVAČ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J-13 | Relé zapaľovacej sviečky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J-14 | Relé zapaľovacej sviečky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J-16 | Relé kontroly vykurovania kondenzátora (CDS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J-18 | Relé kontroly výfukovej brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J-18 | (NÁHRADA KONTROLY BRZDY) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J-19 | Relé systému 4WD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J-19 | Relé deaktivácie klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J-19 | (PREKÁŽKA A/C). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J-20 | Relé smeroviek (obrysové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
