Nissan X-Trail T31 (2008-2013) – poistková skrinka
Nissan X-Trail T31 – schéma poistkovej skrinky
Rok výroby: 2008, 2009, 2010, 2011, 2012 a 2013.

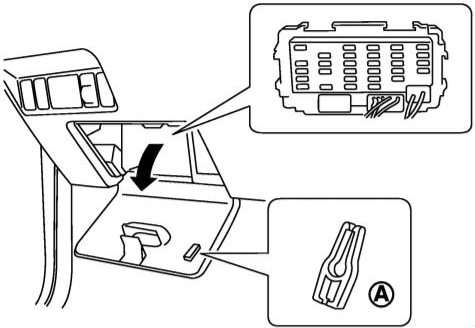

Kabína
Nachádza sa v prístrojovej doske za ochranným krytom.

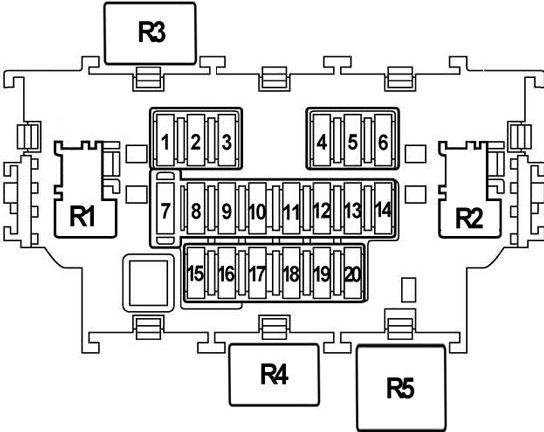

Typ 1
Popis
| 1 | 10A Napájanie zrkadiel, audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Prese 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Zapaľovač cigariet 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Ventilátor klimatizácie 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Ventilátor klimatizácie 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10A Systém prístupu bez kľúča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15A Doplnkové svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10A Kontrolér pohonu všetkých kolies | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10A Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10A Vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10A Merací prístroj | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10A Modul riadenia karosérie (BCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10A Audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10A Vyhrievané zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20A audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10A Čerpadlo na umývanie skiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10A Merací prístroj | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Airbag 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10A Diagnostický port, riadiaca jednotka motora, kontrola uhla svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- R1 – Doplnkové vybavenie relé
- R2 – Relé ventilátora klimatizácie
- R3 – Doplnkové relé svetlometov
- R4 – Relé vyhrievania sedadla
- R5 – Doplnkové relé svetlometov

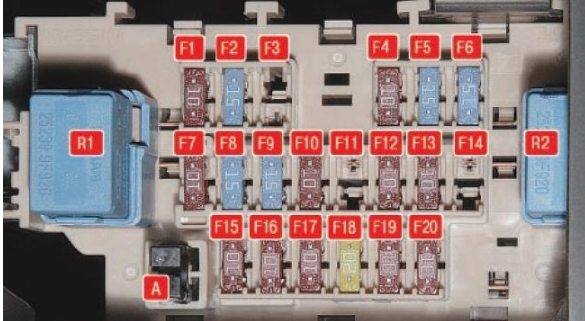

Typ 2
Popis
| F1 | 10A Systém audio, elektrické ovládanie zrkadiel |
| F2 | 15A Predný zásuvka (zapaľovač cigariet) |
| F3 | Zapaľovač cigariet 15A |
| F4 | 10A Klimatizácia, elektrické kúrenie kabíny |
| F5 | 15A Motor kúrenia |
| F6 | 15A Motor kúrenia |
| F7 | 10A Voliteľné vybavenie |
| F8 | Senzory CVT 15A (mechanická prevodovka) |
| F9 | 15A systém audio |
| F10 | 10A brzdové svetlá |
| F11 | Rezerva |
| F12 | 10A Riadiaca jednotka elektrického vybavenia kabíny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10A Elektrické vybavenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15A Zadná zásuvka (ak je nainštalovaná) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10A Vyhrievané zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10A Riadiaca jednotka elektrického vybavenia kabíny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15A Elektrické vybavenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 20A Stierač predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | Airbag 10A SRC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10A Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé doplnkového vybavenia kabíny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé ventilátora kúrenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

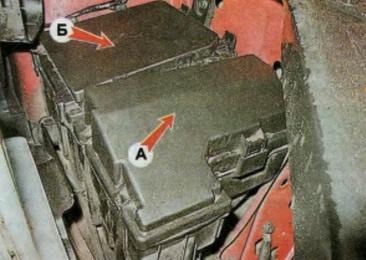

Vano motore
V Nissan X Trail T31 druhej generácie, pod batériou sú 2 poistkové skrinky. Na prístup je potrebné odstrániť potrubie vzduchového kanála.

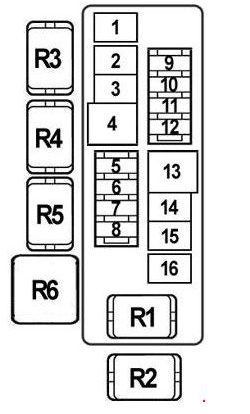

Poistková skrinka A
Typ 1
Popis
| 1 | ABS, ESP (50A s ESP, 40A bez ESP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30A ABS, ESP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30A Ovládanie okien svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 60A Elektrické posilňovač riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Generátor akustického signálu 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10A Denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Čerpadlo chladenia turbodúchadla 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20A Vyhrievanie sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10A Riadiaca jednotka prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30A Doplnkový ohrievač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30A Doplnkový ohrievač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15A audio systém |
| 13 | 40A Ventilátor chladenia motora 2 |
| 14 | 40A Zapaľovanie |
| 15 | 40A Ventilátor chladenia motora 1 |
| 16 | 50A Riadiaca jednotka ovládania okna, riadiaca jednotka karosérie |
| R1 | Relé klaksónu |
| R2 | Relé ventilátora chladenia (vysoká rýchlosť) |
| R3 | Relé denného svietenia (Európa) Relé klaksónu |
| R4 | Relé stierača svetlometov (benzín) Relé vykurovania (nafta) |
| R5 | Relé ventilátora chladenia (nízka rýchlosť) |
| R6 | Relé brzdových svetiel (benzín) Relé vykurovania (nafta) |

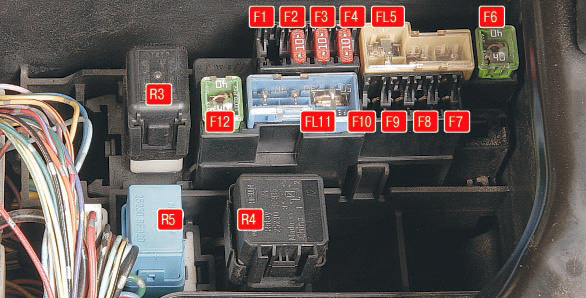

Typ 2
Popis
| F1 | 20A Turbína chladenia vzduchu (turbodiesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10A Blokovanie spínača režimu prevádzky prevodovky (vozidlá s pohonom všetkých kolies) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Generátor 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10A akustický signál | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL5 | 60/30A Elektrické posilňovanie riadenia, čerpadlo ostrekovača svetlometov, systém ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Systém ABS 40A, systém kontroly stability | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 30A Elektrické vykurovanie kabíny (pre autá s naftovým motorom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 30A Elektrický ohrievač kabíny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30A Elektrický ohrievač kabíny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL11 | 50/30/40A Ventilátor chladenia motora, zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 40A Riadiaca jednotka elektrického vybavenia kabíny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé ventilátora chladenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Relé čerpadla ostrekovača svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

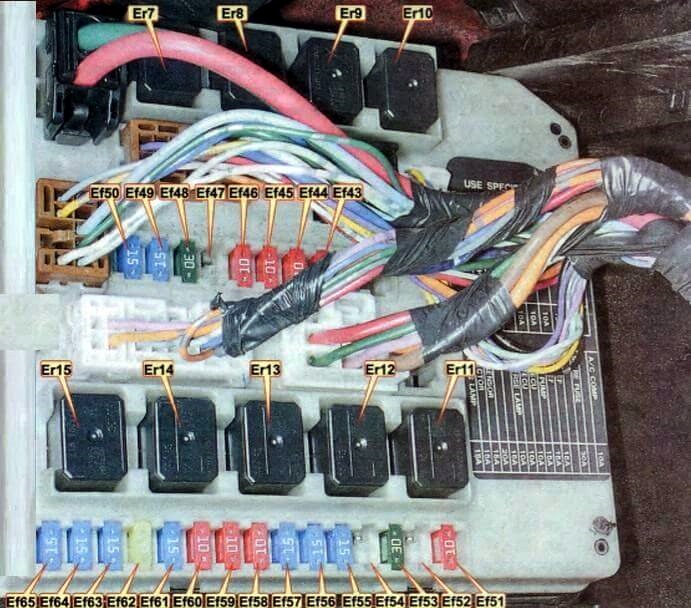

Poistková skrinka B
Typ 1
Popis
| Ef41 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef42 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef43 | 10A – svetlomety s tlmenými svetlami (pravý svetlomet) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef44 | 10A – svetlomety s tlmenými svetlami (ľavý blok svetlometu) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef45 | 10A – bočné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef46 | 10A – podsvietenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef47 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef48 | 20A – predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef49 | 10A – svetlá na polohu (ľavý svetlomet) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef50 | 10A – svetlá na polohu (pravý svetlomet) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef51 | 10A – spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef52 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef53 | 30A – poistka rezervy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef54 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef55 | 15A – elektrické vyhrievanie bočných zrkadiel a zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef56 | 15A – elektrické vyhrievanie bočných zrkadiel a zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef57 | 15A – čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef58 | 10A – senzor režimu prevádzky automatickej prevodovky, relé štartovacieho motora (vinutie) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef59 | 10A – systém proti zablokovaniu kolies (ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef60 | 10A – svetlá cúvania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef61 | 15A ETC – elektronická riadiaca jednotka motora (ECU) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef62 | 15A EGI – elektronická riadiaca jednotka motora (ECU), zapaľovacie cievky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef63 | 20A – diagnostický senzor koncentrácie kyslíka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef64 | 15A – vstrekovače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef65 | 15A – predné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Popis relé
| Er7 | Relé svetlometov predných hmlových svetiel | |
| Er8 | relé svetiel v polohe | |
| Er9 | relé riadiacej jednotky elektroniky motora (ECU) | |
| Er10 | relé zadného skla a vyhrievaných zrkadiel | |
| Er11 | relé motorčeka štartovania | |
| Er12 | relé ventilátora chladenia 3 | |
| Er13 | relé ventilátora chladenia 2 | |
| Er14 | relé ventilátora chladenia 1 | |
| Er15 | relé zapaľovania | |

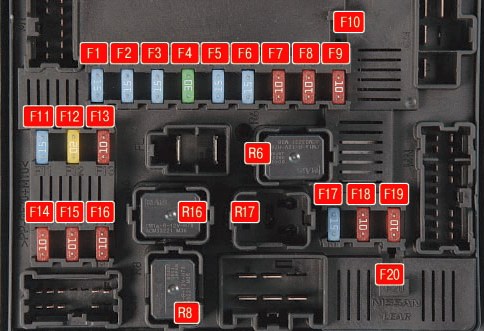

Typ 2
Popis
| F1 | 15A vyhrievanie skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15A vyhrievanie skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 15A Svetlomety hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 30A Stierač predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15A Svetlo poloha, svetlomet pravý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15A Svetlo poloha, svetlomet ľavý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10A Svetlo diaľkové, svetlomet pravý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10A Svetlo diaľkové, svetlomet ľavý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10A bočné žiarovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15A Kontrola prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Riadiaca jednotka motora 20A; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Kompressor klimatizácie 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10A Svetlá cúvania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Zmena 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10A Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15A čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Systém napájania 10A (injektory paliva) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10A Systém proti zablokovaniu hydrauliky (ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Relé systému zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Relé vykurovania zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R16 | Relé nízkej rýchlosti ventilátora chladenia motora I | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R17 | Relé vysokej rýchlosti ventilátora chladenia motora II | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

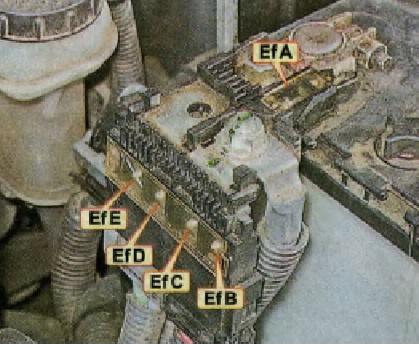

Poistková skrinka batérie
Na pozitívnom termináli batérie sú poistky vo forme poistiek s vysokým výkonom.
- EfA – alternátor 250/140A, obvody poistiek EBfB a EBfC
- EfB – 100A blok poistiek v motorovom priestore
- EfC – osvetlenie 100A, klimatizácia
- EfD – relé štartovania 80/100A, obvod poistky motorového priestoru
- EfE – blok poistiek motorového priestoru 80/100A
- EfN – 60A riadiaca jednotka žhavičov
O Nissan X-Trail T31 (2008-2013)
Nissan X-Trail T31, vyrábaný v rokoch 2008 až 2013, je obľúbené SUV, ktoré ponúka kombináciu robustnosti a komfortu. Tento model je známy svojou spoľahlivosťou a priestranným interiérom, ktorý je ideálny pre rodinné výlety aj každodenné jazdy. X-Trail T31 bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, čo umožňuje vodičom vybrať si podľa svojich preferencií a potrieb. Vďaka pohonu všetkých štyroch kolies a pokročilým technológiám je tento model schopný zvládnuť aj náročnejší terén, pričom si zachováva pohodlnú jazdu na cestách.
Schéma poistkovej skrinky Nissan X-Trail T31
Táto stránka zobrazuje schému poistkovej skrinky pre Nissan X-Trail T31, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. V tomto modeli sa poistková skrinka nachádza typicky v priestore pod kapotou a v interiéri vozidla, zvyčajne pod palubnou doskou. Diagramoschém obsahuje čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a spoľahlivosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správnom fungovaní.
