Jeep Wrangler 4xe (2021-2022) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Jeep Wrangler 4xe (2021–2022), získaš informácie o polohe panelov poistiek vnútri vozidla a naučíš sa priradenie každej poistky (rozloženie poistiek).

Jeep Wrangler 4xe – schéma poistky

Rok výroby: 2021.

Centrum distribúcie napájania (PDC)

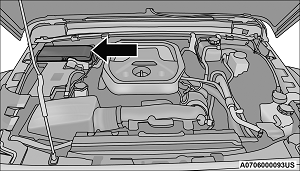

Centrum distribúcie napájania sa nachádza v motorovom priestore blízko batérie. Toto centrum obsahuje poistky s kartušou, mini poistky a relé. Horný kryt PDC je označený etiketou, ktorá uvádza polohu, funkciu a veľkosť každej opraviteľnej poistky/relé.

Počas inštalácie krytu centra distribúcie napájania je dôležité zabezpečiť, aby bol kryt správne umiestnený a úplne uzamknutý. Nedodržanie tohto môže spôsobiť vniknutie vody do centra distribúcie napájania a môže spôsobiť poruchu elektrického systému.

Centrum distribúcie napájania (PDC)

Centrum distribúcie napájania

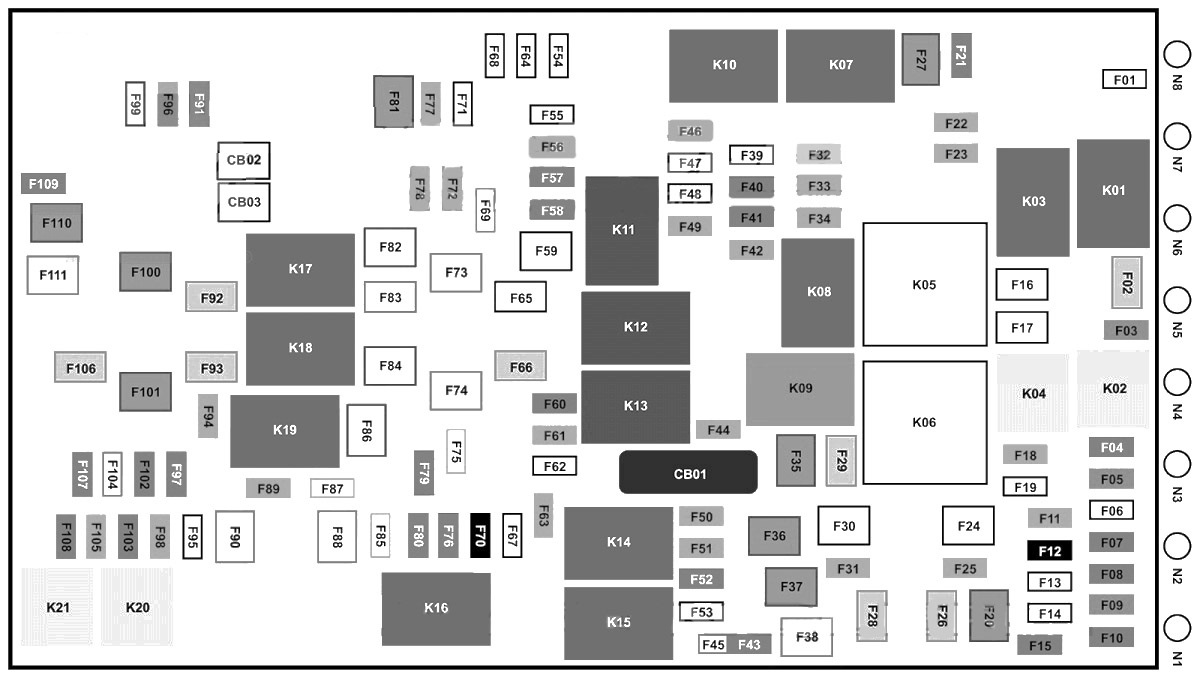

Centrum distribúcie napájania (PDC) - 2

Incavo Fusibile a cartuccia Mini fusibile Descrizione
Incavo Fusibile a cartuccia Mini fusibile Descrizione
F01 – – Rezerva
F02 40 A zelená – Motor štartovania
F03 – 5 A hnedá Inteligentný senzor batérie (IBS)
F04 – 20 A žltá Palivové čerpadlo MTR/FPCM
F05 – 5 A hnedá Bezpečnostné dvere
F06 – – Rezerva
F07 – 15 A modrá Čerpadlo chladenia pri nízkej teplote (LTR) — ak je prítomné
F08 – 15 A modrá Modul riadenia prevodovky TCM-8HP CYGNUS
F09 – – Rezerva
F10 – 15 A modrá Kľúčový uzol zapínania (KIN)/rádiový uzol (RF HUB)/elektrický zámok stĺpika riadenia (ESCL)
F11 – 10 A červená Port UCI (USB a AUX)
F12 – 25 A Priehľadná HIFI zosilňovač
F13 – – Rezerva
F14 – – Rezerva
F15 – 15 A modrá Sada ukazovateľov prístrojovej dosky (IPC)/spínač – sada elektrických zariadení s vysokou odolnosťou (SWITCH BANK-HD ELEC)
F 16 – – Rezerva
F17 – – Rezerva
F18 – 10 A červená Spojka klimatizácie (AC CLUTCH)
F19 – – Rezerva
F20 30 Amp Ružová – Riadiaca jednotka karosérie (CBC) 1-INTERIÉROVÉ OSVETLENIE
F21 – 20 A žltá ZADNÝ TERGICRISTALLO
F22 – 10 A červená Modul riadenia motora (ECM)/Modul riadenia systému prevodovky (PCM)/Modul generátora motora (MGU) AKTÍVNY/Zásobník napájania (PPU) AKTÍVNY
F23 – 10 A červená Modul riadenia systému prevodovky (PCM)/Modul riadenia motora (ECM)
F24 – – Rezerva
F25 – 10 A červená Presun modulu cez kábel (MOD_SBW)
F26 40 A zelená – Riadiaca jednotka karosérie (CBC) 2 EXTERNÉ SVETLÁ #1
F27 30 Amp Ružová – Predné stierače
F28 40 A zelená – Riadiaca jednotka karosérie (CBC) 3-PREHRIATIE ZÁMKY
F29 40 A zelená – Riadiaca jednotka karosérie (CBC) 4 EXTERNÉ SVETLÁ #2
F30 – – Rezerva
F31 – 10 A červená DIAGNOSTICKÝ PORT
F32 – 10 A červená Kúrenie Vetranie Klimatizácia Mod (HVAC CTRL MOD)/Zámok stĺpika riadenia (SCL)/Modul klasifikácie pasažierov (OCM)/Modul detekcie prítomnosti vodiča (DPDM)
F33 – 10 A červená Systém ParkTronics (PTS)/modul infračervenej kamery (IRCM)/indikátory deaktivácie airbagov (AIRBAG DISABLE LMPS)
F34 – 10 A červená Elektronický stabilizačný systém vozidla (ESC)/elektrická hydraulická asistencia riadenia (EHPS)/modul riadenia Smart Bar (SBCM) AKTÍVNY
F35 30 Amp Ružová – PMP BRZDOVÉ — ak je prítomné
F36 30 Amp Ružová – MODUL ŤAŽNÉHO ZARIADENIA — Ak je prítomné
F37 30 Amp Ružová – PRIPOJENIE ŤAŽNÉHO ZARIADENIA 7W — ak je prítomné
F38 20 A modrá – Modul riadenia motora ECM
F39 – – Rezerva
F40 – 15 A modrá Modul riadenia systému prevodovky (DTCM)/uzamknutie nápravy (AXLE LOC) FT_RR
F41 – 15 A modrá Prístrojový panel (IC)/Security GateWay (SGW) AKTÍVNY
F42 – 10 A červená Napájanie relé riadenia napájania (zastavenie/štartovanie elektrické)/rezerva (generátor so štartovaním cez remenicu) — v závislosti od vybavenia
F43   20 A žltá VÝSTUP PWR (NABÍJANIE) BATT
F44 – 10 A červená Infračervená kamera (IRCAM) KÚRENIE
F45 – 20 A žltá VÝSTUP PWR (NABÍJANIE) ZAPNUTIE*
F46 – 10 A červená AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 –
Vyvŕtanie Patrónová poistka Mini poistka Popis
F56 – 10 A červená SENZOR TEPLINY AUTA
F57 – 20 A žltá Vyhrievané predné sedadlo
F58 – 20 A žltá Vyhrievané predné sedadlo
F59 – – Rezerva
F60 – 15 A modrá Modul komfortu riadenia (CSWM) (HTD STR WHEEL)
F61 – 10 A červená Senzor mŕtveho uhla ľavý (LBSS)/Senzor mŕtveho uhla pravý (RBSS)
F62 – – Rezerva
F63 – 10 A červená Kontrolér imobilizácie pasažierov (ORC)
F64 – – Rezerva
F65 – – Rezerva
F66 40 A zelená – VENTILÁTOR HVAC MTR Predný
F67 – – Rezerva
F68 – – Rezerva
F69 – 5 A hnedá Skupina generátora MGU Generátor štartovania na remeň (BSG) — ak je prítomný
F70 – 25 A Priehľadná INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL)
F71 – – Rezerva
F72 – 10 A červená HD ELEC ACC PKG — ak je prítomný
F73 20 A modrá – PWR TOP LT
F74 20 A modrá – PWR TOP RT
F75 – 10 A červená Modul napájania — modul riadenia batériového balíka a modul napájania pomocného (PPU-BPCM a APM) Generátor štartovania na remeň (BSG) — v závislosti od vybavenia
F76 – 20 A žltá ECM (plyn)/PCM (DSL)
F77 – 10 A červená VYHRIEVANÉ ZRKADLÁ
F78 – 10 A červená POČÍTAČ/ALARM/SIGNALIZÁTORY/SENZORY INTRÚZIE
F79 – 20 A žltá Modul inteligentnej kontroly pásu
F80 – 15 A modrá Modul kontroly systému prenosu (PCM)
F81 30 Amp Ružová – DEFRISÁTOR ZADNÝ (EBL)
F82 30 Amp Ružová – VYHRIEVANIE PALIVA — ak je prítomné
F83 60 A žltá – SVIEČKA — ak je prítomná
F84 30 Amp Ružová – MODUL VYHRIEVANIA UREY — ak je prítomný
F85 – 10 A červená SENZOR PM — ak je prítomný
F86 30 Amp Ružová – PMP BRZDOVÉ 2 — ak je prítomný
F87 – 10 A červená NAPÁJANIE/DEPRESE PMP — Ak je prítomné
F88 20 A modrá – SENZOR NOx #1/ #2 — AK je prítomný
F89 – 10 A červená Modul kontroly stĺpca riadenia (SCCM) / tempomat (CRUISE CTL) / digitálna televízia (DTV)
F90 20 A modrá – PARKOVANIE TRAILER LMP — ak je prítomné
F91 – 20 A žltá KLAXÓN
F92 40 A zelená – HD ACCY #2 — ak je prítomný
F93 40 A zelená – HD ACCY #1 — ak je prítomný
F94 – 10 A červená Monitorovanie tlaku pneumatík (TPM)/systém hub RF (CORAX)
F95 – – Rezerva
F96 – 10 A červená ZRKADLO PWR SW
F97 – 20 A žltá RÁDIO/TBM
F98 – 10 A červená SW BANK-HD ELEK/OFF ROAD
F99 – – Rezerva
F100 30 Amp Ružová – ESC-ECU A VENTILY
F101 30 Amp Ružová – Modul kontroly systému prenosu (DTCM)
F102 – 15 A modrá DVOJITÝ USB PORT
F103 – 15 A modrá HD ACCY #3 — ak je prítomný
F104 – 15 A modrá PUMPA CHLAĎENIA PPU — ak je prítomná
F105 – 10 A červená Integrovaný centralizovaný systém (ICS)/klimatizácia s teplovzdušným ventilátorom (HVAC)
F106 50 A červená – Elektronická regulácia rýchlosti (ESC)-PUMPA MTR
F107 – 20 A žltá BRZDA/OTÁČKA TRAILER HOOK LT — ak je prítomná
F108 – 15 A modrá HD ACCY #4 — ak je prítomný
F109 – 20 A žltá

* Zákazník si môže vybrať, či prepnúť zásuvku napájania Cargo Power Outlet z napájania batérie F43 na túto polohu F45, ktorá je napájaná, keď je zapnutý zapaľovanie.

Jeep Wrangler 4xe – schéma poistky

Rok výroby: 2022.

Centrum distribúcie energie (PDC)

Centrum distribúcie energie sa nachádza v motorovom priestore blízko batérie. Toto centrum obsahuje poistky s cartridgou, mini poistky a relé. Horný kryt PDC je označený etiketou, ktorá uvádza polohu, funkciu a veľkosť každej poistky/relé, ktoré je možné udržiavať.

Pri inštalácii krytu centra distribúcie energie je dôležité zabezpečiť, aby bol kryt správne umiestnený a úplne zaistený. Neurobenie toho môže spôsobiť vniknutie vody do centra distribúcie energie a môže spôsobiť poruchu elektrického systému.

Centrum distribúcie energie (PDC)

Centrum distribúcie energie

Centrum distribúcie energie (PDC) - 2

Incavo Fusibile a cartuccia Mini fusibile Descrizione
Incavo Fusibile a cartuccia Mini fusibile Descrizione
F01 – – Rezerva
F02 40 A zelená – Motorček na štartovanie
F03 – 5 A hnedá Inteligentný senzor batérie (IBS)
F04 – 20 A žltá Čerpadlo paliva MTR/FPCM
F05 – 5 A hnedá Bezpečnosť zadného veka
F06 – – Rezerva
F07 – 15 A modrá Čerpadlo chladenia pri nízkych teplotách (LTR) — ak je prítomné
F08 – 15 A modrá Modul riadenia prevodovky TCM-8HP CYGNUS
F09 – – Rezerva
F10 – 15 A modrá Kľúčový uzol zapaľovania (KIN)/hub rádiovej frekvencie (RF HUB)/elektrický zámok stĺpika riadenia (ESCL)
F11 – 10 A červená Port UCI (USB a AUX)
F12 – 25 A priehľadná HIFI zosilňovač
F13 – – Rezerva
F14 – – Rezerva
F15 – 15 A modrá Súprava ukazovateľov prístrojovej dosky (IPC)/spínač – súprava elektrických zariadení s vysokou odolnosťou (SWITCH BANK-HD ELEC)
F 16 – – Rezerva
F17 – – Rezerva
F18 – 10 A červená Spojka klimatizácie (AC CLUTCH)
F19 – – Rezerva
F20 30 Amp Ružová – Riadiaca jednotka karosérie (CBC) 1-VNÚTORNÉ OSVETLENIE
F21 – 20 A žltá ZADNÝ TERGICRISTALLO
F22 – 10 A červená Modul riadenia motora (ECM)/Modul riadenia systému prevodovky (PCM)/Modul generátora motora (MGU) PREBUDENIE/Jednotka napájania (PPU) PREBUDENIE
F23 – 10 A červená Modul riadenia systému prevodovky (PCM)/Modul riadenia motora (ECM)
F24 – – Rezerva
F25 – 10 A červená Presun modulu cez kábel (MOD_SBW)
F26 40 A zelená – Riadiaca jednotka karosérie (CBC) 2 EXTERNÉ OSVETLENIE #1
F27 30 Amp Ružová – Predné stierače
F28 40 A zelená – Riadiaca jednotka karosérie (CBC) 3-ZAMYKANIE
F29 40 A zelená – Riadiaca jednotka karosérie (CBC) 4 EXTERNÉ OSVETLENIE #2
F30 – – Rezerva
F31 – 10 A červená DIAGNOSTICKÝ PORT
F32 – 10 A červená Kúrenie Vetranie Klimatizácia Mod (HVAC CTRL MOD)/Zámok stĺpika riadenia (SCL)/Modul klasifikácie pasažierov (OCM)/Modul detekcie prítomnosti vodiča (DPDM)
F33 – 10 A červená Systém ParkTronics (PTS)/modul infračervenej kamery (IRCM)/kontrolky deaktivácie airbagu (AIRBAG DISABLE LMPS)
F34 – 10 A červená Elektronický stabilizačný systém vozidla (ESC)/elektricko-hydraulická asistencia riadenia (EHPS)/modul riadenia Smart Bar (SBCM) PREBUDENIE
F35 30 Amp Ružová – PMP BRZDA — ak je prítomné
F36 30 Amp Ružová – MODUL ŤAŽNÉHO ZARIADENIA — Ak je prítomné
F37 30 Amp Ružová – KONEKTOR 7W ŤAŽNÉHO ZARIADENIA — ak je prítomné
F38 20 A modrá – Modul riadenia motora ECM
F39 – – Rezerva
F40 – 15 A modrá Modul riadenia systému prevodovky (DTCM)/uzamknutie nápravy (AXLE LOC) FT_RR
F41 – 15 A modrá Prístrojový panel (IC)/Security GateWay (SGW) PREBUDENIE
F42 – 10 A červená Napájanie relé riadenia napájania (stop/start elektrické)/rezerva (generátor so štartovaním cez remeň) — v závislosti od vybavenia
F43   20 A žltá VÝSTUP PWR (NABÍJANIE) BATT
F44 – 10 A červená Infračervená kamera (IRCAM) KÚRENIE
F45 – 20 A žltá VÝSTUP PWR (NABÍJANIE) ZAPAĽOVANIE*
F46 – 10 A červená AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 –
Vybranie Patrónová poistka Mini poistka Popis
F56 – 10 A červená SENZOR TEPLINY AUTA
F57 – 20 A žltá Vyhrievané predné sedadlo
F58 – 20 A žltá Vyhrievané predné sedadlo
F59 – – Rezerva
F60 – 15 A modrá Modul komfortného volantu (CSWM) (HTD STR WHEEL)
F61 – 10 A červená Senzor mŕtveho uhla naľavo (LBSS)/Senzor mŕtveho uhla napravo (RBSS)
F62 – – Rezerva
F63 – 10 A červená Kontrolór imobilizácie pasažierov (ORC)
F64 – – Rezerva
F65 – – Rezerva
F66 40 A zelená – VENTILÁTOR HVAC MTR Predný
F67 – – Rezerva
F68 – – Rezerva
F69 – 5 A hnedá Skupina generátora MGU Generátor štartovania na remeň (BSG) — ak je prítomný
F70 – 25 A Priehľadná INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL)
F71 – – Rezerva
F72 – 10 A červená HD ELEC ACC PKG — ak je prítomný
F73 20 A modrá – PWR TOP LT
F74 20 A modrá – PWR TOP RT
F75 – 10 A červená Modul napájania — modul riadenia batériového balíka a modul pomocného napájania (PPU-BPCM a APM) Generátor štartovania na remeň (BSG) — v závislosti od vybavenia
F76 – 20 A žltá ECM (benzín)/PCM (DSL)
F77 – 10 A červená VYHRIEVANÉ ZRKADLÁ
F78 – 10 A červená KOMP/ALARM/SIGNALIZÁTORY/SENZORY VSTUPU
F79 – 20 A žltá Modul CTRL INTELIGENTNÝCH PÁSOV
F80 – 15 A modrá Modul riadenia systému prenosu (PCM)
F81 30 Amp Ružová – DEFRISATORE ZADNÝ (EBL)
F82 30 Amp Ružová – FUEL HTR — ak je prítomný
F83 60 A žltá – ZAPALOVACIA SVIEČKA — ak je prítomná
F84 30 Amp Ružová – JEDNOTKA RIADENIA VYHRIEVANIA UREA — ak je prítomná
F85 – 10 A červená SENZOR PM — ak je prítomný
F86 30 Amp Ružová – PMP BRZDOVÉ 2 — ak je prítomný
F87 – 10 A červená NAPÁJANIE/DEPRESE PMP — Ak je prítomné
F88 20 A modrá – SENZOR NOx #1/ #2 — AK je prítomný
F89 – 10 A červená Modul riadenia stĺpca riadenia (SCCM) / tempomat (CRUISE CTL) / digitálna televízia (DTV)
F90 20 A modrá – PARK TRAILER LMP — ak je prítomný
F91 – 20 A žltá KLAXÓN
F92 40 A zelená – HD ACCY #2 — ak je prítomný
F93 40 A zelená – HD ACCY #1 — ak je prítomný
F94 – 10 A červená Monitorovanie tlaku pneumatík (TPM)/systém hub RF (CORAX)
F95 – – Rezerva
F96 – 10 A červená ZRKADLO PWR SW
F97 – 20 A žltá RÁDIO/TBM
F98 – 10 A červená SW BANK-HD ELEC/OFF ROAD
F99 – – Rezerva
F100 30 Amp Ružová – ESC-ECU A VENTILY
F101 30 Amp Ružová – Modul riadenia systému prenosu (DTCM)
F102 – 15 A modrá DVOJITÝ USB PORT
F103 – 15 A modrá HD ACCY #3 — ak je prítomný
F104 – 15 A modrá PUMPA CHLADENIA PPU — ak je prítomná
F105 – 10 A červená Integrovaný centrálny systém (ICS)/klimatizácia s termálnym vetraním (HVAC)
F106 50 A červená – Elektronická regulácia rýchlosti (ESC)-PUMPA MTR
F107 – 20 A žltá STOP/OTÁČAŤ TRAILER HITCH LT — ak je prítomný
F108 – 15 A modrá HD ACCY #4 — ak je prítomný
F109 – 20 A žltá STOP

* Zákazník si môže zvoliť prepnutie zásuvky napájania Cargo Power Outlet z napájania batérie F43 na túto polohu F45, ktorá je napájaná, keď je zapnutý zapaľovanie.

O Jeep Wrangler 4xe (2021-2022)

Jeep Wrangler 4xe z rokov 2021-2022 je revolučným krokom v oblasti terénnych vozidiel, pretože kombinuje tradičné off-road schopnosti s modernou plug-in hybridnou technológiou. Tento model je vybavený elektrifikovaným pohonom, ktorý zahŕňa 2.0-litrový turbo motor spojený s dvoma elektromotormi, čím poskytuje kombinovaný výkon až 375 koní. Wrangler 4xe ponúka nielen vynikajúci výkon na ceste aj v teréne, ale aj možnosť jazdy na čisto elektrický pohon, čo znižuje emisie a zvyšuje efektivitu. Interiér vozidla je vybavený modernými technológiami a komfortnými prvkami, ktoré zaručujú pohodlnú jazdu pre všetkých pasažierov.

Schéma poistkovej skrinky Jeep Wrangler 4xe

Táto stránka zobrazuje schému poistkovej skrinky pre Jeep Wrangler 4xe, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne na strane vodiča. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Schéma poistkovej skrinky je neoceniteľným nástrojom pre každého majiteľa, ktorý chce udržať svoje vozidlo v optimálnom stave.

Post correlati:

  1. Jeep Commander (2006-2008) – poistková skrinka
  2. Jeep Grand Cherokee (2004-2022) – poistková skrinka
  3. Jeep Cherokee KL (2014-2019) – poistková skrinka
  4. Jeep Cherokee KJ (2002-2007) – poistková skrinka
  5. Jeep Patriot FL (od 2011) – špecifikácie žiaroviek
  6. Jeep Grand Cherokee WK2 (2010 – 2013) – špecifikácie žiaroviek
  7. Jeep Wrangler YJ (1987-1995) – poistková skrinka
  8. Jeep Commander XK (2006-2010) – poistková skrinka
Leggere  Jeep Grand Cherokee WK2 (2010 – 2013) – špecifikácie žiaroviek

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
