Jeep Grand Cherokee (2004-2022) – poistková skrinka
Jeep Grand Cherokee (2004) – schéma poistkovej skrinky
Rok výroby: 2004
Poistky vnútorné
Panel poistiek sa nachádza v dolnej časti palubnej dosky. Na ľavej strane stĺpika riadenia.
| Vyvŕtanie. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2) | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3) | 10 | Svetlomety s nízkym svetlom vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Smerovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 25 | Rádio;
Zosilňovač |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Osvetlenie polohy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Vnútorné osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Horná konzola;
Zadná lavica; IP svetlá; Elektromagnetický ventil skla zadného dverí. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Elektrické zásuvky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Regulovateľné pedále | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Indikátor odmrazovania zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Relé automatického vypnutia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Svetlomet s nízkym svetlom vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Svetlomet s nízkym svetlom vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Svetlomet s vysokým svetlom vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Tachometer;
Diagnostický konektor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30 | Príves | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Brzdy proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Zapaľovanie / štartovanie – PDC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Spínač brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Relé oneskorenia
príslušenstvo (otváracia strecha). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Zadné hmlové svetlá
(ak sú súčasťou vybavenia) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Modul riadenia karosérie;
ACC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | Spínač zadného stierača;
motory umývačov skiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Zapaľovanie Štartovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Aktivované zapaľovanie – airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C1 | 20 | Stierač (automatická poistka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C2 | 20 | Sedadlá (automatický spínač) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C3 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Jeep Grand Cherokee (2005-2006) – schéma poistkovej skrinky
Rok výroby: 2005, 2006
Interné poistky
Panel poistiek sa nachádza v dolnej časti prístrojovej dosky, vľavo od stĺpika riadenia.
| Hniezdo | Prúd [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Zosilňovač zvuku (B +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2) | 15 | Otvárateľná strecha (B +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3) | 10 | Htd Mirror (EBL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Rr Pwr Out (B + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Rr HVAC (R / O) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | OCM (B +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Zamky dverí (B +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Kontrola Col Lock (B +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Pwr Outlet (B + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Ign Run Only Out (R / O) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Mem. Sw, Prídavná lampa (B +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | Rezerva |
| 14 | 20 | Zapaľovač cigariet Ltr (R / A) |
| 15 | 10 | Tlak pneumatík Mon (R / O) |
| 16 | 10 | SCM, cluster OBD (B +) |
| 17 | 15 | Flipper sklo (B + |
| 19 | 10 | OCM (R / S) |
| 20 | 10 | WCM, cluster (R / S |
| 21 | 15 | Autowipe (oneskorenie Accy) |
| 22 | 15 | Tergicristallo zadné (B + |
| 24 | 10 | PDC, FCM, A580 (R / S) |
| 25 | 10 | ABS, Trans. Spínač poistkových skríň (R / S) |
| CB1 | 20 | Cyklický – stierače (B +) |
| CB2 | 20 | Sedadlá bez cyklu (B +) |
| CB3 | 20 | Okna bez cyklu (oneskorenie) |
Poistky pod podlahou (centrum distribúcie energie)
Centrum distribúcie energie sa nachádza v motorovom priestore blízko batérie.
| Incavo | Prúd [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 | Ventola HVAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2) | 30 | Prese elektrické | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3) | 30 | Rr Wiper / Ign R / O | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | Pompa ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 50 | Kabina Htr 1 (len na naftu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 50 | ASD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Rr HVAC (XK) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40 | Acc Delay / Seats | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 40 | Štartovanie / JB Power | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Cig Ltr / T-Tow | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 40 | Zrkadlo EBL / Htd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 40 | JB Power | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 50 | Kabina Htr 2 (len na naftu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50 | Kabina Htr 3 (len na naftu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 25 | IPM / cievky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Spojka TCM19 / 20AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Ign Sw | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | PCM Batt (len benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 30 | Ventily ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20 | FDCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | FDCM / E-Diff. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Hyd / PCM (len naftové) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Brzdové svetlá / brzda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 25 | NGC / vstrekovače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Mini relé | Kabína Htr 1 Rly (len naftové) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Mikro relé | TCM Rly (len benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Mikro relé | Štartér Rly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Mikro relé | Spojka AC Rly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Mikro relé | Čerpadlo paliva Rly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Mini relé | Kabína Htr 3 Rly (len naftové) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Mini relé | Kabína Htr 2 Rly (len naftové) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Mini relé | Ventilátor HVAC Rly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Mini relé | ASD Rly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky pod kapotou (modul napájania integrovaný)
| Incavo | Prúd [A] | Popis |
| 1 | Micro relé | Ovládanie stierača On / Off Rly |
| 2) | Micro relé | Ovládanie stierača Hi / Lo Rly |
| 3) | Micro relé | Relé klaksónu |
| 4 | Micro relé | Zadné hmlové svetlo (len BUX) |
| 5 | Micro relé | Lt T-Tow Stop / Turn Rly |
| 6 | Micro relé | Rt T-Tow Stop / Turn Rly |
| 7 | Micro relé | Relé parkovacích svetiel |
| 8 | 10 | Parkovacie svetlá Lt |
| 9 | 10 | Parkovacie svetlá T-Tow |
| 10 | 10 | Parkovacie svetlá Rt |
| 11 | Mini relé | Relé ventilátora chladiča Hi |
| 12 | 20 | FCM Batéria # 4 |
| 13 | 20 | FCM Batéria # 2 |
| 14 | 20 | Regulovateľný pedál |
| 15 | 20 | Faro hmlové svetlá Ft | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Zadné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | FCM Batéria # 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Lt T-Tow Stop / Turn | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | FCM Batéria # 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Rt T-Tow Stop / Turn | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 30 | FDCM Mod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 50 | Ventilátor chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Mini relé | Ventilátor chladiča Lo Rly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Micro Relay | Ft Hmlové svetlá Rly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Micro Relay | Podpora nastaviteľného pedálu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | IOD # 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 20 | IOD # 2 (audio) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | ORC (Ign R / .S) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | ORC (Ign R / O) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Jeep Grand Cherokee (2007) – schéma poistky
Rok výroby: 2007
Interné poistky
Poistková skrinka sa nachádza v dolnej časti palubnej dosky, vľavo od stĺpika riadenia.
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis |
| 1 | 30 | Zosilňovač zvuku (B +) | |
| 2) | 15 | Otvárateľná strecha (B +) | |
| 3) | 10 | Vyhrievané zrkadlo (EBL) | |
| 4 | 20 | Výstup napájania zadný (B +) | |
| 5 | 10 | Vyhrievanie zadného (R / O) (len XK) | |
| 6 | Rezerva (B +) | ||
| 7 | 20 | Zámky dverí (B +) | |
| 8 | 15 | Ovládanie Col Lock (B +) (ELV) | |
| 9 | 20 | Pwr Outlet (B +) | |
| 10 | 10 | Modul riadenia hlavnej prevodovky (FDCM), ventilácia vykurovania, klimatizácia (HVAC), skupina spínačov, spínač palubnej dosky, O / H, ventilácia vykurovania, relé klimatizácie (HVAC), asistent parkovania vzadu | |
| 11 | Rezerva (B +) |
| 12 | 10 | Úpravy dverí, mem. Svetlá Sw, O / H, svetlá na osvetlenie IP, lampa vo vnútri odkladacej schránky (B +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Automatické čistenie (R / A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Zapaľovač cigariet Ltr (R / A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Senzory tlaku pneumatík (R / O) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Modul riadenia riadenia (SCM), Diag. Konektor, cluster (B +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Flipper Glass (B +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Rezerva (R / S) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Modul diaľkového vstupu Sentry Key (SKREEM), cluster (R / S) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Rezerva (oneskorenie Acc) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Zadný stierač (B +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | Relé centra distribúcie energie (PDC), modul riadenia hlavnej prevodovky (FDCM), modul riadenia predného (FCM) (R / S), A580 (R / S) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Shifter Assy (BTSI), Trans. Spínač prevodovky, ESP / ABS, cievka uvoľnenia brzdy (R / S) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky pod podlahou (centrum distribúcie energie)
Centrum distribúcie energie sa nachádza v motorovom priestore blízko batérie.
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 | Ventola HVAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2) | 30 | Prese elektrické | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3) | 30 | Tergičristallo zadné / Štartovanie R / O | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | Čerpadlo ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 50 | Kúrenie kabíny 1 (len na naftu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 50 | Automatické deaktivovanie (ASD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Zadné kúrenie (len XK) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40 | Odznamovanie Acc / Sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 40 | Pwr Liftgate (len XK) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 40 | Napájanie štartovacieho motora / blokovanie pripojenia (JB) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Cig Ltr / T-Tow | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 40 | Ohrievač zadného okna (EBL) / vyhrievané zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 40 | Napájanie bloku spojenia (JB) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 50 | Kúrenie kabíny 2 (len na naftu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50 | Kúrenie kabíny 3 (iba na naftu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 25 | Integrovaný modul napájania (IPM) / cievky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Spojka EATX / AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Zapaľovanie Sw | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | PCM Batt (iba benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 30 | Ventily ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | T-Tow (BUX) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20 | Modul riadenia motora konečného (FDCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Palivové čerpadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Modul riadenia motora konečného (FDCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Modul riadenia skupiny motopropulsora (PCM), automatické deaktivovanie (ASD) (iba nafta) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Brzdové svetlá / brzda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 25 | Kontrolér novej generácie (NGC) / vstrekovače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky pod kapotou (modul napájania integrovaný)
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Svetlá na parkovanie Lt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Svetlá na parkovanie prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Svetlá Rt Park | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | Batt # 4 modul riadenia predného (FCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Batt # 2 modul riadenia predného (FCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Regulovateľný pedál | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Hmlové svetlá Ft | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Batt # 1 modul riadenia predného (FCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Lt Trailer-Tow Stop / Turn | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Batt # 3 modul riadenia predného (FCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Rt Trailer-Tow Stop / Turn | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 30 | MOD. Modul riadenia motora koncového (FDCM) MOD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 50 | Ventilátor chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Odber pri deaktivácii zapaľovania (IOD) # 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 20 | Odber pri deaktivácii zapaľovania (IOD) # 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | Kontrolór obmedzenia prítomnosti cestujúcich (ORC) R / S | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | R / O kontrolór obmedzenia prítomnosti cestujúcich (ORC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Jeep Grand Cherokee (2008) – schéma poistkovej skrinky
Rok výroby: 2008.
Poistka zapaľovača cigariet (zásuvka napájania) v Jeep Grand Cherokee (2008) je poistka 6 v poistkovej skrinke v motorovom priestore.
Poistky vnútorné

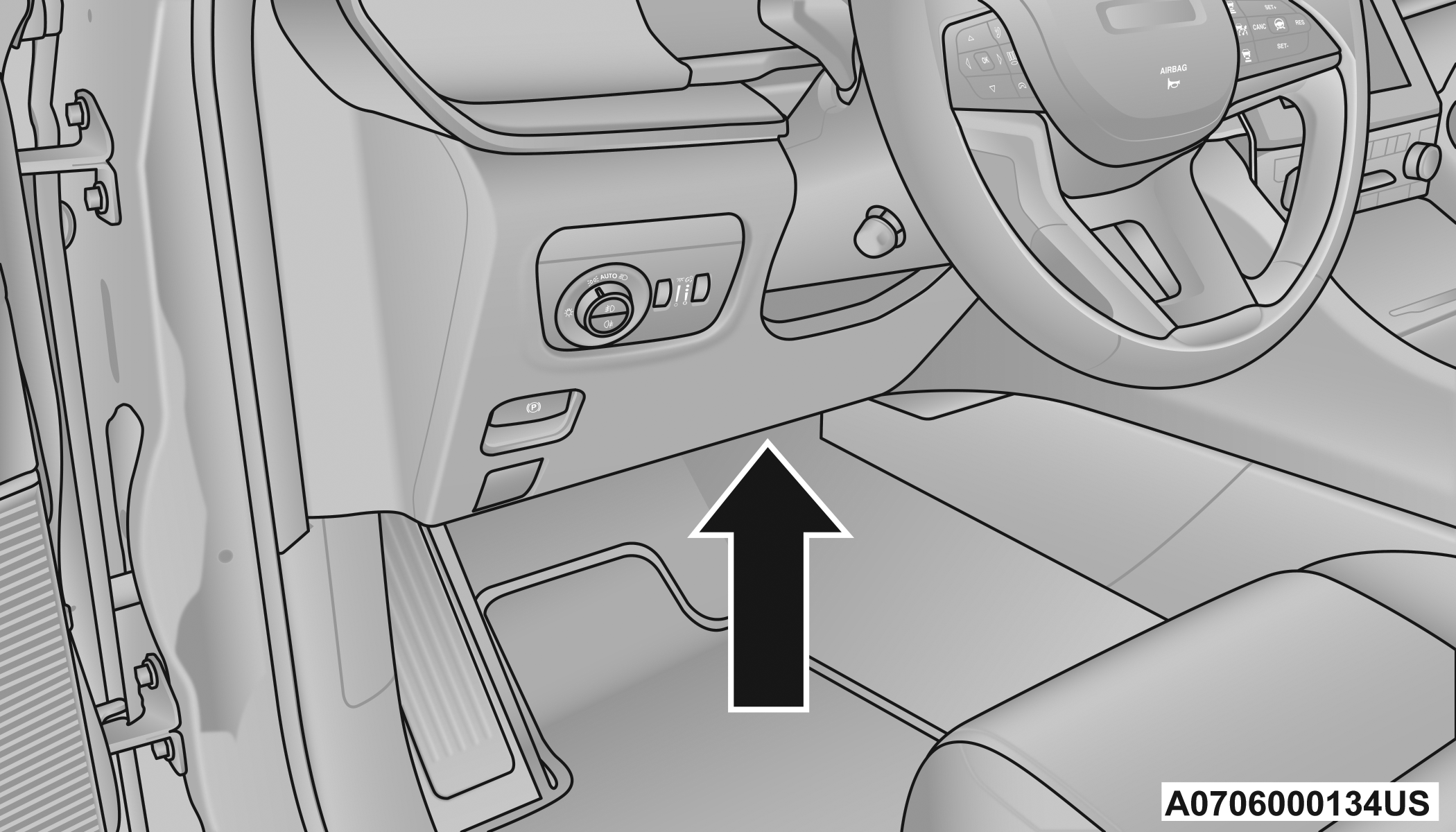

Panel poistiek sa nachádza v dolnej časti palubnej dosky, vľavo od stĺpika riadenia.
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis |
| 1 | 30 | Zosilňovač zvuku (B +) | |
| 2) | 15 | Otváracia strecha (B +) | |
| 3) | 10 | Vyhrievané zrkadlo (EBL) | |
| 4 | 20 | Výstup napájania vzadu (B +) | |
| 5 | 10 | Kúrenie HVAC (R / O) (iba veliteľ) | |
| 6 | Rezerva (B +) | ||
| 7 | 20 | Zamky dverí (B +) | |
| 8 | 15 | Kontrola Col Lock (B +) (ELV) | |
| 9 | 20 | Pwr Outlet (B +) | |
| 10 | 10 | Modul riadenia hlavnej prevodovky (FDCM), ventilácia vykurovača, klimatizácia (HVAC), skupina spínačov, spínač poistkovej skrinky, O / H, ventilácia vykurovača, relé klimatizácie (HVAC), asistent parkovania vzadu | |
| 11 | Rezerva (B +) |
| 12 | 10 | Úpravy dverí, mem. Lampy Sw, O / H, osvetlenie na privítanie IP, lampa vo poistkovej skrinke (B +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Automatické čistenie (R / A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Cigar Ltr (R / A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Senzory tlaku v pneumatikách (R / O) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Modul riadenia systému riadenia (SCM), Diag. Konektor, cluster (B +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Flipper Glass (B +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Rezerva (R / S) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Modul vzdialeného vstupu Sentry Key (SKREEM), cluster (R / S) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Rezerva (oneskorenie Acc) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Zadný stierač (B +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | Relé centra distribúcie energie (PDC), modul riadenia hlavnej prevodovky (FDCM), modul riadenia predného (FCM) (R / S), A580 (R / S) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Shifter Assy (BTSI), Trans. Spínač prevodovky, ESP / ABS, cievka uvoľnenia brzdy (R / S) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky sotterránne (centrum distribúcie energie)

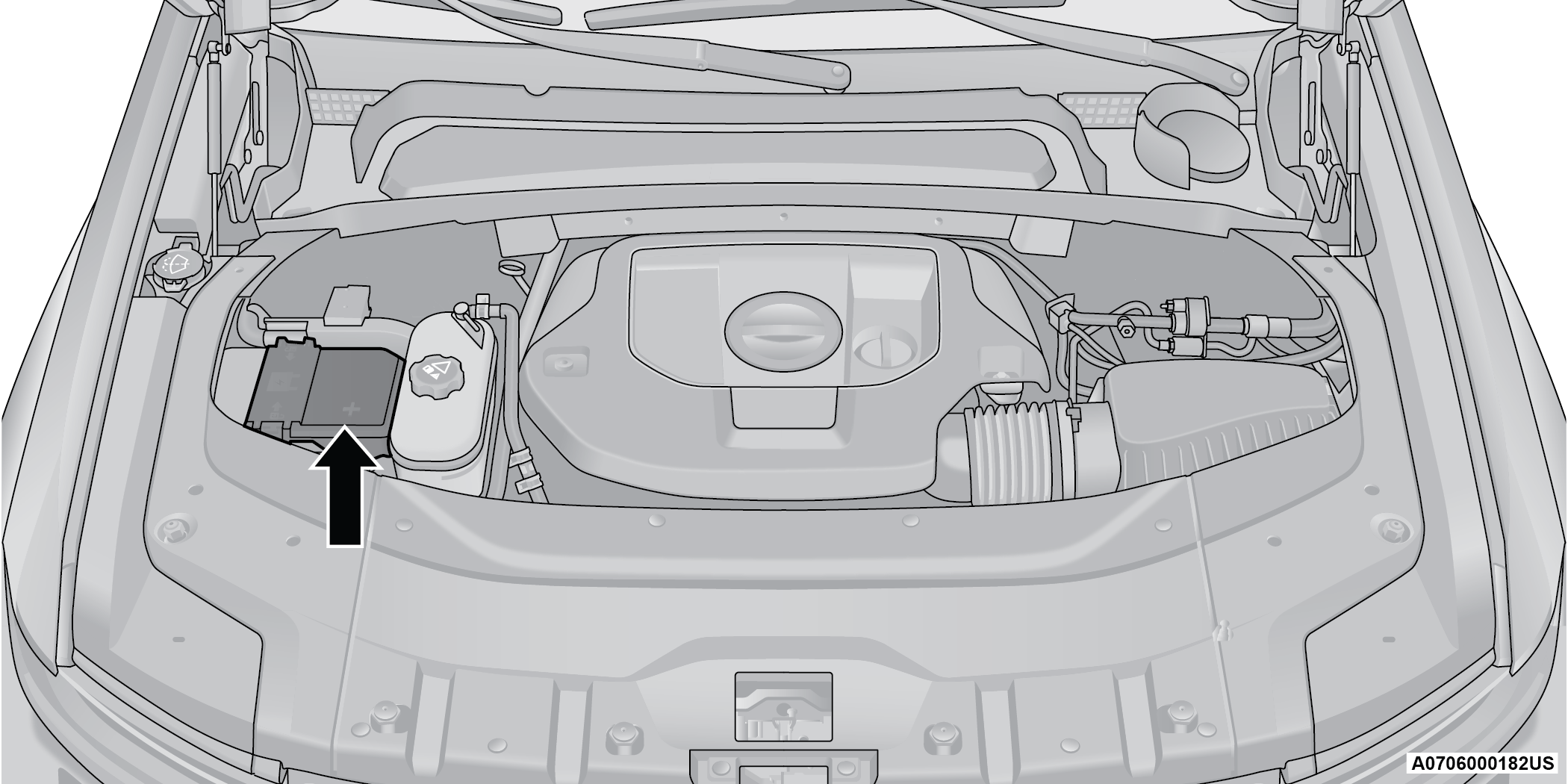

Centrum distribúcie energie sa nachádza v motorovom priestore blízko batérie.
| Incavo. | Fus.
a cartuccia |
Mini
fus. |
Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 50 | Ohrievač PTC 1 (len Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2) | 40 | Svetlomety HID | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3) | 50 | Ohrievač PTC 2 (len Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | Elektrické zásuvky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 50 | Ohrievač PTC 3 (len Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Zapaľovač cigariet, Trail Tow Batt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40 | Elektrické ovládanie okien (len vodič) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40 | Motor štartovania, JB Power | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | Ventilátor HVAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Zadný stierač, zapnutie R / O | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 40 | Ohrievač zadného okna (EBL) / vyhrievané zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | HVAC vzadu (ak je prítomné) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 50 | ASD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Čerpadlo ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | Zdržanie príslušenstva, sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 40 | JB Power | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | TCM, spojka klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 25 | Invertor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Vyhrievané zadné sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Modul riadenia motora (FDCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Stierač HD (ak je prítomný) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 30 | Ventily ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 20 | PCM Batt (len benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 15 | Modul riadenia motora (len naftový) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 20 | Modul riadenia hlavnej prevodovky (FDCM) E-Dif | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 20 | Trail-Tow Mod (len BUX) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 20 | Zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 20 | HID Ľavá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 20 | HID Pravá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 25 | Ovládač novej generácie (NGC), vstrekovače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 25 | Cievky, aktory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky pod kapotou (modul napájania integrovaný)
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis |
| 8 | 10 | Svetlá na parkovanie Lt | |
| 9 | 10 | Svetlá na parkovanie prívesu | |
| 10 | 10 | Svetlá Rt Park | |
| 12 | 20 | Batt # 4 modul riadenia predného (FCM) | |
| 13 | 20 | Batt # 2 modul riadenia predného (FCM) | |
| 14 | 20 | Regulovateľný pedál | |
| 15 | 20 | Hmlové svetlá Ft | |
| 16 | 20 | Klaksón | |
| 17 | 20 | Zadný stierač | |
| 18 | 20 | Batt # 1 modul riadenia predného (FCM) | |
| 19 | 20 | Lt Trailer-Tow Stop / Turn | |
| 20 | 20 | Batt # 3 modul riadenia predného (FCM) | |
| 21 | 20 | Rt Trailer-Tow Stop / Turn | |
| 22 | 30 | MOD. Modul riadenia motora koncového (FDCM) MOD | |
| 23 | 50 | Ventilátor chladiča | |
| 27 | 15 | Odpojenie pri vypnutí zapaľovania (IOD) # 1 | |
| 28 | 20 | Odpojenie pri vypnutí zapaľovania (IOD) # 2 | |
| 29 | 10 | Kontrolér obmedzenia prítomnosti cestujúcich (ORC) R / S | |
| 30 | 10 | R / O kontrolér obmedzenia prítomnosti cestujúcich (ORC) |
Jeep Grand Cherokee (2014) – schéma poistky
Rok výroby: 2014.
Poistka zapaľovača cigariet (zásuvka napájania) v Jeep Renegade poistka F93 sa nachádza v poistkovej skrinke.

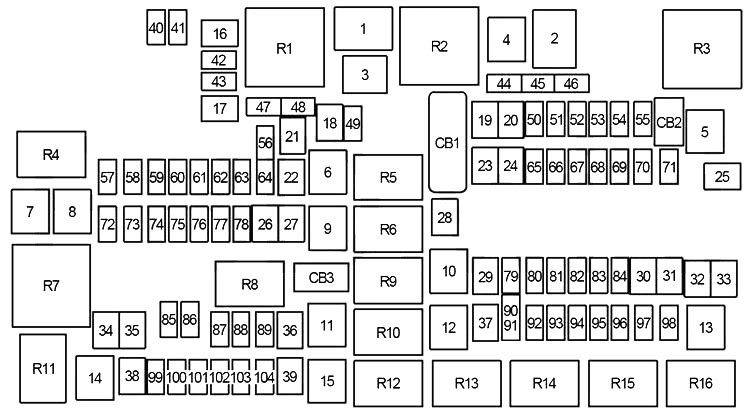

Centrum distribúcie energie
Poistková skrinka sa nachádza v motorovom priestore blízko batérie.
| Číslo | Poistka s kartúšou | Micro | Popis |
| F03 | 60 A žltá | — | Ventilátor |
| F05 | 40 A zelená | — | Kompresor pneumatického odpruženia (ak je prítomný) |
| F06 | 40 A zelená | — | Čerpadlo proti blokovaniu bŕzd/elektronická kontrola stability |
| F07 | 40 A zelená | — | Elektromagnet štartovacieho motora |
| F08 | 40 A zelená | — | Senzory emisií (iba motor Diesel) |
| F09 | 40 A zelená | — | Ohrievač na naftu (iba motor Diesel) |
| F10 | 40 A zelená | — | Kontrolór karosérie #2/Exteriérové osvetlenie |
| F11 | 30 A ružová | — | Elektrická brzda pre príves — v závislosti od vybavenia |
| F12 | 40 A zelená | — | Kontrolór karosérie #3/Interiérové osvetlenie |
| F13 | 40 A zelená | — | Predná časť motora ventilátora |
| F14 | 40 A zelená | — | Kontrolór karosérie #4/Napájanie zámkov |
| F17 | 30 A ružová | — | Uvoľnenie opierky hlavy – ak je prítomné |
| F20 | 30 A ružová | — | Modul dverí pre cestujúcich |
| F22 | 20 A žltá | — | Modul riadenia motora |
| F23 | 30 A ružová | — | Kontrolór karosérie #1 |
| F24 | 30 A ružová | — | Modul dverí vodiča |
| F25 | 30 A ružová | — | Tretie predné stierače |
| F26 | 30 A ružová | — | Systém proti blokovaniu/modul kontroly stability/ventily |
| F28 | 20 A žltá | — | Osvetlenie cúvania pre príves – ak je prítomné |
| F29 | 20 A žltá | — | Osvetlenie parkovania pre príves – ak je prítomné |
| F30 | 30 A ružová | — | Zásuvka pre príves – ak je prítomná |
| F32 | 30 A ružová | — | Modul riadenia systému prenosu |
| F34 | 30 A ružová | — | Kontrola mechanizmu diferenciálu s obmedzeným sklzom |
| F35 | 30 A ružová | — | Otvorená strecha – ak je prítomná |
| F36 | 30 A ružová | — | Zadný ventilátor |
| F37 | 30 A ružová | — | Zadný ventilátor – ak je prítomný |
| F38 | 30 A ružová | — | Invertor výkonu 115 V AC — ak je prítomný |
| F39 | 30 A ružová | — | Elektrické dvere – ak sú prítomné |
| F40 | 10 A červená | — | Deň svetlá |
| F42 | — | 20 A žltá | Klaksón |
| F44 | — | 10 A červená | Diagnostický port |
| F46 | — | 10 A červená | Monitorovanie tlaku pneumatík |
| F49 | — | 10 A červená | Integrovaná riadiaca jednotka;
Kontrola klímy. |
| F50 | — | 20 A žltá | Modul riadenia pneumatického odpruženia – ak je prítomný |
| F51 | — | 10 A červená | Modul zapaľovania;
Štartovanie bez kľúča; Uzamknutie stĺpika riadenia. |
| F52 | — | 5 A svetlo hnedá | Senzor batérie |
| F53 | — | 20 A žltá | Príves – smerovky/stop svetlá na ľavej strane – ak sú prítomné |
| F56 | — | 15 A modrá | Dodatočný obsah (len motor Diesel) |
| F57 | — | 15 A modrá | Transfer |
| F59 | — | 10 A červená | Čistiaca pumpa (len motor Diesel) |
| F60 | — | 15 A modrá | Riadiaci modul prevodovky |
| F62 | — | 10 A červená | Spojka klimatizácie |
| F63 | — | 20 A žltá | Zapaľovacie cievky (benzin);
Ohrievač AdBlue (diesel). |
| F64 | — | 25 A prírodná | Vstrekovače paliva;
Systém prevodovky. |
| F66 | — | 10 A červená | Spínače strešného okna, okno pre cestujúcich, senzor dažďa |
| F67 | — | 15 A modrá | CD/DVD/modul hands-free Bluetooth – ak je prítomný |
| F68 | — | 20 A žltá | Motor zadného stierača |
| F70 | — | 20 A žltá | Motor palivovej pumpy |
| F71 | — | 30 A zelená | Audio zosilňovač |
| F73 | — | 15 A modrá | HID svetlomety vpravo |
| F74 | — | 20 A žltá | Vacuum pumpa bŕzd – ak je prítomná |
| F76 | — | 10 A červená | Systém proti zablokovaniu bŕzd;
Elektronická kontrola stability. |
| F77 | — | 10 A červená | Riadiaci modul systému prevodovky;
Modul odpojenia prednej osi. |
| F78 | — | 10 A červená | Riadiaci modul motora/elektrická asistencia riadenia – v závislosti od vybavenia |
| F80 | — | 10 A červená | Univerzálny mechanizmus na otváranie garážových dverí;
Kompas; Modul proti krádeži. |
| F81 | — | 20 A žltá | Blikače/stop svetlá pre príves vpravo |
| F82 | — | 10 A červená | Riadiaci modul stĺpika riadenia;
Tempomat. |
| F83 | — | 10 A červená | Dvere paliva |
| F84 | — | 15 A modrá | Spínače |
| F85 | — | 10 A červená | Modul airbagu |
| F86 | — | 10 A červená | Modul airbagu |
| F87 | — | 10 A červená | Pneumatické odpruženie;
Príves; Riadiaci modul stĺpika riadenia. |
| F88 | — | 15 A modrá | Prístrojový panel |
| F90/91 | — | 20 A žltá | Napájací zdroj (zadné sedadlá) na výber |
| F91 | — | 10 A červená | Zadná kontrolka konzoly – ak je prítomná |
| F93 | — | 20 A žltá | Zapaľovač cigariet |
| F94 | — | 10 A červená | Modul prevodovky/prevodovky |
| F95 | — | 10 A červená | Kamera na cúvanie;
Asistent parkovania. |
| F96 | — | 10 A červená | Spínač vyhrievania zadného sedadla/nabíjania blikania – ak je prítomný |
| F97 | — | 25 A prírodná | Vyhrievané zadné sedadlá a vyhrievaný volant – v závislosti od vybavenia |
| F98 | — | 25 A prírodná | Vyhrievané predné sedadlá – ak sú prítomné |
| F99 | — | 10 A červená | Riadiaci modul klimatizácie;
Systém asistencie vodičovi. |
| F100 | — | 10 A červená | Aktívne tlmenie – ak je prítomné |
| F101 | — | 15 A modrá | Elektrochromatické zrkadlo;
Inteligentné diaľkové svetlá – ak sú prítomné. |
| F103 | — | 10 A červená | Vyhrievanie kabíny (len motor Diesel) |
| F104 | — | 20 A žltá | Napájací zdroj (prístrojový panel/stredová konzola) |
Jeep Grand Cherokee – schéma poistkovej skrinky
Rok výroby: 2020, 2021.
Poistky zapaľovača cigariet (zásuvky napájania) v Jeep Grand Cherokee sú poistky F90/F91 (zásuvka napájania (zadné sedadlá), F93 (zapaľovač cigariet) a F104 (zásuvky napájania (prístrojová doska/centrálna konzola/batožinový priestor – v závislosti od vybavenia)) v poistkovej skrinke motorového priestoru.

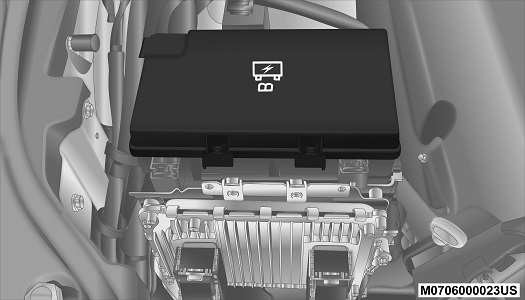

Úplne integrovaný modul napájania sa nachádza v motorovom priestore, vedľa terminálov batérie. Toto centrum obsahuje poistky s kartušou, mikropoistky, relé a spínače. Opis každej poistky a komponentu môže byť vytlačený na vnútornom veku, inak je číslo ubytovania každej poistky vytlačené na vnútornom veku, zodpovedajúce tabuľke nižšie.

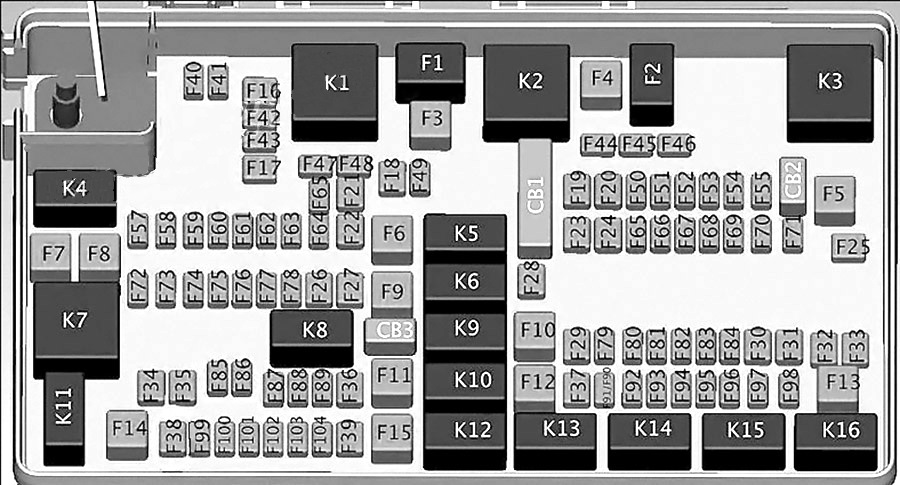

2020
| Umiestnenie | Poistka s cartridgou | Micropoistka | Popis |
| Umiestnenie | Poistka s cartridgou | Micropoistka | Popis |
| F03 | 60 A žltá | – | Ventilátor chladiča — ak je prítomný |
| F05 | 40 A zelená | – | Kompresor pneumatického odpruženia — ak je prítomný |
| F06 | 40 A zelená | – | Čerpadlo proti zablokovaniu/elektronická kontrola stability |
| F07 | 30 Amp Ružová | – | Elektromagnet štartovacieho motora |
| F09 | 30 Amp Ružová | – | Zohriávač na naftu (len motor Diesel);
Čerpadlo podtlaku bŕzd/ |
| F10 | 40 A zelená | – | Kontrolér karosérie;
Externé osvetlenie #2. |
| F11 | 30 Amp Ružová | – | Elektrická brzda pre ťahanie prívesu — v závislosti od vybavenia |
| F12 | 40 A zelená | – | Kontrolér karosérie #3;
Blokovania napájania. |
| F13 | 40 A zelená | – | Ventilátor predného motora |
| F14 | 40 A zelená | – | Kontrolér karosérie #4;
Externé osvetlenie #1. |
| F15 | 40 A zelená | – | Radiátor s nízkou teplotou (LTR);
Čerpadlo chladenia motora — v závislosti od vybavenia. |
| F17 | 30 Amp Ružová | – | Umývač svetlometov — ak je prítomný |
| F19 | 20 A modrá | – | Elektromagnet opierky hlavy — ak je prítomný |
| F20 | 30 Amp Ružová | – | Modul dverí pasažiera |
| F22 | 20 A modrá | – | Modul riadenia motora |
| F23 | 30 Amp Ružová | – | Interné osvetlenie #1 |
| F24 | 30 Amp Ružová | – | Modul dverí vodiča |
| F25 | 30 Amp Ružová | – | Predné stierače |
| F26 | 30 Amp Ružová | – | Modul proti zablokovaniu/riadenie stability, ECU a ventily |
| F28 | 20 A modrá | – | Svetlá cúvania prívesu — ak sú prítomné |
| F29 | 20 A modrá | – | Parkovacie svetlá pre ťahanie prívesu — ak sú prítomné |
| F30 | 30 Amp Ružová | – | Ťahanie prívesu (zásuvka);
Ťahanie prívesu (elektrická brzda oddelená); Ťahanie prívesu (BUX) — v závislosti od vybavenia. |
| F32 | 30 Amp Ružová | – | Modul riadenia systému trakcie |
| F34 | 30 Amp Ružová | – | Kontrola mechanizmu diferenciálu s obmedzeným sklzom — ak je prítomný |
| F35 | 30 Amp Ružová | – | Otvorená strecha — ak je prítomná |
| F36 | 30 Amp Ružová | – | Umývač svetlometov vzadu |
| F37 | 25 A Čistá | – | Motor zadného ventilátora — ak je prítomný |
| F38 | 30 Amp Ružová | – | Inverter 115 V AC — ak je prítomný |
| F39 | 30 Amp Ružová | – | Elektrické dvere — ak sú prítomné |
| F40 | – | 10 A červená | Denné svetlá/nastavenie svetlometov |
| F42 | – | 20 A žltá | Klakson |
| F44 | – | 10 A červená | Diagnostický port |
| F45 | – | 5 A Hnedá | Bezpečnostný port IT |
| F49 | – | 10 A červená | Integrovaný centrálny komín/klimatizácia |
| F50 | – | 20 A žltá | Modul riadenia pneumatického odpruženia/diferenciálu s obmedzeným sklzom — v závislosti od vybavenia |
| F51 | – | 15 A modrá | Kolo KIN/RF/zamknutie stĺpika riadenia — ak je prítomné |
| F53 | – | 20 A žltá | Ťahanie prívesu — smerovky/stop svetlá vľavo — ak sú prítomné |
| F56 | – | 15 A modrá | Dodatočný obsah (len motor Diesel) |
| F57 | – | 20 A žltá | Senzor NOX — ak je prítomný |
| F58 | – | 15 A modrá | HID svetlá vľavo — ak sú prítomné |
| Umiestnenie | Patrónová poistka | Microfusibile | Popis |
| F59 | – | 10 A červená | Čistiaca pumpa (iba motor Diesel) |
| F60 | – | 15 A modrá | Modul riadenia prevodovky |
| F61 | – | 10 A červená | Modul riadenia prevodovky;
PM senzor (iba motor Diesel). |
| F62 | – | 10 A červená | Spojka klimatizácie |
| F63 | – | 20 A žltá | Zapaľovacie cievky;
Kondenzátory zapaľovacích cievok; Aktivátor ventilu s krátkym zdvihom — v závislosti od vybavenia (Plyn); Ohrievač močoviny (Diesel). |
| F64 | – | 25 A čistá | Palivové vstrekovače;
Systém trakcie. |
| F66 | – | 10 A červená | Otvárateľná strecha;
Senátor dažďa; Vnútorné zrkadlo; USB port; DSCR; DTV — v závislosti od vybavenia. |
| F67 | – | 15 A modrá | CD/DVD/UCI port;
USB nabíjací port. |
| F68 | – | 20 A žltá | Motor zadného stierača |
| F69 | – | 15 A modrá | Kanál Spotlight — ak je prítomný |
| F70 | – | 20 A žltá | Motor palivovej pumpy |
| F71 | – | 30 A zelená | Zosilňovač/ANCM — ak je prítomný |
| F72 | – | 10 A červená | ECM |
| F73 | – | 15 A modrá | HID RT svetlomet — ak je prítomný |
| F75 | – | 10 A červená | Kontrola dvoch batérií — ak je prítomná |
| F76 | – | 10 A červená | Systém ABS;
Elektronická kontrola stability. |
| F77 | – | 10 A červená | Modul riadenia systému trakcie;
Modul odpojenia prednej nápravy — v závislosti od vybavenia. |
| F78 | – | 10 A červená | Modul riadenia motora/elektrická asistencia riadenia |
| F80 | – | 10 A červená | Univerzálny mechanizmus na otváranie garážových dverí;
Antivandal modul — v závislosti od vybavenia; Siréna — v závislosti od vybavenia. |
| F81 | – | 20 A žltá | Osvetlenie odbočovania/zastavenia vpravo pre ťahanie prívesu — ak sú prítomné |
| F82 | – | 10 A červená | Modul riadenia stĺpika riadenia;
Tempomat; DTV — v závislosti od vybavenia. |
| F83 | – | 10 A červená | Dvere palivovej nádrže |
| F84 | – | 15 A modrá | Prístrojová doska |
| F85 | – | 10 A červená | Modul airbagu |
| F86 | – | 10 A červená | Modul airbagu |
| F87 | – | 10 A červená | Pneumatické odpruženie — ak je prítomné |
| F88 | – | 15 A modrá | Prístrojová doska/SGW/ITBM — ak je prítomné |
| F90/F91 | – | 20 A žltá | Napájací zdroj (zadné sedadlá/priestor na batožinu) na výber |
| F92 | – | 10 A červená | Svetlo zadnej konzoly — ak je prítomné |
| F93 | – | 20 A žltá | Zapaľovač |
| F94 | – | 10 A červená | Modul prevodovky/prevodovky |
| F95 | – | 10 A červená | Zadná kamera;
Senzor mŕtveho uhla — ak je prítomný. |
| F96 | – | 10 A červená | Spínač vyhrievania zadného sedadla;
Nabíjač bleskovej lampy — ak je prítomný. |
| F97 | – | 20 A žltá | Vyhrievané zadné sedadlá a vyhrievaný volant — v závislosti od vybavenia |
| F98 | – | 20 A žltá | Ventilované/vyhrievané predné sedadlá — v závislosti od vybavenia |
| F99 | – | 10 A červená | Modul klimatizačných systémov;
Asistencia vodiča; HALF; Asistent parkovania. |
| F100 | – | 10 A červená | Aktívne tlmenie — ak je prítomné |
| F101 | – | 15 A modrá | Senzor teploty;
Senzor vlhkosti. |
| F102 | – | 15 A modrá | Rezerva |
| F103 | – | 10 A červená | Ohrievač kabíny (iba motor Diesel)/zadné kúrenie, ventilácia a klimatizácia — v závislosti od vybavenia |
| F104 | – | 20 A žltá | Napájacie zásuvky (prístrojová doska/stredová konzola/zadný batožinový priestor — v závislosti od vybavenia) |
| Relé | |||
| K1 | Ventilátor chladiča (nízka rýchlosť) | ||
| K2 | Ventilátor chladiča (vysoká rýchlosť) | ||
| K3 | Pneumatické odpruženie | ||
| K4 | Selektívna katalytická redukcia (SCR) | ||
| K5 | Automatické vypnutie (modul riadenia trakčného systému) | ||
| K6 | Zapaľovanie (štart/príslušenstvo č. 1) | ||
| K7 | Motor štartéra | ||
| K8 | Zapaľovanie (Run/Start) | ||
| K9 | Zahrievač paliva (č. 1); Čerpadlo vzduchu (č. 2) |
||
| K10 | EBL | ||
| K11 | – | ||
| K12 | Zapaľovanie (Run/Solo č. 2) | ||
| K13 | Zahrievač rámu | ||
| K14 | Zapaľovanie (štart/príslušenstvo č. 2) | ||
| K15 | Zapaľovanie (štart/Solo č. 1) | ||
| K16 | Motor ventilátora |
2021
| Umiestnenie | Poistka s cartridgou | Micropoistka | Popis |
| * Ak je prítomné | |||
| Umiestnenie | Poistka s cartridgou | Micropoistka | Popis |
| * Ak je prítomné | |||
| F01 | – | – | Rezervný |
| F02 | – | – | Rezervný |
| F03 | 60 A žltá | – | Ventilátor Rad * |
| F04 | – | – | Rezervný |
| F05 | 40 A zelená | – | Kompenzácia pneumatického odpruženia* |
| F06 | 40 A zelená | – | ABS čerpadlo |
| F07 | 30 Amp Ružová | – | Elektromagnet štartéra |
| F08 | – | – | Rezervný |
| F09 | 30 Amp Ružová | – | Nafta HTR (iba Diesel motor)*;
VAC čerpadlo*. |
| F10 | 40 A zelená | – | CBC#2;
Externé svetlo. |
| F11 | 30 Amp Ružová | – | Elektrická brzda pre ťahanie prívesu * |
| F12 | 40 A zelená | – | CBC #2;
Napájanie centrálneho zámku |
| F13 | 40 A zelená | – | HVAC BLWR MTR |
| F14 | 40 A zelená | – | CBC #4;
Externé svetlo |
| F15 | 40 A zelená | – | (LTR) Chladenie motora * |
| F 16 | – | – | Rezervný |
| F17 | 30 Amp Ružová | – | Umývač svetlometov * |
| F18 | – | – | Rezervný |
| F19 | 20 A modrá | – | Elektromagnetický opierka hlavy * |
| F20 | 30 Amp Ružová | – | Úprava dverí pre cestujúcich |
| F21 | – | – | Rezervný |
| F22 | 20 A modrá | – | ECM*;
PCM*. |
| F23 | 30 Amp Ružová | – | CBC #1;
Interné svetlo. |
| F24 | 30 Amp Ružová | – | Úprava dverí pre vodiča |
| F25 | 30 Amp Ružová | – | Stierače |
| F26 | 30 Amp Ružová | – | Ventily ESP/ECU |
| F27 | – | – | Rezervný |
| F28 | 20 A modrá | – | TRLR Ťahanie B/U* |
| F29 | 20 A modrá | – | Parkovanie prívesu TRLR* |
| F30 | 30 Amp Ružová | – | TRLR Napájanie ťahania* |
| F31 | – | – | Rezervný |
| F32 | 30 Amp Ružová | – | DTCM |
| F33 | – | – | Rezervný |
| F34 | 30 Amp Ružová | – | ELSD* |
| F35 | 30 Amp Ružová | – | Otvárateľná strecha* |
| F36 | 30 Amp Ružová | – | EBL |
| F37 | 25 A Čistá | – | HVAC RR Ventilátor MTR* |
| F38 | 30 Amp Ružová | – | Inverter 115 V AC * |
| F39 | 30 Amp Ružová | – | PLG |
| F40 | – | 10 A červená | DRL;
Svetlomet LVL*. |
| F41 | – | – | Rezervný |
| F42 | – | 20 A žltá | Klaksón |
| F43 | – | – | Rezervný |
| F44 | – | 10 A červená | Diagnostický port |
| F45 | – | 5 A Hnedá | Port bezpečnosti informačných technológií |
| F46 | – | – | Rezervný |
| F47 | – | – | Rezervný |
| F48 | – | – | Rezervný |
| F49 | – | 10 A červená | ICS/HVAC |
| F50 | – | 20 A žltá | Pneumatické odpruženie MOD*;
ELSD*. |
| Umiestnenie | Patrónová poistka | Microfusibile | Popis |
| * Ak je prítomné | |||
| F51 | – | 15 A modrá | Mozzo KIN/RF/blokovanie stĺpika riadenia — ak je prítomné |
| F53 | – | 20 A žltá | Ťahanie prívesu — smerovky/stop svetlá vľavo — ak sú prítomné |
| F54 | – | – | Rezerva |
| F55 | – | – | Rezerva |
| F56 | – | 15 A modrá | PCM* |
| F57 | – | 20 A žltá | NOX SNSRS*;
PM SNSR*; Ohrievač paliva* |
| F58 | – | 15 A modrá | HID svetlomety LT * |
| F59 | – | 10 A červená | Relé čerpadiel SCR* |
| F60 | – | 15 A modrá | TCM |
| F61 | – | 10 A červená | Senzor PM |
| F62 | – | 10 A červená | Spojka klimatizácie |
| F63 | – | 20 A žltá | Zapaľovacie cievky *;
Senzory DSL* |
| F64 | – | 25 A čistá | Vstrekovače paliva/PCM/ECM |
| F65 | – | – | Rezerva |
| F66 | – | 10 A červená | Otvárateľná strecha*/ LRSM*/ RVM/DSCR;
USB port/DTV*. |
| F67 | – | 15 A modrá | CD/DVD/UCI/USB port |
| F68 | – | 20 A žltá | Zadný stierač |
| F69 | – | 15 A modrá | Spot LT kanál * |
| F70 | – | 20 A žltá | Čerpadlo paliva |
| F71 | – | 30 A zelená | Zosilňovač*/ ANCM* |
| F72 | – | 10 A červená | ECM*/PCM* |
| F73 | – | 15 A modrá | HID svetlomety RT * |
| F74 | – | – | Rezerva |
| F75 | – | 10 A červená | CTRL dvojitého krídla * |
| F76 | – | 10 A červená | ESP |
| F77 | – | 10 A červená | DTCM/ELSD* |
| F78 | – | 10 A červená | ECM/PCM/EPS |
| F79 | – | – | Rezerva |
| F80 | – | 10 A červená | UGDO/ITM/SIRENA |
| F81 | – | 20 A žltá | TRLR Hol RT/ Stop * |
| F82 | – | 10 A červená | SCCM/cruise control/DTV * |
| F83 | – | 10 A červená | Dvierka palivovej nádrže |
| F84 | – | 15 A modrá | Skupina |
| F85 | – | 10 A červená | ORC (airbag) |
| F86 | – | 10 A červená | ORC (airbag) |
| F87 | – | 10 A červená | Úprava pneumatického odpruženia* |
| F88 | – | 15 A modrá | Prístrojová doska / SGW / ITBM * |
| F89 | – | – | Rezerva |
| F90 | – | – | Rezerva |
| F91 | – | 20 A žltá | Napájací zdroj (zadné sedadlá/batožinový priestor) podľa výberu |
| F92 | – | 10 A červená | Svetlo konzoly RR *RR PWR |
| F93 | – | 20 A žltá | Zapaľovač |
| F94 | – | 10 A červená | SBW/Transfer SW |
| F95 | – | 10 A červená | Zadná kamera / senzor mŕtveho uhla * |
| F96 | – | 10 A červená | Ohrievač pravého sedadla SW* |
| F97 | – | 20 A žltá | PRAVÉ SEDADLO HTD/HTD STR VOLANT* |
| F98 | – | 20 A žltá | PREDNÉ HTD STS / Ventilátor STS * |
| F99 | – | 10 A červená | HVAC/DASM/HLFM/PRKTRONX |
| F100 | – | 10 A červená | Aktívne tlmenie * |
| F101 | – | 15 A modrá | HI-Belki ECCM/SMRT* |
| F102 | – | 15 A modrá | Rezerva |
| F103 | – | 10 A červená | Ohrievač kabíny (iba motor Diesel)/zadné vykurovanie, ventilácia a klimatizácia — v závislosti od vybavenia |
| F104 | – | 20 A žltá | Napájacie zásuvky (prístrojová doska/stredová konzola/zadný batožinový priestor — v závislosti od vybavenia) |
| Relé | |||
| K1 | Ventilátor chladiča (nízka rýchlosť) | ||
| K2 | Ventilátor chladiča (vysoká rýchlosť) | ||
| K3 | Pneumatické odpruženie | ||
| K4 | Selektívna katalytická redukcia (SCR) | ||
| K5 | Automatické vypnutie (modul riadenia systému trakcie) | ||
| K6 | Zapaľovanie (štart/komponenty č. 1) | ||
| K7 | Motor štartéra | ||
| K8 | Zapaľovanie (Spustiť/Štart) | ||
| K9 | Ohrievač paliva (č. 1); Čerpadlo vzduchu (č. 2) |
||
| K10 | EBL | ||
| K11 | – | ||
| K12 | Zapaľovanie (Spustiť/Solo č. 2) | ||
| K13 | Ohrievač rámu | ||
| K14 | Zapaľovanie (štart/komponenty č. 2) | ||
| K15 | Zapaľovanie (štart/Solo č. 1) | ||
| K16 | Motor ventilátora |
POISTKY POD KAPOTOU
Centrum distribúcie energie (PDC) sa nachádza na strane pre cestujúcich v motorovom priestore, za svetlometom. Toto centrum obsahuje poistky na kartuš, mikropoistky, relé a spínače. Opis každej poistky a komponentu môže byť vytlačený na vnútornom veku, inak je číslo dutiny každej poistky vytlačené na vnútornom veku, zodpovedajúce tabuľke nižšie.
POZOR:
- Počas inštalácie veku centra distribúcie energie je dôležité zabezpečiť, aby bolo veko správne umiestnené a úplne uzamknuté. Nedodržanie tohto môže spôsobiť vniknutie vody do centra distribúcie energie a môže spôsobiť poruchu elektrického systému.
Centrum distribúcie energie
Poznámka:
Poistky bezpečnostných systémov musia byť servisované autorizovaným predajcom.
| Priestor | Poistka cartridge | Micropoistka | Popis |
| * Ak je prítomný | |||
| Priestor | Poistka cartridge | Micropoistka | Popis |
| * Ak je prítomný | |||
| F01 | – | – | Manuálna kľuka |
| F02 | – | – | Rezerva |
| F03 | 500 A Šedá | – | Motor na štartovanie |
| F04 | 250 A Šedá | – | Alternátor |
| F05 | – | – | Rezerva |
| F06 | – | – | Vstup pomocnej batérie |
| F07 | 100 A Šedá | – | Ventilátor chladiča |
| F08 | 80 Amp Šedá | – | Modul elektrickej asistencie riadenia (EPS) #1 |
| F09 | 80 Amp Šedá | – | Modul elektrickej asistencie riadenia (EPS) #2 |
| F10 | 80 Amp Šedá | – | Kanál pre IPDC |
| F11 | 150 A Šedá | – | PCR * |
| F12 | – | – | Nie je obsadené |
| F13 | 40 A Zelená | – | Motor na štartovanie |
| F14 | – | 10 A Červená | GNMM / VPMS* |
| F15 | – | 10 A Červená | ECM* |
| F 16 | – | 15 A Modrá | Skupina |
| F17A | – | 10 A Červená | EPS |
| F17B | – | – | Nie je obsadené |
| F18 | 30 Amp Ružová | – | Striekacia tryska svetlometov |
| F19 | 30 Amp Ružová | – | Ventily BSM #2* |
| F20 | – | – | Nie je obsadené |
| F21 | – | – | Nie je obsadené |
| F22 | – | – | Nie je obsadené |
| F23A | – | 10 A Červená | ECM / EPS / PIM / SLM / GPF |
| F23B | – | 10 A Červená | PNEUMATICKÉ ZAVESENIE / ELSD RR |
| F24 | – | – | Nie je obsadené |
| F25 | – | – | Nie je obsadené |
| F26 | 50 A Červená | – | Motor BSM #2* |
| F27 | 30 Amp Ružová | – | Usmerňovač zadný (EBL) |
| F28 | – | – | Nie je obsadené |
| F29 | – | – | Nie je obsadené |
| F30 | – | – | Nie je obsadené |
| F31 | – | – | Nie je obsadené |
| F32 | – | – | Nie je obsadené |
| F33 | – | – | Nie je obsadené |
| F34 | – | – | Nie je obsadené |
| F35 | – | – | Nie je obsadené |
| F36 | 50 A Červená | – | Kanál BCM č. 1 |
| F37 | 30 Amp Ružová | – | DTCM |
| F38 | – | – | Nie je obsadené |
| F39 | – | – | Nie je obsadené |
| F40 | – | 5 A Hnedá | Senzor batérie #1 |
| F41 | – | 20 A Žltá | MAPA CADM* |
| F42 | – | – | Nie je obsadené |
| F43 | – | 10 A Červená | Modul riadenia motora (ECM) |
| F44 | – | – | Nie je obsadené |
| F45 | – | 15 A Modrá | Odpojovač prednej osi |
| F46 | – | – | Nie je obsadené |
| F47 | – | – | Nie je obsadené |
| F48 | – | 10 A Červená | CPWAM |
| F49 | – | – | Nie je obsadené |
| F50 | – | – | Nie je obsadené |
| F51 | – | 20 A Žltá | Čerpadlo paliva |
| F52 | – | – | Nie je obsadené |
| Priehlad | Poistka s náplňou | Microfusibile | Popis |
| * Ak je prítomný | |||
| F53 | – | – | Nie je obsadené |
| F54 | – | 20 A Žltá | Svetlomet LT |
| F55 | – | 15 A Modrá | BPCM * |
| F56 | – | – | Nie je obsadené |
| F57 | – | – | Nie je obsadené |
| F58 | – | – | Nie je obsadené |
| F59 | – | – | Nie je obsadené |
| F60 | – | – | Nie je obsadené |
| F61 | – | – | Nie je obsadené |
| F62 | – | – | Nie je obsadené |
| F63 | – | 20 A Žltá | Striekacia tryska prednej komory |
| F64 | – | 15 A Modrá | Modul riadenia Smart Bar (ASBS) |
| F65 | – | 15 A Modrá | Kryt mriežky ACT / Ventil chladenia zadnej osi ACT / Aktívna clona vzduchu |
| F66 | – | 20 A Žltá | Klakson |
| F67 | – | 10 A Červená | DTCM / ASBS / Montáž motora prepínateľná / BSM #2 |
| F68 | – | 20 A Žltá | Svetlomet RT |
| F69 | – | – | Nie je obsadené |
| F70 | – | 20 A Žltá | Bobina IGN / Kondenzátory IGN / Vstrekovanie paliva |
| F71 | – | – | Nie je obsadené |
| F72 | – | – | Nie je obsadené |
| F73 | – | – | Nie je obsadené |
| F74 | – | – | Nie je obsadené |
| F75 | – | – | Nie je obsadené |
| F76 | – | 5 A Béžová | IDCM * |
| F77 | – | 20 A Žltá | TCM SBW |
| F78 | – | 20 A Žltá | ECM |
| F79 | – | 10 A Červená | Veko palivovej nádrže / ELCM / Vstrekovače paliva * |
| F80 | 20 A Modrá | – | ECM |
| F81 | 40 A Zelená | – | Kanál BCM |
| F82 | – | – | Nie je obsadené |
| F83 | 40 A Zelená | – | Čerpadlo kvapaliny chladenia LTR* / Čerpadlo oleja Trans * |
| F84 | – | – | Nie je obsadené |
| F85 | – | 10 A Červená | PCR |
| F86 | 50 A Červená | – | Napájanie BSM #1 – Ventily |
| F87 | – | – | Nie je obsadené |
| F88 | 50 A Červená | – | Motor štartovania BSM č. 1 |
| F89 | – | – | Nie je obsadené |
| F90 | – | – | Nie je obsadené |
| F91 | – | – | Nie je obsadené |
| F92 | 20 A Modrá | – | Predný ohrievač |
| F93 | – | – | Nie je obsadené |
| F94 | – | 10 A Červená | Spojka kompresora klimatizácie |
| F95 | – | 10 A Červená | Radiátor Batt * |
| F96 | – | 5 A Béžová | Výber radiátora studeného * |
| F97 | – | – | Nie je obsadené |
| F98 | – | – | Nie je obsadené |
| F99 | – | – | Nie je obsadené |
| F100A | – | – | Nie je obsadené |
| F100B | – | – | Nie je obsadené |
| F101 | – | – | Nie je obsadené |
| F102 | – | – | Nie je obsadené |
| F103 | 30 Amp Ružová | – | Predná kefa |
| F104A | – | 15 A Modrá | Pasívne čerpadlo pri nízkej teplote PECP * |
| F104B | – | 15 A Modrá | Pomocné čerpadlo pri vysokej teplote AHP * |
| F105A | – | 15 A Modrá | Aktívne čerpadlo pri nízkej teplote BCP * |
| F105B | – | 15 A Modrá | Čerpadlo kvapaliny chladenia LTR |
VNÚTORNÉ CENTRUM DISTRIBÚCIE ENERGIE
Vnútorné centrum distribúcie energie sa nachádza pod stĺpikom riadenia na strane vodiča vozidla. Toto centrum obsahuje poistky s cartridgami, mikropoistky, relé a spínače. Čísla poistiek sú uvedené vedľa každého konektora poistky, popisy poistiek zodpovedajú tabuľke nižšie.
Poloha Interná PDC
Poznámka:
Poistky systémov bezpečnosti musia byť obsluhované autorizovaným predajcom.
<td class=”entry
| Priestor | Poistka s kartušou | Microfusibile | Popis |
| * Ak je prítomné | |||
| Priestor | Poistka s kartušou | Microfusibile | Popis |
| * Ak je prítomné | |||
| F01 | – | – | Rezervný |
| F02 | 25 A Čistý | – | Slnečná clona MTR Strecha Dvojité Sklo / Strecha MTR Jedno Sklo |
| F03 | – | 15 A Modrý | MOD Ohrievač Sedadla Predného (Riadenie)* |
| F04 | – | 10 A Červený | Nočný Modul / Monitorovacia Kamera Kontrolóra (DMC) |
| F05 | – | – | Rezervný |
| F06 | – | – | Rezervný |
| F07 | – | – | Rezervný |
| F08 | – | 15 A Modrý | Modul Automatickej Zmeny (AGSM) / Zámok Stĺpika Riadenia |
| F09 | – | – | Rezervný |
| F10 | 40 A Zelený | – | Motor Ventilátora HVAC |
| F11 | – | – | Rezervný |
| F12 | – | 20 A Žltý | Zapaľovač na Cigarety |
| F13 | – | 10 A Červený | Assy Zrkadlo Spätného Pohľadu Interné / Digitálna TV (DTV) – Čína – Japonsko / Strecha Jedno – Dvojité Sklo / Dvere UC1 Dvojité USB RR / Monitorovacia Kamera Interná |
| F14 | – | – | Rezervný |
| F15A | – | – | Rezervný |
| F15B | – | – | Rezervný |
| F 16 | – | 10 A Červený | MOD ORC |
| F17 | – | – | Rezervný |
| F18 | – | – | Rezervný |
| F19 | – | – | Rezervný |
| F20 | – | 10 A Červený | Skupina Konzoly Ventilácie (OHC) s Slnečnou Clonou / Modul Signálnej Invázie / Senzor Invázie / Siréna / Displej Head-Up (HUD) / Digitálna TV (DTV) Čína — Japonsko |
| F21 | 30 Amp Rúž | – | Elektrická Brzda pre Príves — Trh Po-Predaj |
| F22 | – | – | Rezervný |
| F23 | – | – | Rezervný |
| F24 | – | – | Rezervný |
| F25 | – | – | Rezervný |
| F26 | – | – | Rezervný |
| F27 | – | – | Rezervný |
| F28 | – | – | Rezervný |
| F29 | – | – | Rezervný |
| F30 | – | – | Rezervný |
| F31 | – | – | Rezervný |
| F32 | – | 15 A Modrý | MOD ICS Spínač Banka / SW Banka Horná / SW EPB / Modul Spínačov Aux (ASBM) |
| F33 | – | 15 A Modrý | Poistková Skrinka SW / Senzor Vlhkosti Dážď (HRLS) / Zavesenie SW* |
| F34 | – | – | Rezervný |
| F35 | – | 10 A Červený | Ohrievač IRCAM |
| Priestor | Poistka s náplňou | Micropoistka | Popis |
| * Ak je prítomný | |||
| F36 | – | – | Rezerva |
| F37 | – | – | Rezerva |
| F38 | – | – | Rezerva |
| F39 | – | – | Rezerva |
| F40 | – | – | Rezerva |
| F41A | – | 10 A Červená | MOD Trieda Cestujúci / Blokovanie Stĺpika Riadenia |
| F41B | – | 10 A Červená | Rezerva |
| F42A | – | 10 A Červená | Systém Parktronics MOD (PTS) / MOD Hmatová spätná väzba z jazdného pruhu / Modul prívesu |
| F42B | – | 10 A Červená | MOD Ovládanie HVAC / Motor ERC Prz / Motor ERC RR |
| F43A | – | – | Rezerva |
| F43B | – | – | Rezerva |
| F44 | – | 15 A Modrá | Cluster MOD CCN / MOD SGW (Kybernetická bezpečnosť) |
| F45 | – | – | Rezerva |
| F46 | – | – | Rezerva |
| F47A | – | – | Rezerva |
| F47B | – | – | Rezerva |
| F48A | – | – | Rezerva |
| F48B | – | – | Rezerva |
| F49 | – | 7,5 A Hnedá | MOD RF HUB / Modul Zapaľovania (MD KIN) |
| F50A | – | 10 A Červená | Modul Poistková Skrinka Telematika (TBM) / MOD Modul Displej Cestujúci Predný (FPDM) / MOD DCSD* |
| F50B | – | 10 A Červená | Diagnostika Dverí 1 a 2 |
| F51A | – | – | Rezerva |
| F51B | – | – | Rezerva |
| F52 | – | – | Rezerva |
| F53 | – | 20 A Žltá | MOD CMCM (rádio) |
| F54A | – | – | Rezerva |
| F54B | – | – | Rezerva |
| F55 | – | – | Rezerva |
| F56 | – | – | Rezerva |
| F57 | – | – | Rezerva |
| F58 | – | – | Rezerva |
| F59 | – | – | Rezerva |
| F60 | – | – | Rezerva |
| F61 | – | – | Rezerva |
| F62A | – | – | Rezerva |
| F62B | – | – | Rezerva |
| F63A | – | 15 A Modrá | Media HUB #1 Frt / Porta UC1 Doppio USB Frt / Piastra di Ricarica Wireless MOD (WCPM) – iba High/Premium |
| F63B | |||
O Jeep Grand Cherokee (2004-2022)
Jeep Grand Cherokee je populárny model SUV, ktorý bol vyrábaný v rokoch 2004 až 2022. Tento model je známy svojou robustnosťou, pohodlným interiérom a schopnosťou zvládať rôzne terény. Počas týchto rokov bol Grand Cherokee dostupný s rôznymi motorizáciami, vrátane benzínových a naftových motorov, ktoré ponúkali rôzne úrovne výkonu a efektivity. Vozidlo sa vyznačuje aj pokročilými technológiami a bezpečnostnými prvkami, ktoré z neho robia ideálnu voľbu pre rodiny aj jednotlivcov, ktorí hľadajú spoľahlivé a výkonné SUV.
Schéma poistkovej skrinky Jeep Grand Cherokee
Táto stránka zobrazuje schému poistkovej skrinky pre model Jeep Grand Cherokee, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza pod kapotou alebo v interiéri vozidla, často na strane vodiča. Schémy na tejto stránke zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a spoľahlivosť vozidla, preto je dôležité mať vždy prístup k presným informáciám o jej usporiadaní a funkciách.
