Jeep Compass (2012-2022) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Jeep Compass (2012–2022), získaš informácie o polohe panelov poistiek vnútri vozidla a naučíš sa priradenie každej poistky (rozloženie poistiek).
Jeep Compass (2012) – schéma poistkovej skrinky
Rok výroby: 2012
Integrovaná riadiaca jednotka
Integrovaná riadiaca jednotka sa nachádza v motorovom priestore blízko skupiny filtra vzduchu.
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Prázdny | – | Prázdny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2) | – | 15 | Modul riadenia AWD / 4WD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3) | – | 10 | Spínač svetla centrálnej zadnej brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | 10 | Spínač zapaľovania / modul klasifikácie cestujúcich | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | 20 | Trailer Tow | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | 10 | Elektrické zrkadlo / Ovládanie satelitného rádia / hands-free | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | 30 | Vytiahnutie so vypnutým zapaľovaním | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | 30 | Vytiahnutie so vypnutým zapaľovaním | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 40 | – | Elektrické sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | 20 | Elektrické zámky / vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | 15 | Napájacie zásuvky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | 20 | Inverter 115 V. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | 20 | Zapaľovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | 10 | Súprava smeroviek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 40 | – | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | 15 | Lampa na strop / otvárateľná strecha / motor stierača zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | 10 | Modul bezdrôtového ovládania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | – | Relé automatického vypnutia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | 20 | Zosilňovače rádia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | 15 | Rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | 10 | Modul / Signalizátor vniknutia – ak je prítomný v výbave | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | 10 | Kúrenie, klimatizácia / kompas | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | – | 15 | Relé automatického vypnutia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | 15 | Výkon otváracej strechy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | – | 10 | Vyhrievané zrkadlo – ak je prítomné v výbave | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | – | 15 | Relé automatického vypnutia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | – | 10 | Modul riadenia airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | – | 10 | Modul riadenia airbagu / modul klasifikácie cestujúcich | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | – | – | Teplé auto (nevyžaduje poistku) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | – | 20 | Vyhrievané sedadlo – ak je prítomné v výbave | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | – | 10 | Umývač svetlometov – ak je prítomný v výbave | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 30 | – | Relé automatického vypnutia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | – | 10 | Modul riadenia J1962 Conn / Pohonný systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 30 | – | Ventil zablokovania brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 40 | – | Zámková pumpa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 30 | – | Ovládanie svetlometu / umývača / inteligentného skla – ak je prítomné v výbave | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | – | 25 | Vyhrievač naftového paliva – ak je prítomný v výbave | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Jeep Compass (2016-2017) – schéma poistkovej skrinky
Rok výroby: 2016, 2017
Modul napájania integrovaný
Modul napájania integrovaný sa nachádza v motorovom priestore blízko skupiny filtra vzduchu.
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | – | Ťahanie prívesu – ak je súčasťou výbavy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2) | – | 15 | Modul riadenia AWD / 4WD – ak je súčasťou výbavy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3) | – | 10 | Spínač svetla centrálnej zadnej brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | 10 | Kľúč na zapaľovanie / pružina časovača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | 20 | Napájanie batérie pre Power Tech | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | 10 | Elektrické zrkadlo / satelitné ovládanie rádia / hands-free | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | 30 | Vytiahnutie so vypnutým zapaľovaním | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | 30 | Vytiahnutie so vypnutým zapaľovaním | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 40 | – | Elektrické sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | 20 | Elektrické zámky / vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | 15 | Predpoistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | 20 | Inverter striedavého prúdu 115 V – ak je súčasťou výbavy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | 20 | Zapaľovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | 10 | Sada smeroviek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 40 | – | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | 15 | Lampa na strop / otvárateľná strecha / motor stierača zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | 10 | Modul bezdrôtového ovládania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | – | Relé automatického vypnutia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | 20 | Zosilňovače rádia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | 15 | Rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | 10 | Modul / Signalizátor vniknutia – ak je prítomný v výbave | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | 10 | Kúrenie, klimatizácia / kompas | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | – | 15 | Relé automatického vypnutia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | 15 | Napájanie otváracej strechy – ak je prítomné v výbave | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | – | 10 | Vyhrievané zrkadlo – ak je prítomné v výbave | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | – | 15 | Relé automatického vypnutia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | – | 10 | Modul riadenia airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | – | 10 | Modul riadenia airbagu / modul klasifikácie pasažierov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | – | – | Teplé vozidlo (nevyžaduje poistku) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | – | 20 | Vyhrievané sedadlo – ak je prítomné v výbave | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | – | 10 | Umývač svetlometov – ak je prítomný v výbave | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 30 | – | Relé automatického vypnutia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | – | 10 | Modul riadenia J1962 Conn / Pohonný systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 30 | – | Ventil zablokovania brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 40 | – | Čerpadlo zablokovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 30 | – | Riadenie svetlometu / umývača skla / inteligentného skla – ak je prítomné v výbave | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | – | 25 | Vyhrievač naftového paliva – ak je prítomný v výbave | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Jeep Compass – schéma poistkovej skrinky
Rok výroby: 2020, 2021.
Poistky zapaľovača cigariet (zásuvky napájania) v Jeep Compass sú poistky F18 (batožinový priestor), F20 (zapaľovač cigariet), F30 (batožinový priestor) v poistkovej skrinke v motorovom priestore a poistka F94 v vnútornej poistkovej skrinke.
Poloha
Motorový priestor

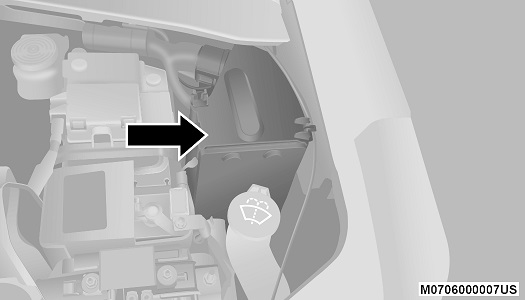

Panel poistiek v motorovom priestore sa nachádza na ľavej strane motorového priestoru.

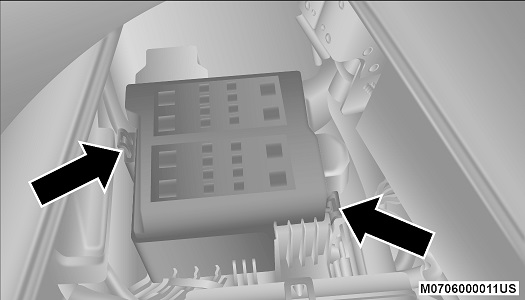

Aby ste sa dostali k poistkám, odstráňte prístupový kryt z ľavého zadného panelu nákladného priestoru.
2020

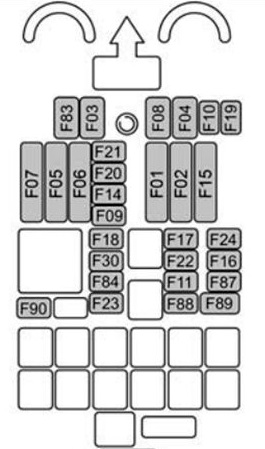

Poistková skrinka v motorovom priestore
| Incavo | Fusibile Maxi | Fusibile a cartuccia | Mini fusibile | Descrizione | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Incavo | Fusibile Maxi | Fusibile a cartuccia | Mini fusibile | Descrizione | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F01 | 70 Amp Tan | – | – | Modul počítača karosérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 | 70 Amp Tan | – | – | Modul počítača karosérie, jednotka zadného rozvodu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | – | 30 Amp Růžová s HID svetlami
20 Amp modrá bez HID svetiel |
– | Napájanie modulu riadenia karosérie, svetlá HID | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F04 | – | 40 Amp hnedá | – | Elektronický riadiaci modul bŕzd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | – | 40 Amp hnedá | – | PTC ohrievač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 40 A oranžová | – | – | Relé štartovacieho motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 40 A oranžová | – | – | Jednotka zadného rozvodu pre použitie prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | – | 30 Amp Růžová | – | Napájanie TCM;
AGSM; Riadenie riadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | – | – | 7,5 A hnedá | ECM;
TCM; Riadenie ventilátora chladiča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | – | – | 20 A žltá | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | – | – | 20 A žltá – motory na plyn a naftu 1,4 l
25 A priehľadná— motory 2,4 l/urea |
Vstrekovače paliva ECM/PCM/UREA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | – | 7,5 A hnedá | Ohrievač olejovej vaničky naftového motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 40 A oranžová | – | – | Čerpadlo modulu riadenia bŕzd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | – | 10 A červená | Napájanie modulu riadenia motora, automatická prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | – | – | 10 A červená | Sekundárne zaťaženia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | – | – | 20 A žltá | Napájanie zapaľovania zadnej zásuvky 12 V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyvŕtanie | Maxi poistka | Poistka s kartridžou | Mini poistka | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | – | – | 7,5 A Hnedá | Kompresor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | – | – | 20 A Žltá | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | – | – | 20 A Žltá | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | – | – | 20 A Žltá – motor na plyn
15 Amp Modrá – motor diesel |
Plyn – Cievka zapaľovania/injektor paliva;
Diesel – Dieselové komponenty. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | – | – | 30 A Zelená | Ohrievač skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | – | – | 15 A Modrá | Jednotka napájania elektronického automatického prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | – | – | 20 A Žltá (podľa výberu zákazníka, prechod z F18) | Batožinový priestor: 12 V Konštantné napájanie batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F81 | 60 Amp Modrá | – | – | Modul žhavičov;
Napájanie batérie DDCT SDU. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F82 | – | 40 A Zelená | – | Ohrievač filtra na naftu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | – | 40 A Zelená | – | Ventilátor HVAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | – | – | 30 A Zelená | Napájanie, Pohon všetkých kolies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | – | – | 5 A Hnedá | Automatická prevodovka volič prevodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | – | – | 7,5 A Hnedá | Vyhrievané vonkajšie zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F89 | – | – | 30 A Zelená | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F90 | – | – | 5 A Hnedá | Senzor IBS (stav nabitia batérie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fxx | – | – | 10 A Červená | Relé pre kontrolu dvojitej batérie s prevodom NON DDCT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 A Hnedá | Relé pre kontrolu dvojitej batérie s DDCT Trans | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka má ďalšie podpery pre poistky ATO nainštalované na dne skrinky.
| Výrez | Poistka ATO / UNIVALO | Popis |
| F1 | 5 Amp béžová | Modul riadenia systému trakcie (4×4/AWD) |
| F2 | 10 A červená | ECM — Začína diagnostické sledovanie |
| F3 | 2 A šedá | Úprava riadenia správy |

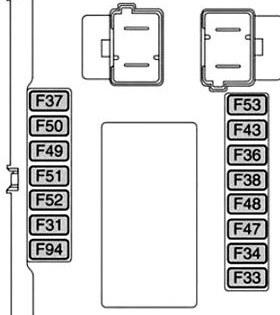

Poistková skrinka v kabíne
| Prechod | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 7,5 A Hnedá | Kontrolór zariadení na zadržiavanie cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 20 A žltá | Okno pre cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 20 A žltá | Kontrolór okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 20 A žltá | Modul alarmu/hlasitý zvuk;
Rádio; Port UCI/USB; VSU; Klimatizácia; Elektronická blokácia riadenia; Elektricky sklopné zrkadlá; Bezpečnosť dverí/DTV. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 10 A červená | Prístrojová doska;
Modul riadenia systému trakcie; Adaptívny tempomat; Ventilátor ECC (HVAC). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 20 A žltá | Zamknutie/odomknutie dverí;
Otvorenie zadného veka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 7,5 A Hnedá | Modul brzdového systému;
Elektrický posilňovač riadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 20 A žltá | Čerpadlo predného a zadného ostrekovača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 20 A žltá | Zdvihák zadného okna vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 20 A žltá | Zdvihák zadného okna vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 7,5 A Hnedá | Asistent parkovania;
Slepý uhol; Stabilizátor napätia; Senzor vlhkosti; Elektronická blokácia riadenia; Senzor teploty; Zrkadlo; Vyhrievané sedadlá; Senzor svetla a dažďa; Spínač štart-stop. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 7,5 A Hnedá | Kontrolór zariadení na zadržiavanie cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 7,5 A Hnedá | Elektronická kontrola klímy;
Klasifikácia cestujúcich; Kamera na cúvanie; Kontrola klímy; Nastavenie svetlometov; Výber terénu; Vyhrievané zadné sklo; Ťahanie prívesu; Zostup do pruhu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 7,5 A Hnedá | Modul uzlového zapínania bez kľúča;
Elektrická parkovacia brzda; Hub RF; Prístrojová doska. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F94 | 15 A modrá | Sedadlo vodiča s bedrovým nastavením;
Napájacie zásuvky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v batožinovom priestore

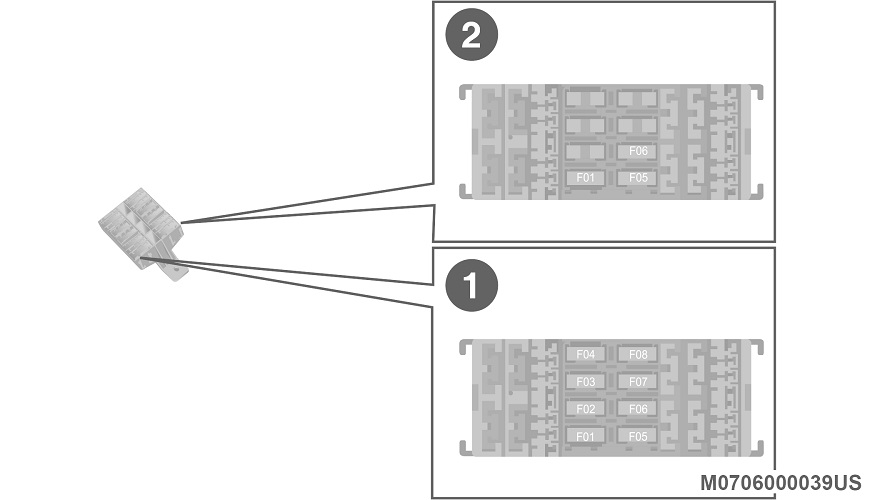

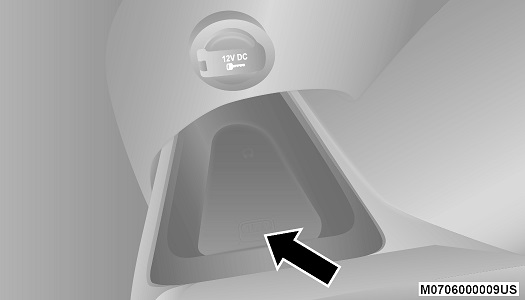

Poistky môžu byť umiestnené v dvoch jednotkách. Podpora poistky č. 1 sa nachádza bližšie k zadnej časti vozidla, zatiaľ čo podpora poistky č. 2 (ak je vybavená ťahaním) sa nachádza bližšie k prednej časti vozidla.
| Hniezdo | Mini poistka | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 30 A zelená | Inverter výkonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30 A zelená | Pamäť | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 20 A žltá | Otvárateľná strecha – ak je prítomná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 30 A zelená | Elektrické sedadlo (strana pasažiera) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 A zelená | Elektrické sedadlo (strana vodiča) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 7,5 A hnedá | Bedrová opierka (elektrické sedadlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 15 A modrá | Vyhrievaný volant;
Vetrané sedadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 A žltá | Vyhrievané sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prehradka | Mini poistka | Popis |
| F1 | 10 A červená | Kanál IGN TTM |
| F5 | 15 A modrá | Vonkajšie osvetlenie ovládača (strana vodiča) |
| F6 | 15 A modrá | Vonkajšie osvetlenie ovládača (strana cestujúceho) |
| F7 | 10 A červená | Napájanie batérie skákača TTM |
Na konzole poistky/relé modulu rozdelenia zaťaženia sa nachádza podpora pre poistku Maxi pre Power Liftgate a podpora pre poistku ATO / Uni Val pre systém audio HIFI.
| Výrez | Maxi poistka | Popis |
| F01 | 30 A zelená | Elektricky ovládané dvere |
| Výrez | Poistka ATO/Uni-Val | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 | 25 A priehľadná | Systém audio HIFI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2021
Poistková skrinka v motorovom priestore
| Incavo | Fusibile Maxi | Fusibile a cartuccia | Mini fusibile | Popis |
| *Ak je prítomné | ||||
| Incavo | Fusibile Maxi | Fusibile a cartuccia | Mini fusibile | Popis |
| *Ak je prítomné | ||||
| F01 | 70 Amp hnedá | – | – | Modul riadenia karosérie |
| F02 | 70 Amp hnedá | – | – | Modul riadenia karosérie, jednotka zadnej distribúcie |
| F03 | – | 30 Amp ružová s HID svetlami
20 Amp modrá bez HID svetiel |
– | Napájanie modulu riadenia karosérie, HID svetlá |
| F04 | – | 40 Amp piesková | – | Elektronický riadiaci modul bŕzd |
| F05 | – | 40 Amp piesková | – | PTC ohrievač |
| F06 | 40 A oranžová | – | – | Relé štartovacieho motora |
| F07 | 40 A oranžová | – | – | Jednotka zadnej distribúcie pre použitie prívesu |
| F08 | – | 30 Amp ružová | – | Napájanie TCM;
AGSM; Riadenie riadenia. |
| F09 | – | – | 7,5 A hnedá | ECM;
TCM; Riadenie ventilátora chladiča. |
| F10 | – | – | 20 A žltá | Klakson |
| F11 | – | – | 20 A žltá – motory na plyn a diesel 1,4 l
25 A Clear — motory 2,4 l/urea |
Vstrekovače paliva ECM/PCM/UREA |
| F14 | – | – | 7,5 A hnedá – Dieselový motor
15 Amp modrá – motor na plyn |
Ohrievač olejovej nádrže diesel;
Benzín – chladiaca pumpa LTR. |
| F15 | 40 A oranžová | – | – | Čerpadlo modulu riadenia bŕzd |
| F 16 | – | – | 10 A červená | Napájanie modulu riadenia motora, automatická prevodovka |
| F17 | – | – | 10 A červená | Sekundárne zaťaženia motora |
| Vyvŕtanie | Maxi poistka | Poistka s náplňou | Mini poistka | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| *Ak je prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | – | – | 20 A žltá | Batožinový priestor – zásuvka 12V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | – | – | 7,5 A hnedá | Kompresor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | – | – | 20 A žltá | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | – | – | 20 A žltá | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | – | – | 20 A žltá – motor na plyn
15 Amp modrá – motor diesel |
Plyn – Zapaľovacia cievka/injektor paliva;
Diesel – Dieselové komponenty. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | – | – | 30 A zelená | Ohrievač skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | – | – | 15 A modrá | Jednotka napájania elektronického automatu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | – | – | 20 A žltá (podľa výberu zákazníka, prechod z F18) | 12V – batožinový priestor, Konštantné napájanie batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F81 | 60 Amp modrá — motor diesel | – | – | Modul žhavičov;
Napájanie batérie DDCT SDU. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F82 | – | 40 A zelená | – | Ohrievač palivového filtra diesel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | – | 40 A zelená | – | Ventilátor HVAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | – | – | 30 A zelená | Napájanie. Pohon všetkých kolies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | – | – | 5 A hnedá | Automatická prevodovka volič prevodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | – | – | 7,5 A hnedá | Vyhrievané vonkajšie zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F89 | – | – | 30 A zelená | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F90 | – | – | 5 A hnedá | Senzor IBS (stav nabitia batérie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fxx | – | – | 10 A červená | Relé kontroly dvojitej batérie s prevodom NON DDCT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 A hnedá | Relé kontroly dvojitej batérie s DDCT Trans | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka má ďalšie podpery pre poistky ATO nainštalované na dne skrinky.
| Vyvŕtanie | Poistka ATO / UNI-VAL | Popis |
| F1 | 5 Amp Béžová | Modul riadenia systému trakcie (4×4/AWD) |
| F2 | 10 A Červená | ECM — Začína diagnostické zisťovanie |
| F3 | 2 A Šedá | Úprava riadenia správy |
Poistková skrinka v kabíne
| Vyvýšenina | Poistka s čepeľou | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 7,5 A Hnedá | Kontrolór zariadení na zadržiavanie cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 20 A Žltá | Okno pre cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 20 A Žltá | Kontrolór okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 20 A Žltá | Modul alarmu/hlasitá siréna;
Rádio; Port UCI/USB; VSU; Klimatizácia; Elektronická blokácia riadenia; Elektricky sklopné zrkadlá; Bezpečnosť dverí/DTV. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 10 A Červená | Prístrojová doska;
Modul kontroly systému trakcie; Adaptívny tempomat; Ventilátor ECC (HVAC). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 20 A Žltá | Zamknutie/odomykanie dverí;
Otvorenie zadného veka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 7,5 A Hnedá | Modul brzdového systému;
Elektrické posilňovač riadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 20 A Žltá | Čerpadlo predného a zadného umývača skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 20 A Žltá | Zdvihák zadného okna naľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 20 A Žltá | Zdvihák zadného okna napravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 7,5 A Hnedá | Asistent parkovania;
Slepý uhol; Stabilizátor napätia; Senzor vlhkosti; Elektronická blokácia riadenia; Senzor teploty; Zrkadlo; Vyhrievané sedadlá; Senzor svetla a dažďa; Spínač štart-stop. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 7,5 A Hnedá | Kontrolór zariadení na zadržiavanie cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 7,5 A Hnedá | Elektronická kontrola klímy;
Klasifikácia cestujúcich; Kamera na cúvanie; Kontrola klímy; Nastavenie svetlometov; Výber terénu; Vyhrievané zadné sklo; Ťahanie prívesu; Zostup v pruhu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 7,5 A Hnedá | Modul uzlového zapínania bez kľúča;
Elektrická parkovacia brzda; Hub RF; Prístrojová doska. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F94 | 20 A Žltá | Sedadlo vodiča s bedrovou opierkou;
Napájacie zásuvky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v batožinovom priestore
Poistky môžu byť umiestnené v dvoch jednotkách. Podpora poistky č. 1 sa nachádza bližšie k zadnej časti vozidla, zatiaľ čo podpora poistky č. 2 (ak je vybavená ťahaním) sa nachádza bližšie k prednej časti vozidla.
| Podpora poistky č. 1 | ||
| Výrez | Mini poistka | Popis |
| * Ak je prítomné | ||
| F1 | 30 A zelená | Inverter výkonu |
| F2 | 30 A zelená | Pamäť |
| F3 | 20 A žltá | Otváracia strecha * |
| F4 | 30 A zelená | Elektrické sedadlo (strana pasažiera) |
| F5 | 30 A zelená | Elektrické sedadlo (strana vodiča) |
| F6 | 7,5 A hnedá | Bedrová opierka (elektrické sedadlá) |
| F7 | 15 A modrá | Vyhrievaný volant;
Vetrané sedadlá. |
| F8 | 20 A žltá | Vyhrievané sedadlá |
| Podpora poistky č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Incavo | Mini poistka | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 A červená | Kanál IGN TTM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 A modrá | Externé osvetlenie ovládača (strana vodiča) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15 A modrá | Externé osvetlenie ovládača (strana cestujúceho) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 A červená | Napájanie batérie skokového štartéra TTM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Na konzole poistky/relé modulu distribúcie zaťaženia sa nachádza podpora pre poistku Maxi pre Power Liftgate a podpora pre poistku ATO / UNI-VAL pre systém audio HIFI.
| Vyvŕtanie | Poistka Maxi | Popis |
| F01 | 30 A zelená | Elektricky ovládané zdvíhacie dvere |
| Výrez | Poistka ATO / UNI-VAL | Popis |
| F02 | 25 A priehľadná | Audio systém HIFI |
Jeep Compass – schéma poistkovej skrinky
Rok výroby: 2022.
Poloha
Motorový priestor
P panel poistiek v motorovom priestore sa nachádza na ľavej strane motorového priestoru.
Poistková skrinka v motorovom priestore
| Výrez | Patrónová poistka | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Ak je prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výrez | Patrónová poistka | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Ak je prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F01 | 50 A červená (benzín) | – | Jednotka riadenia prevodovky Smart Driver (TDSU) (benzín) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 A modrá (nafta) | Žhaviaca sviečka DCTT SDU BATT (nafta) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | 40 A oranžová | – | Kanál PTC 1* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F04 | 30 A hnedá | – | Zadný ohrievač (EBL)* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 40 A oranžová | – | TTM* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 40 A oranžová | – | SCR* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | 20 A žltá | – | Kanál SLM LT* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | 30 A hnedá | – | AGSM / DCSM / TCM / DTCM / SCCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 20 A žltá | – | Kanál SLM RT* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 A žltá | – | BCM Feed 3 / (spínač štartovania a FB a/start/stop a relé FB v BCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 40 A oranžová | – | Čerpadlo BSM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 A oranžová | – | Ventily BSM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 40 A oranžová | – | Ohrievač filtra na naftu* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 40 A oranžová | – | Poistka relé štartovacieho motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 40 A oranžová | – | Relé štartovacieho motora * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 A oranžová | – | Ventilátor HVAC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | – | 2 A šedá | Jednotka riadenia stĺpika riadenia (SCCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | – | 7,5 A hnedá | Jednotka riadenia motora (ECM);
Relé ventilátora chladiča. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | – | 7,5 A hnedá | Kompresor klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | – | 7,5 A hnedá | Ohrievanie bočných zrkadiel * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | – | 20 A žltá | LT HID lampa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | – | 20 A žltá | Bedrové nastavenie (iba sedadlo vodiča)* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | – | 25 A Čistiť
20 A žltá |
Jednotka riadenia motora (ECM);
Palivové vstrekovače |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29A a B | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | – | 20 A žltá | RT HID lampa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | – | 15 A modrá | Bezdrôtová nabíjačka / SW Bank Inferior 2 / SW Bank Inferior LT a RT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | – | 20 A žltá (benzín) | Palivové vstrekovače / Zapaľovacie cievky / Kondenzátory zapaľovacích cievok (benzínový motor) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 A modrá (nafta) | UEGO (02) Senzor – Upstream & Downstream / Modul žhaviacich sviečok / Čerpadlo oleja / Senzor hmotnosti vzduchu / EGR chladiaci by-pass / Otočný aktor / SNSR UEGO DSL Upstream / Chladenie čerpadla UREA (naftový motor) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prehradka | Patrónová poistka | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Ak je prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | – | 10 A červená | Relé relé kontroly napájania cievky 2.4 Iba aplikácia s dvoma batériami (XHZ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34A a B | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | – | 10 A červená | Porta UCI2 / Mod CVPM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | – | 10 A červená | ECM / TCM / AGSM / DCSM / STM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | – | 20 A žltá | Pri nabíjačke – napájanie zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | – | – | Pri nabíjačke Cargo Power (Môže byť nahradené poistkou 20 A v priamom napájaní batérie F42) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | – | 30 A hnedá | Modul riadenia prevodovky (DTCM) Napájanie AWD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | – | 30 A hnedá | Ohrievanie predného skla* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | – | 15 A modrá | Modul riadenia prevodovky (TCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | – | 5 A hnedá | Modul riadenia prevodovky (DTCM) Napájanie ECU | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | – | 20 A žltá | Napájanie NOX SNSR (naftový motor) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | – | 5 A hnedá | Modul automatickej prevodovky (AGSM) (Nafta & Benzín) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F55 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F56 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | – | 20 A žltá | Pri nabíjačke RR (12 V APO) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F58 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F59 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F60 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F61 | – | 20 A žltá | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F62 | – | 5 A hnedá | Inteligentný senzor batérie (IBS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F63 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F64 | – | 10 A červená | MOD DCSD / kit hands-free Liftgate / UCI + port USB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F65 | – | 20 A žltá | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F66 | – | 20 A žltá | Zapaľovač cigariet* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F67 | – | 10 A červená | Modul riadenia motora (ECM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v kabíne
| Výrez | Čepová poistka | Popis |
| *Ak je prítomné | ||
| F31 | 7,5 A Hnedá | Kontrolér zariadení na zadržiavanie pasažierov |
| F33 | 20 A Žltá | Pohyb motora okna |
| F34 | 20 A Žltá | Kontrolér motora okna |
| F36 | 20 A Žltá | Modul alarmu/sirény;
Rádio; Port USB/UCI; VSU; Klimatizácia; Elektronická blokácia riadenia; Elektricky sklopné zrkadlá; Bezpečnostné dvere/DTV. |
| F37 | 10 A Červená | Prístrojová doska;
Modul riadenia prevodovky; Adaptívny tempomat; Ventilátor ECC (HVAC). |
| F38 | 20 A Žltá | Zamknutie/odomknutie dverí;
Uvoľnenie zadného veka. |
| F42 | 7,5 A Hnedá | Modul brzdového systému;
Elektrický posilňovač riadenia. |
| F43 | 20 A Žltá | Čerpadlo predného a zadného ostrekovača |
| F47 | 20 A Žltá | Zdvihák zadného okna naľavo |
| F48 | 20 A Žltá | Zdvihák zadného okna napravo |
| F49 | 7,5 A Hnedá | Asistent parkovania;
Detekcia mŕtveho uhla; Stabilizátor napätia; Senzor vlhkosti; Elektronická blokácia riadenia; Senzor teploty; Zrkadlo; Vyhrievané sedadlá; Senzor svetla a dažďa; Spínač štart-stop. |
| F50 | 7,5 A Hnedá | Kontrolér zariadení na zadržiavanie pasažierov |
| F51 | 7,5 A Hnedá | Elektronická kontrola klímy;
Klasifikácia pasažierov; Kamera pre cúvanie; Kontrola klímy; Nastavenie svetlometov; Výber terénu; Vyhrievanie zadného skla; Ťahanie prívesu; Úprava jazdného pruhu. |
| F53 | 7,5 A Hnedá | Modul bezkľúčového zapaľovania;
Elektrická parkovacia brzda; RF náboj; Prístrojová doska. |
| F94 | 15 A Modrá | Sedadlo vodiča s bedrovou oporou;
Napájacie zásuvky. |
O Jeep Compass (2012-2022)
Jeep Compass, vyrábaný v rokoch 2012 až 2022, je kompaktné SUV, ktoré kombinuje robustný dizajn s modernými technológiami. Tento model je známy svojou spoľahlivosťou a všestrannosťou, čo ho robí ideálnym pre mestské aj terénne jazdy. Compass ponúka rôzne možnosti motorov, vrátane benzínových a dieselových variantov, ktoré poskytujú optimálnu rovnováhu medzi výkonom a efektívnosťou. Interiér vozidla je priestranný a pohodlný, s množstvom moderných funkcií a bezpečnostných systémov, ktoré zvyšujú komfort a bezpečnosť cestujúcich.
Schéma poistkovej skrinky Jeep Compass
Táto stránka zobrazuje schému poistkovej skrinky pre Jeep Compass, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti palubnej dosky. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo je kľúčové pre identifikáciu a výmenu poistiek. Pri výmene vždy používajte poistky s rovnakou ampérovou hodnotou, aby ste predišli poškodeniu elektrického systému. Poistková skrinka je dôležitou súčasťou vozidla, a preto je dôležité mať prehľad o jej konfigurácii a funkcii.
