Jeep Grand Cherokee 4xe (2022) – poistková skrinka

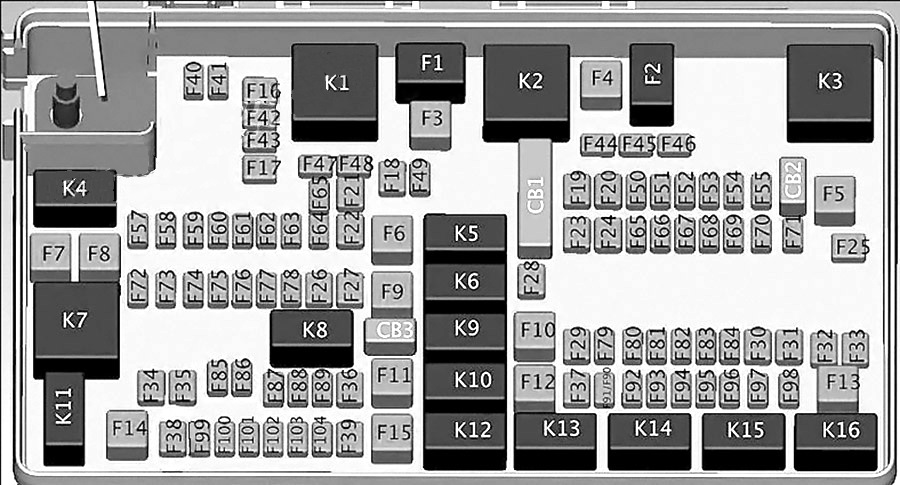

Jeep Grand Cherokee 4xe – schéma poistkovej skrinky
Rok výroby: 2022.
Centrum distribúcie napájania (PDC)

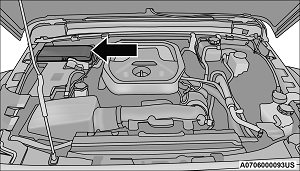

Centrum distribúcie napájania sa nachádza v motorovom priestore blízko batérie. Toto centrum obsahuje poistky s kartúšami, mini poistky a relé. Horný kryt PDC je označený etiketou, ktorá uvádza polohu, funkciu a veľkosť každej poistky/relé, ktoré je možné udržiavať.
| Incavo | Fusibile a cartuccia | Mini fusibile | Descrizione | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Incavo | Fusibile a cartuccia | Mini fusibile | Descrizione | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F01 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 | 40 A zelená | – | Motor štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | – | 5 A hnedá | Inteligentný senzor batérie (IBS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F04 | – | 20 A žltá | Palivové čerpadlo MTR/FPCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | – | 5 A hnedá | Bezpečnostné dvere | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | – | 15 A modrá | Čerpadlo chladenia pri nízkej teplote (LTR) — ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | – | 15 A modrá | Modul riadenia prevodovky TCM-8HP CYGNUS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | – | 15 A modrá | Jadro kľúča na zapaľovanie (KIN)/hub na rádiovú frekvenciu (RF HUB)/elektrický zámok stĺpika riadenia (ESCL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | – | 10 A červená | Port UCI (USB a AUX) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | – | 25 A Priehľadná | HIFI zosilňovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | – | 15 A modrá | Sada ukazovateľov prístrojovej dosky (IPC)/spínač – sada elektrických zariadení s vysokou odolnosťou (SWITCH BANK-HD ELEC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | – | 10 A červená | Spojka klimatizácie (AC CLUTCH) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30 Amp Ružová | – | Riadiaca jednotka karosérie (CBC) 1-VNÚTORNÉ OSVETLENIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | – | 20 A žltá | ZADNÝ TERGICRISTALLO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | – | 10 A červená | Modul riadenia motora (ECM)/Modul riadenia prevodového systému (PCM)/Modul generátora motora (MGU) PREBUDENIE/Zebra napájania (PPU) PREBUDENIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | – | 10 A červená | Modul riadenia prevodového systému (PCM)/Modul riadenia motora (ECM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | – | 10 A červená | Presun modulu cez kábel (MOD_SBW) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 40 A zelená | – | Riadiaca jednotka karosérie (CBC) 2 VNÚTORNÉ OSVETLENIE #1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 30 Amp Ružová | – | Predné stierače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 40 A zelená | – | Riadiaca jednotka karosérie (CBC) 3-ZAMYKANIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 40 A zelená | – | Riadiaca jednotka karosérie (CBC) 4 VNÚTORNÉ OSVETLENIE #2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | – | 10 A červená | DIAGNOSTICKÝ PORT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | – | 10 A červená | Kúrenie Vetranie Klimatizácia Mod (HVAC CTRL MOD)/Zámok stĺpika riadenia (SCL)/Modul klasifikácie cestujúcich (OCM)/Modul detekcie prítomnosti vodiča (DPDM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | – | 10 A červená | Systém ParkTronics (PTS)/modul infračervenej kamery (IRCM)/kontrolky deaktivácie airbagov (AIRBAG DISABLE LMPS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | – | 10 A červená | Systém elektronickej stabilizácie (ESC)/elektrický-hydraulický posilňovač riadenia (EHPS)/modul riadenia Smart Bar (SBCM) PREBUDENIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 30 Amp Ružová | – | PMP BRZDOVÉ — ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 30 Amp Ružová | – | MODUL ŤAŽNÉHO ZARIADENIA — Ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 30 Amp Ružová | – | KONEKTOR ŤAŽNÉHO ZARIADENIA 7W — ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 20 A modrá | – | Modul riadenia motora ECM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | – | 15 A modrá | Modul riadenia prevodového systému (DTCM)/zámok nápravy (AXLE LOC) FT_RR | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | – | 15 A modrá | Prístrojový panel (IC)/Bezpečnostná brána (SGW) PREBUDENIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | – | 10 A červená | Napájanie relé na kontrolu napájania (vypnutie/zapnutie elektrické)/rezerva (generátor so štartovaním cez remenicu) — v závislosti od vybavenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 20 A žltá | VÝSTUP PWR (NABÍJANIE) BATT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | – | 10 A červená | Infračervená kamera (IRCAM) OHRIEVAČE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | – | 20 A žltá | VÝSTUP PWR (NABÍJANIE) ZAPAĽOVANIE* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | – | 10 A červená | AUTO HDLP LVL MOD/LVL MTR/HDLP SW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 |
| Vyvŕtanie |
Poistka s kartúšou |
Mini poistka |
Popis |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F56 | – | 10 A červená | SENZOR TEPLINY V AUTE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | – | 20 A žltá | Vyhrievané predné sedadlo vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F58 | – | 20 A žltá | Vyhrievané predné sedadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F59 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F60 | – | 15 A modrá | Modul komfortného volantu (CSWM) (HTD STR WHEEL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F61 | – | 10 A červená | Senzor mŕtveho uhla ľavý (LBSS)/Senzor mŕtveho uhla pravý (RBSS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F62 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F63 | – | 10 A červená | Kontrolér imobilizácie pasažierov (ORC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F64 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F65 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F66 | 40 A zelená | – | VENTILÁTOR HVAC MTR Predný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F67 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F68 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F69 | – | 5 A hnedá | Skupina generátora MGU Generátor štartovania na remeň (BSG) — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F70 | – | 25 A Priehľadná | INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F71 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F72 | – | 10 A červená | HD ELEC ACC PKG — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F73 | 20 A modrá | – | PWR TOP LT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F74 | 20 A modrá | – | PWR TOP RT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F75 | – | 10 A červená | Modul napájania — modul riadenia batériového paketu a modul napájania pomocného (PPU-BPCM a APM) Generátor štartovania na remeň (BSG) — v závislosti od vybavenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F76 | – | 20 A žltá | ECM (plyn)/PCM (DSL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F77 | – | 10 A červená | VYHRIEVANÉ ZRKADLÁ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F78 | – | 10 A červená | POČÍTAČ/ANTIVÍRUS/SIGNÁL/CENZORY VSTUPU | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F79 | – | 20 A žltá | Modul CTRL INTELIGENTNÉHO PÁSMA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F80 | – | 15 A modrá | Modul riadenia systému prenosu (PCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F81 | 30 Amp Ružová | – | ODMRAZOVAČ ZADNÉHO SKLA (EBL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F82 | 30 Amp Ružová | – | VYHRIEVANIE PALIVA — ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | 60 A žltá | – | ZAPAĽOVACIA SVIEČKA — ak je prítomná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | 30 Amp Ružová | – | RIADIACA JEDNOTKA VYHRIEVANIA UREY — ak je prítomná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F85 | – | 10 A červená | SENZOR PM — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F86 | 30 Amp Ružová | – | PMP VAC FRENANT 2 — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | – | 10 A červená | NAPÁJANIE/DEKOMPRESIA PMP — Ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | 20 A modrá | – | SENZOR NOx #1/ #2 — AK je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F89 | – | 10 A červená | Modul riadenia stĺpca riadenia (SCCM) / tempomat (CRUISE CTL) / digitálna televízia (DTV) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F90 | 20 A modrá | – | PARKOVANIE TRAILER LMP — ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F91 | – | 20 A žltá | KLAXÓN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F92 | 40 A zelená | – | HD ACCY #2 — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F93 | 40 A zelená | – | HD ACCY #1 — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F94 | – | 10 A červená | Monitorovanie tlaku pneumatík (TPM)/systém hub RF (CORAX) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F95 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F96 | – | 10 A červená | ZRKADLO PWR SW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F97 | – | 20 A žltá | RÁDIO/TBM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F98 | – | 10 A červená | SW BANK-HD ELEK/OFF ROAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F99 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F100 | 30 Amp Ružová | – | ESC-ECU A VENTILY | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F101 | 30 Amp Ružová | – | Modul riadenia systému prenosu (DTCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F102 | – | 15 A modrá | DVOJITÝ USB PORT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F103 | – | 15 A modrá | HD ACCY #3 — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F104 | – | 15 A modrá | PUMPA CHLAĎENIA PPU — ak je prítomná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F105 | – | 10 A červená | Integrovaný centrálny stav (ICS)/klimatizácia s teplovzdušným ventilátorom (HVAC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F106 | 50 A červená | – | Elektronická regulácia rýchlosti (ESC)-PUMPA MTR | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F107 | – | 20 A žltá | BRZDA/RIADENIE TRAILER LT — ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F108 | – | 15 A modrá | HD ACCY #4 — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F109 |
