Jeep Wrangler TJ (1997-2006) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Jeep Wrangler TJ (1997–2006), získaš informácie o polohe panelov poistiek vo vnútri vozidla a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Jeep Wrangler TJ
Týka sa vozidiel vyrobených v rokoch:
1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Poistka pre zapaľovač cigariet (zásuvky napájania) v Jeep Wrangler je zodpovedná za poistky 18 alebo 19 v priestore pre cestujúcich a 17 v motorovom priestore (2003-2006).
Priestor pre cestujúcich

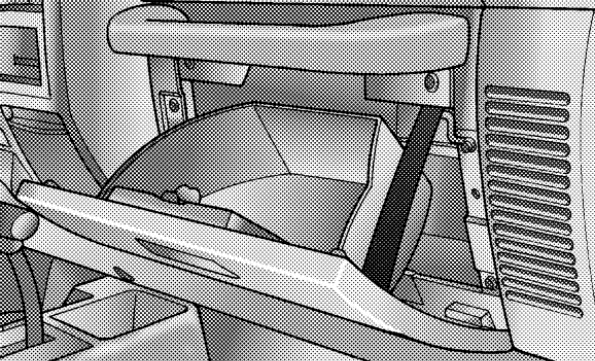

Panel poistiek sa nachádza za odkladacou schránkou.

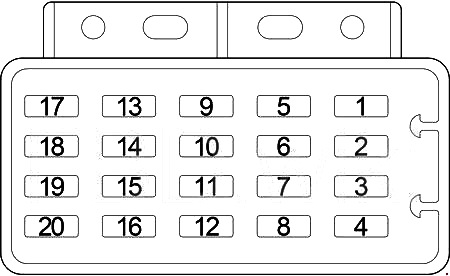

| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Spínač svetlometov (multifunkčný spínač);
Modul imobilizéra kľúč Sentry. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Spínač svetiel stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 / 20 | 1997-1998: Relé svetiel hmlových svetiel č. 1 (20A);
1999-2002: Lampa “PRNDL”, spínač lampy hmlových svetiel predných, rádio, spínač odmrazovača zadného okna (hore), kontrola vykurovania klimatizácie, spínač stierača/post striekacie zariadenie (hore), palubná doska, spínač lampy hmlových svetiel zadných, spínač svetlometov (10A) 2003-2006: Subwoofer, filter rádia a relé (20A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Spínač sklonu dverí vodiča, spínač sklonu dverí pasažiera;
Relé svetiel hmlových svetiel č. 1; Relé svetiel hmlových svetiel č. 2; Relé svetiel hmlových svetiel zadných. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Modul kontroly airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Motor stierača zadného okna (hard top);
Stierač zadného okna/spínač striekacieho zariadenia (hard top). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Spínač poloha parkovanie/neutrál (PNP) (automatická prevodovka);
Spínač svetiel cúvania (manuálna prevodovka); Kontrolór ABS; Relé spojky kompresora klimatizácie; Relé odmrazovača zadného okna; Relé ABS. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 / 20 | 1997-1998: Kontrola vykurovania klimatizácie (20A);
1999-2006: Kontrola vykurovania klimatizácie, modul HVAC, relé motora ventilátora, aktívátor dverí miešania (10 A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Modul kontroly airbagu;
Spínač zapnutia/vypnutia airbagu pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 10 | Elektromagnet zámok brzdy;
Prístrojová doska; Kompas/zrkadlo teploty. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | 1997-1998: Modul denného svietenia, elektromagnet spojky meniča krútiaceho momentu, elektroventil EVAP/čistenie pracovného cyklu, relé spojky kompresora klimatizácie, modul imobilizéra, čerpadlo detekcie únikov EVAP, moduly riadenia hnacieho ústrojenstva, relé automatického vypnutia, relé čerpadla paliva, relé odmrazovača zadného okna;
1999-2006: Modul denného svietenia, elektromagnet spojky meniča krútiaceho momentu, elektromagnet EVAP/čistenie pracovného cyklu, relé spojky kompresora klimatizácie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | 1997-1998: Lampa „PRNDL“, spínač lampy hmlových svetiel vpredu, rádio, spínač odmrazovača zadného okna (horná časť hard), kontrola ohrievača klimatizácie, spínač stierača/post striekacieho zariadenia (horná časť hard), prístrojová doska, spínač lampy hmlových svetiel vzadu;
1999-2006: Modul imobilizéra kľúča Sentry, relé čerpadla paliva, relé automatického vypnutia, modul riadenia hnacieho ústrojenstva, relé senzora kyslíka za ohrievačom, relé senzora kyslíka pred ohrievačom |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Spínač smeroviek/núdzového svetla (multifunkčný spínač);
Spínač zapnutia/vypnutia airbagu pasažiera (roky ’97-’98). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 / 20 / 25 | 1997-1999: Spínač stierača predného skla, motor stierača predného skla (20 A);
2000-2002: Spínač stierača predného skla, motor stierača predného skla (25 A); 2003-2006: Rádio (10A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | 1997-2002: Rádio;
2003-2006: Spínač odmrazovača zadného okna (horná časť hard) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Motor vyrovnávania svetlometov;
Spínač vyrovnávania svetlometov; Relé svetiel hmlových svetiel vzadu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 / 25 | 1997-2002: Spínač odmrazovača zadného okna (hard top) (10A);
2003-2006: Motor stierača predného skla, spínač stierača predného skla (multifunkčný spínač) (25 A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 / 20 | 1997-2002: Napájanie pomocného zariadenia, ktoré nie je prepínateľné (15 A);
2003-2006: Zapaľovač cigariet/napájacia zásuvka, prepínateľné napájanie pomocného zariadenia (20 A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | 1997-2002: Zapaľovač cigariet/napájacia zásuvka, prepínateľné napájanie pomocného zariadenia;
2003-2006: Rezerva |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Relé motora štartovania motora;
Spínač polohy pedálu spojky (manuálna prevodovka). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vano motore
Vaše vozidlo je vybavené centrom distribúcie elektrickej energie umiestneným v motorovom priestore blízko batérie.
V tomto centre napájania sú poistky a kartúšové poistky, relé ISO a mini (mikro) poistky. Štítok vo vnútri krytu na zacvaknutie identifikuje každý prvok, aby sa uľahčila výmena, ak je to potrebné. Kartúšové a mini (mikro) poistky je možné zakúpiť u autorizovaného predajcu.

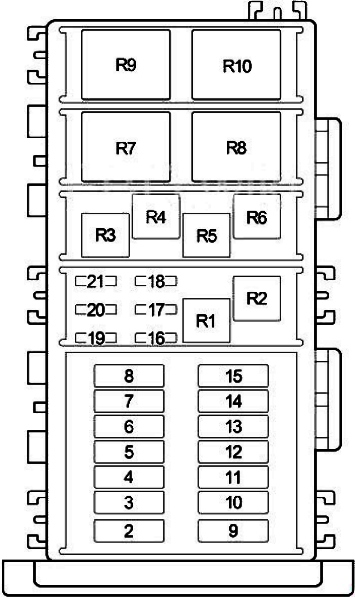

1997-1998
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 | Spínač zapnutia (poistka (priestor pre cestujúcich): “5”, “6”, “7”, “8”, “20”);
Relé motora štartovania motora; Spínač poloha pedálu spojky (manuálna prevodovka). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Spínač zapnutia (relé zapaľovač cigariet/príslušenstvo, poistka (priestor pre cestujúcich): “9”, “10”, “11”, “13”, “14”, “15”) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 | Blok poistiek priestor pre cestujúcich: “1”, “2”, “3” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 40 | Relé zapaľovač cigariet/príslušenstvo (blok poistiek v priestore pre cestujúcich: “18”, “19”) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Relé automatického vypnutia;
Modul kontrola skupiny pohonu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Spínač smeroviek/núdzového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Spínač svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | Relé motora ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | Relé ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 40 | Relé motora čerpadla ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 40 | Relé odmrazovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 17 | 10 | Lampa s kupolou;
Prístrojová doska; Údaje konektor; Rádio; Pomocná lampa; Závesná lampa; Lampa s kupolou so zvukovou lištou. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Relé motora čerpadla ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Relé spojky kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Cievka zapaľovania;
Palivový vstrekovač; Senzor kyslíka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Automatické vypnutie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Motor čerpadla ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Motor na štartovanie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Ohrievač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

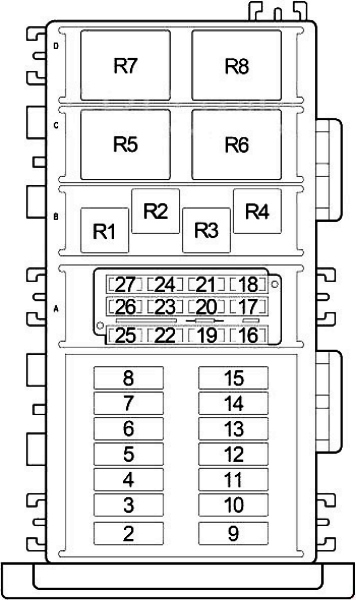

1999
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 | Spínač zapnutia (poistka (priestor pre cestujúcich): “5”, “6”, “7”, “8”);
Relé motora štartovania motora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Spínač zapnutia (relé zapaľovača cigariet/príslušenstva, poistka (priestor pre cestujúcich): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “20”) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 | Poistka (priestor pre cestujúcich): “1”, “2” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 40 | Relé zapaľovača cigariet/príslušenstva (poistka (priestor pre cestujúcich): “19”, “18”) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Relé automatického vypnutia;
Modul riadenia skupiny pohonu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Spínač smeroviek/núdzového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Spínač svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | Jednotka HVAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | Relé ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 40 | Relé motora čerpadla ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 40 | Relé odmrazovača zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Relé spojky kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Injektor paliva;
Špirála zapaľovania (2,5 l). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 | 20 | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Žiarovka pod kapotou;
Žiarovka na ľavej kupole; Žiarovka na pravej kupole; Rádio; Údajový konektor; Žiarovka na kupole (hard top); Žiarovka na kupole Sound Bar (audio systém 4). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Relé motora čerpadla ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Relé svetiel hmloviek č. 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | Čerpadlo na detekciu únikov;
Senzor kyslíka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Automatické vypnutie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Motor čerpadla ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Motor štartovania motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Ohrievač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

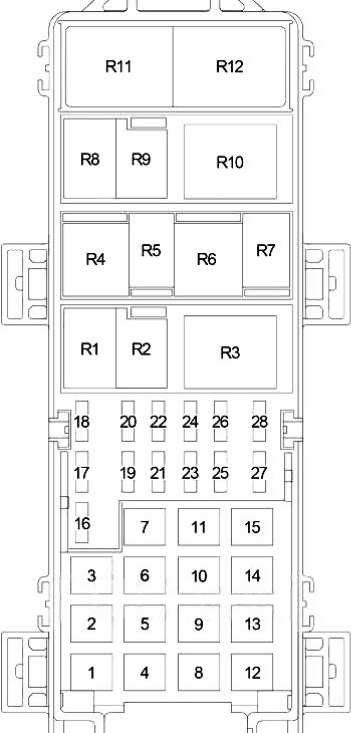

2000-2006
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 | Relé motora ventilátora (HEVAC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 | Relé odmrazovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 40 | Poistka (priestor pre cestujúcich): “1”, “2”, “3” / vonkajšie osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 | Ventilátor chladiča vysoká rýchlosť;
Ventilátor chladiča nízka rýchlosť. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | 2000-2002: nepoužíva sa; 2003-2006: Relé riadenia prevodovky |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 / 40 | 2000-2001: Relé motora čerpadla ABS (40A);
2002: Relé motora štartovania motora, spínač zapnutia (poistka (priestor pre cestujúcich): “5”, “6”, “7”, “8”) (40 A); 2003-2006: Relé motora štartovania motora, spínač zapnutia (poistka (priestor pre cestujúcich): “5”, “6”, “7”, “8”) (30 A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 / 30 | 2000-2001: Relé ABS (30A);
2002: Spínač multifunkcie (20 A); 2003-2006: Nepoužíva sa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40 | 2000-2001: Relé motora štartovania motora, spínač zapnutia (poistka (priestor pre cestujúcich): “5”, “6”, “7”, “8”);
2002-2006: Motor ABS |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 / 30 | 2000-2004: Relé automatického vypnutia, modul riadenia pohonnej jednotky (30 A);
2005-2006: Relé automatického vypnutia (ASD), modul riadenia pohonnej jednotky (20A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 / 40 | 2000-2001: Spínač svetlometov (30A);
2002-2006: HD/LP (40A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Aktivácia signálu/spínač svetiel havarijného stavu/uloženie IOD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Ventil ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 40 | Spínač zapnutia (poistka (priestor pre cestujúcich): “17”, “18”, “19”) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | 2000-2001: Spínač zapnutia (relé zapaľovača/príslušenstva, poistka (priestor pre cestujúcich): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “22”), spínač polohy pedála spojky (manuálna prevodovka);
2002: Spínač zapnutia (poistky (priestor pre cestujúcich): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “20”), spínač polohy pedála spojky (manuálna prevodovka); 2003-2006: Nepoužíva sa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 40 / 50 | 2000-2001: Zapaľovač/relé príslušenstva (poistka (priestor pre cestujúcich): “19”), poistka (priestor pre cestujúcich): “18” (40 A);
2002: Poistka: “24” (50A); 2003-2006: Poistka: “26” / IOD (50A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 / 15 | 2000-2001: Senzor kyslíka (10A);
2002-2004: Relé vykurovania za senzorom kyslíka (15A); 2005-2006: Nepoužíva sa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | 2000-2001: Relé vykurovania senzora kyslíka za zariadením, relé vykurovania senzora kyslíka pred zariadením;
2003-2006: Zásuvka napájania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Spínač multifunkcie (predné hmlové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | 2000-2002: nepoužíva sa;
2003-2006: Rádio |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 21 | 10 | Relé spojky kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | 2000-2002: nepoužíva sa;
2003-2006: Spínač zapaľovania (poistky (vano passeggeri): “9”, “10”, “11”, “12”, “13”, “14”, “22”), spínač polohy pedála spojky (manuálna prevodovka) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20 | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 / 20 | 2000-2001: Nepoužíva sa;
2002: Stropná lampa, prístrojová doska, dátový konektor, rádio, stropná lampa, lampa pod kapotou, stropná lampa so zvukovou lištou (10 A) 2003-2006: Relé zadného zásobníka (balík Off-road), predný zásobník (balík Off-road) (20A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | 2000-2001: Stropná lampa, prístrojová doska, dátový konektor, rádio, vykurovacia lampa, zavesená lampa, stropná lampa so zvukovou lištou;
2002-2006: Nepoužíva sa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 / 20 | 2000-2001: Zapaľovacia cievka, vstrekovač paliva (20A);
2003-2006: Stropná lampa, prístrojová doska, dátový konektor, spínač uzamknutia nápravy (balík off-road), vykurovacia lampa, kompas/zrkadlo teploty, lampa pod kapotou (10 A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | 2000-2002: nepoužíva sa;
2003-2006: Multifunkčný spínač |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 / 20 | 2000-2001: ABS (10A);
Prepínanie spojky 2003-2006: Relé automatického vypínania, zapaľovacia cievka, vstrekovač paliva, kondenzátor cievky (20 A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Automatické vypínanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | 2000-2002: nepoužíva sa;
2003-2006: Kontrola prevodovky |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Motor štartovania motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | 2000-2004: Vykurovač dolného senzora kyslíka;
2005-2006: Nepoužíva sa |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | 2000-2001: Vykurovač predného senzora kyslíka;
2002-2006: Hmlové svetlo |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Ohrievač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | 2003-2006: Predný zásobník (balík off-road);
2005-2006: Rýchly ventilátor chladiča (2,4 l PowerTech) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | 2000-2001: ABS;
2003-2006: Zadný zásobník (balík off-road); 2005-2006: Ventilátor chladiča nízkej rýchlosti (2,4 l PowerTech) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Jeep Wrangler TJ (1997-2006)
Jeep Wrangler TJ, vyrábaný v rokoch 1997 až 2006, je ikonický model známy svojou robustnosťou a schopnosťou zvládnuť aj náročný terén. Tento model je charakteristický svojím klasickým dizajnom s odnímateľnou strechou a dverami, čo umožňuje skutočný pocit slobody pri jazde. Wrangler TJ bol ponúkaný s rôznymi motormi, vrátane populárneho 4,0-litrového radového šesťvalca, ktorý poskytoval dostatočný výkon pre terénne dobrodružstvá. Vďaka svojej odolnej konštrukcii a spoľahlivosti sa stal obľúbeným medzi nadšencami off-road jazdy.
Schéma poistkovej skrinky Jeep Wrangler TJ
Táto stránka zobrazuje schému poistkovej skrinky pre Jeep Wrangler TJ, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenie poistkovej skrinky v tomto modeli je pod prístrojovou doskou na strane vodiča a pod kapotou v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických komponentov vášho Jeep Wrangler TJ.
