Infiniti G35 (2002-2015) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Infiniti G35 (2002–2015), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistkových skríň a relé – Infiniti G35
Týka sa vozidiel vyrobených v rokoch:
Kabína
- Modul riadenia karosérie (BCM)
- Poistková skrinka
- 2005-2007: Riadiaca jednotka automatického polohovania trakcie
- Riadiaca jednotka pohonu všetkých kolies (AWD)
- 2002-2004: Riadiaca jednotka VDC/TCS/ABS
- Vyhrievané relé pre sedadlá
- Obvodový spínač
- Anténa GPS
- Displej a zosilňovač automatickej klimatizácie
- Zosilňovač antény proti krádeži (NATS)
- 2006-2007: Jednotka blokovania riadenia
- 2006-2007: Jednotka inteligentného kľúča
- Riadiaca jednotka Navi
- Modul riadenia motora (ECM)
- 2005-2007: Prijímač pre bezkľúčový prístup
- 2002-2004: Modul riadenia prevodovky (TCM)
2005-2007: Riadiaca jednotka VDC/TCS/ABS - Coupé: Riadiaca jednotka sedadla (strana pasažiera)
- Jednotka diagnostického senzora airbagu
- Naklonenie/senzor bočného G
- Riadiaca jednotka sedadla (strana vodiča)

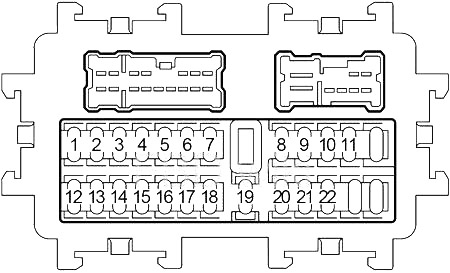

Schéma poistkovej skrinky v kabíne
Panel poistiek sa nachádza v dolnej časti na strane vodiča za panelom nôh.
| Číslo | Ampéry [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampéry [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Vstrekovače paliva, modul riadenia karosérie (BCM): (elektrické okno, otváracia strecha, systém diaľkového otvárania vozidla bez kľúča, systém inteligentného kľúča, zosilňovač antény Nissan Anti Theft System (NATS), telefón, varovný signál), modul riadenia motora (ECM), kombinovaný spínač, svetlomet, systém denného svietenia, systém automatického osvetlenia, smerovky a varovné svetlá, vnútorné osvetlenie kabíny, mapa svetla, osvetlenie kozmetického zrkadla, osvetlenie batožinového priestoru, osvetlenie zámku zapaľovania, vstupné svetlá, spínač svetla batožinového priestoru, spínač dverí na strane vodiča/cestujúceho, spínač zamykania a odomykania dverí, spínač kľúča dverí, riadiaca jednotka polohovača automatického ťahu, systém sklonu a teleskopický | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Napájanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Audio jednotka, displej a automatický zosilňovač klimatizácie, satelitný rádio tuner, riadiaca jednotka Navi, kombinovaný merací prístroj, spínač Navi, displej jednotka, jednotka hore a dole (displej), TEL adaptér jednotka, modul riadenia karosérie (BCM), jednotka inteligentného kľúča, systém varovania proti krádeži, spínač diaľkového ovládania zrkadla dverí, kombinovaný spínač, svetlomet, systém denného svietenia, systém automatického osvetlenia, smerovky a varovné svetlá, riadiaca jednotka polohovača automatického ťahu, systém sklonu a teleskopický | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Odvlhčovač vonkajších zrkadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Riadiaca jednotka sedadla vodiča, systém denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Kompresor klimatizácie (ECV), displej a automatický zosilňovač klimatizácie, ovládač klimatizácie a audia, riadiaca jednotka Navi, jednotka hore a dole (displej), TEL adaptér jednotka, modul riadenia motora (ECM), jednotka inteligentného kľúča, kompas, spínač automatickej brzdy systému riadenia rýchlosti (ASCD), spínač automatickej spojky systému riadenia rýchlosti (ASCD) (M/T), relé odvlhčovača zadného skla, relé vyhrievaného sedadla, relé zamykania prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 10 | Diagnostický senzor airbagov, riadiaca jednotka systému klasifikácie cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Kombinovaný merač, automatické vnútorné zrkadlo proti oslneniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | 2002-2004: Senzory pomeru vzduch-palivo, vyhrievané kyslíkové senzory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Sedan (2002-2003): Woofer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | 2005-2007: Riadiaca jednotka karosérie (BCM): (elektrické okno, elektrický zámok, otváracia strecha, systém varovania proti krádeži, elektrické sedadlo, telefón, systém diaľkového otvárania vozidla bez kľúča, systém inteligentného kľúča, otváranie batožinového priestoru, systém proti krádeži Nissan (NATS) zosilňovač antény, varovný signál), kombinovaný spínač, svetlomet, systém denného svietenia, automatický osvetľovací systém, smerovky a varovné svetlá, vnútorné svetlá, mapové svetlá, svetlá kozmetických zrkadiel, svetlá batožinového priestoru, osvetlenie zámku zapaľovania, svetlá na vstupe, spínač svetla batožinového priestoru, spínač dverí na strane vodiča/cestujúceho, spínač zamykania a odomykania dverí, spínač kľúča dverí, riadiaca jednotka polohovača automatického ťahu, riadiaca jednotka sedadla vodiča, spínač pamäte sedadla, relé napájania, systém naklonenia a teleskopický, relé zamykania prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Kombinovaný merač, displej a automatický zosilňovač klimatizácie, akustický signál varovania inteligentného kľúča, automatické vnútorné zrkadlo proti oslneniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Spínač brzdových svetiel, riadiaca jednotka VDC/TCS/ABS, jednotka inteligentného kľúča, riadiaca jednotka motora (ECM), riadiaca jednotka aktívneho riadenia zadných kolies (RAS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Spínač kľúča, riadiaca jednotka karosérie (BCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Sedan (2004-2006): Riadiaca jednotka pohonu všetkých kolies (AWD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

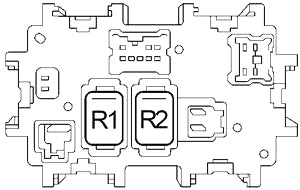

| R1 | Ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Komora motora
- Jednotka riadenia denného svietenia
- Poistková skrinka №1
- Poistková skrinka relé
- Poistková skrinka №2
- Blok poistiek
- Motor stierača predného skla
- Aktivátor VDC
- Poistková skrinka relé VDC
Poistková skrinka komory motora 1
Blízko batérie.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 31 | 20 | Coupé (2006-2007): Relé zadného motora aktívneho riadenia (RAS), riadiaca jednotka zadného aktívneho riadenia (RAS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | 2005-2007: Modul riadenia prevodovky (TCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | 2005-2007: Modul inteligentného kľúča, spínač kľúča a spínač ovládania zapaľovania, modul riadenia karosérie (BCM), modul zámku riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 15 | Modul riadenia motora (ECM), konektor na pripojenie dát | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 15 | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Alternátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 15 | Audio jednotka, zosilňovač BOSE, satelitný rádio tuner, riadiaca jednotka Navi, displej, adaptér TEL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | Relé vyhrievaných sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 50 | Modul riadenia karosérie (BCM): (elektrické okno, elektrický zámok, otváracia strecha, elektrické sedadlo, systém varovania proti krádeži, riadiaca jednotka automatického ťahového polohovania, telefón, varovný signál, systém diaľkového otvárania bez kľúča, systém inteligentného kľúča, otváranie batožinového priestoru, systém proti krádeži Nissan (NATS) zosilňovač antény), kombinovaný spínač, svetlomet, systém denného svietenia, systém automatického osvetlenia, smerovky a varovné svetlá, vnútorné svetlá, mapové svetlá, svetlá na kozmetických zrkadlách, svetlá batožinového priestoru, osvetlenie zámku zapaľovania, vstupné svetlá, spínač svetla batožinového priestoru, spínač dverí na strane vodiča/cestujúceho, spínač Lock a Unlock na dverách, spínač kľúča na dverách, systém sklonu a teleskopický | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | 40 | Relé ventilátora chladenia č. 1, relé ventilátora chladenia č. 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | 40 | Relé ventilátora chladenia č. 1, relé ventilátora chladenia č. 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | 50 | Relé motora VDC/TCS/ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | 30 | Relé elektromagnetického ventilu VDC/TCS/ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | 40 | Spínač zapaľovania, relé štartéra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Rezervná žiarovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka motorového priestoru 2
Pri batérii.
Schéma (Typ 1, 2002-2004)
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | 10 | Relé lampy cúvania (A/T), modul riadenia prevodovky (TCM (A/T)), spínač lampy cúvania (M/T), jednotka riadenia Navi, systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | 15 | Relé predných hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | 15 | Relé zapaľovania, procesor IPDM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 20 | Relé predných stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 10 | Relé zadných svetiel (predné/zadné bočné svetlá, parkovacie svetlá, zadné svetlá, osvetlenie evidenčného čísla, kombinovaný prístroj, osvetlenie: (spínač navigácie, jednotka riadenia navigácie, displej a automatický zosilňovač klimatizácie, klimatizácia a audio ovládač, audio jednotka, spínač VDC mikrofónu, automatická prevodovka, núdzový spínač, popolník, zásuvka zapaľovača cigariet, spínač vyhrievaného sedadla, spínač audio ovládania na volante, spínač ASCD, spínač otvorenia batožinového priestoru, spínač ovládania osvetlenia, horná lampa odkladacej schránky, lampa odkladacej schránky), procesor IPDM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 15 | Relé motora ovládania klapky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 20 | Relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | 20 | Relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | 10 | Relé klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 10 | Relé predného stierača, relé predného vysokého stierača, procesor IPDM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 15 | Relé palivového čerpadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | 15 | Relé modulu riadenia motora (ECM) (zapaľovacie cievky, kondenzátor, elektromagnetický ventil na ovládanie časovania sacieho ventilu, magnetická brzda na ovládanie časovania výfukového ventilu, senzor hmotnostného prietoku vzduchu, senzor polohy kľukového hriadeľa, senzor polohy vačkového hriadeľa, elektromagnetický ventil na reguláciu objemu vetrania nádrže EVAP, nádrž EVAP ventil na ovládanie vetrania, senzor polohy na ovládanie časovania výfukového ventilu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | 15 | Pravý svetlomet (osvetlenie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | 15 | Ľavý svetlomet (osvetlenie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | 10 | Ľavý svetlomet (diaľkové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 86 | 10 | Svetlomet pravý (diaľkové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | 10 | Čerpadlo predného ostrekovača, kombinovaný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | 10 | Riadiaca jednotka VDC/TCS/ABS, systém denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | 10 | Konektor na prenos dát, spínač blokovania spojky, relé štartovacieho motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Chladiaci ventilátor (č. 3) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Chladiaci ventilátor (č. 2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Chladiaci ventilátor (č. 1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Svetlomet (súmrakové svetlá) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Svetlomet (diaľkové svetlá) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Predný svetlomet proti hmle | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Štartovací motor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Motor riadenia klapky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Modul riadenia motora (ECM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma (Typ 2, 2005-2007)
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | 10 | Relé svetiel vzadu (svetlá polohy predné/zadné bočné, parkovacie svetlá, zadné svetlá, osvetlenie evidenčného čísla, kombinovaný prístroj, osvetlenie: (spínač navigácie, riadiaca jednotka navigácie, displej a automatický zosilňovač klimatizácie, klimatizácia a audio kontrolér, audio jednotka, spínač VDC mikrofónu, automatická prevodovka, núdzový spínač, popolník, zásuvka zapaľovača cigariet, spínač vyhrievaného sedadla, spínač audio ovládania na volante, spínač ovládania ASCD, spínač otvorenia batožinového priestoru, spínač ovládania osvetlenia, horná lampa odkladacej schránky, lampa odkladacej schránky), procesor IPDM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | 10 | Svetlomet pravý (diaľkové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | 20 | Relé predných stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Coupé (2007): Relé predného stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 10 | Svetlomet ľavý (diaľkové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 20 | Relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 15 | Svetlomet pravý (svetlá polohy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 15 | Relé modulu riadenia motora (ECM) (zapaľovacie cievky, kondenzátor, elektromagnetický ventil na ovládanie časovania sacieho ventilu, magnetická brzda na ovládanie časovania výfukového ventilu, senzor hmotnostného prietoku vzduchu, senzor polohy kľukového hriadeľa, senzor polohy vačkového hriadeľa, elektromagnetický ventil na reguláciu objemu vetrania nádrže EVAP, nádrž EVAP ventil na ovládanie vetrania, senzor polohy na ovládanie časovania výfukového ventilu, systém proti krádeži Nissan (NATS), zosilňovač antény | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | 15 | Relé zapaľovania, procesor IPDM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | 10 | Relé klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 20 | Relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 15 | Relé palivovej pumpy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | 10 | Riadiaca jednotka VDC/TCS/ABS, riadiaca jednotka zadného aktívneho riadenia (RAS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | 10 | Relé svetla cúvania (A/T), modul riadenia prevodovky (TCM (A/T)), spínač svetla cúvania (M/T), riadiaca jednotka Navi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | 10 | Čerpadlo predného umývača skiel, kombinovaný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 85 | 15 | Senzory pomeru vzduch-palivo, vyhrievané kyslíkové senzory |
| 86 | 15 | Ľavý svetlomet (osvetlenie polohy) |
| 87 | 15 | Relé motora riadenia škrtacej klapky |
| 88 | 15 | Relé predných hmlových svetiel |
| 89 | 10 | Konektor dátového pripojenia, spínač uzamykania spojky, relé štartéra |
| R1 | Modul riadenia motora (ECM) | |
| R2 | Svetlomet (diaľkové svetlá) | |
| R3 | Svetlomet (osvetlenie polohy) | |
| R4 | Štartér | |
| R5 | Zapaľovanie | |
| R6 | Chladiaci ventilátor (č. 3) | |
| R7 | Chladiaci ventilátor (č. 1) | |
| R8 | Chladiaci ventilátor (č. 2) | |
| R9 | Motor riadenia škrtacej klapky | |
| R10 | Čerpadlo paliva | |
| R11 | Predný hmlový svetlomet | |
Poistková skrinka relé motorového priestoru
| Číslo | Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R1 | Denné svetlo (č. 1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Odomknutie na strane cestujúceho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Denné svetlo (č. 2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

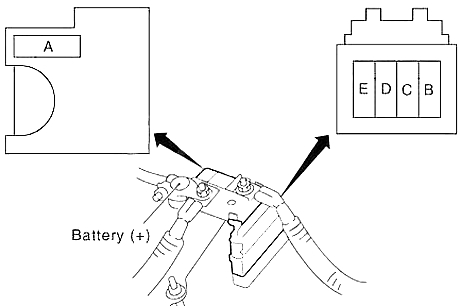

Blok poistiek
| Číslo | Ampére [A] | Popis |
|---|---|---|
| A | 120 | Poistka: “B”, “C” |
| B | 100 | Poistka: “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “H”, “I”, “J”, “K”, “M” |
| C | 80 | 2002-2004: Relé vysokých svetlometov (Poistky: “85”, “86”), Relé nízkych svetlometov (Poistky: “83”, “84”), Poistky: “72”, “74”, “75”, “76”, “77”, “79” |
| 2005-2007: Relé vysokých svetlometov (Poistky: “72”, “74”), Relé nízkych svetlometov (Poistky: “76”, “86”), Poistky: “71”, “73”, “75”, “87”, “88” | ||
| D | 60 | Relé príslušenstva (Poistky: “5”, “6”, “7”), Relé ventilátora (Poistky: “10”, “11”), Poistky: “18”, “19”, “20”, “21”, “22” |
| E | 80 | Relé zapaľovania (Poistky: “71”, “80”, “81”, “87”, “88”, “89”), Poistky: “73”, “78”, “82” |
Schéma poistiek a relé – Infiniti G35
Vzťahuje sa na vozidlá vyrobené v rokoch:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Poistky v kabíne
Panel poistiek sa nachádza v dolnej časti na strane vodiča za panelom nôh.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Jednotka riadenia predných bezpečnostných pásov v prípade kolízie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Jednotka diagnostického senzora airbagov, jednotka riadenia systému klasifikácie cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Motor nastavenia svetlometov pravý/ľavý, jednotka riadenia kamery, relé zámku prevodovky, spínač automatickej brzdy systému riadenia rýchlosti (ASCD), spínač brzdy inteligentného tempomatu (ICC), jednotka riadenia systému adaptívneho predného osvetlenia (AFS), spínač AFS, konektor dátového rozhrania, zosilňovač kombinovaného merania a klimatizácie, relé vyhrievaného sedadla, jednotka riadenia AV, predná jednotka riadenia aktívneho riadenia na 4 kolesách (4WAS), jednotka riadenia sonaru, ionizátor, dym/senzor vonkajšieho detekovania nepríjemných pachov, relé sedadla ovládaného klimatizáciou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Kombinovaný počítadlo kilometrov, relé núdzového svetla (automatická prevodovka), spínač núdzového svetla (manuálna prevodovka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Zosilňovač BOSE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Pri konektore kľúčov, inteligentný akustický signál kľúča, konektor dátového rozhrania, zosilňovač klimatizácie s kombinovaným meraním, hodiny, automatické vnútorné zrkadlo proti oslneniu, senzor svetla a dažďa, akustický signál na streche | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Spínač svetiel stop, modul riadenia karosérie (BCM), inteligentné relé zastavenia brzdy tempomatu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Zosilňovač BOSE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Kľúč s drážkou, spínač tlačidla na štartovanie, spínač zámku spojky (manuálna prevodovka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Modul riadenia karosérie (BCM), spínač pamäte sedadla, jednotka riadenia automatického umiestnenia motora, kontrola sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Kombinované meranie, zosilňovač klimatizácie s kombinovaným meraním, jednotka riadenia AWD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Vyhrievané zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Ohrievač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | Cabriolet: riadiaca jednotka sklápacieho tvrdého strechy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Cabriolet: riadiaca jednotka sklápacieho tvrdého strechy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | 2006-2011: Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Kombinovaný merací prístroj, unifikovaný merací prístroj a zosilňovač klimatizácie, displej, multifunkčný spínač, riadiaca jednotka AV, modul riadenia karosérie (BCM), adaptér Tel, riadiaca jednotka kamery, spínač diaľkového ovládania vonkajšieho zrkadla, satelitný rádio tuner, CD menič, sonarová riadiaca jednotka, spínač zrušenia sonaru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | 2006-2009: Napájacia zásuvka konzoly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2010-2013: Zapaľovač cigariet, napájacia zásuvka konzoly | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Ohrievač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Predný ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

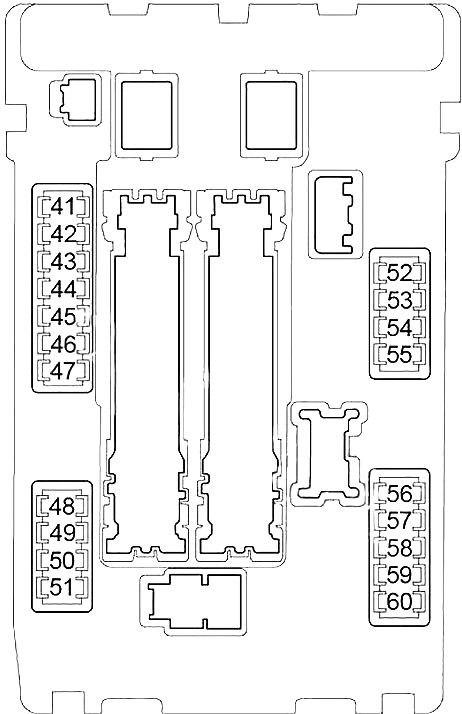

Poistky v motorovom priestore 1
Blízko batérie.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 10 | Relé ventilátora chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 10 | Modul riadenia prevodovky (TCM), spínač režimu snehu, spínač polohy parkovania/neutrálne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 10 | Injektory, modul riadenia motora (ECM), modul riadenia karosérie (BCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 10 | ABS, integrovaný modul senzora inteligentného tempomatu (ICC), senzor uhla riadenia, senzor náklonu/g bočne, riadiaca jednotka asistencie riadenia, riadiaca jednotka AWD, hlavná riadiaca jednotka systému aktívneho riadenia 4 kolies (4WAS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15 | Senzory pomeru vzduch-palivo, vyhrievané kyslíkové senzory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 10 | Čerpadlo ostrekovača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 10 | 2006-2011: Relé blokovania riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2014-2015 (Q40): Relé klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 10 | 2006-2013: Relé klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2014-2015 (Q40): Modul riadenia motora (ECM), relé ECM (cievky zapaľovania, kondenzátor, elektromagnetický ventil na riadenie časovania sacích ventilov, modul riadenia motora, senzor hmotnostného prietoku vzduchu, elektromagnetický ventil na reguláciu objemu nasávania nádrže EVAP, riadenie ventilu na odvod nádrže EVAP), modul riadenia variabilného časovania a zdvihu ventilu (VVEL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 15 | 2006-2013: Modul riadenia motora (ECM), relé ECM (cievky zapaľovania, kondenzátor, elektromagnetický ventil na riadenie časovania sacích ventilov, uvoľnenie magnetu na riadenie časovania výfukových ventilov, modul riadenia motora, senzor hmotnostného prietoku vzduchu, elektromagnetický ventil na reguláciu objemu nasávania nádrže EVAP, ventil na riadenie vetrania nádrže EVAP), modul riadenia variabilného časovania ventilu a zdvihu (VVEL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2014-2015 (Q40): Relé motora riadenia škrtacej klapky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 15 | 2006-2013: Relé motora riadenia škrtacej klapky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52 | 10 | 2006-2013: Svetlomet predný kombinovaný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2014-2015 (Q40): Svetlomet zadný kombinovaný, lampa evidenčného čísla, lampa na čítanie, spínač VDC, spínač na otvorenie batožinového priestoru, kombinovaný spínač (špirálový kábel), hodiny, multifunkčný spínač, riadiaca jednotka AV, lampa v odkladacej schránke, spínač prevodovky A/T, spínač vyhrievaného sedadla (strana vodiča/cestujúceho), spínač režimu jazdy na snehu, spínač diaľkového ovládania zrkadla bočného | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 10 | 2006-2013: Svetlomet zadný kombinovaný, lampa evidenčného čísla, lampa na čítanie, spínač VDC, spínač na otvorenie batožinového priestoru, spínač systému adaptívneho predného osvetlenia (AFS), kombinovaný spínač (špirálový kábel), hodiny, multifunkčný spínač, riadiaca jednotka AV, lampa v odkladacej schránke, zásuvka zapaľovača cigariet, spínač prevodovky A/T, spínač vyhrievaného sedadla (strana vodiča/cestujúceho), spínač režimu jazdy na snehu, spínač diaľkového ovládania zrkadla bočného, spínač zrušenia sonaru, spínač na otvorenie/zatvorenie strechy, spínač sedadla s klimatizáciou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2014-2015 (Q40): Svetlomet ľavý (svetlomety s tlmeným svetlom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 10 | 2006-2013: Svetlomet ľavý (svetlomety s tlmeným svetlom) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2014-2015 (Q40): Svetlomet pravý (svetlomety s tlmeným svetlom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 10 | 2006-2013: Svetlomet pravý (svetlomety s tlmeným svetlom) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2014-2015 (Q40): Svetlomet ľavý (denné svetlá) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 15 | 2006-2013: Svetlomet ľavý (denné svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2014-2015 (Q40): Svetlomet pravý (denné svetlá) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 15 | 2006-2013: Svetlomet pravý (denné svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2014-2015 (Q40): Relé svetlometov predných hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 15 | 2006-2013: Relé svetlometov predných hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 10 | 2011-2013: Relé denných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 2014-2015 (Q40): Relé predného stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 30 | 2006-2013: Relé predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky v motorovom priestore 2
Blízko batérie.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Relé klaksónu 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Alternátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Riadiaca jednotka AWD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 15 | Audio, riadiaca jednotka AV, subwoofer, riadiaca jednotka kamery, telefónny adaptér, satelitný rádio tuner, CD menič | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 15 | Relé vyhrievaného sedadla, relé sedadla ovládaného klimatizáciou (kabriolet) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Modul riadenia prevodovky (TCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 20 | 2006-2010: Relé zadného motora s aktívnym riadením 4 kolies (4WAS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Kabriolet: relé sedadla ovládaného klimatizáciou | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | Relé klaksónu 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 50 | Relé chladiaceho ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | 30 | Riadiaca jednotka predných bezpečnostných pásov v prípade kolízie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis |
|---|---|---|
| H | 30 | Relé štartovania (Poistky: “2”, “3”, “4”) |
| I | 40 | 2006-2010: Riadiaca jednotka predná s aktívnym riadením na 4 kolesá (4WAS) |
| 50 | Cabrio: Hydraulická jednotka | |
| J | – | – |
| K | 40 | Modul riadenia karosérie (BCM), spínač automatický (riadiaca jednotka polohovacieho zariadenia, zásuvka napájania) |
| L | 30 | ABS |
| M | 50 | ABS |
| N | 50 | Relé motora aktívneho ovládača variabilného časovania a zdvihu (VVEL) |
| O | 30 | Cabriolet: modul odkladacieho priestoru, riadiaca jednotka sklopnej pevnej strechy, riadiaca jednotka uzamykania batožinového priestoru |
| R1 | Klakson 1 | |
| R2 | Blokovanie prevodovky | |
Blok pripojenia poistky
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 140 | Generátor, poistka: “B”, “C” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 100 | Poistka: “F”, “H”, “I”, “K”, “L”, “M”, “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 80 | Relé štartovania (poistky: “41”, “42”, “43”, “44”, “45”, “46”, “47”), Poistky: “48”, “50”, “51” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 60 | Horné relé svetlometov (poistky: “54”, “55”), relé svetlometov s nízkou intenzitou (poistky: “56”, “57”), relé zadných svetiel (poistky: “52”, “53”), poistka: “58” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 80 | Relé príslušenstva (poistky: “18”, “19”, “20”), relé ohrievača zadného okna (poistky: “13”, “14”, “15”), relé ventilátora (poistky: “21”, “22”), Poistky: “5”, “6”, “7”, “9”, “10”, “11” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Infiniti G35 (2002-2015)
Infiniti G35, vyrábaný v rokoch 2002 až 2015, je populárny model strednej triedy, ktorý ponúka kombináciu luxusu a výkonu. Tento model je známy svojím elegantným dizajnom a spoľahlivými jazdnými vlastnosťami. G35 bol dostupný v karosárskych verziách sedan a kupé, pričom obe verzie zdieľali rovnaké základné charakteristiky. Pod kapotou sa nachádzali rôzne motory, najčastejšie však 3,5-litrový V6 motor, ktorý poskytoval dostatočný výkon pre dynamickú jazdu. Vďaka svojmu športovému podvozku a precíznemu riadeniu sa Infiniti G35 stal obľúbeným medzi vodičmi, ktorí hľadajú spojenie komfortu a športového zážitku.
Schéma poistkovej skrinky Infiniti G35
Táto stránka zobrazuje schému poistkovej skrinky pre model Infiniti G35, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Poistková skrinka sa v tomto aute typicky nachádza pod palubnou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej konfigurácii a funkciách.
