Infiniti Q70 (2011-2018) – poistková skrinka a relé
Schéma poistiek a relé – Infiniti Q70
Vzťahuje sa na vozidlá vyrobené v rokoch:
2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

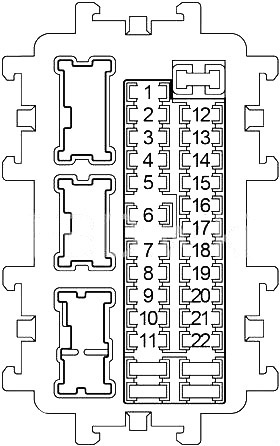

Schéma poistkovej skrinky v kabíne
Blok poistiek sa nachádza v dolnej časti na strane vodiča za panelom nôh.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | 2013-2018: Relé vyhrievaného volantu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Hybrid: senzor uhla riadenia, zvukový signál upozornenia, riadiaca jednotka pokročilých systémov asistencie pri jazde (ADAS), bočný radar vľavo/vpravo, kamera jazdného pruhu, inteligentný tempomat (ICC) relé zastavenia brzdy, ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Jednotka diagnostického senzora airbagov, riadiaca jednotka systému klasifikácie pasažierov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Motor nastavenia svetlometov LH/RH, relé stieračov, relé zámku prevodovky, riadiaca jednotka adaptívneho predného osvetlenia (AFS), zariadenie na automatické ovládanie rýchlosti (ASCD), spínač brzdy, spínač brzdových svetiel, inteligentný tempomat (ICC) spínač brzdy, slnečná clona vzadu, riadiaca jednotka, riadiaca jednotka upozornenia na nízky tlak pneumatík, relé vyhrievaného sedadla, vyhrievané predné sedadlo, spínač (strana vodiča/pasažiera), kompresor (2012-2018), riadiaca jednotka sonar, riadiaca jednotka monitoru Around View (2015-2018), CAN brána, adaptér Tel, riadiaca jednotka telematiky (TCU (2015-2018)), A/C automatický zosilňovač, modul riadenia AV, automatické zrkadlo proti oslneniu, dátový rozhranný konektor, otáčajúci aktor svetlometu LH/RH, senzor detekcie výfukových plynov/externých zápachov (2011-2014), predné ovládacie zariadenie aktívneho riadenia na štyroch kolesách (4WAS) jednotka (2011-2013), ionizátor (2011-2014), vnútorný senzor detekcie zápachov (2011-2014) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Kombinovaný merací prístroj, relé núdzového svetla, spínač ovládania meracieho prístroja, riadiaca jednotka zvuku vozidla pri priblížení pre chodcov (VSP) (hybrid) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | 2013-2018: Montáž zámku batožinového priestoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2011-2012: Relé vyhrievaného volantu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Skupina zámku batožinového priestoru (2013-2018), satelitný rádio tuner (2015-2018), hodiny, automatické zrkadlo proti oslneniu, senzor dažďa, kombinovaný merací prístroj, trojitý spínač, dátový rozhranný konektor, automatický zosilňovač klimatizácie (2014-2018), adaptér Tel (2014-2018), spínač štartovania na tlačidlo (2014-2018), displej (2014-2018), riadiaca jednotka telematiky (TCU (2015-2018)), riadiaca jednotka bezpečnostných pásov pred nárazom vodiča/pasažiera (2011-2014)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Spínač brzdových svetiel, modul riadenia karosérie (BCM), relé zastavenia brzdy inteligentného tempomatu (ICC), relé deaktivácie brzdového svetla č. 1 (hybrid) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Zosilňovač BOSE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | 2012-2018: Riadiaca jednotka pohonu všetkých kolies (AWD), CAN brána, spínač štartovania na tlačidlo (2012-2013), kombinovaný merací prístroj (2012-2013), riadiaca jednotka zvuku vozidla pri priblížení pre chodcov (VSP) (hybrid) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2011-2012: Spínač štartovania na tlačidlo, kombinovaný merací prístroj, CAN brána, riadiaca jednotka pohonu všetkých kolies (AWD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Zosilňovač BOSE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Modul riadenia karosérie (BCM), spínač pamäte sedadla, inteligentný zvukový signál upozornenia na kľúč, relé denných svetiel (2015-2018) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | 2015-2018: Zosilňovač antény NATS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 10 | Ohrievač zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | 2015-2018: Riadiaca jednotka vyhrievaného sedadla vzadu, spínač vyhrievaného sedadla vzadu (LH/RH) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Hybrid: vykurovacia pumpa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | 2013-2018: Zapaľovač cigariet, predný napájací zdroj (2015-2018), napájací zdroj konzoly (2013-2014) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2011-2012: Zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Automatické zosilnenie klimatizácie, satelitný rádio tuner, telefónny adaptér, hlavný spínač okna, multifunkčný spínač, aktívna riadiaca jednotka hluku, zosilňovač BOSE, AV riadiaca jednotka, predný mikrofón (aktívna kontrola hluku), zadný mikrofón (aktívna kontrola hluku), riadiaca jednotka monitoru Around View (2015-2018), telematický spínač (2013-2018), displej (2011-2012) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Napájací zdroj konzoly (2011-2012, 2015-2018), zadný napájací zdroj (2015-2018) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

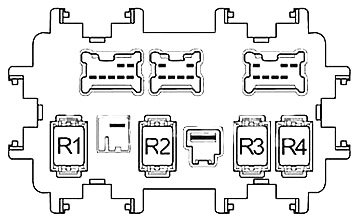

| R1 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Ohrievač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Predný ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Infiniti Q70 (2011-2018)
Infiniti Q70, vyrábaný v rokoch 2011 až 2018, je luxusný sedan, ktorý ponúka kombináciu elegancie, výkonu a moderných technológií. Tento model je známy svojím sofistikovaným dizajnom a vysokou úrovňou komfortu v interiéri. Infiniti Q70 je dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytujú rôzne úrovne výkonu pre rôzne potreby vodičov. Medzi najčastejšie motory patrí 3,7-litrový V6 a 5,6-litrový V8, ktoré zabezpečujú plynulú jazdu a dostatok výkonu na diaľnici aj v meste. Tento model je tiež vybavený pokročilými bezpečnostnými systémami a technológiami pre zlepšenie jazdného zážitku.
Schéma poistkovej skrinky Infiniti Q70
Táto stránka zobrazuje schému poistkovej skrinky pre model Infiniti Q70, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V Infiniti Q70 sú poistkové skrinky zvyčajne umiestnené pod kapotou a v interiéri vozidla, často v blízkosti palubnej dosky. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre udržanie bezpečnosti a funkčnosti vozidla, preto je dôležité mať prehľad o jej obsahu a správne ju udržiavať.
