Infiniti EX25 (2007-2017) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Infiniti EX25 (2007–2017), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Infiniti EX25
Vzťahuje sa na vozidlá vyrobené v rokoch:
2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

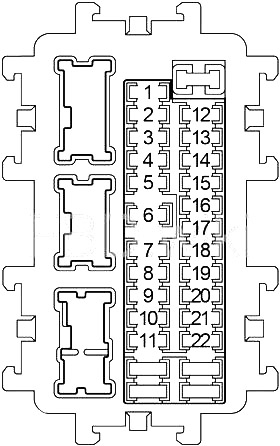

Poistky v kabíne
Panel poistiek sa nachádza v dolnej časti na strane vodiča, za panelom nôh.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Jednotka senzora diagnostiky airbagov, riadiaca jednotka systému klasifikácie pasažierov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Motor nastavenia svetlometov vpravo a vľavo, relé blokovania prevodovky, spínač automatickej brzdy zariadenia na kontrolu rýchlosti (ASCD), spínač brzdy inteligentného tempomatu (ICC), riadiaca jednotka systému adaptívneho predného osvetlenia (AFS), spínač AFS, konektor dátového rozhrania, spínač LDW, riadiaca jednotka sonar, akustický signál varovania pri opustení jazdného pruhu, kombinovaný merací prístroj a zosilňovač klimatizácie, relé vyhrievaného sedadla, riadiaca jednotka AV, spínač zrušenia sonaru, riadiaca jednotka monitorovania životného prostredia, akustický signál, adaptér Tel, kompresor, automatické zrkadlo proti oslneniu, kamera jazdného pruhu, spínač brzdového svetla, spínač varovného systému, ionizátor, senzor detekcie výfukových plynov / vonkajších pachov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Kombinovaný merací prístroj, relé rezervnej lampy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Pri konektore kľúča, inteligentný akustický signál varovania kľúča, konektor dátového rozhrania, kombinovaný zosilňovač klimatizácie, kontrola návratu napájania zadného sedadla, relé uvoľnenia zadného sedadla (ľavé), relé uvoľnenia zadného sedadla (pravé), hodiny, automatické zrkadlo proti oslneniu, riadiaca jednotka monitorovania kamery okolo vozidla, zobrazovacia jednotka, adaptér Tel, satelitný rádio tuner, relé denných svetiel, kombinovaný merací prístroj | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Spínač brzdového svetla, BCM (modul riadenia karosérie), relé zastavenia brzdy inteligentného tempomatu (ICC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Zosilňovač BOSE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Pri konektore kľúča, tlačidlo zapnutia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Spínač pamäte sedadla, riadiaca jednotka automatického nastavenia motora, kontrola sedadla vodiča, vonkajšie zrkadlo, BCM (modul riadenia karosérie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Kombinovaný merací prístroj, riadiaca jednotka pohonu všetkých kolies (AWD), zosilňovač klimatizácie kombinovaného meracieho prístroja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Ohrievač vonkajších zrkadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 | 20 | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Pri konektore predného napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Kombinovaný merací prístroj, unifikovaný merací prístroj a zosilňovač klimatizácie, displej, multifunkčný spínač, riadiaca jednotka AV, adaptér pre iPod, BCM (modul riadenia karosérie), riadiaca jednotka sonar, adaptér Tel, riadiaca jednotka kamery, spínač diaľkového ovládania vonkajších zrkadiel, satelitný rádio tuner, riadiaca jednotka monitoru okolo pohľadu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | 2007-2012: Pri konektore napájania konzoly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2013-2017: Pri konektore napájania konzoly | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Ohrievač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Predný ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Infiniti EX25 (2007-2017)
Infiniti EX25 je luxusné kompaktné SUV, ktoré bolo vyrábané v rokoch 2007 až 2017. Tento model je známy svojím elegantným dizajnom a pohodlným interiérom, ktorý ponúka množstvo moderných technológií. EX25 je vybavený výkonným motorom V6 s objemom 2,5 litra, ktorý poskytuje plynulý a dynamický výkon. Vozidlo je dostupné s pohonom všetkých štyroch kolies, čo zaručuje vynikajúcu trakciu a stabilitu na ceste. Vďaka svojim vlastnostiam a spoľahlivosti je Infiniti EX25 obľúbenou voľbou medzi vodičmi, ktorí hľadajú kombináciu luxusu a výkonu.
Schéma poistkovej skrinky Infiniti EX25
Táto stránka zobrazuje schému poistkovej skrinky pre model Infiniti EX25, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto vozidle sa poistková skrinka zvyčajne nachádza v interiéri pod palubnou doskou a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať k dispozícii presné informácie o jej usporiadaní a funkciách.
