Infiniti Q45 (1990-2006) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Infiniti Q45 (1990–2006), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Schéma poistiek a relé – Infiniti Q45

Týka sa vozidiel vyrobených v rokoch:

1990, 1991, 1992, 1993, 1994, 1995, 1996.

Kabína

1990-1993

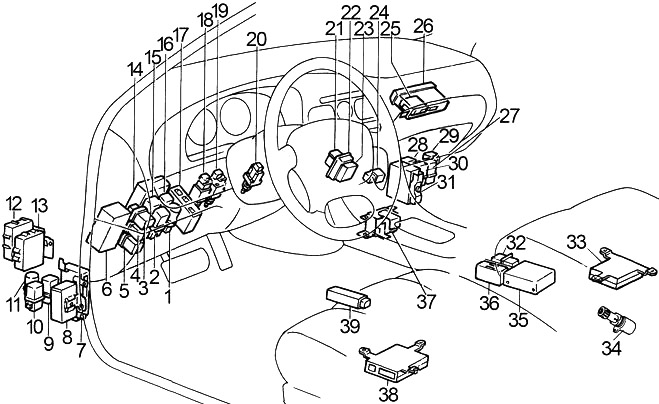

Kabína

1994-1996

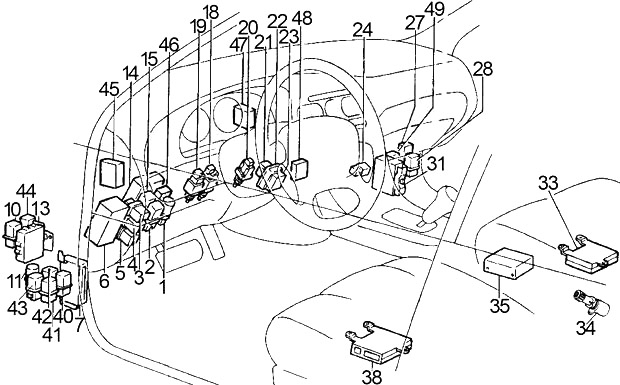

Kabína - 2

  1. Spínač obvodu (blokovanie dverí, zásuvka napájania)
  2. Pripojená blikačka
  3. Relé príslušenstva č. 2
  4. Relé príslušenstva č. 1
  5. Relé zapaľovania č. 1
  6. Poistková skrinka
  7. Modul riadenia prevodovky (TCM)
  8. 1990-1993: Časovač blokovania dverí č. 1
  9. 1990-1993: Relé elektrického okna
  10. Relé odvlhčovača zadného skla
  11. Automatický spínač (elektrické okno, otváracia strecha)
  12. 1990-1993: Modul riadenia času
  13. Modul riadenia blokovania prevodovky
  14. Senzor svetlometu
  15. Relé zapaľovania č. 2
  16. 1990-1994: Relé akustického signálu varovania pred krádežou
  17. 1990-1993: Modul automatického riadenia polohovača ťahu
  18. Spínač svetla stop
  19. Spínač brzdy automobilu systému riadenia rýchlosti (ASCD)
  20. Spínač vyhadzovania
  21. Odpor (Alternátor)
  22. Modul riadenia automatickej rýchlosti (ASCD)
  23. Modul riadenia asistencie riadenia
  24. Relé motora ventilátora (vysoká rýchlosť)
  25. 1990-1993: Modul riadenia varovania pred krádežou
  26. 1990-1993: Modul riadenia ABS alebo modul riadenia TCS
  27. Relé audio zosilňovača
  28. Relé modulu riadenia motora (ECM)
  29. 1990-1994: Relé zapaľovacej cievky
  30. 1990-1995: Relé akustického signálu varovania pred krádežou č. 2
  31. Modul riadenia motora (ECM)
  32. 1990-1993: Relé blokovania dverí
  33. Elektrické sedadlo vpravo
  34. Senzor rýchlosti (zadné predĺženie)
  35. Modul riadenia airbagu
  36. 1990-1993: Časovač blokovania dverí č. 2
  37. 1990-1994: Senzor tunela a senzor bezpečnosti
  38. Elektrické sedadlo vľavo
  39. 1990-1993: Zosilňovač elektrických okien
  40. 1994-1996: Relé hmlových svetiel
  41. 1994-1996: Relé osvetlenia interiéru
  42. 1994-1996: Relé otváracej strechy
  43. 1994-1996: Multifunkčné relé diaľkového ovládania
  44. 1994-1996: Multifunkčné relé riadenia diaľkového ovládania
  45. 1994-1996: Modul riadenia karosérie (BCM)
  46. 1996: Relé udržania automobilu systému riadenia rýchlosti (ASCD)
  47. 1994-1996: Modul riadenia klapky (TCM)
  48. 1994-1996: Zosilňovač klimatizácie
  49. 1996: Relé varovania pred krádežou č. 3

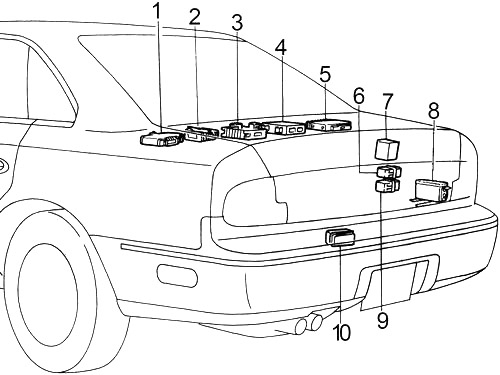

Kabína - 3

  1. Modul riadenia TCS alebo modul riadenia ABS
  2. 1990-1993: zadný zosilňovač (audio)
    1994-1996: Modul multifunkčného riadenia
  3. Modul riadenia čerpadla paliva (FPCM)
  4. 1990-1994: Modul riadenia s aktiváciou systému riadenia s vysokým výkonom (HICAS)
  5. 1990-1995: Modul riadenia aktívneho odpruženia
  6. Relé čerpadla paliva
  7. Časový spínač antény
  8. 1994-1996: Automatický CD prehrávač
  9. 1990-1993: Relé osvetlenia interiéru
  10. Senzor svetla stop a zadného svetla

Schéma poistkovej skrinky v kabíne

Kabína - 4

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
1 10 1994-1996: ABS/TCS
10 1990-1993: Spínač brzdy (svetlá cúvania), modul riadenia prevodovky (TCM), riadiaca jednotka TCS, systém varovania proti krádeži, spínač polohy parn/neutrál
2 10 1994-1996: Spínač inhibítora (svetlá cúvania), modul riadenia prevodovky (TCM), riadiaca jednotka TCS, riadiaca jednotka automobilu systému riadenia rýchlosti (ASCD), relé varovania proti krádeži č. 3, spínač polohy parn/neutrál
10 1990-1993: Klimatizácia, riadiaca jednotka denných svetiel
3 15 1994-1996: Relé čerpadla paliva, modul riadenia čerpadla paliva (FPCM)
10 1990-1993: Prijímač (telefón), slúchadlo
4 15 1995-1996: Ohrievané senzory kyslíka, senzory pomeru vzduch/palivo, elektromagnetický ventil regulácie voľnobehu, ventil regulácie objemu EGR
10 1994: Riadiaca jednotka s aktiváciou systému riadenia s vysokým výkonom (HICAS)
15 1990-1993: Motor ventilátora
5 10 1994-1996: Riadiaca jednotka airbagu
15 1990-1993: Motor ventilátora
6 20 1990-1993: Motor stierača, spínač stierača, motor umývača, zosilňovač stierača, riadiaca jednotka času
7 15 1994-1996: Motor ventilátora
10 1990-1993: Modul riadenia motora (ECM), systém aktívneho riadenia s vysokým výkonom (HICAS)
8 15 1994-1996: Motor ventilátora
15 1990-1993: Relé čerpadla paliva, modul riadenia čerpadla paliva (FPCM)
9 10 Rádio, automatický CD menič, časovač napájacej antény
10 10 Modul riadenia karosérie (BCM), riadiaca jednotka zrkadiel dverí, riadiaca jednotka displeja diagnostických informácií, automatický polohovač riadenia
11 20 Zapaľovač cigariet zadný (ľavý a pravý)
12 15 Zapaľovač cigariet
13 10 1994-1996: Relé deaktivácie denných svetiel, riadiaca jednotka denných svetiel, klimatizácia, ventilátor chladenia
15 1990-1993: Spínač svetla stop, senzor svetla stop a zadného svetla, riadiaca jednotka displeja diagnostických informácií, riadiaca jednotka automobilu systému riadenia rýchlosti (ASCD), aktívne odpruženie, systém asistencie riadenia, riadiaca jednotka systému aktívneho riadenia s vysokým výkonom (HICAS)
14 20 1994-1996: Relé odvlhčovača zadného okna
10 1990-1993: Rádio, automatický CD menič, časovač napájacej antény, hodiny, riadiaca jednotka displeja diagnostických informácií, prijímač systému riadenia (telefón), elektrická stolička, osvetlenie otvorenia kľúča, riadiaca jednotka airbagu, riadiaca jednotka TCS, systém aktívneho riadenia s vysokou kapacitou (HICAS) Riadiaca jednotka, automatický zosilňovač klimatizácie, automatický polohovač ťahu
15 20 Relé odvlhčovača zadného okna
16 10 1994-1996: Prijímač (telefón), slúchadlo
20 1990-1993: Relé odvlhčovača zadného okna
Číslo Ampére [A] Popis
17 20 1994-1996: Relé audio zosilňovača
15 1990-1993: Aktívne odpruženie
18 15 1994-1996: Spínač brzdového svetla, senzor brzdového svetla a zadného svetla, riadiaca jednotka diagnostických informácií, riadiaca jednotka automobilu systému kontroly rýchlosti (ASCD)
20 1990-1993: Relé audio zosilňovača
19 10 1994-1996: Riadiaci modul karosérie (BCM), spínač kľúča, zámok dverí, signál upozornenia, automatický polohovač ťahu
20 10 1994-1996: Riadiaci modul karosérie (BCM), elektrická sedačka, elektrické okno, osvetlenie otvorenia kľúča
10 1990-1993: Kombinovaný merač, dátový rozhranie konektor, riadiaca jednotka diagnostických informácií, akustický signál upozornenia, bezpečnostný pás, automatický polohovač riadenia, relé odvlhčovača zadného okna, automatické zrkadlo proti oslneniu, elektrický zámok dverí, riadiaca jednotka času, systém asistencie riadenia, TCS
21 10 1994-1996: Rádio, CD menič, časovač elektrickej antény, hodiny, riadiaca jednotka diagnostických informácií, prijímač riadiaceho systému (telefón), elektrické predné okno (RH), elektrické zadné okno, multifunkčná riadiaca jednotka diaľkového ovládania, osvetlenie otvorenia kľúča, klimatizácia
10 1990-1993: Núdzový spínač (modul blikača pripojený), multifunkčné relé diaľkového ovládania, multifunkčné kontrolné relé diaľkového ovládania, spínač smeroviek, smerovka, multifunkčná riadiaca jednotka
22 10 1994-1996: Aktuátor otvorenia viečka nádrže, aktuátor otvorenia batožinového priestoru, multifunkčná riadiaca jednotka
10 1990-1993: Riadiaca jednotka airbagu
23 10 1994-1995: Aktívne odpruženie
15 1990-1993: Systém blokovania prevodovky, spínač kľúča
24 10 1994-1996: 1996: Núdzový spínač (modul blikača pripojený)
10 1990-1993: Prijímač (telefón), slúchadlo
25 10 1994-1996: Kombinovaný merač, dátový rozhranie konektor, rezistor alternátora, riadiaca jednotka diagnostických informácií, riadiaci modul karosérie (BCM), signál upozornenia, bezpečnostný pás, automatický polohovač ťahu, spínač spony, spínač dverí, relé otváracej strechy, relé odvlhčovača zadného okna, automatické zrkadlo proti oslneniu, elektrický zámok dverí
10 1990-1993: Aktuátor otvorenia viečka nádrže, aktuátor otvorenia batožinového priestoru
26 10 Kombinovaný merač, hlavný spínač automobilu systému kontroly rýchlosti (ASCD), relé udržania ASCD, riadiaca jednotka ASCD, relé polohy parkovania/neutrál, riadiaci modul motora (ECM)
27 15 1990-1995: Aktívne odpruženie
28 15 1994-1996: Vyhrievaná sedačka, elektricky nastaviteľná sedačka (ľavá/pravá)
10 1990-1993: Systém aktívneho riadenia s vysokým výkonom (HICAS), merač rýchlosti
29 20 1994-1996: Motor stierača, spínač stierača, motor umývača, zosilňovač stierača, riadiaci modul karosérie (BCM)
10 1990-1993: ABS
30 15 1995-1996: Injektory
10 1990-1993: Osvetlenie obrysu, bočné obrysové svetlá, zadné svetlá, osvetlenie evidenčného čísla, senzor brzdového svetla a zadného svetla, modul relé svetlometov, spínač osvetlenia, lampa v odkladacej schránke, riadiaci modul karosérie (BCM), akustický signál upozornenia, spínač ovládania osvetlenia, osvetlenie: (Kombinovaný merač, popolník, automatické zariadenie na kontrolu rýchlosti (ASCD) Hlavný spínač, spínač odvlhčovača zadného okna, zapaľovač cigariet, spínač TCS, hlavný spínač okna, spínač prvej polohy, panel spínačov klimatizácie, núdzový spínač, hodiny, spínač vonkajších zrkadiel, rádio, spínač vyhrievanej sedačky, automatické zrkadlo proti oslneniu, spínač elektrického okna)
Relé
R1 Príslušenstvo (č. 2)
R2 Príslušenstvo (č. 1)
R3 Zapaľovanie (č. 1)



Motor

1990-1993

Motor

1994-1996

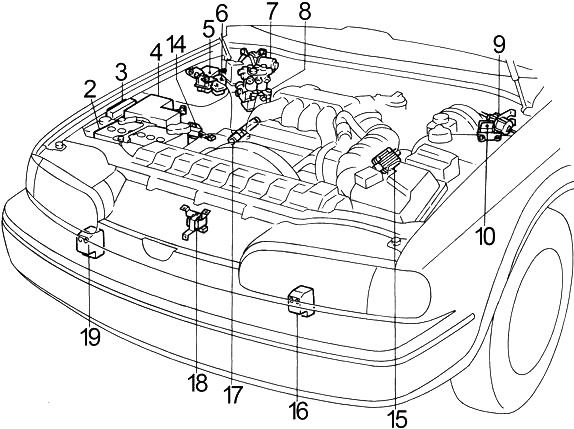

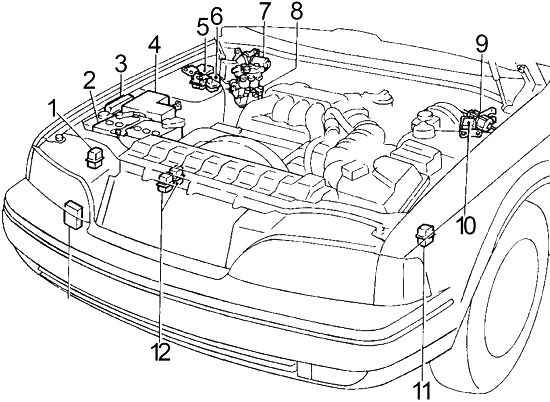

Motor - 2

  1. 1994-1996: Relé ventilátora chladenia
  2. Batéria
  3. Modul relé svetlometov
  4. Poistková skrinka
  5. Zosilňovač stierača
  6. Relé štartovacieho motora
  7. Motor stierača
  8. Aktivátor ABS
  9. Aktivátor systému automatickej kontroly rýchlosti (ASCD)
  10. Čerpadlo ASCD
  11. 1994-1996: Relé deaktivácie denného svetla
  12. 1994-1996: Relé TCS
  13. 1994-1996: Riadiaca jednotka denných svetiel
  14. 1990-1993: Odpor vybíjania
  15. 1990-1995: Skupina výkonových tranzistorov (ľavá)
  16. 1990-1992: Ľavý senzor zóny kolízie
  17. 1990-1995: Modul výkonového tranzistora (pravá)
  18. 1990-1994: Centrálny senzor zóny kolízie
    1992-1993: Relé ventilátora chladenia
  19. 1990-1992: Pravý senzor zóny kolízie

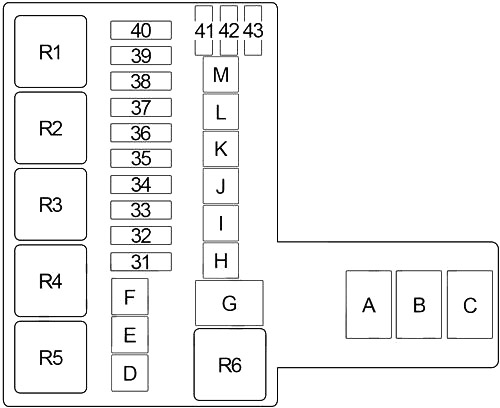

Schéma poistkovej skrinky v motorovom priestore

Motor - 3

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
31 15 Svetlomet vpravo, modul relé svetlometov, modul riadenia denných svetiel, spínač osvetlenia, relé alarmu proti krádeži č.1, modul riadenia karosérie (BCM)
32 15 Svetlomet vľavo, modul relé svetlometov, modul riadenia denných svetiel, relé hmlových svetiel, spínač osvetlenia, relé alarmu proti krádeži č.1
33 15 1994-1996: Relé klaksónu, spínač riadenia automobilu systému riadenia rýchlosti (ASCD), modul riadenia karosérie (BCM)
10 1990-1993: Relé klaksónu, systém alarmu proti krádeži
34 10 Spínač núdzového signálu (kombinované blikače), multifunkčné relé diaľkového ovládania, multifunkčné kontrolné relé diaľkového ovládania, spínač smeroviek, smerovka, multifunkčná riadiaca jednotka
35 10 1996: Relé alarmu proti krádeži č.2 (klaksón), spínač riadenia automobilu systému riadenia rýchlosti (ASCD), modul riadenia karosérie (BCM)
36 10 1994-1996: Alternátor
37 10 1994-1996: Osvetlenie obrysu, bočné obrysové svetlá, zadné svetlá, osvetlenie evidenčného čísla, senzor svetla brzdového svetla a zadného svetla, modul relé svetlometov, spínač osvetlenia, lampa v odkladacej schránke, modul riadenia karosérie (BCM), akustický signál alarmu, spínač riadenia osvetlenia, osvetlenie: (Kombinovaný merací prístroj, popolník, automatické ovládanie rýchlosti (ASCD) hlavný spínač, spínač odvlhčovača zadného okna, zapaľovač cigariet, spínač TCS, hlavný spínač okna, spínač prvej polohy, panel spínačov klimatizácie, spínač núdzového signálu, hodiny, spínač vonkajších zrkadiel, rádio, spínač vyhrievaného sedadla, automatické zrkadlo proti oslneniu, spínač elektrického okna)
15 1990-1993: Modul relé svetlometov
38 10 Vnútorná lampa, lampa batožinového priestoru, podlahové osvetlenie, bodové svetlá, osvetlenie kľúča, relé lampy osvetlenia (lampy osvetlenia), modul riadenia karosérie (BCM), spínač riadenia osvetlenia, spínač dverí, kombinovaný merací prístroj (akustický signál)
39 15 1994-1996: Relé hmlových svetiel
40 10 Relé alarmu proti krádeži č.2 (štartér), relé štartéra, relé deaktivácie denného svetla, riadiaca jednotka denných svetiel, spínač parkovacej brzdy, modul riadenia motora (ECM)
41 10 1994-1996: Prijímač (telefón)
10 Alternátor
42 20 TCS
43 20 ABS/TCS
A 120 Alternátor, Poistka: “D”, “G”, “M”, “36”
B –  –
C 100 Poistky: “14”, “15”, “31”, “32”, “33”, “34”, “35”, “37”, “38”
Leggere  Infiniti QX56 (2004-2017) – poistková skrinka
Číslo Ampére [A] Popis
D 30 Relé príslušenstva č. 2 (Poistky: “7”, “8”)
E 30 ABS/TCS
F 25 Automatický spínač (elektrické okno, otváracia strecha), automatický spínač (zámok dverí, elektrická stolička)
G 75 Relé príslušenstva č. 1 (Poistky: “10”, “11”, “12”, “29”), Relé zapaľovania č. 1 (Poistky: “13”, “16”, “24”, “25”, “26”), Relé zapaľovania č. 2 (Poistky: “1”, “2”, “28”), Poistky: “E”, “F”, “J”, “17”, “18”, “19”, “20”, “21”, “22”, “41”, “42”, “43”
H –  –
I 30 Spínač zapaľovania, relé štartovacieho motora, spínač inhibítora, relé palivovej pumpy, modul riadenia palivovej pumpy (FPCM)
J 30 TCS
K 25 Modul riadenia motora (ECM), modul riadenia prevodovky (TCM), senzor hmotnosti vzduchu, konektor dátového rozhrania, senzor polohy vačkového hriadeľa (CMPS)
L 25 1996: Modul riadenia karosérie (BCM), automatický polohovač ťahu
25 1990-1994: Modul riadenia motora (ECM)
M 30 1992-1996: Ventilátor chladenia
25 1990-1991: Ventilátor chladenia
Relé
R1 Klimatizácia
R2 Poloha parkovania/neutrálna
R3 1990-1995: Udržiavanie automobilu systému riadenia rýchlosti (ASCD)
1996: Upozornenie na krádež (č. 2)
R4 Ventilátor chladenia
R5 Upozornenie na krádež (č. 1)
R6 Klaksón

Schéma poistiek a relé – Infiniti Q45

Týka sa vozidiel vyrobených v rokoch:

1997, 1998, 1999, 2000, 2001.

Kabína

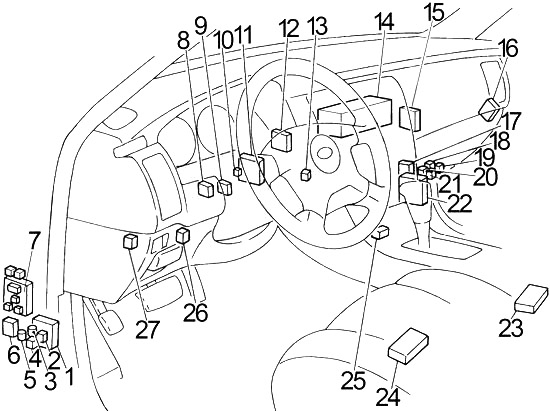

Kabína

  1. Modul riadenia prevodovky (TCM)
  2. Relé vyhrievania zadného okna
  3. Spínač №2
  4. Relé vyhrievania vonkajších zrkadiel
  5. Spínač №1
  6. Super konektor multi-konektor (SMJ)
  7. Poistková skrinka
  8. Jednotka riadenia zámku prevodovky
  9. Jednotka riadenia automatickej rýchlosti (ASCD)
  10. Prístroj na podporu automatickej kontroly rýchlosti (ASCD)
  11. Modul riadenia karosérie (BCM)
  12. Zosilňovač klimatizácie
  13. Kombinovaná jednotka blesku
  14. Displej a jednotka riadenia Navi
  15. Jednotka riadenia posilňovača riadenia
  16. Jednotka riadenia ABS/TCS
  17. Kontrola aktora ventilu na škrtící klapke (TAC)
  18. Relé hmlových svetiel
  19. Relé čerpadla paliva №1
  20. Relé jednotky riadenia motora (ECM)
  21. 2000-2001: Relé čerpadla paliva №2
    1997-2000 : Relé motora ventilu na škrtící klapke
  22. Modul riadenia motora (ECM)
  23. Jednotka diagnostického senzora airbagu
  24. Jednotka riadenia sedadla vodiča
  25. Imobilizér systému proti krádeži Nissan (NATS)
  26. Super konektor multi-konektor (SMJ)
  27. Super konektor multi-konektor (SMJ)

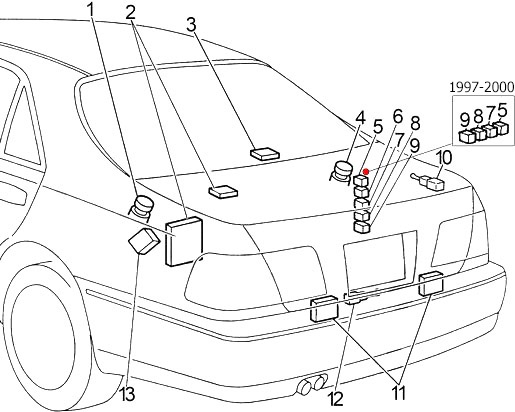

Kabína - 2

  1. Aktuátor zadného tlmiča (ľavý)
  2. Jednotka riadenia aktívneho odpruženia tlmiča (vľavo)
    Systém komunikácie vozidla (IVCS) (vpravo)
  3. Slnečník vzadu
  4. Aktuátor zadného tlmiča (pravý)
  5. Relé otvorenia viečka paliva
  6. Relé motora ventilu na škrtící klapke
  7. Relé zosilňovača zvuku
  8. Relé bezpečnostného klaksónu vozidla
  9. Multifunkčné relé diaľkového ovládania
  10. Aktuátor otvorenia viečka paliva
  11. Senzor svetla brzdového svetla a zadného svetla (ľavý)
    Jednotka riadenia uzatvárania batožinového priestoru (pravá)
  12. Aktuátor otvorenia batožinového priestoru
  13. Modul riadenia čerpadla paliva (FPCM)

Schéma poistkovej skrinky v kabíne

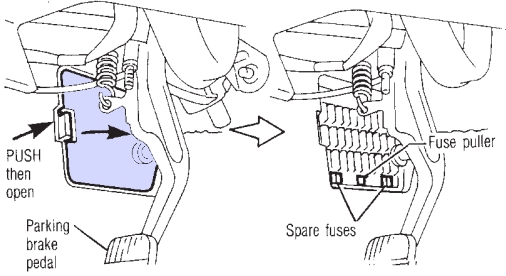

Blok poistiek sa nachádza v dolnej časti na strane vodiča za panelom nohy.

Kabína - 3

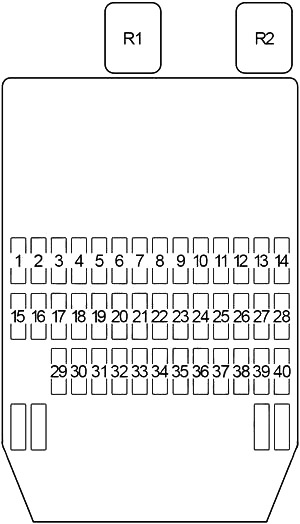

Kabína - 4

Kabína - 5

Číslo Amperáže [A] Popis
Číslo Amperáže [A] Popis
1 15 Motora ventilátora
2 10 Konektor dátovej zbernice, ventil kontrolného nasávania nádrže EVAP, elektromagnetický ventil kontrolného nasávania nádrže EVAP, obchádzací ventil uzatváracieho ventilu podtlaku, funkcia EGR, elektromagnetický ventil EGRC, elektromagnetický ventil spínača MAP/BARO, ventil kontrolnej ventilácie nádrže EVAP, chladiaci ventilátor, tlak oleja posilňovača riadenia Spínač, elektromagnetický ventil kontrolujúci časovanie nasávacieho ventilu
3 7,5 Ohrievaný kyslíkový senzor
4 7,5 Kombinovaný počítadlo kilometrov
5 –  –
6 7,5 Klimatizácia
7 7,5 Prijímač (telefón), slúchadlo
8 10 Audio jednotka, automatický CD menič, časovač a motor napájanej antény, displej a riadiaca jednotka Navi
9 7,5 Relé rozmrazovača vonkajších zrkadiel, spínač diaľkového ovládania vonkajších zrkadiel
10 7,5 Zadný slnečník
11 20 Relé predného stierača, motor predného stierača, riadiaca jednotka karosérie (BCM), spínač predného stierača, motor predného umývača skla
12 10 Signál upozornenia, automatický CD menič, spínač ovládania prijímača na volante, prijímač (telefón)
13 10 Tlačidlo núdzového spínača (kombinovaná smerovka), multifunkčné relé diaľkového ovládania, smerovka, riadiaca jednotka karosérie (núdzová), kombinovaný spínač (smerovka)
14 7,5 Riadiaca jednotka karosérie (BCM) (svetlomet, okno, zamykanie elektrických dverí, gong upozornenia, ovládanie vnútorného osvetlenia, rozmrazovač zadného skla, strešný okno), relé núdzových svetiel vozidla, relé bezpečnostného klaksónu vozidla, automatický vodiaci polohovač, spínač pamäte sedadla)
15 15 Motora ventilátora
16 7,5 Ohrievaný kyslíkový senzor
17 10 Senzor diagnostiky airbagu
18 10 Spínač polohy parkovania/neutrál (zadné svetlo, kombinovaný počítadlo kilometrov, relé zadného svetla), spínač polohy parkovania/neutrál, displej a riadiaca jednotka Navi
19 7,5 Tlačidlo núdzového spínača (kombinovaná jednotka blikania)
20 7,5 Riadiaca jednotka denného svetla
21 10 Vyhrievané sedadlo
22 7,5 Spínač ovládania osvetlenia, svetlo v odkladacej schránke, osvetlenie: (kombinovaný počítadlo kilometrov, spínač TCS, spínač výberu aktívneho odpruženia, audio modul, spínač ovládania času osvetlenia, zapaľovač vpredu/zadu, popolník, spínač svetlometu, zariadenie A/T, okno napájané Hlavný spínač, automatické zrkadlo proti oslneniu, spínač IVCS, riadiaca jednotka dverí vodiča, riadiaca jednotka dverí pasažiera, hodiny, riadiaca jednotka klimatizácie, núdzový spínač, telefónny spínač, spínač zadného slnečníka)
23 7,5 Riadiaca jednotka karosérie (BCM) (svetlomet, stierač, ovládanie vnútorného osvetlenia, systém diaľkového ovládania, automatický vodiaci polohovač)
Číslo Amperáže [A] Popis
24 15 Predný zapaľovač, predná zásuvka napájania
25 –  –
26 20 Ovládač otvorenia batožinového priestoru, relé a ovládač otvorenia viečka palivovej nádrže, spínač otvorenia batožinového priestoru a viečka palivovej nádrže, systém diaľkového ovládania
27 10 Vnútorné svetlo, svetlo mapy, svetlo konzoly, svetlo batožinového priestoru, svetlo kozmetického zrkadla, riadiaca jednotka uzamykania batožinového priestoru, modul riadenia karosérie (BCM), osvetlenie otvorenia kľúča na zapaľovanie, svetlo nôh, osobné zadné svetlo, predné/zadné schodové svetlo, vysielač Homelink, spínač systému komunikácie vozidla (IVCS)
28 10 Kombinovaný počítač kilometrov, spínač kľúča, modul riadenia karosérie (BCM), blokovanie napájaných dverí, gong upozornenia, hodiny, časovaný spínač a motor napájaných antén, riadiaca jednotka uzamykania batožinového priestoru, relé otváracej strechy, systém diaľkového ovládania, kontrola vnútorného osvetlenia, bezpečnostný indikátor, automatický polohovač riadenia, spínač zámku (prevodovka)
29 15 Vstrekovače, modul riadenia motora (ECM), modul riadenia palivového čerpadla (FPCM)
30 10 Aktívne odpruženie, ABS/TCS, riadiaca jednotka posilňovača riadenia
31 7,5 ABS/TCS
32 7,5 Modul riadenia karosérie (BCM) (svetlomet, okno, kontrola vnútorného osvetlenia, gong upozornenia, otváracia strecha, systém komunikácie vozidla (IVCS), automatický polohovač riadenia), relé vyhrievania zadného okna, automatické zrkadlo s proti oslnením, zariadenie na automatickú kontrolu rýchlosti (ASCD) podporná jednotka, spínač kontroly ASCD, imobilizér Nissan Anti Theft System (NATS), displej a riadiaca jednotka Navi
33 15 1997-2000: Relé palivového čerpadla, modul riadenia palivového čerpadla (FPCM)
34 7,5 Štartovanie, modul riadenia karosérie (BCM), riadiaca jednotka denného svetla, systém komunikácie vozidla (IVCS), automatický polohovač riadenia
35 –  –
36 20 Zásuvka napájania zadná (ľavá/pravá)
37 15 Spínač svetla brzdy, senzor svetla brzdy a zadného svetla, riadiaca jednotka zariadenia na automatickú kontrolu rýchlosti (ASCD), aktívne odpruženie, ABS/TCS
38 15 Relé vyhrievania zadného okna, relé vyhrievania zrkadla dverí
39 15 Relé vyhrievania zadného okna, automatický zosilňovač klimatizácie
40 15 Relé svetlometov hmlových svetiel
Relé
R1 1999-2001: Otváracia strecha
R2 1999-2001: Bezpečnostné svetlo vozidla
1997-1998: Otváracia strecha
Relé (zadné)
R1 Príslušenstvo
R2 Zapaľovanie
R3 Ventilátor

Motor

Motor

  1. Relé ventilátora chladenia č. 3
  2. Poistková skrinka
  3. Aktivátor predného tlmiča (pravý)
  4. Motor stierača
  5. Aktivátor ABS
  6. Klaksón bezpečnosti vozidla
  7. Aktivátor automatického ovládania rýchlosti (ASCD)
  8. Aktivátor predného tlmiča (ľavý)
  9. Spínač kapoty
  10. Riadiaca jednotka denného svietenia

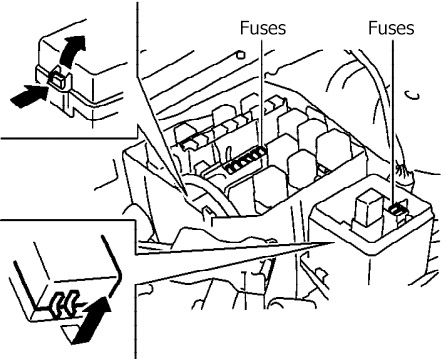

Schéma poistkovej skrinky v motorovom priestore

Blízko batérie.

Motor - 2

Číslo Amperáže [A] Popis
Číslo Amperáže [A] Popis
51 15 2000-2001: Relé čerpadla paliva, riadiaca jednotka čerpadla paliva (FPCM)
52 –  –
53 15 Relé svetlometov (pravý svetlomet, stretávacie/hlavné svetlá (bez xenónu), diaľkové svetlá (xenón), spínač osvetlenia, riadiaca jednotka denných svetiel, relé hmlových svetlometov)
54 15 Relé svetlometu (ľavý svetlomet, stretávacie/hlavné svetlá (bez xenónu), diaľkové svetlá (xenón), indikátor diaľkových svetiel, spínač osvetlenia, riadiaca jednotka denných svetiel)
55 7,5 Relé klimatizácie
56 15 ABS/TCS
57 7,5 Riadiaca jednotka motora (ECM), konektor dátovej zbernice, imobilizér Nissan Anti Theft System (NATS), senzor hmotnostného prietoku vzduchu, senzor polohy vačkového hriadeľa, zapaľovacie cievky, systém riadenia variabilného prívodu vzduchu (IACV-ACC), elektromagnetický ventil na kontrolu čistenia nádrže EVAP
58 15 Audio jednotka, zosilňovač BOSE, relé audio zosilňovača, systém komunikácie vo vozidle (IVCS), displej a riadiaca jednotka Navi
59 20 Xenón: relé HID (pravý svetlomet (stretávacie svetlá))
60 10 Riadiaca jednotka motora (ECM), senzor hmotnostného prietoku vzduchu, senzor polohy vačkového hriadeľa, zapaľovacie cievky, systém riadenia variabilného prívodu vzduchu (IACV-ACC), elektromagnetický ventil na kontrolu čistenia nádrže EVAP
61 20 Xenón: relé HID (ľavý svetlomet (stretávacie svetlá))
62 7,5 Alternátor
63 15 Relé zadných svetiel (osvetlenie polohy, zadné svetlo, osvetlenie evidenčného čísla, spínač osvetlenia, riadiaca jednotka karosérie (BCM), kontrola orientácie svetlometov, poistka “22”)
64 15 Relé klaksónu, spínač volantu, spínač ovládania zariadenia automatického riadenia rýchlosti (ASCD)
B 80 Relé zapaľovania (Poistky: “4”, “6”, “7”, “18”, “19”, “20”, “21”, “30”, “31”, “32”), Poistka: “12”, “13”, “14”, “26”, “27”, “28”, “37”, “38”, “39”, “40”
C 80 Relé príslušenstva (Poistky: “9”, “10”, “11”, “23”, “24”, “36”), Relé ventilátora (Poistky: “1”, “15”)
D –  –
E –  –
F 40 1999-2001: Ventilátor chladenia
30 1997-1998: Ventilátor chladenia
Číslo Amperáže [A] Popis
G 30 Spínač zapnutia, spínač polohy parkovania/neutrál, štartovanie
H 40 Poistka č.1 (Otvoriteľná strecha, Elektrické dvere (predné), Elektrické okná (predné)), Poistka č.2 (Elektrické sedadlá, Elektrické dvere (zadné), Elektrické okná (zadné), Automatické nastavenie riadenia)
I 40 1999-2001: Ventilátor chladenia
30 1997-1998: Ventilátor chladenia
J 30 ABS/TCS
K 30 ABS/TCS
L –  –
M –  –
Batéria +
A 120 Alternátor, Poistka: “B”, “C”, “F”, “G”, “H”, “I”, “J”, “K”, “51”, “53”, “54”, “55”, “56”, “57”, “58”, “59”, “60”, “61”, “62”, “63”, “64”
Relé
R1 Ventilátor chladenia (č.2)
R2 Predný stierač
R3 Klaksón
R4 Ventilátor chladenia (č.1)
R5  –
R6 Xenón: vysokotlaková výbojka (HID)
Svetlomet (bez xenónu)
R7 Xenón: Svetlomet
1997-1998: Bezpečnostné svetlo vozidla
R8 Poloha parkovania/neutrál
R9 Zadné svetlo
Leggere  Infiniti M30 (1990-1992) – poistková skrinka



Schéma poistiek a relé – Infiniti Q45

Týka sa vozidiel vyrobených v rokoch:

1997, 1998, 1999, 2000, 2001.

Kabína

Kabína

  1. Modul riadenia prevodovky (TCM)
  2. Relé odmlžovača zadného okna
  3. Spínač č. 2
  4. Relé odmlžovača vonkajších zrkadiel
  5. Spínač č. 1
  6. Super pripojenie multi-konektor (SMJ)
  7. Poistková skrinka
  8. Jednotka riadenia blokovania prevodovky
  9. Jednotka riadenia automatickej rýchlosti (ASCD)
  10. Zariadenie na podporu automatickej kontroly rýchlosti (ASCD)
  11. Modul riadenia karosérie (BCM)
  12. Amplifikátor klimatizácie
  13. Kombinovaná jednotka blesku
  14. Displej a jednotka riadenia Navi
  15. Jednotka riadenia posilňovača riadenia
  16. Jednotka riadenia ABS/TCS
  17. Kontrola aktívatora ventilu na škrtíacej klapke (TAC)
  18. Relé hmlových svetiel
  19. Relé čerpadla paliva č. 1
  20. Relé jednotky riadenia motora (ECM)
  21. 2000-2001: Relé čerpadla paliva č. 2
    1997-2000 : Relé motora ventilu na škrtíacej klapke
  22. Modul riadenia motora (ECM)
  23. Jednotka senzora diagnostiky airbagu
  24. Jednotka riadenia sedadla vodiča
  25. Imobilizér systému proti krádeži Nissan (NATS)
  26. Super pripojenie multi-konektor (SMJ)
  27. Super pripojenie multi-konektor (SMJ)

Kabína - 2

  1. Aktivátor zadného tlmiča (ľavý)
  2. Jednotka riadenia aktívneho odpruženia tlmiča (vľavo)
    Systém komunikácie vozidla (IVCS) (vpravo)
  3. Slnečník vzadu
  4. Aktivátor zadného tlmiča (pravý)
  5. Relé otvorenia viečka paliva
  6. Relé motora ventilu na škrtíacej klapke
  7. Relé audio zosilňovača
  8. Relé bezpečnostného klaksónu vozidla
  9. Multifunkčné relé diaľkového ovládania
  10. Aktivátor otvorenia viečka paliva
  11. Senzor svetla brzdového svetla a zadného svetla (ľavý)
    Jednotka riadenia uzatvárania batožinového priestoru (pravý)
  12. Aktivátor otvorenia batožinového priestoru
  13. Modul riadenia čerpadla paliva (FPCM)


Schéma poistkovej skrinky v kabíne

Blok poistiek sa nachádza v dolnej časti na strane vodiča za panelom nohy.

Kabína - 3

Kabína - 4

Kabína - 5

Číslo Ampér [A] Popis
Číslo Ampér [A] Popis
1 15 Motore del ventilatore
2 10 Connettore del bus dati, valvola di controllo dell’aspirazione del serbatoio EVAP, valvola elettromagnetica di controllo dell’aspirazione del serbatoio EVAP, valvola di bypass della valvola di chiusura del vuoto, funzione EGR, valvola elettromagnetica EGRC, valvola elettromagnetica dell’interruttore MAP/BARO, valvola di controllo della ventilazione del serbatoio EVAP, ventilatore di raffreddamento, pressione dell’olio del servosterzo Interruttore, valvola elettromagnetica di controllo della fasatura della valvola di aspirazione
3 7,5 Sensore di ossigeno riscaldato
4 7,5 Contachilometri kombinovaný
5 –  –
6 7,5 Klimatizácia
7 7,5 Ricevitore (telefono), auricolare
8 10 Unità audio, cambiavalute CD automatico, timer e motore dell’antenna alimentata, display e unità di controllo Navi
9 7,5 Relè del disappannatore degli specchietti esterni, interruttore del telecomando degli specchietti esterni
10 7,5 Parasole zadný
11 20 Relè del tergicristallo anteriore, motore del tergicristallo anteriore, modulo di controllo della carrozzeria (BCM), interruttore del tergicristallo anteriore, motore del lavavetri anteriore
12 10 Segnale di avviso, cambiavalute CD automatico, interruttore di controllo del ricevitore sul volante, ricevitore (telefono)
13 10 Interruttore di emergenza (indicatore kombinovaný), relè multifunzionale del telecomando, freccia, modulo di controllo della carrozzeria (emergenza), interruttore kombinovaný (freccia)
14 7,5 Modulo di controllo della carrozzeria (BCM) (faro, finestrino, blokovanie dverí elektrické, gong di avviso, controllo dell’illuminazione interna, disappannatore del lunotto posteriore, tetto apribile), relè delle luci di emergenza del veicolo, relè del klaksón di sicurezza del veicolo, posizionatore automatico di guida, interruttore di memoria del sedile)
15 15 Motore del ventilatore
16 7,5 Sensore di ossigeno riscaldato
17 10 Sensore di diagnostica dell’airbag
18 10 Interruttore di posizione di parcheggio/neutro (luce di retromarcia, contachilometri kombinovaný, relè della luce posteriore), interruttore di posizione di parcheggio/neutro, display e unità di controllo Navi
19 7,5 Interruttore di emergenza (unità flash kombinovaná)
20 7,5 Unità di controllo della luce diurna
21 10 Sedile riscaldato
22 7,5 Interruttore di controllo dell’illuminazione, luce nel vano portaoggetti, illuminazione: (contachilometri kombinovaný, interruttore TCS, interruttore di selezione della sospensione attiva, modulo audio, interruttore di controllo del času osvetlenia, zapaľovač anteriore/zadný, popolník, interruttore del faro, dispositivo A/T, okno napájané Interruttore hlavný, zrkadlo spätné automatické proti oslneniu, interruttore IVCS, unità di controllo della porta del conducente, unità di controllo della porta del passeggero, orologio, unità di controllo dell’aria condizionata, interruttore di emergenza, interruttore telefonico, interruttore del parasole zadný)
23 7,5 Modulo di controllo della carrozzeria (BCM) (faro, tergicristallo, controllo dell’illuminazione interna, systém telekomunikácie, posizionatore automatico di guida)
Číslo Amperáže [A] Popis
24 15 Predný zapaľovač, predná zásuvka napájania
25 –  –
26 20 Otvárač batožinového priestoru, relé a otvárač viečka paliva, spínač otvorenia batožinového priestoru a viečka paliva, systém diaľkového ovládania
27 10 Vnútorné osvetlenie, osvetlenie mapy, osvetlenie konzoly, osvetlenie batožinového priestoru, osvetlenie kozmetického zrkadla, riadiaca jednotka uzamykania batožinového priestoru, modul riadenia karosérie (BCM), osvetlenie otvorenia kľúča na štartovanie, osvetlenie nôh, osobné zadné osvetlenie, osvetlenie predného/zadného schodíka, vysielač Homelink, spínač systému komunikácie vozidla (IVCS)
28 10 Kombinovaný počítadlo kilometrov, spínač kľúča, modul riadenia karosérie (BCM), blokovanie napájaných dverí, gong na upozornenie, hodiny, časovaný spínač a motor napájaných antén, riadiaca jednotka uzamykania batožinového priestoru, relé otváracej strechy, systém diaľkového ovládania, kontrola vnútorného osvetlenia, bezpečnostný indikátor, automatický polohovač riadenia, spínač zámku (prevodovka)
29 15 Vstrekovače, modul riadenia motora (ECM), modul riadenia palivového čerpadla (FPCM)
30 10 Aktívne odpruženie, ABS/TCS, riadiaca jednotka posilňovača riadenia
31 7,5 ABS/TCS
32 7,5 Modul riadenia karosérie (BCM) (svetlomet, okno, kontrola vnútorného osvetlenia, gong na upozornenie, otváracia strecha, systém komunikácie vozidla (IVCS), automatický polohovač riadenia), relé vyhrievania zadného okna, automatické zrkadlo proti oslneniu, zariadenie na automatickú kontrolu rýchlosti (ASCD) podporná jednotka, spínač kontroly ASCD, imobilizér Nissan Anti Theft System (NATS), displej a riadiaca jednotka Navi
33 15 1997-2000: Relé palivového čerpadla, modul riadenia palivového čerpadla (FPCM)
34 7,5 Štartovanie, modul riadenia karosérie (BCM), riadiaca jednotka denných svetiel, systém komunikácie vozidla (IVCS), automatický polohovač riadenia
35 –  –
36 20 Zásuvka napájania zadná (ľavá/pravá)
37 15 Spínač brzdového svetla, senzor brzdového svetla a zadného svetla, riadiaca jednotka zariadenia na automatickú kontrolu rýchlosti (ASCD), aktívne odpruženie, ABS/TCS
38 15 Relé vyhrievania zadného okna, relé vyhrievania zrkadla dverí
39 15 Relé vyhrievania zadného okna, automatický zosilňovač klimatizácie
40 15 Relé hmlových svetiel
Relé
R1 1999-2001: Otváracia strecha
R2 1999-2001: Bezpečnostné osvetlenie vozidla
1997-1998: Otváracia strecha
Relé (zadné)
R1 Príslušenstvo
R2 Zapaľovanie
R3 Ventilátor

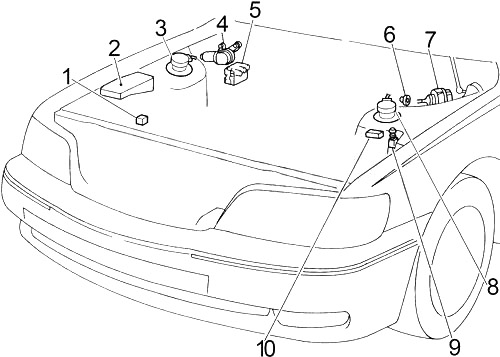

Motor

Motor

  1. Relé ventilátora chladenia č. 3
  2. Poistková skrinka
  3. Aktivátor predného tlmiča (pravý)
  4. Motor stierača
  5. Aktivátor ABS
  6. Klaksón bezpečnosti vozidla
  7. Aktivátor automatického ovládania rýchlosti (ASCD)
  8. Aktivátor predného tlmiča (ľavý)
  9. Spínač kapoty
  10. Riadiaca jednotka denného svietenia

Schéma poistkovej skrinky v motorovom priestore

Blízko batérie.

Motor - 2

Číslo Ampér [A] Popis
Číslo Ampér [A] Popis
51 15 2000-2001: Relé čerpadla paliva, riadiaca jednotka čerpadla paliva (FPCM)
52 –  –
53 15 Relé svetlometov (pravý svetlomet, stretávacie/hlavné svetlá (bez xenónu), diaľkové svetlá (xenón), spínač osvetlenia, riadiaca jednotka denných svetiel, relé hmlových svetlometov)
54 15 Relé svetlometu (ľavý svetlomet, stretávacie/hlavné svetlá (bez xenónu), diaľkové svetlá (xenón), indikátor diaľkových svetiel, spínač osvetlenia, riadiaca jednotka denných svetiel)
55 7,5 Relé klimatizácie
56 15 ABS/TCS
57 7,5 Riadiaca jednotka motora (ECM), konektor dátovej zbernice, imobilizér Nissan Anti Theft System (NATS), senzor hmotnostného prietoku vzduchu, senzor polohy vačkového hriadeľa, zapaľovacie cievky, systém riadenia variabilného prívodu vzduchu (IACV-ACC), elektromagnetický ventil na kontrolu čistenia nádrže EVAP
58 15 Audio jednotka, zosilňovač BOSE, relé audio zosilňovača, systém komunikácie vo vozidle (IVCS), displej a riadiaca jednotka Navi
59 20 Xenón: relé HID (pravý svetlomet (stretávacie svetlá))
60 10 Riadiaca jednotka motora (ECM), senzor hmotnostného prietoku vzduchu, senzor polohy vačkového hriadeľa, zapaľovacie cievky, systém riadenia variabilného prívodu vzduchu (IACV-ACC), elektromagnetický ventil na kontrolu čistenia nádrže EVAP
61 20 Xenón: relé HID (ľavý svetlomet (stretávacie svetlá))
62 7,5 Alternátor
63 15 Relé zadných svetiel (osvetlenie polohy, zadné svetlo, svetlo evidenčného čísla, spínač osvetlenia, riadiaca jednotka karosérie (BCM), kontrola orientácie svetlometov, poistka „22“)
64 15 Relé klaksónu, spínač volantu, spínač ovládania zariadenia automatického riadenia rýchlosti (ASCD)
B 80 Relé zapaľovania (Poistky: „4“, „6“, „7“, „18“, „19“, „20“, „21“, „30“, „31“, „32“), Poistka: „12“, „13“, „14“, „26“, „27“, „28“, „37“, „38“, „39“, „40“
C 80 Relé príslušenstva (Poistky: „9“, „10“, „11“, „23“, „24“, „36“), Relé ventilátora (Poistky: „1“, „15“)
D –  –
E –  –
F 40 1999-2001: Ventilátor chladenia
30 1997-1998: Ventilátor chladenia
Číslo Amperáže [A] Popis
G 30 Spínač zapaľovania, spínač polohy parkovania/neutrál, štartovanie
H 40 Poistka č.1 (Otváracia strecha, Elektrické dvere (predné), Elektrické okná (predné)), Poistka č.2 (Elektrické sedadlá, Elektrické dvere (zadné), Elektrické okná (zadné), Automatické nastavenie riadenia)
I 40 1999-2001: Chladiaci ventilátor
30 1997-1998: Chladiaci ventilátor
J 30 ABS/TCS
K 30 ABS/TCS
L –  –
M –  –
Baterka +
A 120 Alternátor, Poistka: “B”, “C”, “F”, “G”, “H”, “I”, “J”, “K”, “51”, “53”, “54”, “55”, “56”, “57”, “58”, “59”, “60”, “61”, “62”, “63”, “64”
Relé
R1 Chladiaci ventilátor (č.2)
R2 Predný stierač
R3 Klaksón
R4 Chladiaci ventilátor (č.1)
R5  –
R6 Xenón: vysokotlaková výbojka (HID)
Svetlomet (bez xenónu)
R7 Xenón: Svetlomet
1997-1998: Bezpečnostné svetlo vozidla
R8 Poloha parkovania/neutrál
R9 Zadné svetlo



Schéma poistiek a relé – Infiniti Q45

Týka sa vozidiel vyrobených v rokoch:

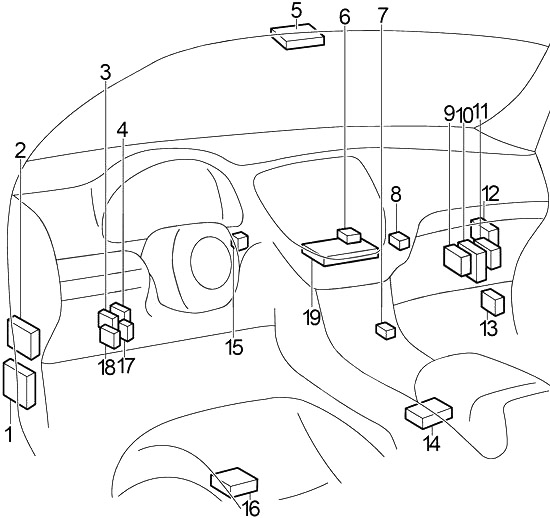

Kabína

Kabína

  1. Modul riadenia karosérie (BCM)
  2. Poistková skrinka №1
  3. 2002: Nissan Anti-Theft System Immobilizer (NATS)
    2003-2006: Jednotka riadenia blokovania prevodovky
  4. Jednotka riadenia úspory batérie svetlometov
  5. Kamera na upozornenie na opustenie jazdného pruhu (LDW)
  6. Jednotka riadenia upozornenia na nízky tlak pneumatík
  7. Jednotka flash kombinovaná
  8. 2002-2004: Jednotka riadenia posilňovača riadenia
  9. Zosilňovač klimatizácie
  10. Modul riadenia motora (ECM)
  11. 2002-2004: Modul riadenia prevodovky (TCM)
  12. Jednotka riadenia VDC/TCS/ABS
  13. Poistková skrinka №2
  14. Jednotka senzora diagnostiky airbagu
  15. Jednotka riadenia blokovania riadenia
  16. Jednotka riadenia sedadla vodiča
  17. 2002: Jednotka riadenia blokovania prevodovky
    2003-2006: Immobilizer Nissan Anti-Theft System (NATS)
  18. 2002-2004: Jednotka riadenia zariadenia na automatické riadenie rýchlosti (ASCD)
  19. Jednotka riadenia AV


Bloky poistiek sa nachádzajú v dolnej časti za panelom nôh na strane vodiča a pasažiera.

Poistková skrinka kabína 1

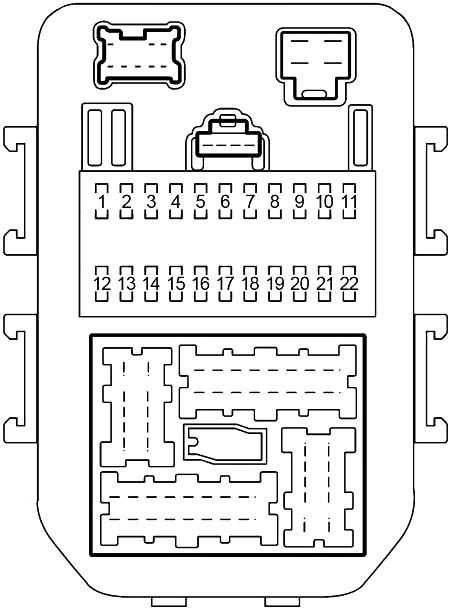

Kabína - 2

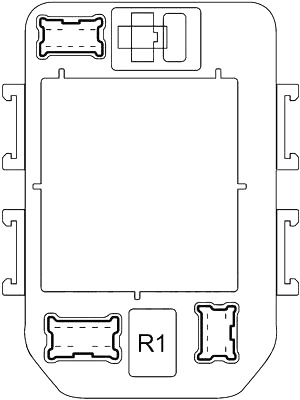

Kabína - 3

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
1 10 Modul riadenia karosérie (BCM), blokovanie napájania, jednotka riadenia inteligentného tempomatu (ICC), gong upozornenia ICC, relé zastavenia brzdy ICC, senzor ICC, spínač brzdy ICC, jednotka riadenia úspory batérie svetlometov, jednotka riadenia AV a Navi, adaptér TEL Jednotka, systém upozornenia na krádež, imobilizér Nissan Anti Theft System (NATS), signál upozornenia, spínač upozornenia na opustenie jazdného pruhu (LDW), akustický signál LDW, kamera LDW, kompas (zrkadlo s automatickým zatienením), relé odmrazovača zadného okna, režim dvojitej jednotky riadenia Meffler, elektrické okno, svetlomet, systém denného svietenia, otváracia strecha, jednotka riadenia bezpečnostných pásov v prípade zrážky, elektrické sedadlo, relé vyhrievaných sedadiel, senzor dažďa, relé otvorenia batožinového priestoru
2 10 Zosilňovač klimatizácie, elektromagnetický ventil ECV (kompresor klimatizácie)
3 10 Modul riadenia karosérie (BCM), blokovanie napájania, relé otvorenia batožinového priestoru, spínač otvorenia batožinového priestoru, systém upozornenia na krádež, akustický signál upozornenia, napájané okno, systém zrkadiel s blokovaním dozadu, svetlomet, systém denného svietenia, otváracia strecha, elektrické sedadlo
4 10 Zadný slnečník, spínač zrušenia zadného riadenia, relé zrušenia zadného riadenia, kryt, relé odmrazovača vonkajších zrkadiel, spínač zrušenia automatického návratu
5 10 Kombinovaná jednotka blikania
6 10 Dátový konektor, kombinovaný merač, signál upozornenia, zosilňovač automatickej klimatizácie, jednotka riadenia úspory batérie svetlometov, jednotka riadenia upozornenia na nízky tlak pneumatík, kryt, kontrolka bezpečnosti, modul riadenia karosérie (BCM), systém upozornenia na krádež, systém proti krádeži Nissan (NATS) imobilizér, jednotka riadenia blokovania riadenia, hodiny, jednotka riadenia aktívneho tlmiča odpruženia
7 10 Jednotka riadenia VDC/TCS/ABS, jednotka riadenia aktívneho odpruženia, jednotka riadenia aktívneho riadenia dozadu (RAS)
8 10 Mapa svetla, svetlo konzoly, osobné zadné svetlo, predné svetlo na schodíku, zadné svetlo na schodíku, svetlo na kozmetickom zrkadle, svetlo v batožinovom priestore, svetlo na nohách, univerzálny vysielač-prijímač Homelink, spínač zastavenia (A/T), jednotka riadenia Shift Lock, mikrofón, odkladacia schránka jednotky riadenia zrkadiel, systém zrkadiel s blokovaním dozadu, osvetlenie otvoru kľúča zapaľovania, spínač pamäte sedadla
9 10 Kombinovaný merač, relé svetla cúvania, svetlo cúvania, zariadenie A/T, alternátor, modul riadenia prevodovky (TCM), jednotka riadenia AV a Navi, cúvacia kamera, systém zrkadiel s blokovaním dozadu
10 20 Relé odmrazovača zadného okna
11 20 Relé odmrazovača zadného okna
12 10 Jednotka riadenia zariadenia na automatické riadenie rýchlosti (ASCD), spínač brzdy ASCD
Leggere  Infiniti J30 (1993-1997) – poistková skrinka
Číslo Ampére [A] Popis
13 15 Modul riadenia motora (ECM), vstrekovače, relé čerpadla paliva
14 10 Motorček štartovania, jednotka riadenia denných svetiel, modul riadenia karosérie (BCM)
15 20 Aktivátor otvorenia batožinového priestoru, aktivátor otvorenia batožinového priestoru, relé otvorenia batožinového priestoru, modul riadenia karosérie (BCM), jednotka riadenia uzatvorenia batožinového priestoru, jednotka riadenia automatického batožinového priestoru, signalizátor automatického batožinového priestoru, motor automatického batožinového priestoru
16 10 Senzor pomeru vzduch-palivo
17 10 2005-2006: Spínač svetiel stop, jednotka riadenia VDC/TCS/ABS, inteligentné relé zastavenia brzdy (ICC), jednotka riadenia ICC, jednotka riadenia zámku prevodovky, jednotka riadenia aktívneho odpruženia, jednotka riadenia aktívneho riadenia zadného (RAS)
15 2002-2004: Spínač svetiel stop, jednotka riadenia VDC/TCS/ABS, inteligentné relé zastavenia brzdy (ICC), jednotka riadenia ICC, jednotka riadenia zámku prevodovky, jednotka riadenia aktívneho odpruženia
18 10 Ohrievané kyslíkové senzory
19 15 Elektromagnet zámku prevodovky, jednotka riadenia zámku prevodovky
20 10 Jednotka diagnostického senzora airbagu, systém klasifikácie cestujúcich
21 10 Jednotka audia, displej, satelitný rádio tuner, zosilňovač BOSE, zosilňovač automatickej klimatizácie, automatický CD menič, relé zrušenia zadného ovládania, spínač zadného ovládania, zosilňovač antény, jednotka riadenia AV a Navi, multifunkčný spínač, modul riadenia aktivovaný hlasom, adaptér TEL, jednotka riadenia varovania o nízkom tlaku pneumatík, modul riadenia karosérie (BCM), systém bezkľúčového otvárania vozidla, systém varovania proti krádeži, kombinovaný merač, jednotka kamery pre cúvanie, svetlomet, systém denných svetiel, elektrické sedadlo
22 15 Kombinovaná flash jednotka
Relé
R1 Príslušenstvo

Poistková skrinka kabína 2

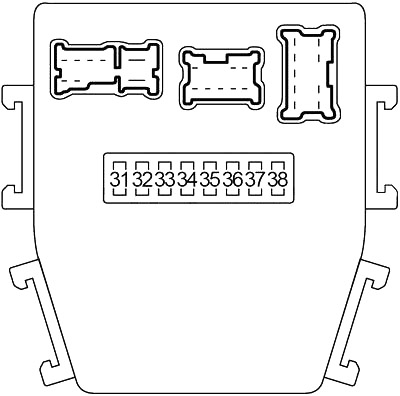

Kabína - 4

Kabína - 5

Číslo Ampére [A] Popis
31 15 Motore ventilatore, amplificatore klimatizácie
32 10 Spínač kľúč a elektromagnet zámku kľúča, okno napájané, spínač zámku (A/T), modul riadenia karosérie (BCM), modul riadenia automatického batožinového priestoru, imobilizér Nissan Anti Theft System (NATS), modul riadenia zámku riadenia, signál upozornenia, modul riadenia motora (ECM) Relé (senzor poloha kontrola rozvodu ventilu nasávania, senzor prietok hmoty vzduchu, senzor poloha kľukového hriadeľa, senzor poloha vačkového hriadeľa, elektromagnetická ventil regulácia objemu odberu absorbéra EVAP, ventil kontroly odfuku absorbéra EVAP)
33 15 Motore ventilatore, amplificatore klimatizácie
34 20 Relé stierača predného skla, motor stierača predného skla, motor umývača predného skla, jednotka riadenia inteligentného tempomatu (ICC)
35 10 Modul riadenia prevodovky (TCM), relé A/T PV IGN
36 15 Relé čerpadla paliva, modul riadenia čerpadla paliva (FPCM)
37 10 Čiapka
38 –
Relé
R1 Ventilátor
R2 Modul riadenia motora (ECM)
R3 Čerpadlo paliva

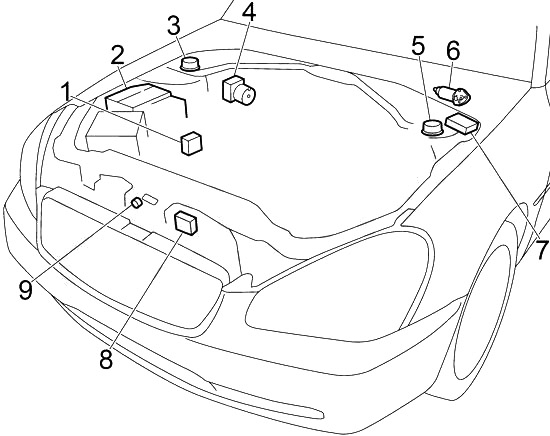

Motor

Motor

  1. Jednotka riadenia denného svietenia
  2. Poistková skrinka
  3. Aktivátor predného tlmiča (ľavý)
  4. Aktivátor VDC
  5. Aktivátor predného tlmiča (pravý)
  6. Motor stierača predného skla
  7. Poistková skrinka relé №2
  8. Poistková skrinka relé VDC
  9. Spínač kapoty


Schéma poistkovej skrinky motora

Blízko batérie.

Motor - 2

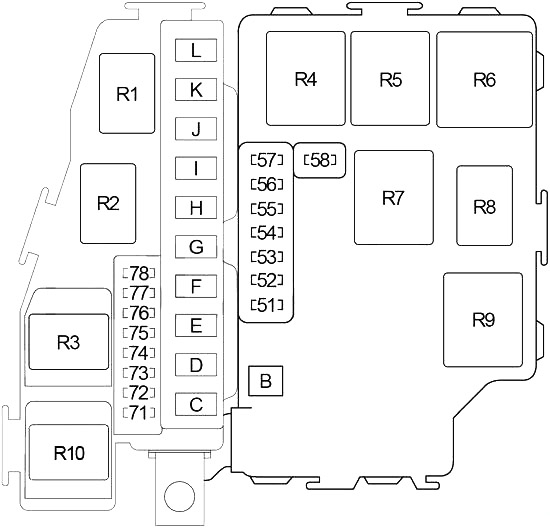

Motor - 3

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
51 10 Relé klimatizácie (magnetická spojka), riadiaca jednotka motora (ECM)
52 15 Audio jednotka, satelitný rádio tuner, automatický CD menič, AV a Navi riadiaca jednotka, displej, hlasovo aktivovaná riadiaca jednotka, AV a Navi riadiaca jednotka, displej, hlasovo aktivovaná riadiaca jednotka, TEL adaptér, riadiaca jednotka varovania o nízkom tlaku pneumatík, zadná kamera jednotka
53 20 Relé riadiacej jednotky motora (ECM) (zapaľovacie cievky, kondenzátor, elektromagnetický ventil na riadenie otvorenia sacích ventilov, bypass ventil podtlaku, elektromagnetický ventil na riadenie variabilného nasávania vzduchu (VIAS)
54 15 Relé zadných svetiel (predné/zadné svetlomety, bočné svetlo predné/zadné, registračné svetlá, svetlo konzoly, svetlo odkladacej schránky, spínač ovládania osvetlenia, osvetlenie: (zapaľovač cigariet, multifunkčný spínač, VDC spínač, núdzový spínač, audio systém), CD menič, A/T zariadenie, hodiny, ovládanie teploty sedadla, spínač nastavenia svetlometov, AV a Navi riadiaca jednotka, spínač vyhrievaného sedadla, spínač úrovne vyhrievaného sedadla, spínač varovania o opustení jazdného pruhu (LDW), predné/zadné popolníky, elektrické zadné sedadlo, spínač predného tienidla, spínač výberu aktívneho odpruženia, riadiaca jednotka dverí, hlavný spínač okna, mikrofón, spínač zrušenia zadnej konzoly), motor nastavenia svetlometov LH/RH, riadiaca jednotka úspory batérie svetlometov
55 20 Pravý svetlomet (dálkové svetlá), relé svetlometov č. 1, systém varovania proti krádeži
56 15 Relé klaksónu, ovládací spínač, riadiaca jednotka karosérie (BCM), systém varovania proti krádeži, alternátor
57 20 Ľavý svetlomet (dálkové svetlá), relé svetlometov č. 1, systém varovania proti krádeži
58 10 Dátový konektor, relé ventilátora chladenia č. 2, relé ventilátora chladenia č. 3, elektromagnetický ventil na riadenie otvorenia sacieho ventilu, bypass ventil podtlaku, elektromagnetický ventil na riadenie variabilného nasávania vzduchu (VIAS)
71 15 Relé vyhrievaného sedadla (na strane vodiča)
72 15 Relé vyhrievaného sedadla (na strane pasažiera)
73 15 Svetlomet (dálkové svetlá), ovládací spínač osvetlenia, relé svetlometov č. 2, kombinovaný merač, riadiaca jednotka denného svietenia, riadiaca jednotka karosérie (BCM), systém varovania proti krádeži, riadiaca jednotka úspory batérie svetlometov
74 15 Relé riadenia motora klapky
75 10 Riadiaca jednotka prevodovky (TCM), relé A/T PV IGN
76 20 Relé aktívneho riadenia motora (RAS), riadiaca jednotka RAS
77 10 Inteligentná jednotka tempomatu (ICC)
78 15 Relé predného svetlometu
B 50 Relé zapaľovania (Poistky: “1”, “2”, “5”, “7”, “9”, “34”, “35”, “36”, “37”, “81”, “82”)
C 50 Relé príslušenstva (Poistka: “4”; Poistka č. 3 – Zapaľovač, predný napájací konektor), Poistka: “3”, “6”, “8”, “10”, “11”, “15”, “17”, “19”, “22”
D 30 2005-2006: Riadiaca jednotka bezpečnostných pásov v prípade kolízie
Číslo Ampére [A] Popis
30 2002: VDC/TCS/ABS
E 40 Relé ventilátora chladenia č.1
F 30 VDC/TCS/ABS (relé elektromagnetického ventilu)
G 50 Spínač zapaľovania, spínač polohy parkovania/neutrál, motorček štartovania, relé príslušenstva
H 40 Spínač obvodu č. 1 (okno napájané, zamykanie dverí, modul riadenia dverí vodiča, riadiaca jednotka zadných dverí LH, modul riadenia karosérie (BCM), motor strechy, automatický polohovač pohonu), spínač č. 2 (okno napájané, zamykanie dverí, modul riadenia dverí pasažiera, riadiaca jednotka zadných dverí vpravo, riadiaca jednotka sedadla vodiča, automatický polohovač pohybu, riadiaca jednotka elektrického zadného sedadla (LH/RH))
I 40 Motor ventilátora chladenia č. 2 (relé ventilátora chladenia č. 1, relé ventilátora chladenia č. 2, relé ventilátora chladenia č. 3)
J 30 Zosilňovač BOSE
K 50 VDC/TCS/ABS (relé motora)
L 50 Relé ventilátora (Poistky: “31”, “33”), Poistka: “32”
Relé
R1 Náhradná žiarovka
R2 Motor riadenia škrtiacej klapky
R3 Svetlomet (č.2)
R4 Svetlomet (č.1)
R5 Poloha parkovania/neutrál
R6 Klimatizácia
R7 Zadné svetlo
R8 Klaksón
R9 Zapaľovanie
R10 Predný stierač

Poistková skrinka

Nachádza sa blízko hlavnej poistkovej skrinky.

Motor - 4

Motor - 5

Číslo Ampére [A] Popis
81 20 Vyhrievané sedadlo (predné/zadné)
82 10 Ovládacia jednotka denného svietenia
Relé
R1 2005-2006: Ventilátor chladenia (č.1)
2003-2004: Vyhrievané sedadlo
R2 2005-2006: Inteligentný tempomat (ICC) brzdový systém
R3 2005-2006: Predný hmlový svetlomet
R4 2002-2004: Inteligentný tempomat (ICC) brzdový systém
R5 2005-2006: Predný stierač
2002-2004: Zapaľovanie PV A/T



Poistková skrinka 2

Nachádza sa na ľavej strane (2005-2006).

Motor - 6

Číslo Relé
R1 Ventilátor chladenia (č. 2)
R2  –
R3 Ventilátor chladenia (č. 3)



O Infiniti Q45 (1990-2006)

Infiniti Q45 je luxusný sedan, ktorý bol vyrábaný v rokoch 1990 až 2006. Tento model bol známy svojím elegantným dizajnom a výkonnými motormi. Počas svojej produkcie ponúkal rôzne možnosti motorizácie, vrátane silného 4,5-litrového V8 motora, ktorý poskytoval výnimočný výkon a hladkú jazdu. Infiniti Q45 sa vyznačovalo aj pokročilými technológiami a komfortnými prvkami, ktoré zabezpečovali pohodlie a bezpečnosť pre vodiča aj pasažierov. Vďaka týmto vlastnostiam si získal obľubu medzi nadšencami luxusných vozidiel.

Schéma poistkovej skrinky Infiniti Q45

Táto stránka zobrazuje schému poistkovej skrinky pre model Infiniti Q45, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Typické umiestnenia poistkových skriniek pre tento model zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti vodičových dverí. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania vozidla, a preto je dôležité mať k dispozícii presnú schému poistkovej skrinky pre efektívnu údržbu.

Post correlati:

  1. Infiniti I30 (1995-2004) – poistková skrinka
  2. Infiniti I35 (1999-2004) – poistková skrinka
  3. Infiniti M35 (2006-2010) – poistková skrinka a relé
  4. Infiniti JX35 (2012-2017) – poistková skrinka
  5. Infiniti M45 (2003-2010) – poistková skrinka
  6. Infiniti Q60 (2013-2015) – poistková skrinka
  7. Infiniti Q50 (2013-2015) – poistková skrinka
  8. Infiniti FX35 (2003-2017) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
