Infiniti M35 (2006-2010) – poistková skrinka a relé
V tomto článku nájdeš diagramy poistkovej skrinky Infiniti M35 (2006–2010), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Infiniti M35
Týka sa vozidiel vyrobených v rokoch:
2006, 2007, 2008, 2009, 2010.

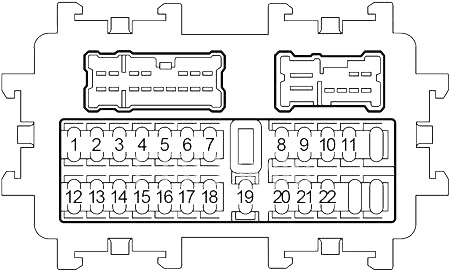

Schéma poistkovej skrinky v kabíne
Blok poistiek sa nachádza v dolnej časti na strane vodiča za panelom nohy.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Modul riadenia karosérie (BCM), modul riadenia motora (ECM), vstrekovače paliva, zásuvka napájania, systém zamykania dverí, smerovky a varovné svetlá, vnútorné osvetlenie, otváracia strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Zásuvka napájania (vnútorná stredová konzola), zásuvka napájania (zadná stredová konzola) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Multifunkčný spínač, jednotný merací prístroj a zosilňovač klimatizácie, spínač zadného ovládania, jednotka AV, satelitný rádio tuner, adaptér Tel, predný displej, CD menič, adaptér pre iPod, jednotka ovládania kamery, zosilňovač BOSE, DVD prehrávač, distribúcia videa, zadný displej, modul riadenia karosérie (BCM), modul inteligentného kľúča, kombinovaný počítadlo kilometrov, vnútorné osvetlenie miestnosti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Zásuvka zapaľovača cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Vyhrievané zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Spínač brzdy inteligentného tempomatu (ICC), spínač varovania pri neúmyselnom zmene jazdného pruhu (LDW), kamera s kamerou jazdného pruhu, akustický signál varovania pri neúmyselnom zmene jazdného pruhu, jednotný merací prístroj a zosilňovač klimatizácie, dátové pripojenie, relé blokovania prevodovky, kompresor klimatizácie, jednotka AV, modul adaptéra Tel, modul inteligentného kľúča, spínač automatickej brzdy tempomatu (ASCD), relé chladiaceho ventilátora, skupina krytu zadného slnečníka, relé zrušenia krytu zadného slnečníka, automatické vnútorné zrkadlo proti oslneniu, relé odvlhčovača zadného okna, systém adaptívneho predného osvetlenia (AFS) spínač, jednotka ovládania AFS, motory cieľového určenia, jednotka ovládania varovania o nízkom tlaku pneumatík, relé predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 10 | Jednotka senzora diagnostiky airbagov, riadiaca jednotka systému klasifikácie cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Kombinovaný počítadlo kilometrov, relé rezervnej lampy, riadiaca jednotka AV, riadiaca jednotka kamery | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Riadiaca jednotka predných bezpečnostných pásov v prípade kolízie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Zosilňovač BOSE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Zosilňovač BOSE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Unifikovaný merací prístroj a zosilňovač klimatizácie, dátová pripojovacia rozhranie, automatické vnútorné zrkadlo proti oslneniu, univerzálny vysielač-prijímač Homelink, kompas, senzor dažďa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Spínač brzdových svetiel, relé zastavenia brzdy inteligentného tempomatu (ICC), modul inteligentného kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Kombinovaný merací prístroj, modul riadenia karosérie (BCM), okno napájania, systém uzamykania dverí, riadiaca jednotka automatického polohovača motora, elektrické sedadlo, smerovky a výstražné svetlá, vnútorné osvetlenie miestnosti, otváracia strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Zásuvka kľúča, spínač štartovania na tlačidlo, modul inteligentného kľúča, akustický výstražný signál inteligentného kľúča, modul distribúcie napájania (PDU), | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

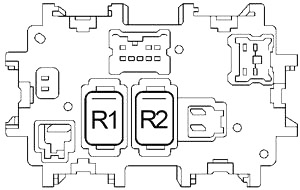

| R1 | Ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Infiniti M35 (2006-2010)
Infiniti M35, vyrábaný v rokoch 2006 až 2010, je luxusný sedan, ktorý sa vyznačuje elegantným dizajnom a výkonnými motormi. Tento model je vybavený 3.5-litrovým V6 motorom, ktorý poskytuje dynamický výkon a hladkú jazdu. Interiér vozidla je navrhnutý s dôrazom na komfort a moderné technológie, čo zahŕňa prémiové materiály a pokročilé funkcie infotainmentu. Infiniti M35 ponúka aj pokročilé bezpečnostné prvky, ktoré zvyšujú ochranu cestujúcich a prispievajú k celkovému pocitu bezpečia na cestách.
Schéma poistkovej skrinky Infiniti M35
Táto stránka zobrazuje schému poistkovej skrinky pre model Infiniti M35, ktorá je kľúčová pre identifikáciu a údržbu elektrických komponentov vozidla. V typickom prípade sa poistková skrinka nachádza v motorovom priestore a v interiéri vozidla, zvyčajne pod palubnou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je nevyhnutná pre správne fungovanie vozidla a zabezpečenie jeho elektrickej bezpečnosti.
