Infiniti QX56 (2004-2017) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Infiniti QX56 (2004–2017), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Infiniti QX56
Vzťahuje sa na vozidlá vyrobené v rokoch:
2004, 2005, 2006, 2007, 2008, 2009, 2010.
Kabína
(2)
- Modul riadenia karosérie (BCM)
- 1 – Jednotka riadenia automatickej polohy motora
R1 – Relé ťahania prívesu č. 1
R2 – Relé zadného okna s ventiláciou (zatvorené)
R3 – Relé zadného okna s ventiláciou (otvorené) - Jednotka inteligentného kľúča
- Displej a jednotka riadenia AV
- Jednotka riadenia prenosu
Prijímač bezkľúčového prístupu - Poistková skrinka
- Jednotka senzora diagnostiky airbagov

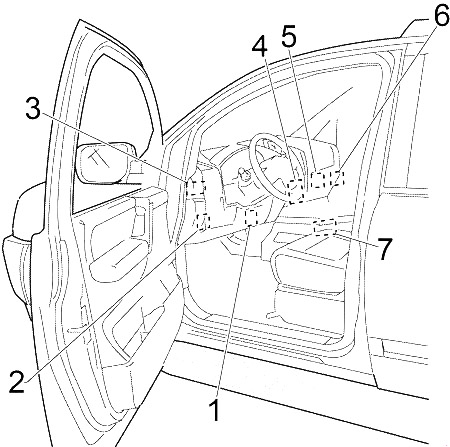

Blok poistiek sa nachádza za krytom blízko odkladacej schránky (Otvor odkladaciu schránku a potiahni kryt, aby si ho odstránil).

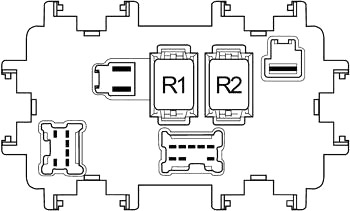

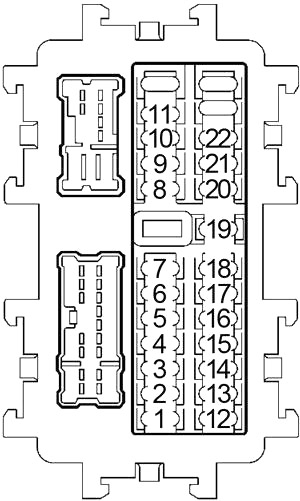

Schéma poistkovej skrinky v kabíne
Zadná strana
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Relé sedadla s vyhrievaním | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Riadiaca jednotka sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Modul riadenia prevodovky (TCM), systém 4wd vo všetkých režimoch, systém blokovania prevodovky A/T, systém riadenia bŕzd, osvetlenie, systém inteligentného tempomatu, systém inteligentného kľúča/funkcia štartovania motora, systém imobilizéra vozidla Infiniti (IVIS), kombinovaný počítač, systém riadenia odpruženia, systém monitorovania tlaku pneumatík, smerovky a výstražné svetlá, systém bezpečnosti vozidla, systém akustického upozornenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Audio, spínač AV, riadiaca jednotka displeja, riadiaca jednotka Navi, DVD prehrávač, modul riadenia karosérie (BCM), kombinovaný počítač, riadiaca jednotka kamery na cúvanie, satelitný rádio tuner | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Spínač diaľkového ovládania vonkajších zrkadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Pri konektore napájania konzoly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Ovládanie predného vzduchu, relé motora predného ventilátora, relé vodnej ventily | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Kombinovaný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Motor zadného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Motor zadného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Konektor na pripojenie dát, riadiaca jednotka displeja, riadiaca jednotka Navi, riadiaca jednotka sonar, riadiaca jednotka blokovania prevodovky, riadiaca jednotka odpruženia, riadiaca jednotka zadných dverí, automatické zrkadlo proti oslneniu, kompas a teplomer, vyhrievaný volant, systém sonar, systém imobilizéra vozidla Infiniti (IVIS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 10 | Jednotka senzora diagnostiky airbagov, riadiaca jednotka systému klasifikácie cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Kombinovaný počítadlo (predný stierač a systém umývania, zadný stierač a systém umývania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Spínač brzdy zariadenia na kontrolu automatickej rýchlosti (ASCD), relé zastavenia inteligentného tempomatu (ICC), senzor ICC, modul ICC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Relé vyhrievaného sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Subwoofer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Pri konektore predného napájania (ľavého) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Senzor uhla riadenia, kombinovaný počítadlo, zapaľovanie a elektromagnet zámku, kontrola predného vzduchu, riadiaca jednotka zámku prevodovky, zariadenie A/T, konektor na pripojenie dát, relé ventilu vody, univerzálny vysielač-prijímač Homelink, hodiny, systém elektrického uzamykania, tretí prvok sedadla radu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Spínač brzdových svetiel, relé svetiel polohy, relé zastavenia brzdy inteligentného tempomatu (ICC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Jednotka inteligentného tempomatu (ICC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Modul riadenia karosérie (BCM), riadiaca jednotka sedadla vodiča, riadiaca jednotka zadných dverí, spínač pamäte sedadiel, riadiaca jednotka automatickej polohy motora, automatický systém zadných dverí, inteligentný kľúč/funkcia štartovania motora, vnútorné osvetlenie, systém imobilizéra vozidla Infiniti (IVIS), systém elektrického uzamykania, systém bezpečnosti vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zadný ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motorový priestor
- Poistková skrinka č. 1
- Modul riadenia motora (ECM)
- Poistková skrinka č. 2
- Poistková skrinka relé
- Motor stierača predného skla
- Jednotka riadenia ABS

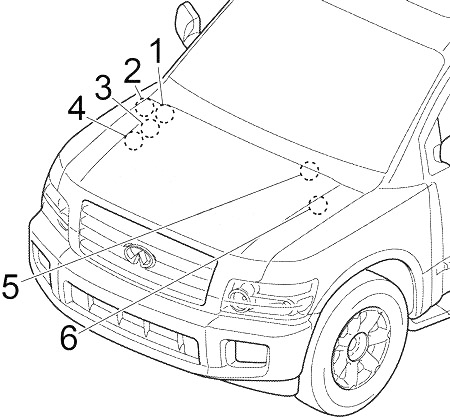

Za batériou sú tri bloky (Odstráňte kryt poistkovej skrinky stlačením krytu a zdvihnutím nahor).

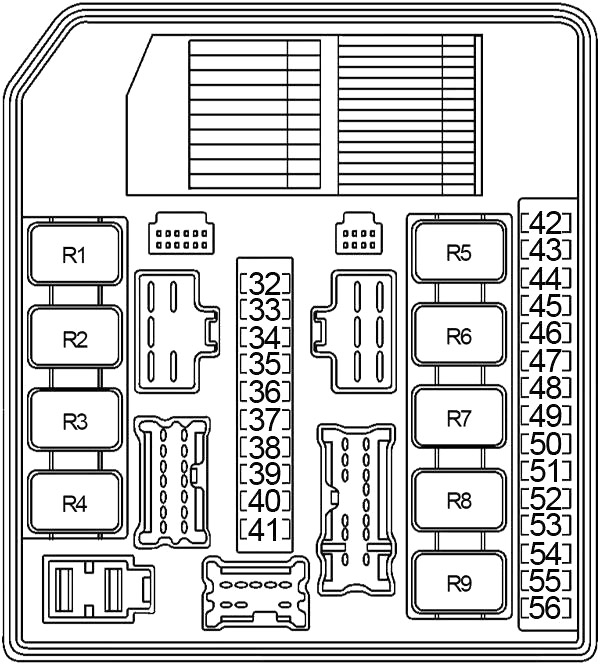

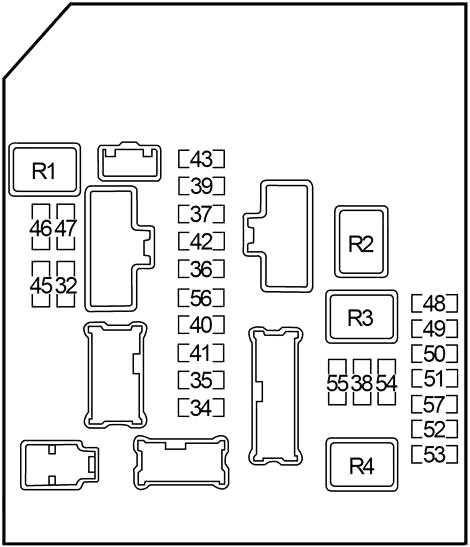

Poistková skrinka motorového priestoru 1
Schéma (Typ 1)
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Relé ťahania prívesu č. 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | Svetlomet pravý (svetlomety stretávacie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10 | Svetlomet ľavý (svetlomety stretávacie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Spínač ovládania osvetlenia, spínač svetiel, relé ťahania prívesu č. 1, riadiaca jednotka displeja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | Predné svetlá, zadné svetlá, svetlá evidenčného čísla, relé ťahania prívesu, podsvietenie spínača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | Relé rezervnej lampy (zrkadlo ťahania prívesu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 30 | Relé predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 15 | Svetlomet ľavý (svetlomety diaľkové) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Svetlomet pravý (svetlomety diaľkové), motory na nastavenie svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 10 | Relé klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 15 | Relé vyhrievaného zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 10 | Relé denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15 | Relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 15 | Relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 15 | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 49 | 10 | Modul riadenia prevodovky (TCM), modul riadenia prevodovky, spínač zmeny na 4 kolesá, relé motora prenosu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 10 | ABS, senzor uhla riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 10 | Relé svetla cúvania, relé ťahania prívesu č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 20 | Relé motora riadenia klapky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 20 | Modul riadenia motora (ECM), relé ECM, jednotka riadenia prenosu, zosilňovač antény NATS, procesor IPDM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 10 | 2004-2006: Senzory pomeru vzduch-palivo, vyhrievané kyslíkové senzory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2007-2010: Senzory pomeru vzduch-palivo, vyhrievané kyslíkové senzory | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 15 | Vstrekovače paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 20 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Odvlhčovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Modul riadenia motora (ECM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Svetlomet s nízkym svetlom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Predné hmlové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Vyhrievané zrkadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Ventilátor chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma (Typ 2)
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Príves | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | Pravý svetlomet (tlmené svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10 | Ľavý svetlomet (tlmené svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Spínač ovládania osvetlenia, spínač svetiel, relé prívesu č. 1, riadiaca jednotka displeja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | Predné pozičné svetlá, zadné pozičné svetlá, svetlá evidenčného čísla, relé prívesu, podsvietenie spínača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | Relé rezervnej lampy (zrkadlo prívesu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 30 | Relé predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 15 | Ľavý svetlomet (diaľkové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Pravý svetlomet (diaľkové svetlá), motory na nastavenie svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 10 | Relé klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 15 | Relé vyhrievaného zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 10 | Relé denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15 | Relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 47 | 15 | Relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 15 | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 10 | Modul riadenia prevodovky (TCM), modul riadenia prevodovky, spínač prevodu na 4 kolesá, relé motora prenosu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 10 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 10 | Relé svetla cúvania, relé ťahania prívesu č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 20 | Relé motora riadenia klapky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 20 | Modul riadenia motora (ECM), relé ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 15 | Senzory pomeru vzduch-palivo, vyhrievané kyslíkové senzory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 15 | Vstrekovače paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 15 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Odvlhčovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Chladiaci ventilátor (č. 1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Chladiaci ventilátor (č. 2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

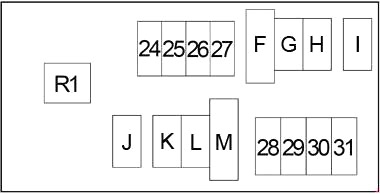

Poistková skrinka del compartimento motore 2
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24 | 20 | Relé motora predného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | Relé klaksónu, systém inteligentného kľúča, systém bezpečnosti vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | 2006-2010: Riadiaca jednotka AWD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Relé motora predného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 15 | Konektor napájania zadného zaťaženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | Riadiaca jednotka odpruženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Generátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 20 | Audio, spínač AV, zosilňovač BOSE, riadiaca jednotka s displejom, riadiaca jednotka Navi, DVD prehrávač, satelitný rádio tuner, riadiaca jednotka kamery na cúvanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 50 | Modul riadenia karosérie (BCM), automatický spínač, systém automatického osvetlenia, automatický polohovač motora, systém automatických zadných dverí, systém denného svietenia, predný hmlový svetlomet, predný stierač a systém umývania, svetlomet, systém nastavenia svetlometov, osvetlenie. Systém inteligentného kľúča/funkcia štartovania motora, stropné svetlo, systém imobilizéra vozidla Infiniti (IVIS), polohové svetlá, svetlá evidenčného čísla, zadné svetlá, systém uzamykania dverí, elektricky sklopné zadné sedadlá, systém okien, odvlhčovač zadného okna, stierač a systém umývania zadného okna, otváracia strecha, systém monitorovania tlaku v pneumatikách, ťahanie prívesu, smerovky a výstražné svetlá, systém bezpečnosti vozidla, akustické upozornenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | 30 | Relé motora kompresora (riadiaca jednotka odpruženia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | 30 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | 40 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | 30 | Relé ťahania prívesu č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | 40 | Elektrická brzda (príves) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | 40 | Relé chladenia ventilátora, relé vyhrievaného zrkadla, poistka: “N” (2008-2010) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | 40 | Zapaľovanie. Systém inteligentného kľúča/funkcia štartovania motora, systém imobilizéra vozidla Infiniti (IVIS), poistky: “57”, “58” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | 25 | 2008-2010: Relé chladenia ventilátora, relé vyhrievaného zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

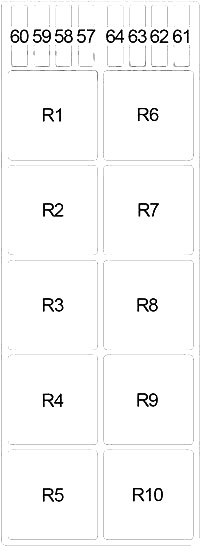

Poistková skrinka
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 57 | 20 | Relé prevodovky (vysoké), relé prevodovky (nízke) |
| 58 | 20 | Relé motora prevodu |
| 59 | 10 | Modul riadenia karosérie (BCM), modul riadenia motora (ECM), systém 4WD vo všetkých režimoch, systém automatického osvetlenia, automatický polohovač motora, systém denného svietenia, predné hmlové svetlo, predný stierač a systém umývania, svetlomet, systém nasmerovania svetlometov, osvetlenie, systém inteligentného kľúča/funkcia štartovania motora, stropná lampa, systém imobilizéra vozidla Infiniti (IVIS), pozičné svetlá, svetlá evidenčnej značky, zadné svetlá, systém elektrického ovládania okien, odvlhčovač zadného okna, systém stierača a umývania zadného okna, systém štartovania, strešný okno, systém monitorovania tlaku v pneumatikách, ťahanie prívesu, smerovky a výstražné svetlá, systém akustického varovania |
| 60 | 15 | 2008-2010: Ťahanie prívesu, modul riadenia karosérie (BCM) |
| 61 | – | – |
| 62 | – | – |
| 63 | 10 | 2008-2010: Vyhrievaný volant |
| 64 | 10 | 2008-2010: Automatický polohovač riadenia, systém blokovania prevodovky A/T, modul riadenia karosérie (BCM), systém inteligentného kľúča, vnútorné osvetlenie, systém imobilizéra vozidla Infiniti (IVIS), systém elektrického uzamykania, systém akustického varovania |
| R1 | 2006-2010: Prerušenie prevodu | |
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R2 | Zmena nízkej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | 2004-2007: Inteligentný tempomat (ICC) udržiavanie brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | 04-2005: Ťahanie prívesu (č. 1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2006-2010: Zákruta prívesu (ľavá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | 2004-2005: Rezervná žiarovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2006-2010: Zákruta prívesu (pravá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Vysoká zmena (4WD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Denné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Svetlo brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Ťahanie prívesu (č. 2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

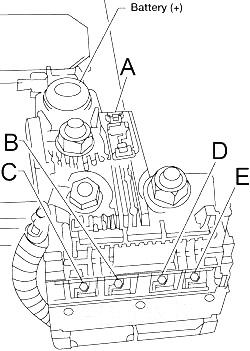

Blok pripojenia poistky
Umiestnené na batérii.
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 140 | Generátor, poistka: “D”, “E” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 60 | Relé príslušenstva (poistky: “4”, “5”, “6”, “7”), relé zadného ventilátora (poistky: “10”, “11”), poistky: “3”, “17”, “18”, “19”, “20”, “21”, “22” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 80 | Relé zapaľovania (poistky: “38”, “48”, “49”, “50”, “51”, “54”, “55”), poistky: “46”, “47”, “52”, “53” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 80 | Relé predných hmlových svetlometov (poistky: “34”, “35”), relé svetlometov vysokého úrovne (poistky: “34”, “35”), relé svetlometov nízkeho úrovne (poistky: “40”, “41”), relé zadných svetiel (“36”, “37”), poistka: “32”, “39”, “42”, “43”, “45” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 100 | Poistka: “28”, “29”, “30”, “31”, “I”, “K”, “L” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Infiniti QX56
Vzťahuje sa na vozidlá vyrobené v rokoch:
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Schéma poistkovej skrinky v kabíne
Blok poistiek sa nachádza za krytom prístrojovej dosky na strane vodiča.
Zadná strana
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 10 | Kombinovaný spínač |
| 2 | 10 | Jednotka senzora diagnostiky airbagov, riadiaca jednotka systému klasifikácie cestujúcich |
| 3 | 10 | Spínač brzdy inteligentného tempomatu (ICC), zariadenie automatického riadenia rýchlosti (ASCD) spínač brzdy, spínač svetiel stop, motor nastavenia svetlometov, konektor dátového pripojenia, senzor uhla riadenia, kombinovaný merací prístroj, vyhrievaný spínač na volante, nízky tlak v pneumatikách, tlaková riadiaca jednotka varovaní, riadiaca jednotka asistencie riadenia, brána CAN, trojitý spínač (spínač APS), riadiaca jednotka adaptívneho predného osvetlenia (AFS), hlavný spínač AC zásuvky 120 V, relé sedadla riadeného klimatizáciou |
| 4 | 10 | Ovládanie klimatizácie vzadu, riadiaca jednotka monitora s 360-stupňovým pohľadom, automatický zosilňovač klimatizácie, ionizátor, riadiaca jednotka AV, relé klimatizácie vzadu, senzor detekcie dymu/externé dvere, modul automatického riadenia zadných dverí, automatické zrkadlo so systémom proti oslneniu, riadiaca jednotka sonar (2014-2017), modul telematiky (TCU (2014-2017)) |
| 5 | 15 | Zosilňovač BOSE |
| 6 | 10 | Konektor dátového pripojenia, hodiny, spínač odblokovania napájania druhého sedadla, zvukový signál inteligentného kľúča, riadiaca jednotka bezpečnostného pásu vpredu v prípade kolízie, senzor dažďa svetiel, automatické zrkadlo so systémom proti oslneniu, kombinovaný merací prístroj (2014-2017) |
| 7 | 10 | Spínač svetiel stop, modul riadenia karosérie (BCM), inteligentný tempomat (ICC) relé zastavenia brzdy, elektrická brzda |
| 8 | 15 | Zosilňovač BOSE |
| 9 | 10 | Riadiaca jednotka monitora s 360-stupňovým pohľadom, automatický zosilňovač klimatizácie, modul automatického riadenia zadných dverí, spínač sklonu LH/RH, spínač ohybu LH/RH, automatický zvukový signál varovania zadných dverí |
| 10 | 10 | Spínač zapnutia s tlačidlom, spínač pamäte sedadla, modul riadenia karosérie (BCM) |
| 11 | 10 | Kombinovaný merací prístroj (2010-2013), brána CAN |
| 12 | 20 | Relé príslušenstva č. 2 |
| 13 | 10 | Spínač 4WD, režim snehu / režim ťahania / skupina spínača na deaktiváciu VDC |
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 | 15 | Druhý spínač vyhrievaného sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Spínač predného vyhrievaného sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Relé zadného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | 2010-2013: Zásuvka napájania konzoly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Spínač diaľkového ovládania zrkadla (2010-2013), riadiaca jednotka sonar (2010-2013), riadiaca jednotka monitorovania prostredia, automatický zosilňovač klimatizácie, multifunkčný spínač, riadiaca jednotka AV, predný displej, video separátor, hlavný spínač okna (2014-2017), zosilňovač BOSE (2014-2017), Modul riadenia telematiky (TCU (2014-2017)), Spínač telematiky (2014-2017) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Predná zásuvka napájania, zásuvka napájania v odkladacej schránke, relé príslušenstva č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Motor predného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Motor predného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zapaľovanie č. 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motorový priestor
Schéma poistkovej skrinky №1
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 15 | Relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 20 | Modul riadenia motora (ECM), zosilňovač antény NATS, relé ECM (senzor hmotnostného prietoku vzduchu, elektromagnetický ventil na reguláciu objemu odberu z parného generátora, modul riadenia variabilných udalostí a ventilu zdvihania (VVEL), elektromagnetický ventil na kontrolu časovania sacieho ventilu, pomer vzduch-palivo (A/F) senzor, vyhrievaný kyslíkový senzor, ventil na návrat paliva, ventil na kontrolu nádrže EVAP, relé vstrekovačov (2014-2017)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 10 | Relé blokovania riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 30 | Relé predných stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 10 | Relé zadného svetla prívesu, zadné svetlo LH, zadné svetlo RH/LH, svetlo evidenčného čísla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 10 | Svetlo v odkladacej schránke, spínač sedadla s klimatizáciou, ovládanie klimatizácie vzadu, riadiaca jednotka monitora s 360-stupňovým pohľadom, spínač vyhrievaného volantu, skupina spínača 4WD, volič prevodovky A/T, multifunkčný spínač, spínač predného vyhrievaného sedadla < druhý spínač vyhrievaného sedadla LH/Pravé, hodiny, druhé sedadlo, spínač odblokovania napájania LH/RH, elektrická brzda, hlavný spínač napájania AC 120 V, napájací zdroj konzoly (držiak pohárov), skupina spínača režimu snehu / ťahania / deaktivácie Vdc, spínač nastavenia svetlometov, spínač diaľkového ovládania vonkajších zrkadiel, kombinovaný spínač (špirálový kábel), núdzový spínač, spínač resetovania a ovládania osvetlenia, spínač palubného počítača, hlavný automatický spínač zadných dverí, trojitý spínač, dvojitý spínač, zadné svetlo RH, podpora predných dverí svetla atmosféry, podpora zadných dverí svetla atmosféry, svetlo mapy, spínač telematiky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 10 | Relé klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 15 | Predný hmlový svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 10 | Pravý svetlomet (diaľkové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 10 | Ľavý svetlomet (diaľkové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 15 | Ľavý svetlomet (tlmené svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 15 | Pravý svetlomet (tlmené svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 55 | 10 | Relé lampy rezervy, relé napájania prívesu, modul riadenia prevodovky (TCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 10 | Jednotka riadenia prenosu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 10 | ABS, relé brzdového svetla, senzor rýchlosti náklonu / bočne / uvoľnenie G | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 15 | 2010-2013: Relé vstrekovačov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 15 | Zapaľovacie cievky, kondenzátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | 10 | Modul riadenia motora (ECM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | 20 | Relé riadenia motora klapky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Odvlhčovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zapaľovanie č. 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Zapaľovanie č. 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka 2
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 31 | 15 | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Alternátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Aktivátor pedálu akcelerátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | Riadiaca jednotka prenosu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 15 | Riadiaca jednotka AV, predný displej, video separátor, displej pre opierku hlavy LH/RH, riadiaci modul telematiky (TCU (2014-2017)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Relé klaksónu bezpečnosti vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | IPDM (relé zapaľovania č. 2 (modul riadenia úrovne vzduchu), relé zapaľovania č. 3 (signalizátor, dvojitý spínač (spínač varovných systémov), inteligentný tempomat (ICC) relé zastavenia brzdy, inteligentný senzor tempomatu (ICC), aktivátor pedálu akcelerátora, riadiaca jednotka pokročilých asistenčných systémov pre vodiča (ADAS), bočný radar LH/RH, kamera jazdného pruhu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | Modul riadenia prevodovky (TCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 40 | Elektrická brzda, poistky: “T”, “V”, “79”, “84”, “85”, “86” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | 40 | Relé zapaľovania č. 1 (Poistky: “1”, “2”, “3”, “4”, “16”), Poistky: “12”, “81”, “82”, “83”, “U” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | 40 | IPDM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | 30 | Relé kompresora vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | 30 | Riadiaca jednotka prenosu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | 50 | Modul riadenia karosérie (BCM), automatický spínač (riadiaca jednotka automatického polohovania, riadiaca jednotka sedadla vodiča, spínač bedrovej opierky) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | 30 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | 50 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dodatočné podpery pre poistky
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 50 | Relé štartovania (Poistky: “71”, “72”, “73”, “74”) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | 50 | Relé motora aktívneho pohonu a zdvíhania (VVEL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | 50 | Poistka: “T”, “79” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | 50 | 2010-2013: Poistky: “S”, “75”, “76”, “77” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 2014-2017: Poistky: “S”, “75”, “76”, “77”, “87”, “88”, “89”, “90” | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 15 | Relé odmrazovača stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 10 | Relé vyhrievania riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 30 | Riadiaca jednotka bezpečnostných pásov v prípade kolízie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S | 30 | Sedadlá druhej rady (relé odblokovania napájania LH/RH, relé hore 2 LH/RH, relé dole 2 LH/RH) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | 30 | Jednotka invertora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 10 | Relé odmrazovača stieračov, vonkajšie zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T | 30 | Modul automatického ovládania zadných dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka 1
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 71 | 30 | Modul riadenia motora (ECM) |
| 72 | 10 | Spojka elektricky ovládanej chladiaceho ventilátora |
| 73 | 15 | Modul riadenia čerpadla paliva |
| 74 | 10 | ABS |
| 87 | 15 | 2014-2017: Relé vstrekovačov |
| 88 | 10 | 2014-2017: Relé denných svetiel |
| 89 | 10 | 2014-2017: Relé denných svetiel |
| 90 | 10 | 2014-2017: Relé denných svetiel |
| R1 | Diaľkové štartovanie motora | |
| R2 | – | |
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R3 | 2010-2013: Klaksón bezpečnosti vozidla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2014-2017: Denné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Rezervná žiarovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Vyhrievaný volant | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Inteligentný tempomat (ICC) Zastavenie brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Odvlhčovač pre stierače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Klimatizácia vzadu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Brzdové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Kompresor vzduchu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Variabilná ventilová udalosť a motor aktora zdvíhania (VVEL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka 2
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 81 | 15 | Relé sedadla ovládané klimatizáciou |
| 82 | 15 | Relé sedadla ovládané klimatizáciou |
| 83 | 30 | Riadiaca jednotka bezpečnostných pásov v prípade kolízie |
| 84 | 15 | Relé lampy smerovky prívesu (ľavá), relé lampy smerovky prívesu (pravá) |
| 85 | 10 | Relé rezervnej lampy |
| 86 | 10 | Relé zadnej lampy prívesu |
| U | 30 | Relé postrekovačov svetlometov |
| V | 30 | Relé výkonu prívesu |
| R1 | Sedadlo s klimatizáciou | |
| R2 | Lampa smerovky prívesu (pravá) | |
| R3 | Postrekovač svetlometov | |
| R4 | Lampa smerovky prívesu (ľavá) | |
| R5 | Zadná lampa prívesu | |
| R6 | Výkon prívesu | |
Hlavná bloková pripojenie
Hlavné poistky sú umiestnené na batérii.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| A | 140 | Alternátor, Poistky: “C”, “D”, “E” |
| B | 80 | Poistka: “O”, “P”, “Q”, “R” |
| C | 100 | Relé štartovania (relé horného stierača predného skla, poistky: “55”, “56”, “57”, “60”, “61”, “62”), poistky: “41”, “42”, “43”, “44”, “64” |
| D | 80 | Relé príslušenstva (Poistky: “18”, “19”, “20”), Relé štartovania č. 2 (Poistky: “13”, “14”, “15”), Relé ventilátora (Poistky: “21”, “22”), Poistky: “5”, “6”, “7”, “8”, “9”, “10”, “11” |
| E | 80 | Poistka: “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M” |
| N | 60 | Relé horných svetlometov (poistky: “51”, “52”), relé nízkej úrovne svetlometov (poistky: “53”, “54”), relé zadných svetiel (poistky: “46”, “47”), relé predných hmlových svetiel (Poistka: “50”), Poistka: “45”, “49” |
O Infiniti QX56 (2004-2017)
Infiniti QX56 je luxusné SUV, ktoré bolo vyrábané medzi rokmi 2004 a 2017. Tento model je známy svojím robustným dizajnom a priestranným interiérom, ktorý ponúka pohodlie pre všetkých pasažierov. QX56 je vybavený výkonným motorom V8, ktorý poskytuje dostatok sily pre hladkú jazdu a ťahanie ťažkých nákladov. Vozidlo je tiež vybavené pokročilými technológiami a bezpečnostnými funkciami, ktoré zaručujú komfort a bezpečnosť na cestách. Vďaka svojim vlastnostiam je Infiniti QX56 obľúbenou voľbou pre tých, ktorí hľadajú kombináciu luxusu a výkonu.
Schéma poistkovej skrinky Infiniti QX56
Táto stránka zobrazuje schému poistkovej skrinky pre model Infiniti QX56, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických komponentov vozidla. Poistková skrinka sa zvyčajne nachádza pod kapotou a v interiéri vozidla, často v blízkosti vodiča. Na schéme sú uvedené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre udržanie správnej funkčnosti vozidla a jej správne používanie môže predĺžiť životnosť elektrických komponentov.
