Infiniti FX35 S51 (2008-2013) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Infiniti FX35 S51 (2008–2013), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Infiniti FX35 S51 (2006-2013) – schéma poistky
Model Infiniti FX35 S51 bol vytvorený v roku 2006. Auto bolo vyrobené na základe komponentov Infiniti EX a Nissan Maxima. Infiniti sa postaralo, aby to bola kombinácia SUV vysokej triedy a športového auta. Nástupcom FX je Infiniti QX70, ktorý bol uvedený na trh v roku 2013.
Rok výroby: 2006, 2007, 2008, 2009, 2009, 2010, 2011, 2012, 2013.
Poistka zapaľovača cigariet (zásuvka napájania) v Infiniti FX35 S51 (2006-2013) je poistka 20 v schéme poistiek.

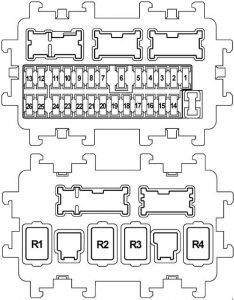

Panel poistiek palubnej dosky (J / B)
| Číslo | [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Jednotka riadenia systému detekcie cestujúcich Jednotka diagnostického senzora airbagu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Svetlomet predný zostavený RH Svetlomet predný zostavený LH Ionizátor riadený klimatizáciou Relé sedadla Jednotný merací prístroj a zosilňovač klimatizácie. Jednotka riadenia upozornenia na nízky tlak pneumatík Gateway CAN Jednotka riadenia AV Senzor dymu / voní vonkajších Zrkadlo vnútorné proti oslneniu automatické Relé ICC spínač brzdy ASCD Spínač brzdy Spínač brzdové svetlo Jednotka riadenia AFS Konektor dátového pripojenia Systémy upozornenia Spínač upozornenie na opustenie jazdného pruhu, cicalino Modul kamery jazdný pruh Adaptér tel. Kompresor Relé vyhrievané sedadlo Spínač vyhrievaného sedadla (strana vodiča) Spínač vyhrievaného sedadla (strana pasažiera) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Relé svetlometu rezervy meracieho zostaveného Pohľad okolo jednotky riadenia Jednotka riadenia sonar |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Relé príslušenstva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Kľúč / zásuvka Hodiny Konektor dátového pripojenia Senzor dažďa Inteligentný kľúč upozornenie Cicalino Zrkadlo vnútorné proti oslneniu automatické |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Modul riadenia karosérie spínač svetla brzdové relé ICC (BCM) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Bose (audio systém) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Spínač zapaľovania na tlačidlo v zásuvke pre kľúč | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Modul riadenia karosérie (BCM) Automatický regulátor polohy pohonu Jednotka riadenia Jednotka riadenia celkového osvetlenia Spínač pamäte pohonu sedadla Jednotka riadenia pohonu sedadla |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Kombinovaný počítadlo Jednotný merací prístroj a zosilňovač klimatizácie. Jednotka riadenia AWD Gateway CAN Jednotka riadenia predkolízneho systému bezpečnostného pásu (strana vodiča / pasažiera) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Vonkajšie zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Odvlhčovač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Odvlhčovač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Jednotka riadenia E-SUS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Predná zásuvka napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Spínač diaľkového ovládania bočného zrkadla Unifikovaný merací prístroj a zosilňovač klimatizácie. Multifunkčný spínač Jednotka riadenia celkového osvetlenia Jednotka riadenia AV Jednotka riadenia monitora Jednotka adaptér Tel. Satelitný tuner |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Zásuvka napájania konzoly Zásuvka napájania vzadu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé zapínania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zadné relé odvlhčovača skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé príslušenstva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek v motorovom priestore (IPDM E / R)
| Číslo | [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Relé čerpadla paliva Modul riadenia čerpadla paliva Skupina snímača úrovne paliva Čerpadlo paliva Modul riadenia motora (ECM) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Relé ventilátora chladenia 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Spínač režimu snehu modulu riadenia prevodovky (TCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Injektor paliva č. 1 Injektor č. 2 Injektor č. 3 Injektor č. 4 Injektor č. 5 Injektor č. 6 Injektor č. 7 (motor VK) Injektor č. 8 (motor VK) Kontrola motora Modul (ECM) Modul riadenia karosérie (BCM) Jednotka riadenia celkového osvetlenia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Snímač ICC Integrovaná skupina Aktuátor pedálu akcelerátora Aktuátor ABS a elektrická jednotka (jednotka riadenia) Snímač uhla otáčania 1 Snímač uhla otáčania 1 Snímač bočný G Jednotka riadenia AWD Jednotka riadenia asistencie riadenia Jednotka riadenia RAS Upozornenie ICC Gong zosilňovač brzdová jednotka |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Snímač kyslíka vyhrievaný 2 (Bank 2) Snímač kyslíka vyhrievaný 2 (Bank 1) Pomer vzduch-palivo (A / F) Snímač 1 (Bank 1) Pomer vzduch-palivo (A / F) Snímač 1 (Bank 2) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Kombinovaný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Kompressor relé klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Relé ECM Modul riadenia motora (ECM) Kondenzátor Elektromagnetický ventil riadenia distribúcie Ventil nasávania Elektromagnetický ventil riadenia distribúcie (riadok 1) Elektromagnetický ventil riadenia distribúcie ventilov nasávania (riadok 2) Elektromagnetický ventil riadenia distribúcie ventilov výfuku (Bank 1) Elektromagnetický ventil riadenia distribúcie ventilov výfuku Ventil (Bank 2) Ventil riadenia ventilácie nádrže EVAP Cievka zapaľovania č. 1 (s výkonovým tranzistorom) Cievka zapaľovania č. 2 (s výkonovým tranzistorom) Cievka zapaľovania č. 3 (s výkonovým tranzistorom) Cievka zapaľovania č. 4 (s výkonovým tranzistorom) Cievka zapaľovania č. 5 (s výkonovým tranzistorom) Cievka zapaľovania č. 6 (s výkonovým tranzistorom) Cievka zapaľovania č. 7 (s výkonovým tranzistorom; motor VK) Cievka zapaľovania č. 8 (s výkonovým tranzistorom; motor VK) Elektromagnetický ventil regulácie objemu ventilácie nádrže EVAP Snímač prietoku vzduchu masívny (riadok 2) Snímač prietoku vzduchu masívny ( riadok 1) Modul riadenia VVEL |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Relé riadenia motora akcelerátora Modul riadenia motora (ECM) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Svetlomet predný zostavený LH (svetlomet zadný) Svetlomet predný zostavený RH (svetlomet zadný) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Svetlomet zadný zostavený LH Svetlomet zadný zostavený RH Lampada tabuľka LH Lampada tabuľka DES lampada vo vnútri rukavice Jednotka riadenia celkového osvetlenia Zásuvka napájania predná Spínač zmeny ATT Jednotka riadenia AV |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Svetlomet predný zostavený LH (svetlomety diaľkové) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Svetlomet predný zostavený RH (svetlomety diaľkové) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Svetlomet LH (svetlomety stretávacie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Svetlomet RH (svetlomety stretávacie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Relé svetlometov predných hmlových (svetlomet hmlový predný LH, svetlomet hmlový predný RH) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | Relé stierača predného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé riadenia motorčeka štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek v motorovom priestore (E12)
| Číslo | [A] | Popis |
| 31 | 15 | Relé klaksónu 1 Alternátor |
| 32 | 30 | Voliteľný konektor |
| 33 | 10 | AWD Jednotka riadenia Jednotka riadenia asistencie pri brzdení |
| 34 | 15 | Predný displej Jednotka riadenia AV Okolo monitor Jednotka riadenia Subwoofer Satelitný rádio tuner Adaptér tel |
| 35 | – | – |
| 36 | 10 | Modul riadenia prevodovky (TCM) |
| 37 | 20 | Relé motora RAS |
| 38 | 10 | Relé klaksónu 2 |
| sol | 50 | Relé motora aktívneho VVEL |
| H. | 30 | Blok poistiek J / B IPDM E / R |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ja | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| jot | 30 | Riadiaca jednotka bezpečnostného pásu pred kolíziou (strana vodiča) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K. | 30 | Riadiaca jednotka bezpečnostného pásu pred kolíziou (strana pasažiera) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | 40 | Modul riadenia karosérie (BCM) Automatický polohovač riadenia Cont Riadiaca jednotka sedadla vodiča Spínač bedrového podporného podporu stranový Spínač elektrického sedadla |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | 30 | Aktuátor ABS a elektronická jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | 50 | Aktuátor ABS a elektronická jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | 50 | Relé ventilátora chladenia 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P. | 50 | Blok poistiek E213 – číslo poistiek: Q (riadiaca jednotka automatického zamykania zadných dverí), 61 (aktuátor pedálu akcelerátora), 62 (relé sedadla ovládaného klimatizáciou), 63 (relé sedadla ovládaného klimatizáciou, relé vyhrievaného sedadla) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé klaksónu 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

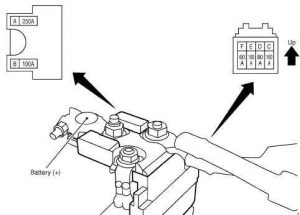

Blok poistiek na kladnom termináli batérie
| Číslo | [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 250 | Číslo poistky alternátor motorino : C. D, E |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 100 | Číslo poistky: O (relé ventilátora chladenia 1), S (relé ventilátora chladenia 2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 100 | Blok poistiek a poistky poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 80 | Blok poistiek J / B (číslo poistiek: 5, 6, 7, 8, 9, 10, 11) Pre dodatočné napájanie pre napájanie zapaľovania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 100 | IPDM E / R (číslo poistky: 10, 11) pre zdroj napájania zapaľovania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 60 | IPDM E / R (číslo poistky: 18 (relé svetlometu hmlového svetla predného); relé vysokého reflektora, relé nízkeho reflektora, relé svetlometu zadného) pre zdroj napájania zapaľovania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek v motorovom priestore (E212; motor VK)
| Číslo | [A] | Popis |
| R | – | – |
| S | 50 | Relé ventilátora chladenia 2 |
| Relé | ||
| R1 | Relé ventilátora chladenia 2 | |
Schéma poistiek v motorovom priestore (E213)
| Číslo | [A] | Popis |
| 61 | 15 | Aktivátor pedálu akcelerátora |
| 62 | 15 | Relé sedadla ovládaného klimatizáciou |
| 63 | 10 | Relé sedadla klimatizovaného Relé vyhrievaného sedadla |
| Q | 30 | Riadiaca jednotka automatického ovládania zadných dverí |
| Relé | ||
| R6 | Relé klaksónu 2 | |
| R8 | Relé udržiavania brzdy ICC | |
O Infiniti FX35 S51 (2008-2013)
Infiniti FX35 S51, vyrábaný v rokoch 2008 až 2013, je luxusné SUV, ktoré kombinuje športový dizajn s vysokým výkonom. Tento model je známy svojou robustnou konštrukciou a elegantným vzhľadom, ktorý priťahuje pozornosť na cestách. Pod kapotou sa nachádza výkonný 3,5-litrový V6 motor, ktorý poskytuje plynulú jazdu a dostatočný výkon pre každodenné potreby aj dlhšie cesty. Interiér vozidla je vybavený modernými technológiami a ponúka pohodlie a bezpečnosť pre všetkých cestujúcich. Infiniti FX35 S51 je ideálnou voľbou pre tých, ktorí hľadajú kombináciu luxusu, výkonu a spoľahlivosti.
Schéma poistkovej skrinky Infiniti FX35 S51
Táto stránka zobrazuje schému poistkovej skrinky pre model Infiniti FX35 S51, ktorá je nevyhnutná pre správnu údržbu a riešenie problémov s elektrickým systémom vozidla. Typické umiestnenie poistkovej skrinky v tomto aute je pod kapotou a v interiéri vozidla, zvyčajne v blízkosti vodiča. Diagramy na tejto stránke zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vozidla, preto je dôležité venovať jej pozornosť a pravidelne kontrolovať jej stav.
