Infiniti G20 – P10 (1990-1996) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Infiniti G20 – P10 (1990–1996), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Infiniti G20 – P10 (1990-1996) – schéma poistky
Rok výroby: 1990, 1991, 1992, 1993, 1994, 1995, 1996

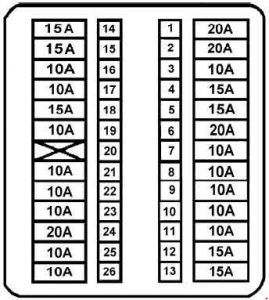

Schéma poistky kabíny
| Poistka | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Odmlžovač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Odmlžovač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | až do roku 1993: Čas systému blokovania prevodovky, riadiaca jednotka (iba A / T) po roku 1993: 5: Otvorenie batožinového priestoru a nádrže, systém diaľkového ovládania Multi-Remote |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Umývač skiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Systém elektronického riadenia (ECCS), relé riadenia žiaroviek, systém varovania proti krádeži, obvod ventilátora chladiča, obvod štartovania (1993.5-1995), systém riadenia A / T (1993.5-1995), ASCD (1993.5-1995) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | až do roku 1993: Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | po roku 1993.5: Systém airbagov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Zvuk, podsvietenie hodiniek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Klimatizácia, riadiaca jednotka času, systém varovania proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Zrkadlo dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Zapaľovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Svetlomet predný proti hmle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | po 1993.5: Audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | po 1993.5: Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Obvod štartovania, riadiaca jednotka elektronického ovládania (ECCS), relé blokovania spojky (len M / T), skupina denného svietenia (len Kanada), systém varovania proti krádeži (1993.5-1995) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Varovanie o nebezpečenstve, systém diaľkového ovládania s viacerými tlačidlami (1993.5-1995) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Klakson, systém varovania proti krádeži, ASCD (1993.5-1995) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Zadné svetlá, svetlá na polohu, osvetlenie evidenčného čísla, bočné svetlá na polohu, osvetlenie, hodiny, zvonček na upozornenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | až do 1993: Kombinovaný merací prístroj, systém blokovania prevodovky, konektor ovládania, relé ohrievača zadného skla, relé časovača antény napájania, relé ventilátora, svetlo po 1993.5: kombinovaný merací prístroj, systém blokovania prevodovky (A / T), relé ventilátora, údaje konektora (konektor ovládania), svetlo cúvania, relé ohrievača zadného skla, skupina denného svietenia (Kanada), systém ovládania klimatizácie, časovač antény napájania, relé bezpečnostných pásov, relé vyhrievaného zrkadla |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Aktivovať signál | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Riadiaca jednotka elektronického ovládania (ECCS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | až do 1993: Svetlá po 1993.5: Brzdové svetlá, ASCD, Systém blokovania prevodovky, Systém ABS |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Vnútorné svetlá, bodové svetlá, svetlá v batožinovom priestore, jednotka časového ovládania, systém varovania proti krádeži, časovač antény, systém automatických bezpečnostných pásov s dvoma bodmi s motorom (1990-1993) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Systém prevencie zablokovania kolies počas brzdenia, jednotka časového ovládania, systém automatických bezpečnostných pásov s dvoma bodmi s motorom, zariadenie automatického ovládania rýchlosti (ASCD), jednotka denného svietenia (len Kanada) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

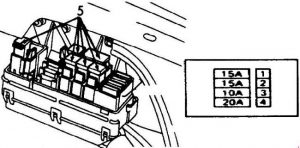

Schéma poistky motorového priestoru
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Jednotka denného svietenia (iba Kanada) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Počítač elektronického riadenia (ECCS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Systém prevencie zablokovania kolies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Spínač zapaľovania (pripojenie poistky) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Hlavný zväzok (pripojenie poistky) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 25 | ECCS (pripojenie poistky) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 75 | Alternátor (pripojenie poistky) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Poistková skrinka systému ventilácie chladiča (pripojenie poistky) Systém ventilácie chladiča (modely s relé 3 A / T) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Poistková skrinka systému ABS, riadiaca jednotka ABS (pripojenie poistky) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

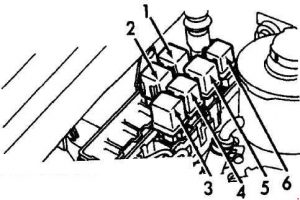

Relé motorového priestoru (pravý blatník – modely A / T ( 1990-1993 ))
| Číslo | Popis |
| 1 | Relé upozornenia proti krádeži – 1 |
| 2 | Automatická kontrola rýchlosti (ASCD) |
| 3 | Relé klimatizácie |
| 4 | Relé upozornenia proti krádeži – 2 |
| 5 | Relé predného svetlometu proti hmle |
| 6 | Relé klaksónu |

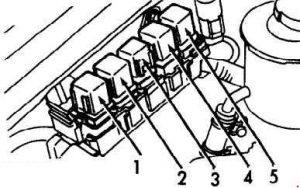

Relé motorového priestoru (pravý blatník – modely M / T ( 1990-1993 ))
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Relé klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Relé zastavenia zariadenia na automatickú kontrolu rýchlosti (ASCD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relé upozornenia proti krádeži – 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Relé upozornenia proti krádeži – 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

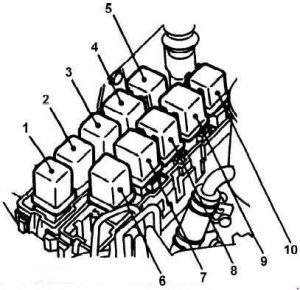

Relé motorového priestoru (pravý blatník ( 1993.5-1995 ))
| Číslo | Popis |
| 1 | Relé fungovania chladiča – 3 |
| 2 | Relé klaksónu – 2 |
| 3 | Relé ventilátora chladiča |
| 4 | Relé zastavenia zariadenia automatického riadenia rýchlosti (ASCD) |
| 5 | Relé predného hmlového svetlometu |
| 6 | Relé klimatizácie |
| 7 | Relé denného svietenia (Kanada) |
| 8 | Vyhrievané relé zrkadla |
| 9 | Relé upozornenia proti krádeži – 1 |
| 10 | Relé klaksónu |

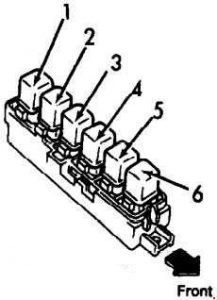

Relé motorového priestoru (podľa batérie)
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | do roku 1993: Relé čerpadla paliva po roku 1993.5: Relé predného stierača |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 1991: Relé predného hmlového svetla (modely M / T) 1992-1995: Relé ECCS |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 1991-1993: Relé ventilátora chladiča – 2 (modely A / T) 1992-1993: Relé predného svetlometu hmlového svetla (modely M / T) po roku 1993.5: Relé upozornenia proti krádeži – 2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | do roku 1993: Relé ventilátora chladiča – 1 po roku 1993.5: Relé čerpadla paliva |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Relé blokovania spojky (modely US M / T) Relé inhibítora (modely A / T) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | do roku 1993: Relé predného stierača po roku 1993.5: Relé ventilátora chladiča – 2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Infiniti G20 – P10 (1990-1996)
Infiniti G20 – P10, vyrábaný v rokoch 1990 až 1996, je kompaktný sedan, ktorý bol súčasťou luxusnej divízie Nissan. Tento model bol známy svojou spoľahlivosťou a pohodlnou jazdou. G20 bol vybavený motorom SR20DE, 2.0-litrovým štvorvalcovým motorom, ktorý poskytoval dostatočný výkon pre každodenné použitie. Vozidlo sa vyznačovalo predným pohonom a bolo dostupné s manuálnou alebo automatickou prevodovkou. Interiér bol navrhnutý s dôrazom na komfort a kvalitu, čo robilo z G20 obľúbenú voľbu medzi vodičmi, ktorí hľadali spoľahlivé a štýlové vozidlo.
Schéma poistkovej skrinky Infiniti G20 – P10
Táto stránka zobrazuje schému poistkovej skrinky pre model Infiniti G20 – P10. V tomto vozidle sa poistková skrinka nachádza typicky pod prístrojovou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich amperáž a chránené komponenty, čo je nevyhnutné pre správnu údržbu vozidla. Pri výmene poistiek je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických zariadení vo vozidle.
