Infiniti Q60 (2013-2015) – poistková skrinka
Schéma poistiek a relé – Infiniti Q60
Týka sa vozidiel vyrobených v rokoch:
Poistka v priestore pre cestujúcich
Poistková skrinka sa nachádza v dolnej časti na strane vodiča za panelom nohy.

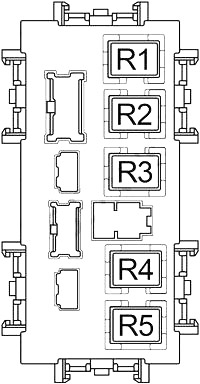

Zadná časť
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Kombinovaný merací prístroj, monitorovacia riadiaca jednotka s panoramatickým pohľadom, automatický zosilňovač klimatizácie, integrovaný spínač, zosilňovač Bose, telematická riadiaca jednotka (TCU), telematický spínač, hlavný spínač elektrického okna (spínač diaľkového ovládania zrkadla v dverách), riadiaca jednotka displeja, externý vstup dát, riadiaca jednotka Navi, riadiaca jednotka AV | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | Riadiaca jednotka karosérie (BCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Zosilňovač BOSE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5 | Riadiaca jednotka bezpečnostného pásu pred nehodou, rozhranie pre pripojenie dát, automatické zrkadlo proti oslneniu, senzor dažďa, inteligentný akustický signál kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Zosilňovač BOSE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Automatický zosilňovač klimatizácie, tlačidlový spínač zapnutia, kombinovaný merací prístroj, integrovaný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Riadiaca jednotka s displejom, externá vstupná poistková skrinka, telematická riadiaca jednotka (TCU), riadiaca jednotka AV, riadiaca jednotka Navi, riadiaca jednotka monitoru Around View | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Odvlhčovač zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Odvlhčovač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Odvlhčovač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 5 | Relé núdzového svetla, kombinovaný merací prístroj, integrovaný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Relé zámku prevodovky, motor na nastavenie svetlometov (LH/RH), senzor detekcie výfukových plynov/nepríjemných zápachov zvonka, otáčací aktor svetlometu (ľavý a pravý), spínač polohy pedálu brzdy, spínač brzdových svetiel, riadiaca jednotka podvozku, kompresor, riadiaca jednotka sily riadenia, riadiaca jednotka asistencie riadenia, automatický zosilňovač klimatizácie, riadiaca jednotka Navi, ionizátor, riadiaca jednotka asistenta pre diaľkové svetlá, automatické zrkadlo proti oslneniu, rozhranie pre pripojenie dát | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Jednotka senzora diagnostiky airbagov, riadiaca jednotka systému klasifikácie pasažierov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 5 | Riadiaca jednotka s displejom, riadiaca jednotka sonar, telematická riadiaca jednotka (TCU), riadiaca jednotka monitoru s panoramatickým pohľadom, relé vyhrievaného sedadla, Can brána, jednotka kamery jazdného pruhu, riadiaca jednotka systému adaptívneho predného osvetlenia (AFS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 5 | Spínač výberu jazdného režimu, spínač ovládania meracieho prístroja, volič automatickej prevodovky, lampa v odkladacej schránke, spínač pamäte sedadla, trojitý spínač, kombinovaný spínač (špirálový kábel), integrovaný spínač, telematický spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 5 | Prijímač diaľkového prístupu bez kľúča, riadiaca jednotka pohonu všetkých kolies (AWD), Can brána | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Spínač brzdových svetiel, riadiaca jednotka karosérie (BCM), relé zastavenia brzdy inteligentného tempomatu (ICC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Riadiaca jednotka karosérie (BCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | 10 | Jednotka riadenia pokročilých systémov asistencie vodiča (ADAS), bočný radar, modul riadenia akustického signálu asistencie vodiča, modul riadenia pohonu všetkých kolies (AWD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Tlaková liatina napájania č. 1, Tlaková liatina napájania č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Modul riadenia karosérie (BCM), spínač pamäte sedadla (s automatickým polohovaním) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 15 | Relé vyhrievaného sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | Modul riadenia karosérie (BCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Relé vyhrievaného volantu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Odvlhčovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Tlaková liatina napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Infiniti Q60 (2013-2015)
Infiniti Q60, vyrábaný v rokoch 2013 až 2015, je elegantné športové kupé, ktoré kombinuje luxus a výkon. Tento model je známy svojím sofistikovaným dizajnom a precíznymi jazdnými vlastnosťami. Infiniti Q60 ponúka rôzne možnosti motorov, vrátane výkonného 3,7-litrového V6 motora, ktorý poskytuje dynamický výkon a plynulú jazdu. Interiér vozidla je vybavený modernými technológiami a kvalitnými materiálmi, čo zaručuje komfort a pohodlie pre vodiča aj pasažierov. Tento model je ideálny pre tých, ktorí hľadajú štýlové a výkonné vozidlo s prvotriednym vybavením.
Schéma poistkovej skrinky Infiniti Q60
Táto stránka zobrazuje schému poistkovej skrinky pre model Infiniti Q60, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka zvyčajne nachádza v priestore pod kapotou a v interiéri vozidla, často v blízkosti palubnej dosky. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú a spoľahlivú prevádzku vášho vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
