Schéma poistiek a relé – Infiniti QX80

Týka sa vozidiel vyrobených v rokoch:

2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

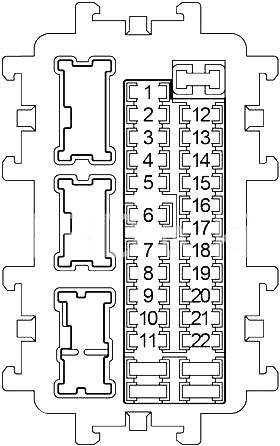

Schéma poistkovej skrinky v kabíne

Blok poistiek sa nachádza za krytom prístrojovej dosky na strane vodiča.



Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	10	Kombinovaný spínač
2	10	Jednotka diagnostického senzora airbagu, riadiaca jednotka systému klasifikácie cestujúcich
3	10	Spínač brzdy inteligentného tempomatu (ICC), zariadenie automatického ovládania rýchlosti (ASCD) spínač brzdy, spínač brzdových svetiel, motor nastavenia svetlometov, konektor na pripojenie dát, senzor uhla riadenia, kombinovaný merací prístroj, vyhrievaný spínač na volante, nízky tlak v pneumatikách, riadiaca jednotka varovania o tlaku, riadiaca jednotka posilňovača riadenia, brána CAN, trojitý spínač (spínač APS), riadiaca jednotka adaptívneho osvetlenia vpredu (AFS), hlavný spínač AC 120 V, relé sedadla ovládané klimatizáciou
4	10	Ovládanie klimatizácie vzadu, riadiaca jednotka monitora s 360 stupňami, automatický zosilňovač klimatizácie, ionizátor, riadiaca jednotka AV, relé klimatizácie vzadu, senzor detekcie dymu/externých dverí, modul automatického ovládania zadných dverí, automatické zrkadlo s proti oslnením, riadiaca jednotka sonar (2014-2017), modul telematiky (TCU (2014-2017))
5	15	Zosilňovač BOSE
6	10	Konektor na pripojenie dát, hodiny, spínač odblokovania napájania druhého sedadla, akustický signál inteligentného kľúča, riadiaca jednotka bezpečnostného pásu v prípade kolízie, senzor dažďa svetiel, automatické zrkadlo s proti oslnením, kombinovaný merací prístroj (2014-2017)
7	10	Spínač brzdových svetiel, riadiaca jednotka karosérie (BCM), relé zastavenia brzdy inteligentného tempomatu (ICC), elektrická brzda
8	15	Zosilňovač BOSE
9	10	Riadiaca jednotka monitora s 360 stupňami, automatický zosilňovač klimatizácie, modul automatického ovládania zadných dverí, spínač naklonenia LH/RH, spínač sklopenia LH/RH, automatický akustický signál zadných dverí
10	10	Spínač zapínania s tlačidlom, spínač pamäte sedadla, modul riadiacej jednotky karosérie (BCM)
11	10	Kombinovaný merací prístroj (2010-2013), brána CAN
12	20	Relé príslušenstva č. 2
13	10	Spínač 4WD, režim snehu / režim ťahania / skupina spínača deaktivácie VDC

Číslo	Ampére [A]	Popis
14	15	Druhý spínač vyhrievaného sedadla
15	15	Spínač predného vyhrievaného sedadla
16	20	Relé zadného ventilátora
17	–	–
18	20	2010-2013: Zásuvka napájania konzoly
19	10	Spínač diaľkového ovládania zrkadla (2010-2013), riadiaca jednotka sonar (2010-2013), riadiaca jednotka monitorovania prostredia, automatický zosilňovač klimatizácie, multifunkčný spínač, riadiaca jednotka AV, predný displej, video splitter, hlavný spínač okna (2014-2017), zosilňovač BOSE (2014-2017), modul riadenia telematiky (TCU (2014-2017)), spínač telematiky (2014-2017)
20	20	Predná zásuvka napájania, zásuvka napájania v odkladacej schránke, relé príslušenstva č. 2
21	15	Motor predného ventilátora
22	15	Motor predného ventilátora

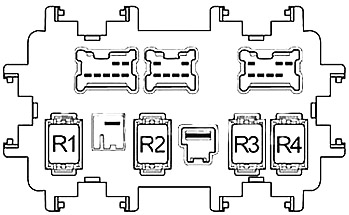

Relé
R1	Zapaľovanie
R2	Zapaľovanie č. 2
R3	Príslušenstvo
R4	Ventilátor

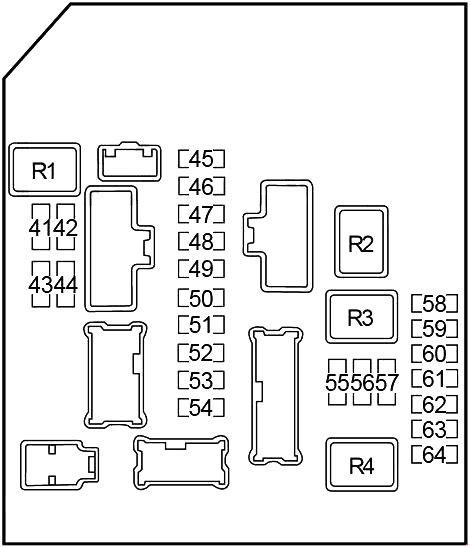

Motorový priestor

Schéma poistkovej skrinky №1

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
41	15	Relé odvlhčovača zadného okna
42	15	Relé odvlhčovača zadného okna
43	20	Modul riadenia motora (ECM), zosilňovač antény NATS, relé ECM (senzor hmotnostného prietoku vzduchu, elektromagnetický ventil na reguláciu objemu nasávaného vzduchu, modul riadenia variabilných ventilov a zdvihu (VVEL), elektromagnetický ventil na kontrolu časovania nasávacieho ventilu, senzor zmes vzduch-palivo (A/F), vyhrievaný kyslíkový senzor, spätný ventil paliva, ventil na kontrolu nádrže EVAP, relé vstrekovačov (2014-2017))
44	10	Relé blokovania riadenia
45	30	Relé predných stieračov
46	10	Relé zadného svetla prívesu, zadné svetlo LH, zadné svetlo RH/LH, svetlo evidenčného čísla
47	10	Svetlo v odkladacej schránke, spínač sedadla s klimatizáciou, kontrola klimatizácie vzadu, riadiaca jednotka monitoru s 360 stupňovým zobrazením, spínač vyhrievaného volantu, skupina spínača 4WD, volič prevodovky A/T, multifunkčný spínač, spínač vyhrievaného predného sedadla, druhý spínač vyhrievaného sedadla LH/Pravé, hodiny, druhé sedadlo, spínač odblokovania napájania LH/RH, elektrická brzda, hlavný spínač napájania AC 120 V, napájací konektor konzoly (držiak na poháre), skupina spínača režimu snehu / ťahania / deaktivácie Vdc, spínač nastavenia svetlometov, spínač diaľkového ovládania vonkajších zrkadiel, kombinovaný spínač (špirálový kábel), núdzový spínač, spínač resetovania a kontroly osvetlenia, spínač palubného počítača, hlavný automatický spínač zadných dverí, trojitý spínač, dvojitý spínač, zadné svetlo RH, podpora predných dverí svetla atmosféry, podpora zadných dverí svetla atmosféry, svetlo mapy, spínač telematiky
48	–	–
49	10	Relé klimatizácie
50	15	Predný svetlomet proti hmle
51	10	Pravý svetlomet (tlmené svetlá)
52	10	Ľavý svetlomet (tlmené svetlá)
53	15	Ľavý svetlomet (diaľkové svetlá)
54	15	Pravý svetlomet (diaľkové svetlá)

Číslo	Ampére [A]	Popis
55	10	Relé lampy rezervy, relé napájania prívesu, modul riadenia prevodovky (TCM)
56	10	Jednotka riadenia prenosu
57	10	ABS, relé brzdových svetiel, senzor rýchlosti náklonu / bočne / uvoľnenie G
58	–	–
59	–	–
60	15	2010-2013: Relé vstrekovačov
61	15	Zapaľovacie cievky, kondenzátor
62	10	Modul riadenia motora (ECM)
63	–	–
64	20	Relé motora riadenia klapky
Relé
R1	Odvlhčovač zadného okna
R2	Zapaľovanie č. 3
R3	Zapaľovanie č. 2
R4	Zapaľovanie

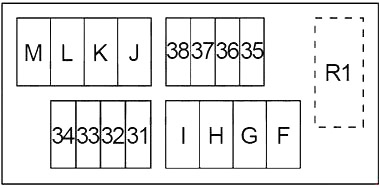

Poistková skrinka 2

Číslo	Ampére [A]	Popis
31	15	Relé klaksónu
32	10	Alternátor
33	10	Aktivátor pedála akcelerátora
34	10	Jednotka riadenia prenosu
35	15	Jednotka riadenia AV, predný displej, video splitter, displej pre opierku hlavy LH/RH, modul riadenia telematiky (TCU (2014-2017))
36	10	Relé klaksónu bezpečnosti vozidla
37	10	IPDM (relé zapaľovania č. 2 (modul riadenia úrovne vzduchu), relé zapaľovania č. 3 (akustický signál, dvojitý spínač (spínač systémov varovania), relé zastavenia brzdy inteligentného tempomatu (ICC), inteligentný senzor tempomatu (ICC), aktivátor pedála akcelerátora, jednotka riadenia pokročilých asistenčných systémov pre vodiča (ADAS), bočný radar LH/RH, kamera jazdného pruhu)
38	10	Modul riadenia prevodovky (TCM)
F	40	Elektrická brzda, poistky: “T”, “V”, “79”, “84”, “85”, “86”
G	40	Relé zapaľovania č. 1 (Poistky: “1”, “2”, “3”, “4”, “16”), Poistky: “12”, “81”, “82”, “83”, “U”
H	40	IPDM
I	30	Relé kompresora vzduchu
J	30	Jednotka riadenia prenosu
K	50	Modul riadenia karosérie (BCM), automatický spínač (jednotka riadenia automatického polohovača, jednotka riadenia sedadla vodiča, spínač bedrovej opierky)
L	30	ABS
M	50	ABS
Relé
R1	Klaksón

Podporné prvky pre poistky

Číslo	Ampére [A]	Popis
P	50	Relé štartovania (Poistky: “71”, “72”, “73”, “74”)
O	50	Relé motora aktívneho variabilného zdvihu (VVEL)
R	50	Poistka: “T”, “79”
Q	50	2010-2013: Poistky: “S”, “75”, “76”, “77”
	50	2014-2017: Poistky: “S”, “75”, “76”, “77”, “87”, “88”, “89”, “90”
75	15	Relé odmrazovača stieračov
76	10	Relé vyhrievania riadenia
77	30	Jednotka riadenia bezpečnostných pásov v prípade kolízie
S	30	Sedadlá druhého radu (relé odomykania napájania LH/RH, relé hore pre 2 LH/RH, relé dole pre 2 LH/RH)
78	–	–
79	30	Jednotka invertora
80	10	Relé odmrazovača stieračov, vonkajšie zrkadlo
T	30	Modul automatického riadenia zadných dverí

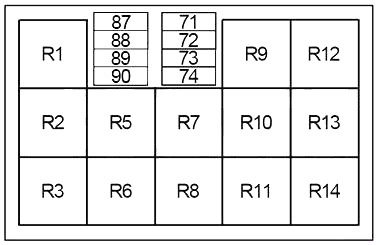

Poistková skrinka relé 1

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
71	30	Modul riadenia motora (ECM)
72	10	Elektrická spojka ventilátora chladenia
73	15	Modul riadenia čerpadla paliva
74	10	ABS
87	15	2014-2017: Relé vstrekovačov
88	10	2014-2017: Relé denného svietenia
89	10	2014-2017: Relé denného svietenia
90	10	2014-2017: Relé denného svietenia
Relé
R1	Diaľkové štartovanie motora
R2	–

Číslo	Ampére [A]	Popis
R3	2010-2013: Klaksón bezpečnosti vozidla
	2014-2017: Denné svetlá
R4	–
R5	–
R6	Rezervné svetlo
R7	Vyhrievaný volant
R8	Inteligentný tempomat (ICC) udržovanie brzdy
R9	Odvlhčovač stieračov
R10	Zadná klimatizácia
R11	Svetlo brzdy
R12	Kompresor vzduchu
R13	Zapaľovanie
R14	Variabilná ventilačná klapka a aktivačný mechanizmus zdvihania (VVEL)

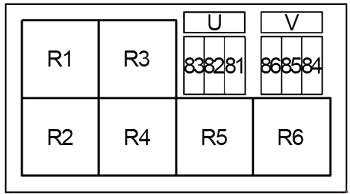

Poistková skrinka 2

Číslo	Ampére [A]	Popis
81	15	Relé sedadla ovládané klimatizáciou
82	15	Relé sedadla ovládané klimatizáciou
83	30	Riadiaca jednotka bezpečnostných pásov v prípade kolízie
84	15	Relé smerovky prívesu (ľavá), relé smerovky prívesu (pravá)
85	10	Relé rezervnej lampy
86	10	Relé zadného svetla prívesu
U	30	Relé ostrekovačov svetlometov
V	30	Relé výkonu prívesu
Relé
R1	Sedadlo s klimatizáciou
R2	Smerovka prívesu (pravá)
R3	Ostrekovač svetlometov
R4	Smerovka prívesu (ľavá)
R5	Zadné svetlo prívesu
R6	Výkon prívesu

Hlavný blok pripojení

Hlavné poistky sú umiestnené na batérii.

Číslo	Ampére [A]	Popis
A	140	Alternátor, Poistky: “C”, “D”, “E”
B	80	Poistka: “O”, “P”, “Q”, “R”
C	100	Relé zapnutia (relé horného stierača predného skla, poistky: “55”, “56”, “57”, “60”, “61”, “62”), poistky: “41”, “42”, “43”, “44”, “64”
D	80	Relé príslušenstva (Poistky: “18”, “19”, “20”), Relé zapnutia č. 2 (Poistky: “13”, “14”, “15”), Relé ventilátora (Poistky: “21”, “22”), Poistky: “5”, “6”, “7”, “8”, “9”, “10”, “11”
E	80	Poistka: “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M”
N	60	Relé horných svetlometov (poistky: “51”, “52”), relé nízkeho úrovne svetlometov (poistky: “53”, “54”), relé zadných svetiel (poistky: “46”, “47”), relé predných hmlových svetiel (poistka: “50”), Poistka: “45”, “49”

O Infiniti QX80 (2010-2017)

Infiniti QX80, vyrábaný v rokoch 2010 až 2017, je luxusné SUV, ktoré sa vyznačuje robustným dizajnom a výkonnými motormi. Tento model je známy svojou priestrannosťou a komfortom, čo ho robí ideálnym pre dlhé cesty a rodinné výlety. Pod kapotou sa nachádza silný 5,6-litrový V8 motor, ktorý poskytuje dostatočný výkon pre plynulú jazdu aj v náročných podmienkach. Interiér vozidla je vybavený modernými technológiami a kvalitnými materiálmi, čo zaručuje pohodlie a bezpečnosť pre všetkých pasažierov. Infiniti QX80 je tiež vybavené pokročilými bezpečnostnými systémami, ktoré prispievajú k jeho vysokej spoľahlivosti a prestíži na trhu luxusných SUV.

Schéma poistkovej skrinky Infiniti QX80

Táto stránka zobrazuje schému poistkovej skrinky pre model Infiniti QX80, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza v motorovom priestore a v interiéri vozidla, najčastejšie pod prístrojovou doskou. Diagramy na tejto stránke detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a obsahu.
