Infiniti JX35 (2012-2017) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Infiniti JX35 (2012–2017), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Schéma poistiek a relé – Infiniti JX35

Vzťahuje sa na vozidlá vyrobené v rokoch:

2012, 2013, 2014, 2015, 2016, 2017.

Poistky v kabíne

Panel poistiek sa nachádza za odkladacou schránkou na strane vodiča.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	10	Modul riadenia karosérie (BCM), spínač systému upozornenia, zrkadlo spätného pohľadu vnútorné proti oslneniu, systém automatického osvetlenia, lampa cúvacieho svetla automatického polohovača, systém denného svietenia, systém asistencie pri jazde, lampa predné hmlové svetlo, stierač predného skla a systém umývania, svetlomet, systém nastavenia svetlometov, vysielač-prijímač univerzálny Homelink, osvetlenie, zrkadlo spätného pohľadu vnútorné, systém inteligentného kľúča/funkcia štartovania motora, lampa osvetlenia interiéru, IVIS, systém otváracej strechy, parkovacie svetlá, svetlá evidenčného čísla, zadné svetlá, systém elektrického zamykania, elektrické sedadlá, systém elektrických okien, odmrazovač zadného skla, stierač zadného skla a systém umývania, systém monitorovania tlaku pneumatík, ťahanie prívesu, smerovky a výstražné svetlá, systém bezpečnosti vozidla, systém akustického upozornenia, spínač pamäte sedadiel
2	15	Modul riadenia karosérie (BCM)
3	15	Modul riadenia karosérie (BCM), systém elektrického zamykania, systém inteligentného kľúča/funkcia štartovania motora, systém bezpečnosti vozidla
4	15	Modul riadenia karosérie (BCM), systém elektrického zamykania, systém inteligentného kľúča/funkcia štartovania motora, systém bezpečnosti vozidla
5	–	–
6	–	–
7	–	–
8	–	–
9	20	Pressofusibile napájania zadného
10	10	Spínač brzdových svetiel, modul riadenia karosérie (BCM), inteligentný tempomat (ICC) relé zastavenia brzdy, modul riadenia motora (ECM)
11	15	Audio zosilňovač Bose
12	15	Audio zosilňovač Bose
13	10	Kombinovaný merací prístroj
14	5	Ovládanie klimatizácie, systém režimu jazdy, vyhrievaný volant, systém predných bezpečnostných pásov v prípade kolízie, senzor dažďa
15	15	Audio systém, riadiaca jednotka AV, displej, satelitný rádio tuner, riadiaca jednotka Bluetooth, video prepínač, zadné pomocné zásuvky, displej pre opierku hlavy, riadiaca jednotka telematiky (TCU)
16	5	Modul riadenia karosérie (BCM)
17	15	Motor predného ventilátora
18	–	–
19	20	Zapaľovač

Číslo	Ampére [A]	Popis
20	20	Predpojistka napájania konzoly vzadu
21	20	Predpojistka napájania konzoly vpredu
22	10	Odmlžovač vonkajších zrkadiel
23	15	Odmlžovač zadného okna
24	15	Odmlžovač zadného okna
25	10	Buzzer upozornenia inteligentného kľúča, spínač zapaľovania s tlačidlom, modul riadenia pohonu všetkých kolies (AWD), konektor na pripojenie dát, prijímač na diaľkové otvorenie vozidla bez kľúča, riadiaca jednotka návratu výkonu opierky sedadla, modul riadenia prevodovky (TCM)
26	5	Spínač nastavenia svetlometov
27	15	Motor predného ventilátora
28	15	Vyhrievané sedadlo v druhom rade
29	5	Audio systém, riadiaca jednotka AV, riadiaca jednotka environmentálneho monitora, riadiaca jednotka telematiky (TCU), riadiaca jednotka sonar, vnútorné zrkadlo proti oslneniu, relé ťahania prívesu č. 1, relé ťahania prívesu č. 2, relé cúvacieho ťahania, vyhrievané relé sedadla, riadenie klimatizácie
30	10	Riadiaca jednotka Bluetooth, riadiaca jednotka pokročilých asistenčných systémov pre vodiča (ADAS), senzor inteligentného tempomatu (ICC), relé zastavenia brzdy ICC, spínač polohy pedála brzdy, modul riadenia motora (ECM), buzzer upozornenia, bočný radar (LH/RH), kamera jazdného pruhu, konektor na pripojenie dát, elektromagneticky ovládaná ventil, riadenie klimatizácie, ionizátor, senzor detekcie výfukových plynov/nepríjemných zápachov z vonku, relé PTC č. 1, relé PTC č. 2, hlavný spínač výstupu klimatizácie 120 V, napájací konektor
31	5	Kombinovaný počítač
32	10	Jednotka diagnostického senzora airbagov, riadiaca jednotka systému klasifikácie pasažierov
33	–	–
74	10	Relé vyhrievania

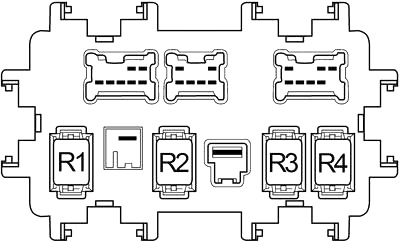

Relé
R1	Zapaľovanie č. 2
R2	Motor ventilátora
R3	Odmlžovač zadného okna
R4	Príslušenstvo č. 1

Motorový priestor

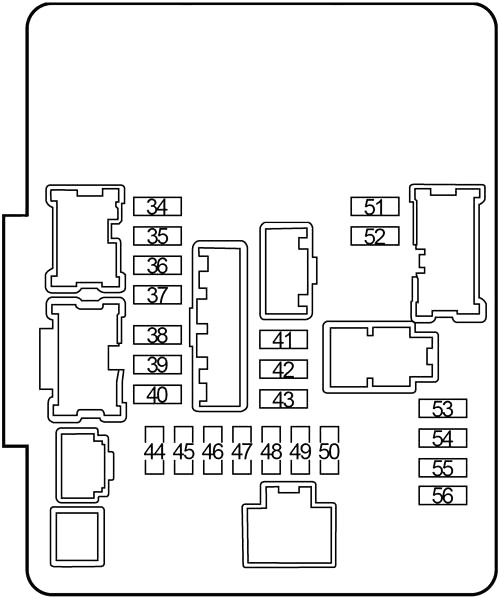

Poistky 1

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
34	10	Svetlomet pravý (svetlomety stretávacie)
35	10	Svetlomet ľavý (svetlomety stretávacie)
36	15	Svetlomet pravý (svetlomety diaľkové)
37	15	Svetlomet ľavý (svetlomety diaľkové)
38	10	Modul riadenia motora (ECM), elektromagnetický ventil riadenia VIAS, elektromagnetický ventil riadenia nádrže na odparovanie EVAP, relé motora riadenia škrtacej klapky
39	10	Modul riadenia motora (ECM), elektromagnetický ventil regulácie objemu nasávania nádrže EVAP, elektromagnetický ventil regulácie rozvodu nasávacích ventilov, elektromagnetický ventil blokovania medzi rozvodom nasávacích ventilov, elektromagnetický ventil regulácie rozvodu výfukových ventilov, senzor hmotnostného prietoku vzduchu
40	15	Zohriate kyslíkové senzory, senzory pomeru vzduch-palivo
41	30	Relé predných stieračov
42	15	Relé predných hmlových svetlometov
43	10	Relé denných svetiel
44	15	Cievky zapaľovania, kondenzátor, modul riadenia motora (ECM)

Číslo	Ampére [A]	Popis
45	10	Vstrekovače paliva, riadiaca jednotka motora (ECM)
46	10	Spínač rozsahu prevodovky, riadiaca jednotka prevodovky (TCM), hlavný senzor rýchlosti, senzor rýchlosti vstupu, senzor rýchlosti výstupu
47	15	Relé čerpadla paliva
48	10	Relé chladiaceho ventilátora, smerové motory svetlometov, spínač smeru svetlometov, senzor prietoku prevodovky
49	10	Riadiaca jednotka pohonu všetkých kolies (AWD), riadiaca jednotka asistencie riadenia, relé elektromagnetického ventilu ABS, relé motora ABS, senzor uhla riadenia, senzor rýchlosti náklonu/bočného/oneskorenia G
50	10	Systém umývania predných a zadných stieračov, kombinovaný spínač
51	10	Zadné svetlá, svetlá evidenčného čísla, relé ťahania prívesu č. 1, spínač nastavenia svetlometov, lampa v odkladacej schránke, osvetlenie
52	10	Parkovacie svetlá, bočné obrysové svetlá
53	10	Relé klimatizácie
54	–	–
55	15	Relé motora riadenia škrtící klapky
56	10	Riadiaca jednotka motora (ECM)

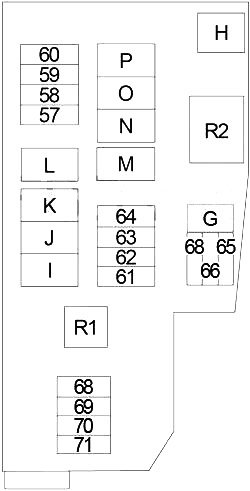

Poistky 2

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
57	10	Alternátor, relé klaksónu proti krádeži
58	10	Audio systém BOSE
59	30	Relé PTC č. 1 (vykurovanie PTC)
60	30	Relé PTC č. 2 (vykurovanie PTC)
61	30	Relé ťahania prívesu č. 2 (zásuvka prívesu)
62	10	Jednotka riadenia pohonu všetkých kolies (AWD)
63	15	Relé klaksónu, systém inteligentného kľúča
64	30	Jednotka riadenia návratu výkonu opierky sedadla
65	10	Relé príslušenstva č. 2 (modul riadenia AV, satelitný rádio tuner, skupina spínačov klimatizácie a AV, jednotka riadenia Bluetooth, zásuvka napájania)
66	15	Strana pasažiera: sedadlo s klimatizáciou, vyhrievané sedadlo
67	10	Relé ťahania prívesu č. 1 (zásuvka prívesu)
68	15	Strana vodiča: sedadlo s klimatizáciou, vyhrievané sedadlo
69	30	Systém invertora

Číslo	Ampére [A]	Popis
70	20	Relé motora zadného ventilátora
71	20	Relé motora zadného ventilátora
G	30	Elektrická brzda (príves)
H	60	Relé chladiaceho ventilátora
I	50	ABS (relé motora)
J	30	ABS (relé elektromagnetického ventilu)
K	40	Relé zapaľovania č. 2 (poistky: “28”, “29”, “30”, “31”, “32”), relé štartéra, relé ovládania štartéra
L	30	Systém predných bezpečnostných pásov v prípade kolízie (strana vodiča)
M	30	Systém predných bezpečnostných pásov v prípade kolízie (strana cestujúceho)
N	40	Automatický systém zadných dverí
O	40	Modul riadenia karosérie (BCM), automatický osvetľovací systém, automatický systém zadných dverí, svetlo cúvania, systém blokovania prevodovky CVT, systém denného svietenia, predné hmlové svetlo, predný stierač a systém umývania, svetlomet, systém nastavenia svetlometov, vyhrievaný volant, osvetlenie, systém inteligentného kľúča/funkcia štartovania motora, systém inteligentného kľúča, vnútorné osvetlenie, IVIS, systém otváracej strechy, parkovacie svetlá, svetlá evidenčného čísla, zadné svetlá, systém elektrického uzamykania, elektrické sedadlá, systém elektrických okien, vyhrievanie zadného okna, zadný stierač a systém umývania, systém monitorovania tlaku v pneumatikách, ťahanie prívesu, smerovky a výstražné svetlá, systém bezpečnosti vozidla, akustický varovný systém, automatický polohovač vozidla, sklopný a teleskopický stĺpik riadenia
P	–	–
Relé
R1	Klakson
R2	Chladiaci ventilátor

Poistková skrinka 1

Číslo	Ampére [A]	Popis
72	10	Relé rezervy pre príves
73	15	Relé odbočky pre príves (ľavé), relé odbočky pre príves (pravé)
74	10	Relé kúrenia
Relé
R1	PTC č. 2
R2	Inteligentný tempomat (ICC) udržanie brzdy
R3	Príslušenstvo č. 2
R4	–
R5	PTC č. 1

Poistková skrinka 2

Číslo	Ampére [A]	Popis
75	10	Systém asistencie pri jazde
Relé
R1	–
R2	–
R3	–
R4	Denné svetlá

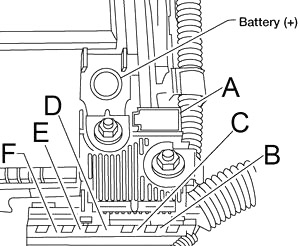

Číslo	Ampére [A]	Popis
A	250	Generátor, motorček na štartovanie, poistka: “B”, “C”, “D”
B	100	Poistka: “57”, “58”, “59”, “60”, “61”, “62”, “63”, “64”, “72”, “73”, “H”, “I”, “J”, “K”, “L”, “M”, “N”, “O”
C	80	Relé horných svetlometov (poistky: “34”, “35”), relé svetlometov s nízkou intenzitou (poistky: “36”, “37”), relé zadných svetiel (poistky: “51”, “52”), poistka: “41”, “42”, “43”, “68”, “69”, “70”, “71”
D	100	Modul riadenia asistencie riadenia
E	80	Relé modulu riadenia motora (poistky: “38”, “39”, “40”), relé zapaľovania č. 1 (poistky: “44”, “45”, “46”, “47”, “48”, “49”, “50”), Poistky: “53”, “55”, “56”
F	100	Relé príslušenstva č. 1 (poistky: “19”, “20”, “21”), relé rozmrazovača zadného okna (poistky: “22”, “23”, “24”), relé motora ventilátora (poistka: “17”, “27”), Poistka: “1”, “2”, “3”, “4”, “9”, “10”, “11”, “12”, “13”, “14”, “15”, “16”, “25”, “65”, “66”, “67”, “G”

O Infiniti JX35 (2012-2017)

Infiniti JX35, vyrábaný v rokoch 2012 až 2017, je luxusné SUV, ktoré ponúka komfort a všestrannosť pre rodiny a jednotlivcov, ktorí hľadajú spoľahlivé vozidlo s modernými technológiami. Tento model je vybavený 3,5-litrovým V6 motorom, ktorý poskytuje dostatočný výkon pre každodenné jazdenie aj dlhšie cesty. JX35 je známy svojím priestranným interiérom, ktorý pohodlne pojme až sedem pasažierov, a ponúka množstvo pokročilých bezpečnostných funkcií, ako je systém varovania pred kolíziou a monitorovanie mŕtveho uhla. Vozidlo je tiež vybavené intuitívnym infotainment systémom, ktorý zvyšuje komfort a pohodlie počas jazdy.

Schéma poistkovej skrinky Infiniti JX35

Táto stránka zobrazuje schému poistkovej skrinky pre model Infiniti JX35, ktorá je kľúčová pre identifikáciu a výmenu poistiek vo vozidle. Typické umiestnenia poistkovej skrinky v tomto aute zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti prístrojovej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je neoddeliteľnou súčasťou elektrického systému vozidla a správna údržba je kľúčová pre jeho bezproblémovú funkčnosť.
