Schéma poistiek a relé – Infiniti FX50

Týka sa vozidiel vyrobených v rokoch:

2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.



Poistky v priestore pre cestujúcich (J/B)

Panel poistiek sa nachádza v dolnej časti na strane vodiča, za panelom nohy.



Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	–	Nepoužíva sa
2	10	Jednotka riadenia systému detekcie cestujúcich, jednotka diagnostického senzora airbagov
3	10	Svetlomet, ionizátor, relé sedadla ovládaného klimatizáciou, zjednotený merací prístroj a zosilňovač klimatizácie, jednotka riadenia varovania o nízkom tlaku pneumatík, CAN brána, jednotka riadenia AV, senzor detekcie výfukových plynov/externých zápachov, automatické zrkadlo so znížením oslnenia, relé ICC pre zastavenie brzdy, spínač brzdy ASCD, spínač brzdových svetiel, jednotka riadenia AFS, dátový rozhrannový konektor, spínač systémov varovania, zvukový signál varovania o opustení jazdného pruhu, kamera jazdného pruhu, kompresor, modul adaptéra Tel, relé vyhrievaného sedadla, spínač vyhrievaného sedadla (strana vodiča/cestujúceho)
4	10	Kombinovaný merací prístroj, relé rezervnej lampy, jednotka riadenia environmentálneho monitorovania, jednotka riadenia sonaru
5	20 15	Relé príslušenstva
6	10	Pri konektore kľúča, hodiny, dátový rozhrannový konektor, senzor dažďa, inteligentný zvukový signál kľúča, automatické zrkadlo so znížením oslnenia
7	10	Relé zastavenia brzdy ICC, spínač brzdových svetiel, modul riadenia karosérie (BCM)
8	20	Bose (audio systém)
9	10	Pri konektore kľúča, spínač zapnutia
10	10	Modul riadenia karosérie (BCM), jednotka riadenia automatického umiestnenia motora, jednotka riadenia celkového osvetlenia, spínač pamäte sedadla, jednotka riadenia sedadla
11	10	Kombinovaný merací prístroj, zjednotený merací prístroj a zosilňovač klimatizácie, jednotka riadenia AWD, CAN brána, jednotka riadenia predných bezpečnostných pásov v prípade nárazu (strana vodiča/cestujúceho)
12	–	Rezervné
13	–	Rezervné
14	–	Nepoužíva sa
15	10	Zrkadlá

Číslo	Ampére [A]	Popis
16	20	Odmlžovač zadných okien
17	20	Odmlžovač zadných okien
18	10	Jednotka riadenia E-SUS
19	–	Nepoužíva sa
20	15	Pri konektore predného napájania
21	10	Spínač diaľkového ovládania zrkadla v dverách, unifikovaný merač a zosilňovač klimatizácie, multifunkčný spínač, jednotka riadenia celkového osvetlenia, jednotka riadenia AV, jednotka riadenia environmentálneho monitora, modul adaptéra telefónu, tuner satelitného rádia
22	20 15	Pri konektore napájania konzoly, zásuvka zadného napájania
23	15	Motor ventilátora
24	15	Motor ventilátora
25	–	Rezervný
26	–	Rezervný
Relé
R1	Zapaľovanie
R2	Odmlžovač zadných okien
R3	Príslušenstvo
R4	Ventilátor

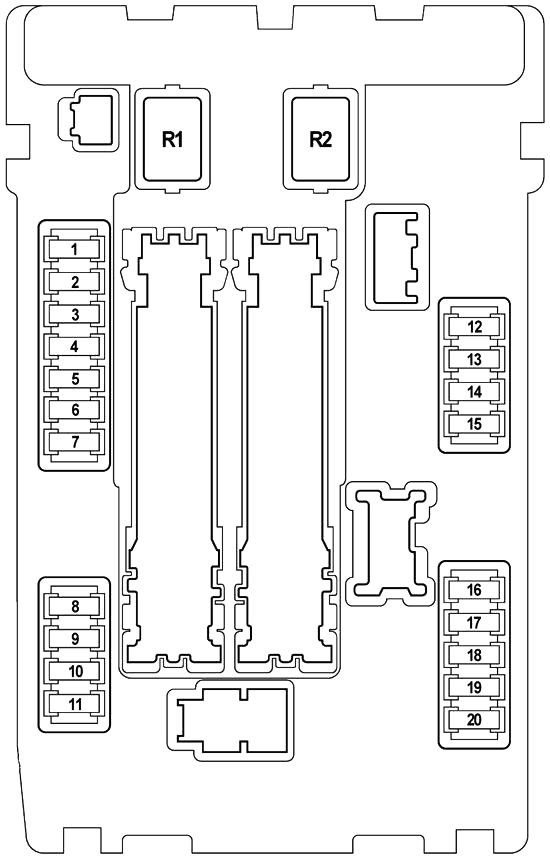

Poistky v motorovom priestore č. 1 (IPDM E/R)

Blízko k batérii.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	15	Relé čerpadla paliva, modul riadenia čerpadla paliva, skupina senzora úrovne paliva, čerpadlo paliva, modul riadenia motora (ECM)
2	10	Relé ventilátora chladenia 2
3	10	Modul riadenia prevodovky (TCM), spínač režimu snehu
4	10	Injektory paliva, modul riadenia motora (ECM), modul riadenia karosérie (BCM), jednotka riadenia celkového osvetlenia
5	10	Integrovaná jednotka senzora ICC, aktor pedálu akcelerátora, aktor ABS a elektrická jednotka (riadiaca jednotka), senzor uhla riadenia, senzor uhla sklonu 1 strana G, jednotka riadenia AWD, jednotka riadenia asistencie riadenia, jednotka riadenia RAS, signál varovania ICC, kontrola asistencie brzdenia Jednotka
6	15	Senzor ohrievaného kyslíka 2 (bank 2/bank 1), senzor pomeru vzduch/palivo (A/F) 1 (bank 1/bank 2)
7	10	Kombinovaný spínač
8	10	Relé uzamknutia riadenia
9	10	Relé klimatizácie, kompresor
10	15	Modul riadenia motora (ECM), relé ECM, kondenzátor, elektromagnetický ventil na riadenie časovania sacieho ventilu, elektromagnetický ventil na riadenie časovania výfukového ventilu, ventil na riadenie vetrania nádrže EVAP, zapaľovacie cievky, elektromagnetický ventil na reguláciu objemu nádrže EVAP, senzory hmotnostného prietoku vzduchu, kontrola VVEL Modulu
11	15	Relé motora riadenia klapky, modul riadenia motora (ECM)

Číslo	Ampére [A]	Popis
12	10	Zadné svetlo
13	10	Predné svetlo, svetlo evidenčného čísla, svetlo odkladacej schránky, riadiaca jednotka celkového osvetlenia, predná zásuvka napájania, prepínač prevodovky ATT, riadiaca jednotka AV
14	10	Ľavé svetlo (diaľkové svetlá)
15	10	Pravé svetlo (diaľkové svetlá)
16	15	Ľavé svetlo (tlmené svetlá)
17	15	Pravé svetlo (tlmené svetlá)
18	10 15	Relé predných hmlových svetiel
19	–	Nepoužíva sa
20	30	Relé predných stieračov
Relé
R1	Nepoužíva sa
R2	Ovládanie motorčeka štartovania

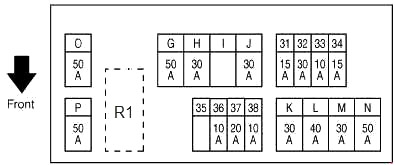

Poistky v motorovom priestore č. 2 (E12)

Blízko batérie.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
31	15	Relé klaksónu č. 1, Alternátor
32	30	Voliteľný konektor
33	10	Riadiaca jednotka AWD, riadiaca jednotka asistencie pri brzdení
34	15	Predný displej, riadiaca jednotka AV, riadiaca jednotka monitorovania životného prostredia, subwoofer, satelitný rádio tuner, telefónny adaptér
35	15	Riadiaca jednotka zadných dverí
36	10	Riadiaci modul prevodovky (TCM)
37	20	Relé motora RAS
38	10	Relé klaksónu č. 2
G	50	Relé motora aktora VVEL

Číslo	Ampére [A]	Popis
H	30	Blok poistiek J/B IPDM E/R
I	–	Nepoužíva sa
J	30	Jednotka riadenia predného bezpečnostného pásu v prípade kolízie (strana vodiča)
K	30	Jednotka riadenia predného bezpečnostného pásu v prípade kolízie (strana pasažiera)
L	40	Modul riadenia karosérie (BCM), automatický polohovač riadenia, modul riadenia sedadla vodiča, spínač bedrového podpory, modul bočnej podpory, spínač elektrického sedadla
M	30	Aktuátor ABS a elektronická jednotka
N	50	Aktuátor ABS a elektronická jednotka
O	50	Relé ventilátora chladenia 1
P	50	Blok poistiek E213 – Poistka č.: Q (Jednotka automatického riadenia zadných dverí), 61 (aktuátor pedálu akcelerátora), 62 (relé sedadla ovládaného klimatizáciou), 63 (relé sedadla ovládaného klimatizáciou, relé vyhrievaného sedadla)
Relé
R1	Relé klaksónu 1

Poistky v motorovom priestore č. 3 (E212; motor VK)

Číslo	Ampére [A]	Popis
R	–	Nepoužíva sa
S	50	Relé ventilátora chladenia 2
Relé
R1	Relé ventilátora chladenia 2

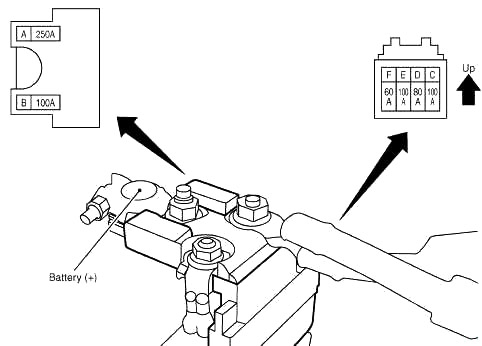

Blok poistiek na kladnom termináli batérie (blok poistiek)

Číslo	Ampére [A]	Popis
A	250	Motorino di avviamento
		Alternátor
		Fusibile n.: C. D, E
B	100	Fusibile n.: O (relé ventilátora chladenia 1), S (relé ventilátora chladenia 2)
C	100	Fusibile a poistka a kartuša
D	80	Blok poistiek J/B (poistka n.: 5, 6, 7, 8, 9, 10, 11)
		Pre napájanie príslušenstva
		Pre napájanie zapaľovania
E	100	IPDM E/R (poistka n.: 10, 11)
		Pre napájanie zapaľovania
F	60	IPDM E/R (poistka n.: 18 (relé predných hmlových svetiel); relé vysokého úrovne svetlometov, relé nízkeho úrovne svetlometov, relé zadných svetiel)
Pre napájanie zapaľovania
