V tomto článku nájdeš diagramy poistkovej skrinky Škoda Octavia (2010-2016), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Rok výroby: 2010
Číslo
Popis
Amperáž [A]
F1
Nie je pridelené
–
F2
Riadiaca jednotka automatickej prevodovky DQ 200
30
F3
Merací obvod
5
F4
Ventily pre ABS
30/20
F5
Riadiaca jednotka automatickej prevodovky
15
F6
Sada ukazovateľov, páka stierača predného skla a páka smeroviek
5
F7
Terminál napájania 15, štartér
40
F8
Rádio
15
F9
Telefón
5
F10
Riadiaca jednotka motora, hlavné relé
5/10
F11
Riadiaca jednotka pre doplnkové kúrenie
20
F12
Riadiaca jednotka pre bus CAN
5
F13
Riadiaca jednotka motora
15/30
F14
Zapaľovanie
20
F15
Lambdová sonda, senzor NOx, relé čerpadla paliva
15
Relé obvodu zapaľovacích sviečok
5
F 16
Hlavná riadiaca jednotka, pravý hlavný svetlomet, pravý zadný svetlomet
30
F17
Klakson
15
F18
Amplifikátor pre digitálny audio procesor
30
F19
Tergicristallo predný
30
F20
Čerpadlo vody
10
ventil na dávkovanie paliva
20
F21
Lambdová sonda
10/15
Vákuové čerpadlo
20
F22
Spínač pedála spojky, spínač pedála brzdy
5
F23
Čerpadlo sekundárneho vzduchu
5
Merací prístroj hmotnosti vzduchu
10
Čerpadlo paliva s vysokým tlakom
15
F24
Filter s aktívnym uhlím, ventil na recirkuláciu výfukových plynov
10
F25
Čerpadlo pre ABS
30/40
F26
Hlavná riadiaca jednotka, ľavý hlavný svetlomet, ľavý zadný svetlomet
30
F27
Čerpadlo sekundárneho vzduchu
40
Predohrev
50
F28
Nepriradené
–
F29
Napájací terminál 30
50
F30
Terminál Xa)
40
a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sa automaticky deaktivujú.
Skoda Octavia – poistky –
Číslo
Popis
Amperáž [A]
1
Porta diagnostico, riadiaca jednotka motora, elektrická pumpa paliva
10
2
Riadiaca jednotka ABS, ESP
5
3
Airbag
5
4
Vykurovanie, Klimatizácia, Svetlá cúvania
5
5
Riadiaca jednotka pre nastavenie svetlometov
5
6
Súprava ukazovateľov, Riadiaca jednotka automatickej prevodovky, Riadiaca jednotka elektromechanického posilňovača riadenia, Asistencia pri parkovaní; Spojka Haldex
5
7
Nepriradené
–
8
Nepriradené
–
9
Nepriradené
–
10
Nepriradené
–
11
Nepriradené
–
12
Centrálne zamykanie
10
13
Porta diagnostico, spínač svetla
10
14
Riadiaca jednotka automatickej prevodovky, blokovanie páky prevodovky
5
15
Hlavná riadiaca jednotka – vnútorné osvetlenie
7,5
16
Klimatronic
10
17
Nepriradené
–
18
Nepriradené
–
19
Riadiaca jednotka pre detekciu prívesu
5
20
Nepriradené
–
21
Svetlá smeru vľavo a vpravo
10
22
Ventilátor vzduchu pre Klimatronic
40
23
Predné sklo
30
24
Zapaľovač
25
25
Vyhrievanie zadného okna
25
Vyhrievanie zadného okna, Vyhrievanie a stacionárna ventilácia
30
26
Porta napájania v batožinovom priestore
20
27
Relé palivovej pumpy, vstrekovacie ventily (naftový motor)
15
28
Nie je pridelené
–
29
Riadiaca jednotka motora, ventilátor vyhrievania základne
10
30
Riadiaca jednotka automatickej prevodovky
20
31
Čerpadlo na vákuum
20
32
Elektrické zadné okno
30
33
Elektrická posuvná a sklopná strecha
25
34
Riadiaca jednotka pre funkcie pohodlia
20
35
Antivandalizmus alarmový systém
5
36
Systém čistenia svetlometov
20
37
Vyhrievanie predných sedadiel
30
38
Vyhrievané zadné sedadlá
30
39
Nie je pridelené
–
40
Ventilátor vzduchu pre vyhrievanie a klimatizáciu
40
41
Stierač zadného okna
15
42
Nie je pridelené
–
43
Prívesné zariadenie
15
44
Prívesné zariadenie
20
45
Prívesné zariadenie
15
46
Vyhrievané trysky pre predný stierač
5
47
Relé stacionárneho vyhrievania
5
48
Nie je pridelené
–
49
Spínač svetla
5
Rok výroby: 2011

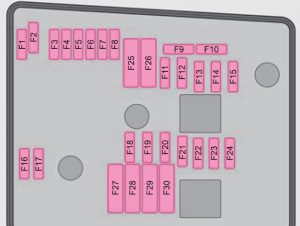

Skoda Octavia – poistky –
Číslo
Popis
Amperáže [A]
F1
Nebolo pridelené
–
F2
Riadiaca jednotka automatickej prevodovky DQ 200
30
F3
Obvod merania
5
F4
Ventily ABS
30/20
F5
Riadiaca jednotka automatickej prevodovky
15
F6
Prístrojová doska, páka stierača predného skla a páka smeroviek
5
F7
Terminál napájania 15, štartér
40
F8
Rádio
15
F9
Telefón
5
F10
Riadiaca jednotka motora, hlavné relé
5/10
F11
Riadiaca jednotka pre doplnkové kúrenie
20
F12
Riadiaca jednotka pre CAN bus
5
F13
Riadiaca jednotka motora
15/30
F14
Zapaľovanie
20
F15
Lambdová sonda
15
Relé systému žhavičov
5
F 16
Riadiaca jednotka, pravý hlavný svetlomet, pravý zadný svetlomet
30
F17
Klakson
15
F18
Zosilňovač pre digitálny audio procesor
30
F19
Tergicristallo predné
30
F20
Čerpadlo vody
10
Ventil na dávkovanie paliva
20
F21
Lambdová sonda
10/15
Čerpadlo vákuum
20
F22
Spínač pedála spojky, spínač pedála brzdy
5
F23
Čerpadlo sekundárneho vzduchu
5
Merací prístroj hmotnosti vzduchu
10
Čerpadlo paliva s vysokým tlakom
15
F24
Filter s aktívnym uhlím, ventil na recirkuláciu výfukových plynov
10
F25
Čerpadlo pre ABS
30/40
F26
Riadiaca jednotka, hlavný svetlomet vľavo, zadný svetlomet vľavo
30
F27
Čerpadlo sekundárneho vzduchu
40
Systém žhavičiek
50
F28
Nepřiřadené
–
F29
Napájací terminál 30
50
F30
Terminál Xa)
40
a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sa automaticky deaktivujú.

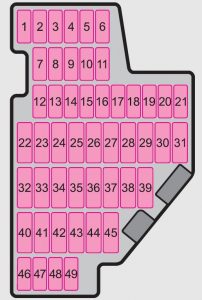

Skoda Octavia – poistky –
Číslo
Popis
Amperáž [A]
1
Diagnostická poistka, riadiaca jednotka motora, elektrická palivová pumpa
10
2
Riadiaca jednotka ABS, ESP
5
3
Airbag
5
4
Vykurovanie, Klimatizácia, Svetlá cúvania
5
5
Riadiaca jednotka pre nastavenie svetlometov
5
6
Prístrojová doska, Riadiaca jednotka automatickej prevodovky, Riadiaca jednotka elektromechanického posilňovača riadenia, Asistencia pri parkovaní; Spojka Haldex
5
7
Nebolo priradené
–
8
Nebolo priradené
–
9
Nebolo priradené
–
10
Nebolo priradené
–
11
Nebolo priradené
–
12
Centrálne zamykanie
10
13
Diagnostická poistka, spínač svetla
10
14
Riadiaca jednotka automatickej prevodovky, blokovanie páky prevodovky
5
15
Riadiaca jednotka – vnútorné osvetlenie
7,5
16
Klimatronic
10
17
Nebolo priradené
–
18
Nebolo priradené
–
19
Riadiaca jednotka pre detekciu prívesu
5
20
Nebolo priradené
–
21
Svetlá smeru doľava a doprava
10
22
Ventilátor vzduchu pre Klimatronic
40
23
Predné sklo
30
24
Zapaľovač
25
25
Vyhrievanie zadného okna
25
Vyhrievanie zadného okna, Vyhrievanie a stacionárna ventilácia
30
26
Poistková skrinka napájania v batožinovom priestore
20
27
Relé čerpadla paliva, ventily vstrekovačov (naftový motor)
15
28
Nie je pridelené
–
29
Riadiaca jednotka motora, vyhrievaný ventilátor základne
10
30
Riadiaca jednotka automatickej prevodovky
20
31
Čerpadlo vákuum
20
32
Elektrické zadné okno
30
33
Elektrická posuvná a výsuvná strecha
25
34
Riadiaca jednotka pre funkcie komfortu
20
35
Systém upozornenia proti krádeži
5
36
Systém čistenia svetlometov
20
37
Vyhrievanie predných sedadiel
30
38
Vyhrievané zadné sedadlá
30
39
Nie je pridelené
–
40
Ventilátor vzduchu pre vyhrievanie a klimatizáciu
40
41
Tergicristallo zadného okna
15
42
Nie je pridelené
–
43
Prívesné zariadenie
15
44
Prívesné zariadenie
20
45
Prívesné zariadenie
15
46
Vyhrievané trysky pre predný stierač
5
47
Relé stacionárneho vyhrievania
5
48
Nie je pridelené
–
49
Spínač svetla
5
Rok výroby: 2012.
Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Octavia (2012) je poistka 47 v poistkovej skrinke
Skoda Octavia – poistky – motorový priestor
Č. Popis
F1
Nie je pridelené
F2
Kontrolér automatickej prevodovky DQ 200
F3
Merací obvod
F4
Ventily pre ABS
F5
Kontrolér automatickej prevodovky
F6
Sada ukazovateľov; Páka stierača predného skla; Páka smeroviek.
F7
Pripojenie napájania 15; Motorček štartovania.
F8
Rádio
F9
Nie je pridelené
F10
Riadiaca jednotka motora; Hlavné relé.
F11
Riadiaca jednotka pre dodatočné kúrenie
F12
Riadiaca jednotka pre autobus CAN
F13
Riadiaca jednotka motora
F14
Zapaľovanie
F15
Lambdová sonda
Relé systému žhaviacich sviečok
F 16
Centrálny kontrolér; Hlavný svetlomet vpravo; Zadný svetlomet vpravo.
F17
Klaksón
F18
Amplifikátor pre digitálny audio procesor
F19
Tergicristallo predný
F20
Čerpadlo vody
Ventil pre dávkovanie paliva
F21
Lambdová sonda
F22
Spínač pedála spojky; Spínač pedála brzdy.
F23
Čerpadlo sekundárneho vzduchu
Merací prístroj hmotnosti vzduchu
Čerpadlo paliva pod vysokým tlakom
F24
Filter s aktívnym uhlím, ventil na recirkuláciu výfukových plynov
F25
Čerpadlo pre ABS
F26
Centrálny kontrolný modul; Hlavný svetlomet vľavo; Zadný svetlomet vľavo.
F27
Čerpadlo sekundárneho vzduchu
Systém žhavičov
F28
Nie je pridelené
F29
Pripojenie napájania 30
F30
Terminál Xa)
a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto pripojenia sú automaticky deaktivované.
Skoda Octavia – poistky – prístrojová doska
Č. Popis
1
Diagnostická zásuvka; Kontrolér motora; Elektrická čerpadlo paliva.
2
Jednotka riadenia ABS, ESP
3
Airbag
4
Vykurovanie; Klimatizácia; Svetlá cúvania.
5
Jednotka riadenia pre nastavenie svetlometov
6
Sada ukazovateľov, Jednotka riadenia automatickej prevodovky, Jednotka riadenia elektromechanickej asistencie riadenia, Asistencia pri parkovaní; Spojka Haldex.
7
Nepriradené
8
Nepriradené
9
Nepriradené
10
Nepriradené
11
Nepriradené
12
Centrálne zamykanie
13
Diagnostická zásuvka; Spínač svetla.
14
Kontrolér automatickej prevodovky; Zámok páky prevodovky.
15
Centrálny riadiaca jednotka – vnútorné osvetlenie
16
Klimatronic
17
Nepriradené
18
Zadný stierač
19
Jednotka riadenia pre detekciu prívesu
20
Nepriradené
21
Svetlá smeru vľavo a vpravo
22
Ventilátor vzduchu pre Klimatronic
23
Predné sklo
24
Zapaľovač cigariet
25
Vyhrievanie zadného okna
Vyhrievanie zadného okna, Doplnkové vyhrievanie (vyhrievanie a ventilácia v státí).
26
Zdroj napájania v batožinovom priestore
27
Relé palivovej pumpy, vstrekovacie ventily (naftový motor)
28
Rádio
29
Kontrolér motora; Vyhrievač olejovej vaničky.
30
Kontrolér automatickej prevodovky
31
Vákuová pumpa
32
Elektrické zadné okno
33
Elektricky posuvná a sklopná strecha
34
Riadiaca jednotka funkcií pohodlia
35
Alarm proti krádeži
36
Systém čistenia svetlometov
37
Vyhrievanie predných sedadiel
38
Vyhrievané zadné sedadlá
39
Súprava ukazovateľov; Páka predného stierača; Páka smeroviek
40
Ventilátor vzduchu na vyhrievanie a klimatizáciu
41
Nie je pridelené
42
Nie je pridelené
43
Ťahací zariadenie
44
Ťahací zariadenie
45
Ťahací zariadenie
46
Vyhrievače sedadiel
47
Relé vyhrievania v státí
48
Telefón
49
Spínač svetla
Rok výroby: 2013.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Ka (2010.11.01-2014.10.31) je poistka F85 v poistkovej skrinke
Skoda Octavia – poistky –
Číslo Popis
1
Nie je pridelené
2
Nie je pridelené
3
Nie je pridelené
4
Nie je pridelené
5
Riadiaca jednotka dátovej zbernice
6
Senzor alarmu
7
Ovládač klimatizačného systému, vykurovanie; Prijímač pre diaľkové ovládanie stacionárneho vykurovania; Páka automatickej prevodovky; Relé vykurovania zadného skla; Relé vykurovania čelného skla.
8
Spínač svetiel; Senzor dažďa; Diagnostický konektor.
9
Haldex spojka
10
Dotykový displej
11
Vyhrievané zadné sedadlá
12
Rádio
13
Napínač pásu – strana vodiča
14
Ventilátor vzduchu pre klimatizáciu, vykurovanie
15
Elektronická blokáda riadenia
16
Amplifikátor signálu pre telefón; Príprava na inštaláciu telefónu.
17
Súprava ukazovateľov
18
Nie je pridelené
19
Riadiaca jednotka KESSY
20
Modul riadenia
21
Nie je pridelené
22
Otvorenie batožinového priestoru
23
Svetlo
24
Panoramatická strecha
25
Ovládač centrálneho zamykania predných dverí vpravo, elektrické okná – vľavo.
26
Vyhrievané predné sedadlá
27
Hudobný zosilňovač
28
Prívesné zariadenie
29
Nie je pridelené
30
Nie je pridelené
31
Svetlomet – ľavý
32
Asistencia pri parkovaní (asistent parkovania)
33
Airbag
34
Tlačidlo TCS; ESC; Displej kontroly pneumatík; Senzor tlaku klimatizácie; Spínač svetiel cúvania; Zrkadlo s automatickým zatienením; Tlačidlo START-STOP; Príprava na telefón; Kontrola vykurovania zadných sedadiel; Senzor klimatizácie; Zásuvka 230 V; Zvukový aktivátor.
35
Svetlomet; Nastavenie lúča svetlometov; Diagnostický konektor; Kamera; Radar.
36
Pravý svetlomet
37
Ľavý svetlomet
38
Prívesné zariadenie
39
Kontrolór centrálneho zamykania predných dverí – pravé; Ovládanie okien – predné a zadné pravé.
40
Zásuvka napájania 12 V.
41
Relé CNG
42
Kontrolór centrálneho zamykania zadných dverí – ľavé, pravé, Postrekovač svetlometov; Stierač čelného skla.
43
Kryt pre výbojkové žiarovky; Vnútorné osvetlenie.
44
Prívesné zariadenie
45
Riadiaca jednotka pre nastavenie sedadla
46
Zásuvka napájania 230 V.
47
Stierač zadného okna
48
Nie je pridelené
49
Navíjač relé štartovacieho motora; Spínač pedálu spojky.
50
Nie je pridelené
51
Napínač bezpečnostného pásu – strana predného pasažiera
52
Nie je pridelené
53
Relé vykurovania zadného okna

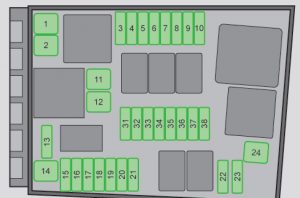

Skoda Octavia – poistky – motorový priestor
Č. Popis
F1
Riadiaca jednotka pre ESC
F2
Riadiaca jednotka ESC, ABS
F3
Riadiaca jednotka motora
F4
Kontrolér motora; Relé vyhrievania elektrického prídavného.
F5
Elementy motora
F6
Senzor brzdy, elementy motora
F7
Čerpadlo kvapaliny chladenia, elementy motora
F8
Sonda lambda
F9
Zapaľovanie, kontrolér systému žhaviacich sviečok, elementy motora.
F10
Kontrolér čerpadla paliva, zapaľovanie
F11
Prídavné elektrické vyhrievanie
F12
Prídavné elektrické vyhrievanie
F13
Kontrolér automatickej prevodovky
F14
Vyhrievač čelného skla – ľavý
F15
Klakson
F 16
Štartovanie; Čerpadlo paliva.
F17
Riadiaca jednotka ABS, ESC, riadiaca jednotka motora
F18
Riadiaca jednotka dátovej zbernice
F19
Stierač
F20
Alarm
F21
ABS
F22
Riadiaca jednotka motora
F23
Motorček štartovania
F24
Dodatočné elektrické kúrenie
F31
Nie je pridelené
F32
Nie je pridelené
F33
Nie je pridelené
F34
Kúrenie čelného skla – pravé
F35
Nie je pridelené
F36
Nie je pridelené
F37
Riadiaca jednotka pre dodatočné kúrenie.
F39
Nie je pridelené
Rok výroby: 2014

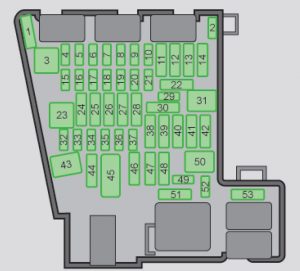

Skoda Octavia – poistky –
Číslo
Popis
1
Nebolo priradené
2
Nebolo priradené
3
Nebolo priradené
4
Nebolo priradené
5
Riadiaca jednotka zbernice dát
6
Senzor alarmu
7
Ovládač systému klimatizácie, vykurovania, prijímač pre diaľkové ovládanie pomocného vykurovania, páka prevodovky automatickej prevodovky, relé vykurovania zadného skla, relé vykurovania čelného skla
8
Spínač svetla, senzor dažďa, diagnostický konektor
9
Haldex spojka
10
Dotyková obrazovka
11
Vyhrievané zadné sedadlá
12
Rádio
13
Napínač remeňa – strana vodiča
14
Ventilátor vzduchu pre klimatizáciu, vykurovanie
15
Elektrický zámok riadenia
16
Amplifikátor signálu pre telefón, príprava na inštaláciu telefónu
17
Súprava ukazovateľov
18
Nebolo priradené
19
Riadiaca jednotka KESSY
20
Modul volantu
21
Nebolo priradené
22
Otvorenie batožinového priestoru
23
Svetlo – dobré
24
Panoramatická strecha
25
Ovládač centrálneho zamykania predných dverí vpravo, elektrické ovládanie okien – vľavo
26
Vyhrievané predné sedadlá
27
Hudobný zosilňovač
28
Ťažné zariadenie
29
Nebolo pridelené
30
Nebolo pridelené
31
Svetlomet – ľavý
32
Asistencia pri parkovaní (asistent parkovania)
33
Spínač airbagu pre núdzové svetlá
34
Tlačidlo TCS, ESC, displej kontroly pneumatík, snímač tlaku klimatizácie,
35
Svetlomet, nastavenie lúča svetlometov, diagnostický konektor, kamera, radar
36
Pravý svetlomet
37
Ľavý svetlomet
38
Ťažné zariadenie
39
Kontrolór centrálneho zamykania predných dverí – pravé, ovládanie okien – predné a zadné pravé
40
Zásuvka napájania 12 V.
41
Relé CNG
42
Kontrolór centrálneho zamykania zadných dverí – ľavé, pravé, tryskový systém svetlometov, stierač predného skla
43
Kryt pre výbojkové žiarovky, vnútorné osvetlenie
44
Ťažné zariadenie
45
Riadiaca jednotka pre nastavenie sedadla
46
Zásuvka napájania 230 V.
47
Stierač zadného okna
48
Nebolo pridelené
49
Cievka relé štartéra, spínač pedálu spojky
50
Nebolo pridelené
51
Napínač remeňa – strana predného pasažiera
52
Nebolo pridelené
53
Relé vyhrievania zadného okna
Skoda Octavia – poistky –
Číslo
Popis
1
Riadiaca jednotka ESC, ABS
2
Riadiaca jednotka ESC, ABS
3
Riadiaca jednotka motora
4
Kontrolér motora, relé elektrického vykurovania
5
Prvky motora
6
Senzor brzdy, prvky motora
7
Čerpadlo chladiacej kvapaliny, prvky motora
8
Lambdová sonda
9
Zapaľovanie, kontrolér systému zapaľovacích sviečok, prvky motora
10
Kontrolér čerpadla paliva, zapaľovanie
11
Elektrické vykurovanie
12
Elektrické vykurovanie
13
Kontrolér automatickej prevodovky
14
Nepriradené
15
Klakson
16
Štartovanie, čerpadlo paliva
17
Riadiaca jednotka ABS, ESC, riadiaca jednotka motora
18
Riadiaca jednotka dátovej zbernice
19
Stierač
20
Alarm
21
Vyhrievanie čelného skla – ľavé
22
Riadiaca jednotka motora
23
Motorček štartovania
24
Elektrické vyhrievanie pomocné
31
Nebolo priradené
32
Nebolo priradené
33
Nebolo priradené
34
Vyhrievanie čelného skla – pravé
35
Nebolo priradené
36
Nebolo priradené
37
Riadiaca jednotka pre pomocné vyhrievanie
39
Nebolo priradené
Rok výroby: 2015
Skoda Octavia – poistky –
Číslo
Popis
1
Nepriradené
2
Nepriradené
3
Nepriradené
4
Nepriradené
5
Jednotka riadenia dátového zbernice
6
Čidlo alarmu
7
Ovládač klimatizačného systému, vykurovanie, prijímač pre diaľkové ovládanie pomocného vykurovania, páka prevodovky automatickej prevodovky, relé vykurovania zadného okna, relé vykurovania čelného skla
8
Spínač svetla, čidlo dažďa, diagnostický konektor
9
Haldex spojka
10
Dotyková obrazovka
11
Vyhrievané zadné sedadlá
12
Rádio
13
Napínač bezpečnostného pásu – strana vodiča
14
Ventilátor vzduchu pre klimatizáciu, vykurovanie
15
Elektrický zámok riadenia
16
Amplifikátor signálu pre telefón, príprava na inštaláciu telefónu
17
Súprava ukazovateľov
18
Nepriradené
19
Jednotka riadenia KESSY
20
Páka ovládania pod volantom
21
Nepriradené
22
Ťahací hák – kontakt v zásuvke
23
Svetlo – dobré
24
Panoramatická strecha
25
Ovládač centrálneho zamykania predných dverí vpravo, elektrické ovládanie okien – vľavo
26
Vyhrievané predné sedadlá
27
Hudobný zosilňovač
28
Ťahací hák – ľavé svetlo
29
Relé CNG
30
Nie je pridelené
31
Svetlomet – ľavý
32
Asistencia pri parkovaní (asistent parkovania)
33
Spínač airbagu pre núdzové svetlá
34
TCS, tlačidlo ESC, displej kontroly pneumatík, senzor tlaku klimatizácie, spínač cúvacieho svetla, zrkadlo s automatickým zatienením, tlačidlo START-STOP, príprava na telefón, kontrola vykurovania zadných sedadiel, senzor klimatizácie, napájanie 230 V zásuvka, generátor športového zvuku
35
Svetlomet, nastavenie lúča svetlometov, diagnostická zásuvka, kamera, radar
36
Pravý svetlomet
37
Ľavý svetlomet
38
Ťahací hák – pravé svetlo
39
Kontrolér centrálneho zamykania predných dverí – pravé, ovládanie okien – predné a zadné pravé
40
Zásuvka napájania 12 V.
41
Nie je pridelené
42
Kontrolér centrálneho zamykania zadných dverí – ľavé, pravé, tryskový systém svetlometov, stierač predného skla
43
Kryt pre výbojkové lampy, vnútorné osvetlenie
44
Ťahací hák – kontakt v zásuvke
45
Jednotka riadenia pre regulátor sedadla
46
Zásuvka napájania 230 V.
47
Stierač zadného okna
48
Nie je pridelené
49
Cievka relé štartovacieho motora, spínač pedálu spojky
50
Otvorenie kapoty batožinového priestoru
51
Napínač pásu – strana predného pasažiera
52
Nie je pridelené
53
Relé vykurovania zadného okna

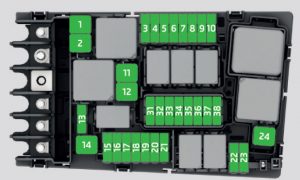

Skoda Octavia – poistky –
Číslo
Popis
1
Riadiaca jednotka ESC, ABS
2
Riadiaca jednotka ESC, ABS
3
Riadiaca jednotka motora
4
Ventilátor chladiča, senzor teploty oleja, senzor množstva vzduchu, regulačná ventil, relé elektrického vykurovania pomocného
5
Cievka relé systému zapaľovania, cievka relé CNG
6
Senzor brzdy
7
Čerpadlo chladiacej kvapaliny, kryt chladiča
8
Lambdová sonda
9
Zapaľovanie, riadiaca jednotka systému vykurovania
10
Regulátor čerpadla paliva, zapaľovanie
11
Elektrické vykurovanie pomocné
12
Elektrické vykurovanie pomocné
13
Regulátor automatickej prevodovky
14
Nepriradené
15
Klakson
16
Štartovanie, čerpadlo paliva
17
Riadiaca jednotka ABS, ESC, riadiaca jednotka motora
18
Riadiaca jednotka dátovej zbernice
19
Stierač
20
Alarm
21
Vyhrievanie čelného skla – ľavé
22
Riadiaca jednotka motora
23
Motorček štartovania
24
Elektrické vyhrievanie pomocné
31
Nepriradené
32
Nepriradené
33
Nepriradené
34
Vyhrievanie čelného skla – pravé
35
Nepriradené
36
Nepriradené
37
Riadiaca jednotka pre pomocné vyhrievanie
39
Nepriradené
Rok výroby: 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Octavia (2016) je poistka 40 v poistkovej skrinke na prístrojovej doske.

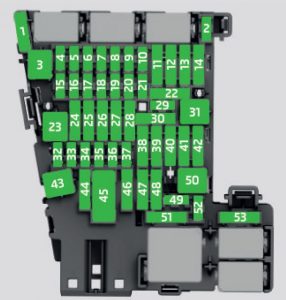

Skoda Octavia – poistky – prístrojová doska
Č. Popis
1
Nepriradené
2
Nepriradené
3
Nepriradené
4
Nepriradené
5
Databus
6
Senzor alarmu
7
Klimatizácia; Vykurovanie; Prijímač diaľkového ovládania pre stacionárne vykurovanie; Páka prevodovky automatickej prevodovky.
8
Spínač svetiel; Senzor dažďa; Diagnostický konektor.
9
Haldex spojka
10
Dotykový displej
11
Vyhrievané zadné sedadlá
12
Rádio
13
Napínač pásu – strana vodiča
14
Ventilátor vzduchu pre klimatizáciu; Vykurovanie.
15
Elektrické blokovanie riadenia
16
Amplifikátor signálu pre telefón; Príprava na inštaláciu telefónu.
17
Sada ukazovateľov
18
Nepriradené
19
KESSY
20
Páka ovládania pod volantom
21
Nepriradené
22
Ťahací hák – kontakt v konektore
23
Svietidlo
24
Panoramatická strecha
25
Kontrolór centrálneho zamykania predných dverí vpravo, elektrické okná – vľavo.
26
Vyhrievané predné sedadlá
27
Hudobný zosilňovač
28
Ťahací hák – ľavé svetlo
29
Relé CNG
30
Nie je pridelené
31
Svetlomet – ľavý
32
Asistencia pri parkovaní (asistent parkovania)
33
Spínač airbagu pre núdzové svetlá
34
TCS; Tlačidlo ESC; Displej kontroly pneumatík; Senzor tlaku klimatizácie; Spínač svetiel cúvania; Zrkadlo so samočinným zatmením; Tlačidlo START-STOP; Príprava na telefón; Kontrola vyhrievania zadných sedadiel; Senzor klimatizácie; Napájanie 230 V zásuvka; Generátor športového zvuku.
35
Svetlomet; Nastavenie lúča svetlometov; Diagnostický konektor; Kamera; Radar.
36
Pravý svetlomet
37
Ľavý svetlomet
38
Ťahací hák – pravé svetlo
39
Kontrolér centrálneho zamykania predných dverí – pravé, ovládanie okien – predné a zadné pravé.
40
Zásuvka napájania 12 V.
41
Nie je pridelené
42
Zadné dvere s centrálnym zamykaním; Kryt svetlometov; Kryt čelného skla.
43
Kryt pre výbojkové žiarovky; Vnútorné osvetlenie.
44
Ťahací hák – kontakt v zásuvke
45
Jednotka riadenia pre nastavenie sedadla
46
Zásuvka napájania 230 V.
47
Stierač zadného okna
48
Nie je pridelené
49
Navíjač relé štartovania; Spínač pedálu spojky.
50
Otvorenie kapoty batožinového priestoru
51
Napínač pásu – strana predného pasažiera
52
Nie je pridelené
53
Relé vyhrievania zadného okna
Skoda Octavia – poistky – motorový priestor
Č. Popis
1
ESC, ABS
2
ESC, ABS
3
Riadiaca jednotka motora
4
Ventilátor chladiča; Senzor teploty oleja; Senzor prietoku vzduchu; Ventil na kontrolu tlaku paliva; Relé elektrického vykurovania; Elementy motora.
5
Cievka relé systému zapaľovania; Cievka relé CNG; Elementy motora.
6
Senzor brzdy
7
Čerpadlo chladiacej kvapaliny; Otvorenie chladiča; Elementy motora.
8
Lambdová sonda
9
Zapaľovanie; Systém vykurovacích sviečok; Elementy motora.
10
Čerpadlo paliva; Zapaľovanie.
11
Elektrické vykurovanie
12
Elektrické vykurovanie
13
Automatická prevodovka
14
Vykurovanie čelného skla – pravé
15
Klakson
16
Štartovanie; Čerpadlo paliva.
17
ABS; ESC; Kontrolér motora; Cievka relé vykurovania predného čelného skla.
18
Databus; Modul dát batérie.
19
Stierače
20
Alarm
21
Vykurovanie čelného skla – ľavé
22
Riadiaca jednotka motora
23
Štartovanie
24
Dodatočné elektrické vykurovanie
31
Nebolo pridelené
32
Nebolo pridelené
33
Nebolo pridelené
34
Haldex spojka
35
Nebolo pridelené
36
Nebolo pridelené
37
Stacionárne vykurovanie
39
Nebolo pridelené
Škoda Octavia, vyrábaná v rokoch 2010 až 2016, je obľúbeným modelom strednej triedy, ktorý ponúka kombináciu priestrannosti, spoľahlivosti a efektívnosti. Tento model bol dostupný v rôznych verziách karosérie, vrátane liftbacku a kombi, čo poskytovalo zákazníkom široké možnosti výberu podľa ich potrieb. Pod kapotou sa mohli nachádzať rôzne motory, od úsporných benzínových jednotiek až po výkonné naftové motory, čo umožňovalo prispôsobiť výber vozidla podľa preferencií vodiča. Octavia je známa svojou kvalitnou konštrukciou a modernými technológiami, ktoré z nej robia ideálne vozidlo pre rodiny aj jednotlivcov.
Táto stránka zobrazuje schému poistkovej skrinky pre model Škoda Octavia z rokov 2010 až 2016. Typické umiestnenie poistkovej skrinky v tomto vozidle je pod kapotou a v interiéri, najčastejšie pod prístrojovou doskou na strane vodiča. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie vozidla, preto je dôležité mať prehľad o jej konfigurácii a správne ju udržiavať.
