Skoda Fabia (1997-2007) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Škoda Fabia (1997-2007), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

Skoda Fabia (1997 – 2007) – schéma poistky

Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005

Schéma poistky v motorovom priestore – skoda fabia schéma poistiek

Číslo	Spotrebiteľ	Prúd ampére [A]
1	Dynamo	175
2)	Interno	110
3)	Servosterzo	50
4	Zapaľovacie sviečky	40
5	Ventilátor chladiča	40
6	ABS alebo TCS alebo ESP	40
7	ABS alebo TCS alebo ESP	25
8	Ventilátor chladiča	30
9	Nedelené
10	Centrálny riadiaci modul	5
11	Systém klimatizácie	5
12	Nedelené
13	Automatická prevodovka	5
14	Nedelené
15	Nedelené
16	Nedelené

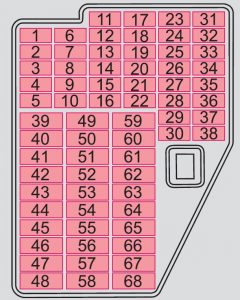

Schéma poistky v prístrojovej doske

№	Spotrebiteľ	ZA
1	Súprava smeroviek, ESP	5
2)	Brzdové svetlá	10
3)	Napájanie pre diagnostiku, systém klimatizácie	5
4	Vnútorné osvetlenie	10
5	Nedelené	–
6	Svetlá a viditeľnosť	5
7	Elektronika motora, posilňovač riadenia	5
8	Nedelené	–
9	Lambda sonda	10
10	S-kontakt a)	5
11	Elektrické spätné zrkadlo b)	5
12	Ventilačný systém, klimatizácia, xenónový projektor	5
13	Svetlo cúvania	10
14	Riadiaca jednotka Diesel motora	10
15	Systém čistenia projektorov, stierač	10
16	Súprava smeroviek	5
17	Benzínový motor – riadiaca jednotka c)	5
18	Telefón	5
19	Automatická prevodovka	10
20	Riadiaca jednotka pre poruchu žiarovky	5
21	Vyhrievané trysky pre predný stierač	5
22	Nedelené	–
23	Hlavný nosník pravý	10
24	Elektronika motora	10
25	Riadiaca jednotka pre ABS, riadiaca jednotka TCS pre ESP	5 10
26	Nedelené	–
27	Nedelené	–
28	Tempomat, spínač brzdy a pedál spojky	5
29	Nedelené	–
30	Hmlové svetlá na ľavej strane a kontrolka	10
31	Centrálne zamykanie – zámok batožinového priestoru	10
32	Zadný stierač	10
33	Svetlá na pravom boku	5

34	Svetlá na polohe na ľavej strane	5
35	Vstrekovač – motor na benzín	10
36	Osvecovanie evidenčného čísla	5
37	Zadné hmlové svetlo a kontrolka	5
38	Vyhrievanie vonkajšieho zrkadla	5
39	Vyhrievanie zadného okna	20
40	Klaksón	20
41	Predný stierač	20
42	Zapaľovač cigariet , elektrická zásuvka	15
43	Riadiaca jednotka, blokovanie páky prevodovky pre automatickú prevodovku	20
44	Smerovky	15
45	Rádio, navigačný systém	20
46	Elektrické ovládanie okien (vpredu vpravo)	25
47	Nedelené	–
48	Motor Diesel – riadiaca jednotka, vstrekovač	30
49	Systém centrálneho zamykania	15
50	Hlavné svetlá na pravej strane	15
51	Napájacia zásuvka v batožinovom priestore	15
52	Zapaľovanie	15
53	Elektrické ovládanie okien (vzadu vpravo)	25
54	Hlavné svetlá na ľavej strane	15
56	Riadiaca jednotka – motor na benzín	20
57	Prívesné zariadenie	25
58	Elektrické ovládanie okien (vpredu vľavo)	25
59	Nedelené	–
60	Klaksón pre systém alarmu proti krádeži	15
61	Palivové čerpadlo – motor na benzín	15
62	Elektricky ovládaná strecha	25
63	Vyhrievanie sedadiel	15
64	Systém čistenia reflektorov	20
65	Hmlové svetlá	15
66	Elektrické ovládanie okien (vzadu vľavo)	25
67	Nedelené	–
68	Ventilátor čerstvého vzduchu	25
a) Pre spotrebiče energie, napr. rádio, ktoré môžu byť používané so vypnutým zapaľovaním, pokiaľ kľúč nie je vytiahnutý. b) Pre vozidlá so systémom elektrického ovládania okien c) Sú 15 ampérov pre vozidlo s motorom 1,2 litra.

Priradenie poistky na batérii Skoda Fabia

№	Spotrebiteľ	ZA
1	Dynamo	175
2)	Interno	110
3)	Ventilátor chladiča	40
4	ABS alebo TCS alebo ESP	40
5	Servosterzo	50
6	Zapaľovacie sviečky a)	50
7	ABS alebo TCS alebo ESP	25
8	Ventilátor chladiča	30
9	Systém klimatizácie	5
10	Riadiaca jednotka motora	15
11	Centrálna riadiaca jednotka	5
12	Automatická prevodovka	5
a) Iba pre motor Diesel 1,9 / 96 kW.

O Skoda Fabia (1997-2007)

Škoda Fabia, vyrábaná v rokoch 1997 až 2007, je populárny model od českého výrobcu Škoda Auto. Táto kompaktná automobilka ponúka praktický dizajn a spoľahlivosť, čo ju robí obľúbenou vo svojej triede. Škoda Fabia bola dostupná s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytovali rôzne výkony a spotrebu paliva. Vozidlo bolo známe svojou priestrannosťou vo vnútri a pohodlným jazdným komfortom, čo ho robilo ideálnym pre mestské aj diaľničné jazdy. Vďaka svojej všestrannosti a dostupnosti sa Škoda Fabia stala jedným z najpredávanejších modelov značky.

Schéma poistkovej skrinky Skoda Fabia

Táto stránka zobrazuje schému poistkovej skrinky pre model Škoda Fabia, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod palubnou doskou na strane vodiča, a druhá môže byť umiestnená v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vášho vozidla, preto je dôležité mať prehľad o jej konfigurácii.
