V tomto článku nájdeš diagramy poistkovej skrinky Škoda Octavia (2005-2017), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Skoda Octavia (2005) – schéma poistiek Rok výroby: 2005
Skoda Octavia – poistky –
Číslo
Popis
Amperáž [A]
F1
Čerpadlo ABS
30
F2
Ventily ABS
30
F3
Jednotka riadenia funkcií komfortu
20
F4
Merací obvod
5
F5
Klakson
20
F6
Zapaľovacie cievky
20
F7
Spínač brzdových svetiel
5
F8
Regulačné ventily
10
F9
Lambdová sonda, jednotka riadenia obdobia zapaľovania
10
F10
Čerpadlo sekundárneho vzduchu
5
Ventil na recirkuláciu výfukových plynov
10
F11
Jednotka riadenia motora
25/30
F12
Lambdová sonda
15
F13
Kontrolér automatickej prevodovky
15
F14
Nepriradené
–
F15
Motorček štartovania
40
F 16
Páka stierača predného skla a páka smeroviek
15
F17
Prístrojová doska
10
F18
Audio zosilňovač (audio systém)
30
F19
Rádio
15
F20
Telefón
5
F21
Nepriradené
–
F22
Nepriradené
–
F23
Nepriradené
–
F24
Jednotka riadenia pre bus CAN
10
F25
Nepriradené
–
F26
Jednotka riadenia motora
10
Napájanie jednotky riadenia motora
5
F27
Vykurovanie alebo ventilácia základne motora
10
F28
Kontrolór automatickej prevodovky
20
F29
Zapaľovacie cievky
10/20
F30
Nebolo priradené
–
F31
Predný stierač
30
F32
Ventily
10
F33
Čerpadlo paliva, senzor hladiny paliva
15
F34
Nebolo priradené
–
F35
Nebolo priradené
–
F36
Nebolo priradené
–
F37
Nebolo priradené
–
F38
Osvetlenie a viditeľnosť
10
F39
Vysielač oleja motora
5
F40
Napájanie pre terminál 15 (zapnuté zapaľovanie)
20
F41
Nebolo priradené
–
F42
Merací prístroj hmotnosti vzduchu
10
Čerpadlo paliva
5
F43
Čerpadlo podtlaku
20
F44
Nebolo priradené
–
F45
Lambdová sonda
15
F46
Nebolo priradené
–
F47
Centrálny riadiaci modul, hlavné svetlomety vľavo
40
F48
Centrálny riadiaci modul, hlavné svetlomety vpravo
40
F49
Nebolo priradené
–
F50
Nebolo priradené
–
F51
Čerpadlo sekundárneho vzduchu
40
Riadiaca jednotka doby zapaľovania
50
F52
Napájacie relé – terminál X a)
50
F53
Napájanie poistiek 32 až 37 v prístrojovej doske
50
F54
Ventilátor chladiča
50
a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sa automaticky deaktivujú.
Číslo
Popis
Amperáž [A]
1
Presso diagnostico
10
2
ABS, ESP
5
3
Asistencia elettromeccanica alla sterzata
10
4
Riscaldamento, klimatizácia, sedili regolabili elettricamente
5
5
Non assegnato
–
6
Prístrojová doska
5
7
Osvetlenie a viditeľnosť
5
8
Zrkadlo s funkciou automatického zatemnenia
5
9
Collegamento Haldex (4 × 4)
5
10
Telefón
5
11
Prívesné zariadenie
5
12
Chiusura centralizzata
10
13
Presso diagnostico, spínač svetla
10
14
Brzdové svetlo, automatická prevodovka
5
15
Riadiaca jednotka – vnútorné osvetlenie
7,5
16
Climatronic
10
17
Senzor dažďa a svetla
5
18
Asistencia pri parkovaní, blokovanie páky prevodovky
5
19
Asistencia pri parkovaní
5
20
Non assegnato
–
21
Non assegnato
–
22
Ventola vzduchu pre Climatronic
40
23
Predné sklo
30
24
Zapaľovač
25
25
Vyhrievanie zadného okna
25
26
Zdroj napájania v batožinovom priestore
20
27
Relé čerpadla paliva
15
28
Nie je pridelené
–
29
Riadiaca jednotka motora
10
30
Airbag
5
31
Automatická prevodovka, svetlá cúvania
5
32
Elektrické zadné okno
30
33
Elektrická posuvná a sklopná strecha
25
34
Nie je pridelené
–
35
Alarm proti krádeži
5
36
Systém čistenia svetlometov
20
37
Vyhrievanie predných sedadiel
30
38
Nie je pridelené
–
39
Nie je pridelené
–
40
Ventilátor vzduchu na vyhrievanie a klimatizáciu
40
41
Zadný stierač
15
42
Čistič čerpadla na predné sklo
15
43
Prívesné zariadenie
15
44
Prívesné zariadenie
20
45
Prívesné zariadenie
15
46
Vyhrievané trysky pre čističe predného skla
5
47
Nie je pridelené
–
48
Nie je pridelené
–
49
Spínač svetla
5
Rok výroby: 2007.
Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Octavia (2007) je poistka 24 v poistkovej skrinke na prístrojovej doske.
Skoda Octavia – poistky – motorový priestor (verzia 1)
Č. Popis Amp [A]
F1
Pompa ABS
30
F2
Ventily ABS
30
F3
Nie je pridelené
–
F4
Obvod merania
5
F5
Klaksón
15
F6
Ventil na dávkovanie paliva
15
F7
Nie je pridelené
–
F8
Nie je pridelené
–
F9
Filter s aktívnym uhlím; Ventil na recirkuláciu výfukových plynov,
10
F10
Čerpadlo na diagnostiku únikov
10
F11
Lambda sonda pred katalyzátorom; Riadiaca jednotka motora.
10
F12
Lambda sonda za katalyzátorom
10
F13
Riadiaca jednotka automatickej prevodovky
15
F14
Nie je pridelené
–
F15
Čerpadlo chladiacej kvapaliny
10
F 16
Páka stierača vpredu a páka smeroviek.
5
F17
Merací prístroj
5
F18
Audio zosilňovač (audio systém)
30
F19
Rádio
15
F20
Telefón
5
F21
Nie je pridelené
–
F22
Nie je pridelené
–
F23
Riadiaca jednotka motora
10
F24
Riadiaca jednotka pre bus CAN
5
F25
Nie je pridelené
–
F26
Nie je pridelené
–
F27
Nie je pridelené
–
F28
Riadiaca jednotka motora
25
F29
Štartovanie pre fungovanie čerpadla chladiva.
5
F30
Riadiaca jednotka pre doplnkové kúrenie.
30
F31
Stierač predný
30
F32
Nie je pridelené
–
F33
Nie je pridelené
–
F34
Nie je pridelené
–
F35
Nie je pridelené
–
F36
Nie je pridelené
–
F37
Nie je pridelené
–
F38
Ventilátor chladiča, ventily
10
F39
Spínač pedála spojky; Spínač pedála brzdy.
5
F40
Zapaľovacie cievky
20
F41
Nie je pridelené
–
F42
Spustenie čerpadla paliva
5
F43
Nie je pridelené
–
F44
Nie je pridelené
–
F45
Nie je pridelené
–
F46
Nie je pridelené
–
F47
Riadiaca jednotka, hlavné svetlomety ľavé.
30
F48
Riadiaca jednotka, hlavné svetlomety pravé.
30
F49
Napájanie pre terminál 15 (zapaľovanie zapnuté).
40
F50
Nie je pridelené
–
F51
Nie je pridelené
–
F52
Relé napájania – terminál X a)
40
F53
Príslušenstvo
50
F54
Nie je pridelené
–
a) Aby sa počas štartovania motora zbytočne nevybíjala batéria, elektrické prvky tohto terminálu sa automaticky deaktivujú.
Skoda Octavia – poistky –
Č. Popis Amp [A]
F1
Nie je pridelené
–
F2
Rukoväť stierača a rukoväť smerovky.
5
F3
Merací obvod
5
F4
Ventily ABS
30
F5
Riadiaca jednotka automatickej prevodovky
15
F6
Merací prístroj
5
F7
Nie je pridelené
–
F8
Rádio
15
F9
Telefón
5
F10
Riadiaca jednotka motora, hlavné relé.
5
F11
Riadiaca jednotka pre doplnkové kúrenie
20
F12
Riadiaca jednotka pre bus CAN
5
F13
Riadiaca jednotka motora
15
F14
Zapaľovanie
20
F15
Sonoda lambda, senzor NOx; Relé čerpadla paliva.
15
Relé systému žhavičov
5
F 16
Čerpadlo ABS
30
F17
Klaksón
15
F18
Amplifikátor pre digitálny audio procesor.
30
F19
Tergicristallo predný
30
F20
Nie je pridelené
5
F21
Sonoda lambda
15
F22
Spínač pedál spojky; Spínač pedál brzdy.
5
F23
Čerpadlo sekundárneho vzduchu
5
Merací prístroj hmotnosti vzduchu
10
Čerpadlo paliva vysokého tlaku
15
F24
Filter s aktívnym uhlím; Ventil na recirkuláciu výfukových plynov.
10
F25
Systém osvetlenia vhodný
30
F26
Systém osvetlenia ľavý
30
F27
Čerpadlo sekundárneho vzduchu
40
Predohrev
50
F28
Terminál napájania 15; Motorček štartovania.
40
F29
Terminál napájania 30
50
F30
Terminál Xa)
40
a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sú automaticky deaktivované.

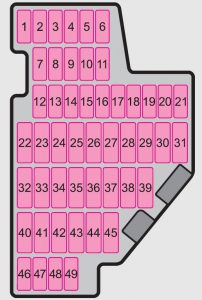

Číslo Popis Amp [A]
1
Presso diagnostico’ Riadiaca jednotka motora’ Elektrická palivová pumpa.
10
2
Riadiaca jednotka ABS, ESP
5
3
Airbag
5
4
Vykurovanie; Klimatizácia; Svetlá cúvania.
5
5
Riadiaca jednotka na reguláciu svetiel svetlometov.
5
6
Merací prístroj; Riadiaca jednotka automatickej prevodovky; Riadiaca jednotka elektromechanického posilňovača riadenia; Asistencia pri parkovaní; Spojka Haldex.
5
7
Nepriradené
–
8
Nepriradené
–
9
Nepriradené
–
10
Nepriradené
–
11
Nepriradené
–
12
Centrálne zamykanie
10
13
Presso diagnostico; Spínač svetla; Svetlo brzdenia.
10
14
Riadiaca jednotka automatickej prevodovky; Zámok páky prevodovky.
5
15
Riadiaca jednotka kontroly – vnútorné osvetlenie.
7,5
16
Klimatronic
10
17
Nepriradené
–
18
Asistencia pri parkovaní
5
19
Riadiaca jednotka na detekciu prívesu.
5
20
Asistent štartovania do kopca
5
21
Nepriradené
–
22
Ventilátor Klimatronic
40
23
Predné sklo
30
24
Zapaľovač cigariet
25
25
Vyhrievanie zadného okna
25
Vyhrievanie zadného okna, Doplnkové vyhrievanie (vyhrievanie a stacionárne vetranie)
30
26
Prípojka napájania v batožinovom priestore
20
27
Relé čerpadla paliva; Ventily vstrekovačov (naftový motor)
15
28
Nie je pridelené
–
29
Riadiaca jednotka motora; Vetraný ohrievač bloku.
10
30
Riadiaca jednotka automatickej prevodovky
20
31
Čerpadlo vákuum
20
32
Elektrické zadné okno
30
33
Elektrická strecha posuvná a zdvíhacia
25
34
Riadiaca jednotka komfortných funkcií.
20
35
Antivandalizmus alarmový systém
5
36
Systém čistenia svetlometov
20
37
Vyhrievanie predných sedadiel
30
38
Vyhrievané zadné sedadlá
30
39
Nie je pridelené
–
40
Ventilátor pre vyhrievanie a klimatizáciu.
40
41
Zadný stierač
15
42
Čistič čerpadla ostrekovača predného skla.
15
43
Prívesné zariadenie
15
44
Prívesné zariadenie
20
45
Prívesné zariadenie
15
46
Vyhrievané trysky ostrekovača predného skla.
5
47
Relé stacionárneho vyhrievania
5
48
Nie je pridelené
–
49
Spínač svetla
5
Rok výroby: 2009.
Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Octavia (2009) je poistka 24 v poistkovej skrinke na prístrojovej doske.
Skoda Octavia – poistky – motorový priestor (verzia 1)
Nr Popis Amperáž [A]
F1
Riadiaca jednotka; Svetlomet pravý; Svetlomet zadný pravý.
30
F2
Ventily pre ABS
30
F3
Prázdne
–
F4
Merací obvod
5
F5
Klakson
15
F6
Prázdne
–
F7
Ventil pre dávkovanie paliva
15
F8
Prázdne
–
F9
Filter s aktívnym uhlím; Ventil recirkulácie výfukových plynov.
10
F10
Diagnostická pumpa na úniky
10
F11
Lambda sonda pred katalyzátorom; Riadiaca jednotka motora.
10
F12
Lambda sonda za katalyzátorom
10
F13
Riadiaca jednotka automatickej prevodovky
15
F14
Nepriradené
–
F15
Čerpadlo chladiacej kvapaliny
10
F 16
Nepriradené
–
F17
Prístrojová doska; Páka stierača predného skla; Páka smeroviek.
5
F18
Audio zosilňovač (audio systém)
30
F19
Rádio
15
F20
Telefón
5
F21
Nepriradené
–
F22
Nepriradené
–
F23
Riadiaca jednotka motora
10
F24
Riadiaca jednotka pre bus CAN
5
F25
Nepriradené
–
F26
Nepriradené
–
F27
Nepriradené
–
F28
Riadiaca jednotka motora
15
F29
Štartovanie pre čerpadlo chladiacej kvapaliny
5
F30
Riadiaca jednotka pre doplnkové kúrenie
20
F31
Stierač predný
30
F32
Nie je pridelené
–
F33
Nie je pridelené
–
F34
Nie je pridelené
–
F35
Nie je pridelené
–
F36
Nie je pridelené
–
F37
Nie je pridelené
–
F38
Ventilátor chladiča, ventily
10
F39
Spínač pedála spojky; Spínač pedála brzdy.
5
F40
Zapaľovacie cievky
20
F41
Nie je pridelené
–
F42
Štartovanie čerpadla paliva
5
F43
Nie je pridelené
–
F44
Nie je pridelené
–
F45
Nie je pridelené
–
F46
Nie je pridelené
–
F47
Riadiaca jednotka centrálna; Hlavné svetlomety ľavé.
30
F48
Čerpadlo pre ABS
40
F49
Napájanie pre svorku 15 (zapaľovanie zapnuté)
40
F50
Nie je pridelené
–
F51
Nie je pridelené
–
F52
Relé napájania – svorka X a)
40
F53
Príslušenstvo
50
F54
Nie je pridelené
–
a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tejto svorky sa automaticky deaktivujú.
Skoda Octavia – poistky – motorový priestor (verzia 2)
Číslo Popis Amperáž [A]
F1
Nie je pridelené
–
F2
Riadiaca jednotka automatickej prevodovky DQ 200
30
F3
Merací obvod
5
F4
Ventily pre ABS
30/20
F5
Riadiaca jednotka automatickej prevodovky
15
F6
Sada ukazovateľov; Páka stierača predného skla; Páka smeroviek.
5
F7
Pripojenie napájania 15; Štartovanie.
40
F8
Rádio
15
F9
Telefón
5
F10
Riadiaca jednotka motora; Hlavné relé.
5/10
F11
Riadiaca jednotka pre doplnkové kúrenie
20
F12
Riadiaca jednotka pre CAN zbernicu
5
F13
Riadiaca jednotka motora
15/30
F14
Zapaľovanie
20
F15
Sonoda lambda; Senzor NOx; Relé čerpadla paliva.
15
Relé systému žhavičov
5
F16
Centrálny riadiaca jednotka; Hlavný svetlomet vpravo; Zadný svetlomet vpravo.
30
F17
Klaksón
15
F18
Amplifikátor pre digitálny audio procesor
30
F19
Tergicristallo predné
30
F20
Čerpadlo vody
10
F21
Sonoda lambda
10/15
F23
Čerpadlo sekundárneho vzduchu
5
Meradlo hmotnosti vzduchu
10
Čerpadlo paliva vysokého tlaku
15
F24
Filter s aktívnym uhlím; Ventil na recirkuláciu výfukových plynov.
10
F25
Čerpadlo pre ABS
30/40
F26
Jednotka centrálneho ovládania; Hlavný svetlomet ľavý; Zadný svetlomet ľavý.
30
F27
Čerpadlo sekundárneho vzduchu
40
Predohrev
50
F28
Nebolo pridelené
–
F29
Konektor napájania 30
50
F30
Terminál Xa)
40
a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto konektora sa automaticky deaktivujú.
Skoda Octavia – poistky – prístrojová doska
Č. Popis Amperáž [A]
1
Presa diagnostica; Riadiaca jednotka motora; Elektrická palivová pumpa.
10
2
Riadiaca jednotka ABS, ESP
5
3
Airbag
5
4
Vykurovanie; Klimatizácia; Svetlá cúvania.
5
5
Riadiaca jednotka pre nastavenie svetlometov
5
6
Prístrojová doska; Riadiaca jednotka automatickej prevodovky; Riadiaca jednotka elektromechanického posilňovača riadenia; Asistencia pri parkovaní; Spojka Haldex.
5
7
Nebolo pridelené
–
8
Nebolo pridelené
–
9
Nebolo pridelené
–
10
Nebolo pridelené
–
11
Nebolo pridelené
–
12
Centrálne zamykanie
10
13
Presa diagnostica; Spínač svetla; Svetlo brzdy.
10
14
Riadiaca jednotka automatickej prevodovky; Zámok páky prevodovky.
5
15
Riadiaca jednotka centrálne – vnútorné osvetlenie
7,5
16
Klimatronic
10
17
Nebolo pridelené
–
18
Nebolo pridelené
–
19
Riadiaca jednotka pre detekciu prívesu
5
20
Svetlá smeru na ľavej strane
10
21
Svetlá smeru na pravej strane
10
22
Ventilátor vzduchu pre Klimatronic
40
23
Predné sklo
30
24
Zapaľovač cigariet
25
25
Vyhrievanie zadného okna
25
Vyhrievanie zadného okna; Vyhrievanie a stacionárna ventilácia
30
26
Napájacia zásuvka v batožinovom priestore
20
27
Relé čerpadla paliva; Ventily vstrekovačov (naftový motor).
15
28
Nie je pridelené
–
29
Riadiaca jednotka motora; Ventilátor vyhrievača základne.
10
30
Riadiaca jednotka automatickej prevodovky
20
31
Čerpadlo podtlaku
20
32
Elektrické zadné okno
30
33
Elektricky posuvná strecha
25
34
Riadiaca jednotka funkcií komfortu
20
35
Alarm proti krádeži
5
36
Systém čistenia svetlometov
20
37
Vyhrievanie predných sedadiel
30
38
Vyhrievané zadné sedadlá
30
39
Nie je pridelené
–
40
Ventilátor vzduchu na vyhrievanie a klimatizáciu
40
41
Stierač zadného okna
15
42
Nie je pridelené
–
43
Prívesné zariadenie
15
44
Prívesné zariadenie
20
45
Prívesné zariadenie
15
46
Vyhrievané trysky predného stierača
5
47
Relé stacionárneho vyhrievania
5
48
Nie je pridelené
–
49
Spínač svetla
5
Rok výroby: 2017.
Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Octavia (2017) je poistka 40 v poistkovej skrinke na prístrojovej doske.

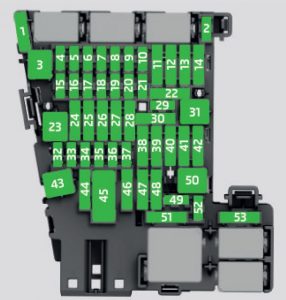

Skoda Octavia – poistky – prístrojová doska
Číslo Popis
1
Nie je pridelené
2
Nie je pridelené
3
Stabilizátor napätia pre taxi
4
Vyhrievaný volant
5
Databus
6
Senzor alarmu
7
Klimatizácia; Vykurovanie; Prijímač bezdrôtového diaľkového ovládania pre stacionárne vykurovanie; Páka automatickej prevodovky.
8
Spínač svetiel; Senzor dažďa; Diagnostický konektor; Ambientné osvetlenie; Riadiaca jednotka predných svetlometov.
9
Štvorkolka
10
Infotainment displej
11
Svetlo – vľavo
12
Infotainment
13
Napínač pásu – strana vodiča
14
Ventilátor vzduchu pre klimatizáciu, vykurovanie
15
Elektrický zámok riadenia
16
Phonebox, bezdrôtové nabíjanie telefónu
17
Súprava ukazovateľov, pripojenie k upozorneniu
18
Kamera na cúvanie
19
Systém KESSY
20
Páka ovládania pod volantom
21
Adaptívny tlmič
22
Prívesné zariadenie – elektrická zásuvka
23
Otváracia a posuvná panoramatická strecha
24
Svetlo
25
Centrálne zamykanie – predné ľavé dvere; Ľavé okno; Vykurovanie vonkajších zrkadiel, Sklopné zrkadlá, Nastavenie zrkadiel.
26
Vyhrievané predné sedadlá
27
Vnútorné osvetlenie
28
Ťažné zariadenie – ľavé svetlo
29
Nie je pridelené
30
Zadné sedadlá vyhrievané
31
Nie je pridelené
32
Asistencia pri parkovaní (asistované parkovanie)
33
Spínač airbagu pre núdzové svetlá.
34
TCS; ESC; Monitorovanie tlaku pneumatík; Klimatizácia; Spínač svetiel cúvania; Zrkadlo s automatickým zatienením; START-STOP; Zadné sedadlá vyhrievané; Generátor športového zvuku.
35
Nastavenie intenzity svetiel; Diagnostická zásuvka; Senzor (kamera) za čelným sklom; Radarový senzor.
36
Pravý svetlomet
37
Ľavý svetlomet
38
Ťažné zariadenie – pravé svetlo
39
Centrálne – pravé predné dvere; Ovládanie okien – pravé; Pravé zrkadlo: vyhrievanie, funkcia sklopného zrkadla, nastavenie plochy zrkadla.
40
Zásuvka napájania 12 V.
41
Napínač pásu – predná strana pre cestujúcich
42
Centrálne – zadné dvere; Osvetlenie svetlometov; Osvetlenie.
43
Hudobný zosilňovač
44
Ťažné zariadenie – elektrická zásuvka
45
Elektricky nastaviteľné sedadlá
46
Zásuvka napájania 230 V.
47
Stierač zadného okna
48
Systém asistencie na monitorovanie mŕtveho uhla.
49
Štartovanie motora; Spínač pedála spojky.
50
Otvorenie batožinového priestoru
51
Multifunkčná jednotka pre taxi
52
Stabilizátor napätia pre taxi; USB zásuvka.
53
Vyhrievané zadné sklo

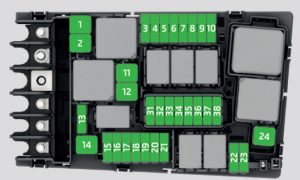

Skoda Octavia – poistky – motorový priestor
Č. Popis
1
ESC, ABS
2
ESC, ABS
3
Riadiaca jednotka motora
4
Ventilátor chladiča; Senzor teplota oleja; Merací prístroj prietok vzduchu; Ventil regulácie tlaku paliva; Elektrický pomocný ohrievač; Bezpečnostný ventil oleja; Ventil recirkulácie výfukových plynov.
5
Cievka zapaľovania relé CNG; Vstrekovače paliva; Ventil dávkovania paliva.
6
Senzor brzdy
7
Čerpadlo chladiacej kvapaliny; Žalúzie chladiča; Ventil tlaku oleja; Ventil oleja prevodovky.
8
Lambdová sonda
9
Zapaľovanie; Ohrievač; Ventil výfukových plynov; Vykurovanie ventilácie krytu motora.
10
Čerpadlo paliva; Zapaľovanie.
11
Elektrické pomocné vykurovanie
12
Elektrické pomocné vykurovanie
13
Automatická prevodovka
14
Predné sklo s vyhrievaním
15
Klaksón
16
Štartovanie; Čerpadlo paliva; Relé CNG.
17
ABS; ESC; Systém riadenia motora; Relé predného vyhrievaného skla.
18
Databus; Modul údajov batérie.
19
Stierače
20
Alarm proti krádeži
21
Predné vyhrievané sklo
22
Systém riadenia motora; Stabilizátor napätia pre taxi.
23
Štartovanie
24
Elektrické pomocné kúrenie
31
Čerpadlo podtlaku
32
Nepriradené
33
Čerpadlo oleja pre automatickú prevodovku
34
Predný diferenciál
35
Nepriradené
36
Nepriradené
37
Aux
39
Nepriradené
Škoda Octavia, vyrábaná v rokoch 2005 až 2017, je jedným z najpopulárnejších modelov značky Škoda. Tento model sa vyznačuje priestranným interiérom, spoľahlivými jazdnými vlastnosťami a širokou škálou motorových možností. K dispozícii boli benzínové aj dieselové motory, vrátane populárnych 1.6 TDI a 2.0 TDI dieselových jednotiek, ktoré ponúkali výbornú spotrebu paliva a dostatočný výkon pre každodenné použitie. Octavia sa tiež vyznačuje vysokou úrovňou bezpečnosti a komfortu, čo ju robí ideálnou voľbou pre rodiny aj jednotlivcov, ktorí hľadajú spoľahlivé a praktické vozidlo.
Táto stránka zobrazuje schému poistkovej skrinky pre model Škoda Octavia, ktorá je kľúčová pre identifikáciu a riešenie problémov s elektrickými komponentmi vozidla. V typickom prípade sa poistková skrinka nachádza v interiéri vozidla, zvyčajne pod palubnou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Schémy na tejto stránke zobrazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo uľahčuje identifikáciu konkrétnych poistiek. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je nevyhnutnou súčasťou údržby vozidla a správne pochopenie jej schémy môže predísť mnohým problémom.
