Infiniti FX45 (2003-2008) – poistková skrinka a relé

V tomto článku nájdeš diagramy poistkovej skrinky Infiniti FX45 (2003–2008), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Schéma poistiek a relé – Infiniti FX45

Týka sa vozidiel vyrobených v rokoch:

2003, 2004, 2005, 2006, 2007, 2008.

Kabína

1. Modul riadenia karosérie (BCM)
2. Poistková skrinka
3. Jednotka inteligentného kľúča
4. Jednotka blokovania volantu
5. Zosilňovač antény NATS
6. Kamera na upozornenie na opustenie jazdného pruhu (LDW)
7. Jednotka riadenia upozornenia na nízky tlak pneumatík
8. Adaptér TEL
9. Displej
10. Jednotný počítadlo kilometrov a zosilňovač klimatizácie
11. Jednotka riadenia inteligentného tempomatu (ICC)
12. Modul riadenia motora (ECM)
13. Jednotka riadenia AWD
14. Jednotka riadenia automatického polohovača trakcie
15. Jednotka riadenia NAVI
16. Jednotka diagnostického senzora airbagu
17. Jednotka riadenia kamery na cúvanie
18. Jednotka riadenia sedadla vodiča

1. Zosilňovač zvuku BOSE
2. Jednotka riadenia uzatvárania zadných dverí
3. Jednotka riadenia kombinovanej zadnej lampy
4. 2003-2005: Relé lampy rezervy

Poistková skrinka v kabíne

Panel poistiek sa nachádza v dolnej časti na strane vodiča za panelom nohy.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	15	Modul riadenia karosérie (BCM), modul riadenia motora (ECM), vstrekovače paliva
2	15	Tlaková liatina napájania priestoru batožiny
3	15	Tlaková liatina napájania zadného
4	15	Tlaková liatina napájania predného č. 2
5	–	–
6	10	Audio, displej riadiacej jednotky, satelitný rádio tuner, unifikovaný počítač kilometrov a zosilňovač klimatizácie, spínač klimatizácie a AV, zosilňovač antény, modul riadenia karosérie (BCM), riadiaca jednotka kamery cúvania, riadiaca jednotka NAVI, DVD prehrávač, TEL adaptér, inteligentná kľúčová jednotka, vonkajšia anténa kľúča, kombinovaný počítač kilometrov
7	15	Tlaková liatina napájania predného č. 1
8	15	Vyhrievané zrkadlo
9	10	Kombinovaný počítač kilometrov, riadiaca jednotka polohovača automatického trakčného systému
10	15	Motor ventilátora, unifikovaný počítač kilometrov a zosilňovač klimatizácie
11	15	Motor ventilátora, unifikovaný počítač kilometrov a zosilňovač klimatizácie
12	10	Inteligentný tempomat (ICC), senzor ICC, spínač brzdy ICC, relé zastavenia brzdy ICC, modul riadenia motora, unifikovaný počítač kilometrov a zosilňovač klimatizácie, spínač brzdových svetiel, elektromagnetický zámok prevodovky, elektromagnetický ventil ECV (kompresor klimatizácie), displej riadiacej jednotky, riadiaca jednotka NAVI, TEL adaptér, modul inteligentného kľúča, senzor uhla riadenia, spínač režimu snehu, spínač upozornenia na opustenie jazdného pruhu (LDW), jednotka kamery LDW, gong LDW, automatické zrkadlo proti oslneniu (kompas), spínač brzdy ASCD, relé vyhrievania zadného skla, riadiaca jednotka AWD

Číslo	Ampére [A]	Popis
13	10	Jednotka diagnostického senzora airbagu, riadiaca jednotka systému klasifikácie cestujúcich
14	10	Kombinovaný počítač kilometrov
15	10	Spínač vyhrievaného sedadla
16	10	2003-2005: Senzory kyslíka, senzory pomeru vzduch-palivo
17	20	Audio zosilňovač BOSE
18	15	Riadiaca jednotka uzatvárania zadných dverí
19	10	Kombinovaný počítač kilometrov, unifikovaný počítač kilometrov a zosilňovač klimatizácie, dátové rozhranie, riadiaca jednotka kamery na cúvanie, kontrolka bezpečnosti, hodiny
20	10	Spínač brzdových svetiel, inteligentný tempomat (ICC), relé zastavenia brzdy ICC, ABS, unifikovaný počítač kilometrov a zosilňovač klimatizácie, riadiaca jednotka kombinovaných zadných svetiel
21	10	Riadiaca jednotka AWD
22	15	Modul riadenia karosérie (BCM), spínač kľúča, spínač kľúča a spínač ovládania zapaľovania, zosilňovač antény NATS, riadiaca jednotka polohovača automatického ťahu
Relé
R1	Ventilátor
R2	Príslušenstvo

Motor

1. Poistková skrinka №2
2. Poistková skrinka relé №1
3. Poistková skrinka №1 (IPDM)
4. Podpora poistky poistka
5. 2006-2008: Poistková skrinka relé №2
6. Motor stierača predného
7. Riadiaca jednotka ABS

Poistková skrinka motor 1

Blízko batérie.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
71	10	Relé lampy zadnej, lampa polohy, lampa zadná, lampa obrysová, procesor IPDM, kontrola uhla svetlometov, jednotka riadenia kombinovaných zadných svetiel, lampa evidenčného čísla, lampa v odkladacej schránke, spínač kombinovaný, mikrofón (podsvietenie: zariadenie A/T, spínač režimu snehu, spínač VDC OFF, hodiny, spínač núdzový, spínač vyhrievaného sedadla, spínač diaľkového ovládania zrkadla dverí, spínač LDW, spínač klimatizácie a AV, prehrávač DVD, zásuvka napájania predná)
72	10	Svetlomet pravý (svetlomety stretávacie)
73	30	Relé stierača predného
74	10	Svetlomet ľavý (svetlomety stretávacie)
75	20	Relé odmrazovača zadného okna
76	15	Svetlomet pravý (svetlomety diaľkové)
77	20	Modul riadenia motora (ECM), relé ECM, elektromagnetický ventil kontrola otvorenia ventilu nasávania, senzor hmotnosti vzduchu, senzor polohy kľukového hriadeľa, senzory polohy vačkového hriadeľa, elektromagnetický ventil kontrola objemu preplňovania absorbéra EVAP, cievky zapaľovania, kondenzátor, senzory polohy kontrola otvorenia ventilu nasávania (VK45DE)
78	15	Procesor IPDM, odmrazovač stierača predného
79	10	Spojka kompresora klimatizácie
80	20	Relé odmrazovača zadného okna, poistka: “8”
81	15	Relé čerpadla paliva, skupina senzor úrovne paliva a čerpadlo paliva, modul riadenia motora (ECM)
82	10	ABS
83	10	Modul riadenia prevodovky (TCM), relé lampy cúvania, jednotka riadenia displeja, jednotka riadenia NAVI, jednotka riadenia kamery cúvania
84	10	Spínač kombinovaný, systém stierača predného a zadného
85	10	Senzory pomer vzduch-palivo, senzory kyslíka vyhrievané

Číslo	Ampére [A]	Popis
86	15	Svetlomet ľavý (svetlomety s tlmeným svetlom)
87	15	Relé motora kontrola klapky, modul riadenia motora (ECM)
88	15	Relé predných hmlových svetiel
89	10	Dátové rozhranie, ventil kontrola odvodu absorbéra EVAP, elektromagnetický ventil kontrola VIAS (VK45DE)
Relé
R1	Modul riadenia motora
R2	Svetlomet – svetlomety s tlmeným svetlom
R3	Svetlomet – svetlomety s diaľkovým svetlom
R4	Štartovanie
R5	Zapaľovanie
R6	Ventilátor chladenia (č. 3)
R7	Ventilátor chladenia (č. 1)
R8	Ventilátor chladenia (č. 2)
R9	Motor kontrola klapky
R10	Čerpadlo paliva
R11	Predný hmlový svetlomet

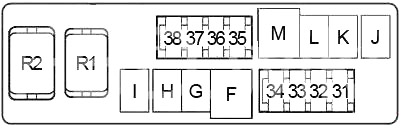

Poistková skrinka 2

Blízko batérie.

Číslo	Ampére [A]	Popis
31	30	Svetlá pre ťahanie prívesu
32	15	Audio, subwoofer, jednotka ovládania displeja, spínač klimatizácie a AV, jednotka ovládania NAVI, DVD prehrávač, adaptér TEL
33	10	Alternátor
34	15	Relé klaksónu
35	10	Inteligentný tempomat (ICC)
36	10	Relé denného svietenia
37	10	Modul ovládania prevodovky (TCM)
38	10	Modul inteligentného kľúča, spínač kľúča a spínač ovládania zapaľovania, relé odomknutia na strane pasažiera, modul blokovania riadenia, akustický signál inteligentného kľúča
F	40	Spínač zapaľovania, relé štartovania
G	40	Relé ventilátora chladenia č. 1, relé ventilátora chladenia č. 3
H	40	Relé ventilátora chladenia č. 2
I	50	ABS
J	–	–
K	30	Relé príslušenstva č. 2 (Poistky: “2”, “3”)
L	30	ABS
M	50	Modul ovládania karosérie (BCM), jednotka ovládania automatického polohovania ťahu, elektrické sedadlo, napájanie okna, strešný otvor, zadný stierač, vnútorné osvetlenie, smerovky, núdzové
Relé
R1	Klaksón
R2	Príslušenstvo 2

Poistková skrinka 1

Číslo	Relé
R1	Denné svetlá
R2	Brzda ICC
R3	Ohrievač zadného okna



Poistková skrinka relé 2

Číslo	Relé
R1	Rezervná žiarovka
R2	–

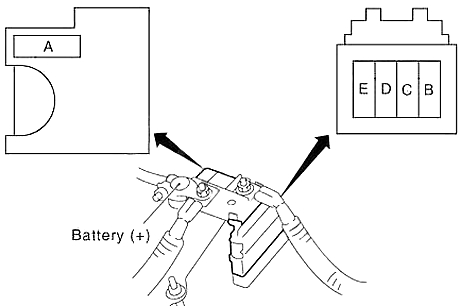

Blok poistiek poistka

Číslo	Ampére [A]	Popis
A	120	Alternátor, Poistka: “B”, “C”
B	100	Poistka: “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “K”, “L”, “M”
C	80	Relé svetlometov (poistky: “72”, “74”), relé stretávacích svetiel (poistky: “76”, “86”), Poistky: “71”, “73”, “75”, “87”, “88”
D	60	Relé príslušenstva (poistky: “4”, “6”, “7”), Relé ventilátora (poistky: “10”, “11”), Poistky: “17”, “18”, “19”, “20”, “21”, “22”
E	80	Relé zapínania (relé klimatizácie, relé predného stierača, relé horného stierača, Poistky: “81”, “82”, “83”, “84”, “85”, “89”), Poistky: “77”, “78”, “79”, “80”



O Infiniti FX45 (2003-2008)

Infiniti FX45, vyrábaný v rokoch 2003 až 2008, je luxusné SUV, ktoré kombinuje športový výkon s eleganciou. Tento model je známy svojím výkonným motorom V8 s objemom 4,5 litra, ktorý poskytuje pôsobivý výkon a dynamiku jazdy. FX45 ponúka sofistikovaný dizajn s aerodynamickými líniami a vysokokvalitným interiérom, ktorý je vybavený modernými technológiami a pohodlnými sedadlami. Vozidlo je tiež vybavené pokročilými bezpečnostnými prvkami, ktoré zaručujú bezpečnú jazdu. Infiniti FX45 je ideálnou voľbou pre tých, ktorí hľadajú kombináciu luxusu, výkonu a spoľahlivosti.

Schéma poistkovej skrinky Infiniti FX45

Táto stránka zobrazuje schému poistkovej skrinky pre Infiniti FX45, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenia poistkových skriniek pre tento model sú pod kapotou a v priestore pre cestujúcich. Na našich diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických komponentov vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkciách.
