| Incavo |
Fusibile a cartuccia |
Mini fusibile |
Descrizione |
| F01 |
– |
– |
Rezerva |
| F02 |
40 A zelená |
– |
Motor štartovania |
| F03 |
– |
5 A hnedá |
Inteligentný senzor batérie (IBS) |
|
|
| F04 |
– |
20 A žltá |
Čerpadlo paliva MTR;
FPCM |
| F05 |
– |
5 A hnedá |
Bezpečnostné dvere |
| F06 |
– |
– |
Rezerva |
| F07 |
– |
15 A modrá |
Čerpadlo chladenia s nízkou teplotou (LTR) — ak je prítomné |
| F08 |
– |
15 A modrá |
Modul riadenia prevodovky TCM-8HP CYGNUS |
| F09 |
– |
– |
Rezerva |
| F10 |
– |
15 A modrá |
Kľúčový uzol štartovania (KIN);
Centrálny rádiový koncentrátor (RF koncentrátor);
Elektrický zámok stĺpika riadenia (ESCL). |
| F11 |
– |
10 A červená |
UCI port (USB a AUX) |
| F12 |
– |
25 A priehľadná |
HIFI zosilňovač |
| F13 |
– |
– |
Rezerva |
| F14 |
– |
– |
Rezerva |
| F15 |
– |
15 A modrá |
Prístrojová doska (IPC);
Ťažký elektrický spínač (HD ELEC spínač). |
| F 16 |
– |
– |
Rezerva |
| F17 |
– |
– |
Rezerva |
| F18 |
– |
10 A červená |
Spojka klimatizácie (AC CLUTCH) |
|
|
| F19 |
– |
– |
Rezerva |
| F20 |
30 Amp ružová |
– |
Centrálny ovládač karosérie (CBC) 1- VNÚTORNÉ SVETLÁ |
| F21 |
– |
20 A žltá |
Zadný stierač |
| F22 |
– |
10 A červená |
Modul riadenia motora (ECM);
Modul riadenia pohonného ústrojenstva (PCM);
Jednotka generátora motora (MGU) PREBUĎ;
Power Pack Unit (PPU) PREBUĎ. |
| F23 |
– |
10 A červená |
Modul riadenia pohonného ústrojenstva (PCM);
Modul riadenia motora (ECM) |
| F24 |
– |
– |
Rezerva |
| F25 |
– |
10 A červená |
Premiestnenie modulu cez kábel (MOD_SBW) |
| F26 |
40 A zelená |
– |
Centrálny ovládač karosérie (CBC) 2 EXTERNÉ SVETLÁ #1 |
| F27 |
30 Amp ružová |
– |
Predné stierače |
| F28 |
40 A zelená |
– |
Centrálny ovládač karosérie (CBC) 3-POWER LOCKS |
| F29 |
40 A zelená |
– |
Centrálny ovládač karosérie (CBC) 4 EXTERNÉ SVETLÁ #2 |
| F30 |
– |
– |
Rezerva |
| F31 |
– |
10 A červená |
DIAGNOSTICKÝ PORT |
| F32 |
– |
10 A červená |
Vykurovanie Vetranie Klimatizácia Mod (HVAC CTRL MOD);
Blokovanie stĺpika riadenia (SCL);
Modul klasifikácie pasažierov (OCM);
Modul detekcie prítomnosti vodiča (DPDM). |
| F33 |
– |
10 A červená |
Systém ParkTronics (PTS);
Modul infračervenej kamery (IRCM);
Kontrolky deaktivácie airbagov (AIRBAG DISABLE LMPS). |
| F34 |
– |
10 A červená |
Elektronická kontrola stability (ESC);
Elektrické hydraulické posilňovače riadenia (EHPS);
Modul riadenia Smart Bar (SBCM) PREBUĎ. |
|
|
| F35 |
30 Amp ružová |
– |
PMP BRZDOVÝ — ak je prítomný |
| F36 |
30 Amp ružová |
– |
MODUL ŤAŽENIA PRÍVESU — Ak je prítomný |
| F37 |
30 Amp ružová |
– |
PRIPOJENIE PRÍVESU 7W — ak je prítomné |
| F38 |
20 A modrá |
– |
Modul riadenia motora ECM |
| F39 |
– |
– |
Rezerva |
| F40 |
– |
15 A modrá |
Modul riadenia systému trakcie (DTCM);
Blokovanie nápravy (AXLE LOC) FT_RR. |
| F41 |
– |
15 A modrá |
Prístrojový panel (IC);
Bezpečnostná brána (SGW) PREBUĎ. |
| F42 |
– |
10 A červená |
Napájanie relé riadenia napájania (prerušenie/štartovanie elektrické);
Rezerva (generátor štartovania na remeni) — ak je prítomný. |
| F43 |
|
20 A žltá |
VÝSTUP PWR (NABÍJANIE) BATT |
| F44 |
– |
10 A červená |
Infračervená kamera (IRCAM) VYHREV |
| F45 |
– |
20 A žltá |
VÝSTUP PWR (NABÍJANIE) ZAPNUTIE* |
| F46 |
– |
10 A červená
| Hniezdo |
Patrónová poistka |
Mini poistka |
Popis |
| F56 |
– |
10 A červená |
SENZOR TEPLINY AUTA |
| F57 |
– |
20 A žltá |
Vyhrievané predné sedadlo vodiča |
|
|
| F58 |
– |
20 A žltá |
Vyhrievané predné sedadlo |
| F59 |
– |
– |
Rezerva |
| F60 |
– |
15 A modrá |
Modul komfortu volantu (CSWM) (HTD STR WHEEL) |
| F61 |
– |
10 A červená |
Senzor mŕtveho uhla ľavý (LBSS);
Senzor mŕtveho uhla pravý (RBSS). |
| F62 |
– |
– |
Rezerva |
| F63 |
– |
10 A červená |
Kontrolór imobilizácie pasažierov (ORC) |
| F64 |
– |
– |
Rezerva |
| F65 |
– |
– |
Rezerva |
| F66 |
40 A zelená |
– |
VENTILÁTOR HVAC MTR Predný |
| F67 |
– |
– |
Rezerva |
| F68 |
– |
– |
Rezerva |
| F69 |
– |
5 A hnedá |
Skupina generátora MGU
Generátor štartovania na remeň (BSG) — ak je prítomný |
| F70 |
– |
25 A priehľadná |
INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL) |
| F71 |
– |
– |
Rezerva |
| F72 |
– |
10 A červená |
HD ELEC ACC PKG — ak je prítomný |
| F73 |
20 A modrá |
– |
PWR TOP LT |
| F74 |
20 A modrá |
– |
PWR TOP RT |
|
|
| F75 |
– |
10 A červená |
Napájací modul — modul riadenia batériového balíka a modul napájania pomocného (PPU-BPCM a APM) Generátor štartovania na remeň (BSG) — v závislosti od vybavenia |
| F76 |
– |
20 A žltá |
ECM (benzín)/PCM (DSL) |
| F77 |
– |
10 A červená |
VYHRIEVANÉ ZRKADLÁ |
| F78 |
– |
10 A červená |
POČÍTAČ/ALARMY/SENZORY VSTUPU |
| F79 |
– |
20 A žltá |
MODUL RIADENIA INTELIGENTNÉHO PÁSMA |
| F80 |
– |
15 A modrá |
Modul riadenia systému trakcie (PCM) |
| F81 |
30 Amp Ružová |
– |
DEFRISÁTOR ZADNÝ (EBL) |
| F82 |
30 Amp Ružová |
– |
VYHRIEVANIE PALIVA — ak je prítomné |
| F83 |
60 A žltá |
– |
ŽHAVIČ — ak je prítomný |
| F84 |
30 Amp Ružová |
– |
MODUL VYHRIEVANIA UREY — ak je prítomný |
| F85 |
– |
10 A červená |
SENZOR PM — ak je prítomný |
| F86 |
30 Amp Ružová |
– |
PMP BRZDOVÝ 2 — ak je prítomný |
| F87 |
– |
10 A červená |
NAPÁJANIE/DEPRESE PMP — Ak je prítomné |
| F88 |
20 A modrá |
– |
SENZOR NOx #1/ #2 — AK je prítomný |
| F89 |
– |
10 A červená |
Modul riadenia stĺpca riadenia (SCCM);
Tempomat (CRUISE CTL)/digitálna televízia (DTV). |
| F90 |
20 A modrá |
– |
PARKOVANIE TRAILER LMP — ak je prítomné |
| F91 |
– |
20 A žltá |
KLAXÓN |
|
|
| F92 |
40 A zelená |
– |
HD ACCY #2 — ak je prítomný |
| F93 |
40 A zelená |
– |
HD ACCY #1 — ak je prítomný |
| F94 |
– |
10 A červená |
Monitorovanie tlaku pneumatík (TPM);
Systém koncentrátora RF (CORAX). |
| F95 |
– |
– |
Rezerva |
| F96 |
– |
10 A červená |
ZRKADLO PWR SW |
| F97 |
– |
20 A žltá |
RÁDIO/TBM |
| F98 |
– |
10 A červená |
SW BANK-HD ELEK/OFF ROAD |
| F99 |
– |
– |
Rezerva |
| F100 |
30 Amp Ružová |
– |
ESC-ECU A VENTILY |
| F101 |
30 Amp Ružová |
– |
Modul riadenia systému trakcie (DTCM) |
| F102 |
– |
15 A modrá |
DVOJITÝ USB PORT |
| F103 |
– |
15 A modrá |
HD ACCY #3 — ak je prítomný |
| F104 |
– |
15 A modrá |
PUMPA CHLADENIA PPU — ak je prítomná |
| F105 |
– |
10 A červená |
Integrovaný centrálny stav (ICS);
Vykurovanie Vetranie Klimatizácia (HVAC). |
| F106 |
50 A červená |
– |
Elektronická regulácia rýchlosti (ESC)-PUMPA MTR |
| F107 |
– |
20 A žltá |
BRZDA/OTÁČANIE TRAILER TOWING LT — ak je prítomné |
|
|
| F108 |
– |
15 A modrá |
HD ACCY #4 — ak je prítomný |
| F109 |
– |
* Zákazník si môže zvoliť prepnutie zásuvky Cargo Power Outlet z napájania batérie F43 na túto polohu F45, ktorá je napájaná, keď je zapnuté zapaľovanie.
Jeep Wrangler – schéma poistkovej skrinky
Rok výroby: 2021.
Centrum distribúcie energie (PDC)

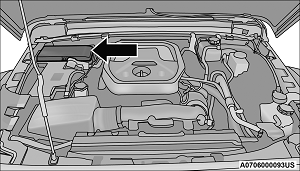

Centrum distribúcie energie sa nachádza v motorovom priestore blízko batérie. Toto centrum obsahuje poistky s cartridgou, mini poistky a relé. Horný kryt PDC je označený etiketou, ktorá uvádza polohu, funkciu a veľkosť každej poistky/relé, ktoré je možné opraviť.

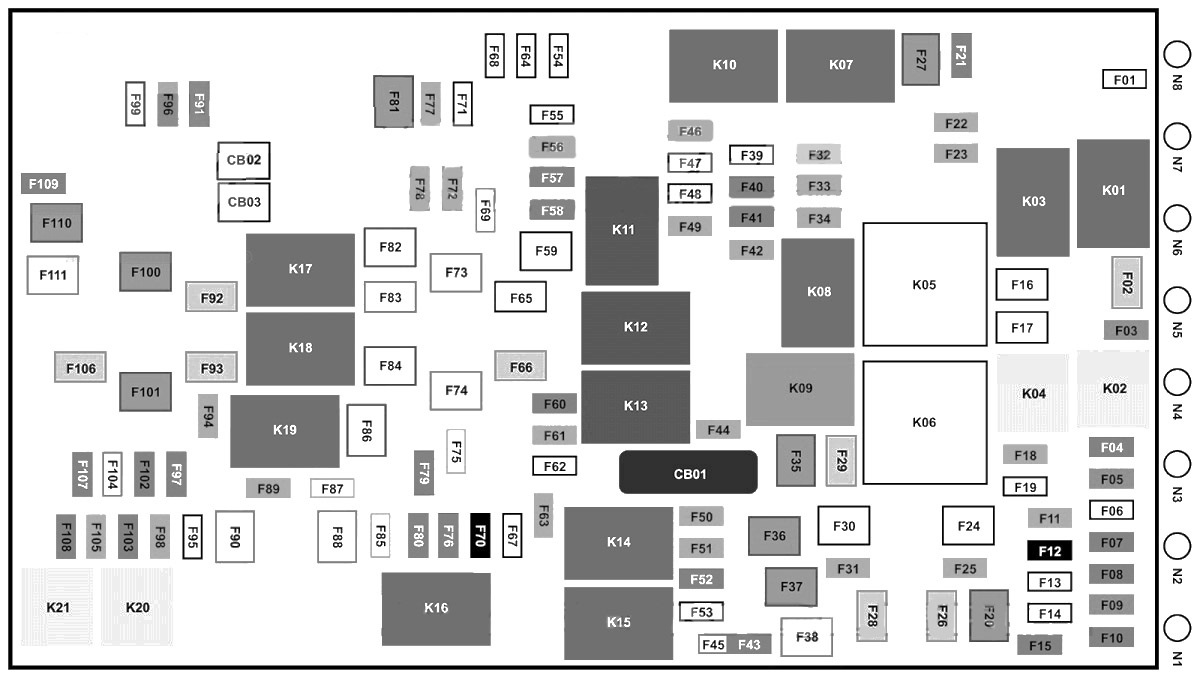

Centrum distribúcie energie
| Incavo |
Fusibile a cartuccia |
Microfusibile |
Descrizione |
| Incavo |
Fusibile a cartuccia |
Microfusibile |
Descrizione |
| F01 |
– |
– |
Rezerva |
| F02 |
40 A zelená |
– |
Motorino di avviamento |
| F03 |
– |
5 A hnedá |
Inteligentný senzor batérie (IBS) |
| F04 |
– |
20 A žltá |
Palivové čerpadlo MTR/FPCM |
| F05 |
– |
5 A hnedá |
Bezpečnostné dvere |
| F06 |
– |
– |
Rezerva |
| F07 |
– |
15 A modrá |
Čerpadlo chladenia pri nízkej teplote (LTR) — ak je prítomné |
| F08 |
– |
15 A modrá |
Modul riadenia prevodovky TCM-8HP CYGNUS |
| F09 |
– |
– |
Rezerva |
| F10 |
– |
15 A modrá |
Jadro kľúča zapaľovania (KIN); Koncentrátor rádiových frekvencií (koncentrátor RF);
Elektrický zámok stĺpika riadenia (ESCL).
|
| F11 |
– |
10 A červená |
Port UCI (USB a AUX) |
| F12 |
– |
25 A priehľadná |
HIFI zosilňovač |
| F13 |
– |
– |
Rezerva |
| F14 |
– |
– |
Rezerva |
| F15 |
– |
15 A modrá |
Prístrojový panel (IPC);
Spínač bankového balíka elektrického ťažkého (spínač bankového-HD ELEC).
|
| F 16 |
– |
– |
Rezerva |
| F17 |
– |
– |
Rezerva |
|
|
| F18 |
– |
10 A červená |
Spojka klimatizácie (AC CLUTCH) |
| F19 |
– |
– |
Rezerva |
| F20 |
30 Amp ružová |
– |
Centrálny kontrolór karosérie (CBC) 1-VNÚTORNÉ SVETLO |
| F21 |
– |
20 A žltá |
ZADNÝ TERGICRISTALLO |
| F22 |
– |
10 A červená |
Modul riadenia motora (ECM);
Modul riadenia pohonného ústrojenstva (PCM);
Generátor motora (MGU) PREBUDENIE;
Jednotka Power Pack (PPU) PREBUDENIE.
|
| F23 |
– |
10 A červená |
Modul riadenia pohonného ústrojenstva (PCM); Modul riadenia motora (ECM). |
| F24 |
– |
– |
Rezerva |
| F25 |
– |
10 A červená |
Presun modulu cez kábel (MOD_SBW) |
| F26 |
40 A zelená |
– |
Centrálny kontrolór karosérie (CBC) 2 EXTERNÉ SVETLÁ #1 |
| F27 |
30 Amp ružová |
– |
Predné stierače |
| F28 |
40 A zelená |
– |
Centrálny kontrolór karosérie (CBC) 3-PREDAJNÉ ZÁMKY |
| F29 |
40 A zelená |
– |
Centrálny kontrolór karosérie (CBC) 4 EXTERNÉ SVETLÁ #2 |
| F30 |
– |
– |
Rezerva |
| F31 |
– |
10 A červená |
DIAGNOSTICKÝ PORT |
|
|
| F32 |
– |
10 A červená |
Klimatizácia Ventilácia Mod (HVAC CTRL MOD);
Blokovanie stĺpika riadenia (SCL);
Modul klasifikácie cestujúcich (OCM);
Modul detekcie prítomnosti vodiča (DPDM).
|
| F33 |
– |
10 A červená |
Systém ParkTronics (PTS);
Modul infračervenej kamery (IRCM);
Kontrolky deaktivácie airbagov (AIRBAG DISABLE LMPS).
|
| F34 |
– |
10 A červená |
Elektronická kontrola stability (ESC);
Elektrický posilovač riadenia (EHPS);
Modul riadenia Smart Bar (SBCM) PREBUDENIE.
|
| F35 |
30 Amp ružová |
– |
PMP BRZDOVÝ — ak je prítomný |
| F36 |
30 Amp ružová |
– |
MODUL TRAILER HITCH — Ak je prítomný |
| F37 |
30 Amp ružová |
– |
PRIPOJENIE TRAILER 7W — ak je prítomné |
| F38 |
20 A modrá |
– |
Modul riadenia motora ECM |
| F39 |
– |
– |
Rezerva |
| F40 |
– |
15 A modrá |
Modul riadenia systému trakcie (DTCM); Blokovanie nápravy (AXLE LOC) FT_RR. |
| F41 |
– |
15 A modrá |
Prístrojový panel (IC);
Bezpečnostná brána (SGW) PREBUDENIE.
|
| F42 |
– |
10 A červená |
Napájanie relé kontrolóra napájania (zastavenie/štartovanie elektrické);
Rezerva (generátor štartovania na remeň) — ak je prítomný.
|
| F43 |
|
20 A žltá |
VÝSTUP PWR (NABÍJANIE) BATT |
| F44 |
– |
10 A červená |
Infračervená kamera (IRCAM) VYHREV |
| F45 |
– |
20 A žltá |
VÝSTUP PWR (NABÍJANIE) ZAPAĽOVANIE* |
| F46 |
– |
10 A
| Hniezdo |
Patrónová poistka |
Microfusibile |
Popis |
| F56 |
– |
10 A červená |
SENZOR TEPLINY AUTA |
|
|
| F57 |
– |
20 A žltá |
Predné vyhrievané sedadlo vodiča |
| F58 |
– |
20 A žltá |
Predné vyhrievané sedadlo |
| F59 |
– |
– |
Rezerva |
| F60 |
– |
15 A modrá |
Modul pohodlia riadenia (CSWM) (HTD STR WHEEL) |
| F61 |
– |
10 A červená |
Senzor mŕtveho uhla ľavý (LBSS);
Senzor mŕtveho uhla pravý (RBSS).
|
| F62 |
– |
– |
Rezerva |
| F63 |
– |
10 A červená |
Kontrolór imobilizácie pasažierov (ORC) |
| F64 |
– |
– |
Rezerva |
| F65 |
– |
– |
Rezerva |
| F66 |
40 A zelená |
– |
VENTILÁTOR HVAC MTR Predný |
| F67 |
– |
– |
Rezerva |
| F68 |
– |
– |
Rezerva |
| F69 |
– |
5 A hnedá |
Generátor skupiny MGU Generátor štartovania na remeň (BSG) — ak je prítomný |
| F70 |
– |
25 A priehľadná |
INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL) |
| F71 |
– |
– |
Rezerva |
| F72 |
– |
10 A červená |
HD ELEC ACC PKG — ak je prítomný |
| F73 |
20 A modrá |
– |
PWR TOP LT |
| F74 |
20 A modrá |
– |
PWR TOP RT |
| F75 |
– |
10 A červená |
Modul napájania — modul riadenia batériového balíka a modul pomocného napájania (PPU-BPCM a APM) Generátor štartovania na remeň (BSG) — v závislosti od vybavenia |
| F76 |
– |
20 A žltá |
ECM (plyn)/PCM (DSL) |
|
|
| F77 |
– |
10 A červená |
ZRKADLÁ S VYHRIEVANÍM |
| F78 |
– |
10 A červená |
POČÍTAČ/ANTIVÍRUS/SIGNÁLIZÁCIE/SENZORY NÁPADU |
| F79 |
– |
20 A žltá |
MODUL RIADENIA INTELIGENTNÉHO PÁSMA |
| F80 |
– |
15 A modrá |
Modul riadenia trakčného systému (PCM) |
| F81 |
30 Amp Ružová |
– |
DEFRISATORE ZADNÝ (EBL) |
| F82 |
30 Amp Ružová |
– |
VYHRIEVANIE PALIVA — ak je prítomné |
| F83 |
60 A žltá |
– |
ZAPAĽOVACIA SVIEČKA — ak je prítomná |
| F84 |
30 Amp Ružová |
– |
MODUL RIADENIA VYHRIEVANIA UREY — ak je prítomný |
| F85 |
– |
10 A červená |
SENZOR PM — ak je prítomný |
| F86 |
30 Amp Ružová |
– |
PMP BRZDOVÝ 2 — ak je prítomný |
| F87 |
– |
10 A červená |
NAPÁJANIE/DEKOMPRESIA PMP — Ak je prítomné |
| F88 |
20 A modrá |
– |
SENZOR NOx #1/ #2 — AK je prítomný |
| F89 |
– |
10 A červená |
Modul riadenia stĺpca riadenia (SCCM); Tempomat (CRUISE CTL)/digitálna televízia (DTV). |
| F90 |
20 A modrá |
– |
PARKOVANIE TRAILER LMP — ak je prítomné |
| F91 |
– |
20 A žltá |
KLAXÓN |
| F92 |
40 A zelená |
– |
HD ACCY #2 — ak je prítomný |
| F93 |
40 A zelená |
– |
HD ACCY #1 — ak je prítomný |
| F94 |
– |
10 A červená |
Monitorovanie tlaku pneumatík (TPM); Systém koncentrátora RF (CORAX). |
|
|
| F95 |
– |
– |
Rezerva |
| F96 |
– |
10 A červená |
ZRKADLO PWR SW |
| F97 |
– |
20 A žltá |
RÁDIO/TBM |
| F98 |
– |
10 A červená |
SW BANK-HD ELEK/OFF ROAD |
| F99 |
– |
– |
Rezerva |
| F100 |
30 Amp Ružová |
– |
ESC-ECU A VENTILY |
| F101 |
30 Amp Ružová |
– |
Modul riadenia trakčného systému (DTCM) |
| F102 |
– |
15 A modrá |
DVOJITÝ USB PORT |
| F103 |
– |
15 A modrá |
HD ACCY #3 — ak je prítomný |
| F104 |
– |
15 A modrá |
PUMPA CHLADENIA PPU — ak je prítomná |
| F105 |
– |
10 A červená |
Integrované centrálne štádium (ICS); Vykurovanie Vetranie Klimatizácia (HVAC). |
| F106 |
50 A červená |
– |
Elektronická regulácia rýchlosti (ESC)-PUMPA MTR |
|
|
| F107 |
– |
20 A žltá |
ZASTAVENIE/OBRÁTKA TRAILER LT — ak je prítomná |
| F108 |
– |
15 A modrá |
HD ACCY #4 — ak je prítomný |
| F109 |
Jeep Wrangler – schéma poistkovej skrinky
Rok výroby: 2022.
Centrum distribúcie napájania (PDC)
Centrum distribúcie napájania sa nachádza v motorovom priestore blízko batérie. Toto centrum obsahuje poistky s kartridžou, mini poistky a relé. Horný kryt PDC je označený etiketou, ktorá uvádza polohu, funkciu a veľkosť každej poistky/relé, ktoré je možné vymeniť.
Počas inštalácie krytu centra distribúcie napájania je dôležité zabezpečiť, aby bol kryt správne umiestnený a úplne zablokovaný. Nedodržanie tohto môže spôsobiť vniknutie vody do centra distribúcie napájania a môže spôsobiť poruchu elektrického systému.

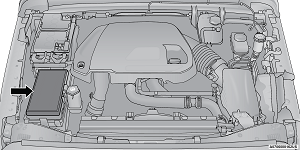

Poloha centra distribúcie napájania — motor na benzín
Poloha centra distribúcie napájania – motor Diesel
Centrum distribúcie napájania
| Vyvŕtanie |
Poistka s kartúšou |
Mini poistka |
Popis |
| * Ak je prítomné |
| Vyvŕtanie |
Poistka s kartúšou |
Mini poistka |
Popis |
| * Ak je prítomné |
| F01 |
– |
– |
Rezerva |
| F02 |
40 A zelená |
– |
Motor štartovania |
| F03 |
– |
5 A hnedá |
Inteligentný senzor batérie (IBS) |
| F04 |
– |
20 A žltá |
Palivové čerpadlo MTR/FPCM |
| 25 A svetlá |
Palivové čerpadlo (6.4) * |
| F05 |
– |
5 A hnedá |
Bezpečnosť dverí |
| F06 |
– |
– |
Rezerva |
| F07 |
– |
15 A modrá |
Čerpadlo chladenia s nízkou teplotou chladiča (LTR)* |
| F08 |
– |
15 A modrá |
Modul riadenia prevodovky TCM-8HP CYGNUS |
| F09 |
– |
– |
Rezerva |
| F10 |
– |
15 A modrá |
Kľúčový uzol zapaľovania (KIN); Rádiový koncentrátor (koncentrátor RF);
Elektrický zámok stĺpika riadenia (ESCL).
|
| F11 |
– |
10 A červená |
Port UCI (USB a AUX) |
| F12 |
– |
25 A svetlá |
HIFI zosilňovač |
| F13 |
– |
– |
Rezerva |
| F14 |
– |
– |
Rezerva |
| F15 |
– |
15 A modrá |
Prístrojový panel (IPC);
Set elektrických spínačov s vysokou odolnosťou (SWITCH BANK-HD ELEC)
|
| F 16 |
– |
– |
Rezerva |
| F17 |
– |
– |
Rezerva |
| F18 |
– |
10 A červená |
Spojka klimatizácie (AC CLUTCH) |
|
|
| F19 |
– |
– |
Rezerva |
| F20 |
30 Amp ružová |
– |
Riadiaca jednotka centrálneho tela (CBC) 1-INTERIÉROVÉ SVETLO |
| F21 |
– |
20 A žltá |
ZADNÝ TERGICRISTALLO |
| F22 |
– |
10 A červená |
Modul riadenia motora (ECM);
Modul riadenia pohonnej jednotky (PCM);
Generátorová jednotka motora (MGU) PREBUDENIE;
Power Pack Unit (PPU) PREBUDENIE.
|
| F23 |
– |
10 A červená |
Modul riadenia pohonnej jednotky (PCM); Modul riadenia motora (ECM). |
| F24 |
– |
– |
Rezerva |
| F25 |
– |
10 A červená |
Presun modulu cez kábel (MOD_SBW) |
| F26 |
40 A zelená |
– |
Riadiaca jednotka centrálneho tela (CBC) 2 EXTERNÉ SVETLÁ #1 |
| F27 |
30 Amp ružová |
– |
Predné stierače |
| F28 |
40 A zelená |
– |
Riadiaca jednotka centrálneho tela (CBC) 3-PREKÁŽKY |
| F29 |
40 A zelená |
– |
Riadiaca jednotka centrálneho tela (CBC) 4 EXTERNÉ SVETLÁ #2 |
| F30 |
– |
– |
Rezerva |
| F31 |
– |
10 A červená |
DIAGNOSTICKÝ PORT |
| F32 |
– |
10 A červená |
Kúrenie
Vetranie
Modul klimatizácie (HVAC CTRL MOD);
Blokovanie stĺpika riadenia (SCL);
Modul klasifikácie cestujúcich (OCM);
Modul detekcie prítomnosti vodiča (DPDM).
|
| F33 |
– |
10 A červená |
Systém ParkTronics (PTS); Modul infračervenej kamery (IRCM);
Kontrolky deaktivácie airbagov (AIRBAG DISABLE LMPS).
|
| F34 |
– |
10 A červená |
Elektronická kontrola stability (ESC); Elektrický posilňovač riadenia (EHPS);
Modul riadenia Smart Bar (SBCM) PREBUDENIE.
|
| F35 |
30 Amp ružová |
– |
PMP BRZDA* |
| F36 |
30 Amp ružová |
– |
MOD ELEKTRICKÁ BRZDA PRE PRÍVES* |
| F37 |
30 Amp ružová |
– |
PRIPOJENIE PRÍVESU 7W* |
| F38 |
20 A modrá |
– |
Modul riadenia motora (ECM) |
|
|
| F39 |
– |
15 A modrá |
Čerpadlo chladiacej kvapaliny MGU (3.6)* |
| F40 |
– |
15 A modrá |
Modul riadenia systému pohonu (DTCM); Blokovanie osi (AXLE LOC) FT_RR. |
| F41 |
– |
15 A modrá |
Prístrojový panel (IC);
Security GateWay (SGW) PREBUDENIE.
|
| F42 |
– |
10 A červená |
Napájanie relé riadenia napájania (vypnutie/zapnutie elektrické)* |
| F43 |
– |
20 A žltá |
VÝSTUP PWR (NABÍJANIE) BATT |
| F44 |
– |
10 A červená |
Infračervená kamera (IRCAM) KÚRENIE |
| F45 |
– |
20 A žltá
| Hniezdo |
Patrónová poistka |
Mini poistka |
Popis |
| * Ak je prítomné |
| F56 |
– |
10 A červená |
SENZOR TEPLÁRNE AUTO/PTC NAPÁJANIE S CIEVKOU HTR |
| F57 |
– |
20 A žltá |
Vyhrievané sedadlo vodiča |
| F58 |
– |
20 A žltá |
Vyhrievané sedadlo |
| F59 |
– |
– |
Rezerva |
| F60 |
– |
15 A modrá |
Modul pohodlia riadenia (CSWM) (HTD STR VOLANT) |
| F61 |
– |
10 A červená |
Senzor mŕtveho uhla vľavo (LBSS); Senzor mŕtveho uhla vpravo (RBSS). |
| F62 |
– |
– |
Rezerva |
| 10 A červená |
Slnko výfuku * |
| F63 |
– |
10 A červená |
Kontrolór imobilizácie cestujúcich (ORC) |
| F64 |
– |
– |
Rezerva |
| F65 |
– |
– |
Rezerva |
| F66 |
40 A zelená |
– |
VENTILÁTOR HVAC MTR Predný |
| F67 |
– |
– |
Rezerva |
| F68 |
– |
– |
Rezerva |
| F69 |
– |
5 A hnedá |
Skupina generátora MGU Generátor štartovania s remeňom (BSG)* |
| F70 |
– |
25 A svetlá |
INJ/IGN CIEVKA (PLYN)/GLO ZAPALOVAC MOD (DSL) |
| F71 |
– |
– |
Rezerva |
|
|
| F72 |
– |
10 A červená |
Balík HD ELEC ACC* |
| F73 |
20 A modrá |
– |
PWR TOP LT |
| F74 |
20 A modrá |
– |
PWR TOP RT |
| F75 |
– |
10 A červená |
Modul napájania — modul riadenia balíka batérií a modul napájania pomocného (PPU-BPCM a APM) Generátor štartovania s remeňom (BSG)* |
| F76 |
– |
20 A žltá |
ECM (plyn)/PCM (DSL) |
| F77 |
– |
10 A červená |
VYHRIEVANÉ ZRKADLÁ |
| F78 |
– |
10 A červená |
MOD/SIRENA/SENZORY VSTUPU |
| F79 |
– |
20 A žltá |
Modul CTRL INTELIGENTNÝ PÁS |
| F80 |
– |
15 A modrá |
Modul riadenia systému pohonu (PCM) / SOL 1,2 BLOKOVANIE PREVODOVKY |
| 10 A červená |
Ventil blokovania pary (BSG) |
| F81 |
30 Amp Ružová |
– |
Ohrievanie zadného skla (elektrické osvetlenie * |
| F82 |
30 Amp Ružová |
– |
PALIVO HTR* |
| F83 |
60 A žltá |
– |
ŽHAVIČ GLO* |
| F84 |
30 Amp Ružová |
– |
REGULÁTOR HTR močovina* |
| F85 |
– |
10 A červená |
SENZOR PM* |
| F86 |
30 Amp Ružová |
– |
PMP BRZDOVÝ 2* |
| F87 |
– |
10 A červená |
NAPÁJANIE/ČISTENIE PMP* |
| F88 |
20 A modrá |
– |
SENZOR NOx #1/ #2* |
| F89 |
– |
10 A červená |
Modul riadenia stĺpca riadenia (SCCM); tempomat (CRUISE CTL);
Digitálna televízia (DTV);
EVIC;
Kontrolka deaktivácie airbagu.
|
| F90 |
20 A modrá |
– |
PARKOVANIE PRÍVESU LMP* |
| F91 |
– |
20 A žltá |
KLAXÓN |
| F92 |
40 A zelená |
– |
ACCY HD #2* |
| F93 |
40 A zelená |
– |
AKTIVITA HD #1* |
| F94 |
– |
– |
Rezerva |
| F95 |
– |
– |
Rezerva |
| F96 |
– |
10 A červená |
ZRKADLO PWR SW |
| F97 |
– |
20 A žltá |
RÁDIO/TBM |
| F98 |
– |
10 A červená |
SW BANK-HD ELEKTRICKÉ/OFF ROAD |
| F99 |
– |
– |
Rezerva |
| F100 |
30 Amp Ružová |
– |
ESC-ECU A VENTILY |
| F101 |
30 Amp Ružová |
– |
Modul riadenia systému pohonu (DTCM) |
| F102 |
– |
15 A modrá |
DVOJITÝ USB PORT |
| F103 |
– |
15 A modrá |
ACCY HD #3* |
| F104 |
– |
15 A modrá |
PUMPA CHLADENIA PPU* |
| F105 |
– |
10 A červená |
Integrovaný centrálny stav (ICS); Vykurovanie Vetranie Klimatizácia (HVAC). |
| F106 |
50 A červená |
– |
ESC-PUMPA MTR |
| F107 |
– |
20 A žltá |
BRZDA/RIADENIE PRÍVESU LT* |
| F108 |
– |
15 A modrá |
ACCY HD #4* |
| F109 |
– |
O Jeep Wrangler (2020-2022)
Jeep Wrangler z rokov 2020 až 2022 je ikonické terénne vozidlo, ktoré si zachováva svoj robustný dizajn a schopnosti pre jazdu v náročnom teréne. Tento model je známy svojou odolnosťou a všestrannosťou, pričom ponúka rôzne možnosti motorov vrátane štvorvalcového turbo motora a silného šesťvalcového motora. Wrangler je vybavený pokročilými technológiami a bezpečnostnými prvkami, ktoré zvyšujú komfort a bezpečnosť pri jazde. Interiér je navrhnutý tak, aby poskytoval maximálny komfort a funkčnosť, s možnosťou odstránenia strechy a dverí pre autentický zážitok z jazdy v prírode.
Schéma poistkovej skrinky Jeep Wrangler
Táto stránka zobrazuje schému poistkovej skrinky pre Jeep Wrangler, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických systémov vozidla. V typickom Jeep Wrangler sa poistková skrinka nachádza pod kapotou a v interiéri vozidla, zvyčajne pri nohách spolujazdca. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre udržanie bezpečnosti a funkčnosti vozidla, preto je dôležité mať prehľad o jej usporiadaní a obsahu.
Peter Novák
Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách.
Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
| | | | |
