Ford Bronco Sport (2021-2022) – poistková skrinka

Peter Novák

Ford Bronco Sport – schéma poistkovej skrinky

Rok výroby: 2021.

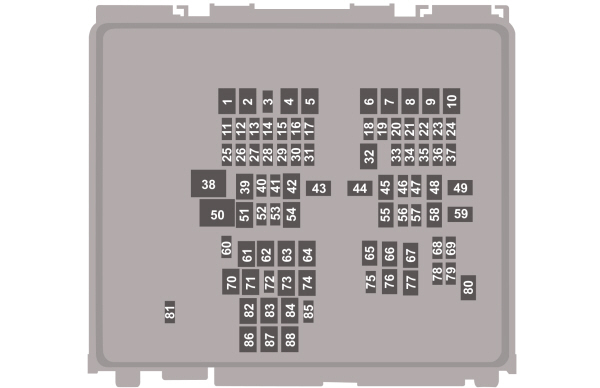

Poistková skrinka v motorovom priestore

Poistková skrinka v motorovom priestore

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
1 30 A Dodatočné osvetlenie aftermarket.
2 — Nepoužíva sa.
3 10 A Vyhrievané trysky stierača.
4 60 A Dodatočný ohrievač.
5 40 A Dodatočný ohrievač.
6 40 A Dodatočný ohrievač.
7 20 A Vyhrievané parkovanie stierača.
8 — Nepoužíva sa.
9 60 A Inverter.
10 30 A Motorček štartovania.
11 15 A Modul riadenia systému prenosu.
12 15 A Modul riadenia systému prenosu.
13 15 A Modul riadenia systému prenosu.
14 15 A Modul riadenia systému prenosu.
15 — Nepoužíva sa.
16 — Nepoužíva sa.
17 — Nepoužíva sa.
18 10 A Modul riadenia systému prenosu.
19 10 A Modul systému proti blokovaniu.
20 10 A Dátový konektor.
21 5 A Spínač svetlometov.
22 20 A Zosilňovač.
23 — Nepoužíva sa.
24 — Nepoužíva sa.
25 25 A Posilnené svetlomety na ľavej strane.
26 25 A Posilnené svetlomety na pravej strane.
27 — Nepoužíva sa.
28 — Nepoužíva sa.
29 — Nepoužíva sa.
30 10 A Elektronická kontrola stability.
31 5 A Elektronický posilovač riadenia.
32 30 A Modul riadenia karosérie.
33 10 A Predná kamera pre parkovaciu asistenciu;

Zadná kamera;

Systém informovania o mŕtvom uhle;

Aktuátor prevodovky.
34 — Nepoužíva sa.
35 15 A Vyhrievaný volant.
36 — Nepoužíva sa.
37 20 A Klakson.
38 40 A Motor ventilátora.
39 — Nepoužíva sa.
40 10 A Spínač brzdy.
41 20 A Zosilňovač.
42 30 A Elektricky nastaviteľné sedadlo vodiča.
43 40 A Ventily systému proti blokovaniu.
Číslo Ampére [A] Popis
44 40 A Modul ťahania prívesu.
45 30 A Sedadlo pasažiera s elektrickým ovládaním.
46 — Nepoužíva sa.
47 20 A Vyhrievané sedadlá.
48 — Nepoužíva sa.
49 60 A Čerpadlo systému proti zablokovaniu.
50 60 A Chladiaci ventilátor.
51 30 A Otvárateľná strecha.
52 5 A Inteligentná USB nabíjačka.
53 — Nepoužíva sa.
54 — Nepoužíva sa.
55 — Nepoužíva sa.
56 10 A Spojka klimatizácie.
57 5 A Núdzové svetlo.
58 — Nepoužíva sa.
59 40 A Modul riadenia karosérie.
60 5 A Inteligentná USB nabíjačka.
61 20 A Pomocný napájací bod.
62 — Nepoužíva sa.
63 — Nepoužíva sa.
64 — Nepoužíva sa.
65 — Nepoužíva sa.
66 — Nepoužíva sa.
67 — Nepoužíva sa.
68 — Nepoužíva sa.
69 15 A Palivové vstrekovače.
70 20 A Pomocný napájací bod.
71 20 A Pomocný napájací bod.
72 20 A Zadný stierač.
73 — Nepoužíva sa.
74 30 A Motor predného stierača.
75 10 A Vyhrievané vonkajšie zrkadlá.
76 30 A Vyhrievané zadné sklo.
77 — Nepoužíva sa.
78 15 A Uvoľnenie skla okna.
79 — Nepoužíva sa.
80 20 A Palivové čerpadlo.
81 10 A Čerpadlo zadného stierača.
82 40 A Inverter.
83 — Nepoužíva sa.
84 40 A Modul riadenia systému prevodu.
85 5 A Senzor dažďa.
86 — Nepoužíva sa.
87 — Nepoužíva sa.
88 — Nepoužíva sa.

Poznámka: Poistka náhradná v ampéroch sa môže líšiť.

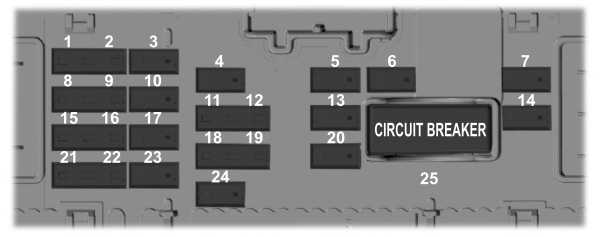

Poistková skrinka v priestore pre cestujúcich

Poistková skrinka sa nachádza pod odkladacou schránkou.

Poistková skrinka v priestore pre cestujúcich

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
1 5 A Nepoužíva sa.
2 5 A Nepoužíva sa.
3 10 A Nepoužíva sa.
4 10 A Štartovanie;

Blokovanie stĺpika riadenia.
5 20 A Zámok. Odomknúť.
6 10 A Inverter DC-AC.
7 30 A Modul dverí pre cestujúcich.
8 5 A Modul riadenia asistencie pri parkovaní.
9 5 A Zrkadlo so zatmením;

Systém udržania v jazdnom pruhu;

Smerovka deaktivácie airbagu pre cestujúcich.
10 10 A Modul rozšíreného výkonu.
11 5 A Modul riadiacej jednotky telematiky.
12 5 A Spínač klávesnice bez kľúča.
Číslo Ampére [A] Popis
13 15 A Odomknutie dverí vodiča.
14 30 A Modul dverí vodiča.
15 15 A Nepoužívané (rezerva).
16 15 A Nepoužívané (rezerva).
17 15 A SYNC;

Modul vysielač-prijímač;

Integrovaný ovládací panel.
18 7,5 A Modul bezdrôtového nabíjania pre príslušenstvo;

Modul riadenia terénu.
19 7,5 A Nepoužívané (rezerva).
20 10 A Nepoužívané (rezerva).
21 7,5 A Nepoužívané (rezerva).
22 7,5 A Nepoužívané (rezerva).
23 20 A Nepoužívané (rezerva).
24 20 A Nepoužívané (rezerva).
25 30 A Nepoužívané (rezerva).

Schéma poistiek a relé – Ford Bronco Sport

Týka sa vozidiel vyrobených v rokoch:

2022.

Poistková skrinka v motorovom priestore

Poistková skrinka v motorovom priestore
Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
1 30 A Dodatočné osvetlenie aftermarket.
2 — Nepoužíva sa.
3 10 A Vyhrievané trysky pre predný stierač.
4 60 A Dodatočný ohrievač.
5 40 A Dodatočný ohrievač.
6 40 A Dodatočný ohrievač.
7 20 A Parkovanie vyhrievaného stierača.
8 — Nepoužíva sa.
9 60 A Inverter.
10 30 A Motorček na štartovanie.
11 15 A Modul riadenia systému prenosu.
12 15 A Modul riadenia systému prenosu.
13 15 A Modul riadenia systému prenosu.
14 15 A Modul riadenia systému prenosu.
15 — Nepoužíva sa.
16 — Nepoužíva sa.
17 — Nepoužíva sa.
18 10 A Modul riadenia systému prenosu.
19 10 A Modul protiblokovacieho systému.
20 10 A Údajový rozhranný konektor.
21 5 A Spínač svetlometov.
22 20 A Zosilňovač.
23 — Nepoužíva sa.
24 — Nepoužíva sa.
25 25 A Posilnené svetlomety na ľavej strane.
26 25 A Posilnené svetlomety na pravej strane.
27 — Nepoužíva sa.
28 — Nepoužíva sa.
29 — Nepoužíva sa.
30 10 A Elektronická kontrola stability.
31 5 A Elektronický posilovač riadenia.
32 30 A Modul riadenia karosérie.
33 10 A Predná kamera na pomoc pri parkovaní; Zadná kamera; Systém informovania o mŕtvom uhle; Aktuátor prevodovky.
34 — Nepoužíva sa.
35 15 A Vyhrievaný volant.
36 — Nepoužíva sa.
37 20 A Klakson.
38 40 A Motor ventilátora.
39 — Nepoužíva sa.
40 10 A Spínač brzdy.
41 20 A Zosilňovač.
42 30 A Elektricky nastaviteľné sedadlo vodiča.
43 40 A Ventily protiblokovacieho systému.
Číslo Ampére [A] Popis
44 40 A Modul ťahania prívesu.
45 30 A Sedadlo pre cestujúceho s elektrickým ovládaním.
46 — Nepoužíva sa.
47 20 A Vyhrievané sedadlá.
48 — Nepoužíva sa.
49 60 A Čerpadlo systému proti zablokovaniu.
50 60 A Chladiaci ventilátor.
51 30 A Otvoriteľná strecha.
52 5 A Inteligentná USB nabíjačka.
53 — Nepoužíva sa.
54 — Nepoužíva sa.
55 — Nepoužíva sa.
56 10 A Spojka klimatizácie.
57 5 A Ú emergency svetlo.
58 — Nepoužíva sa.
59 40 A Modul riadenia karosérie.
60 5 A Inteligentná USB nabíjačka.
61 20 A Pomocný napájací bod.
62 — Nepoužíva sa.
63 — Nepoužíva sa.
64 — Nepoužíva sa.
65 — Nepoužíva sa.
66 — Nepoužíva sa.
67 — Nepoužíva sa.
68 — Nepoužíva sa.
69 15 A Portové palivové vstrekovače.
70 20 A Pomocný napájací bod.
71 20 A Pomocný napájací bod.
72 20 A Stierač zadného okna.
73 — Nepoužíva sa.
74 30 A Motor predného stierača.
75 10 A Vyhrievané vonkajšie zrkadlá.
76 30 A Vyhrievané zadné okno.
77 — Nepoužíva sa.
78 15 A Uvoľnenie skla okna.
79 — Nepoužíva sa.
80 20 A Palivové čerpadlo.
81 10 A Čerpadlo zadného stierača.
82 40 A Inverter.
83 — Nepoužíva sa.
84 40 A Modul riadenia systému prenosu.
85 5 A Senzor dažďa.
86 — Nepoužíva sa.
87 — Nepoužíva sa.
88 — Nepoužíva sa.

Poznámka: Poistka na výmenu v ampéroch sa môže líšiť.

Poistková skrinka v priestore pre cestujúcich

Poistková skrinka sa nachádza pod priestorom pre odkladanie.

Poistková skrinka v priestore pre cestujúcich
Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
1 5 A Nepoužíva sa.
2 5 A Nepoužíva sa.
3 10 A Nepoužíva sa.
4 10 A Štartovanie; Zámok stĺpika riadenia.
5 20 A Zámok. Odomknúť.
6 10 A Inverter DC-AC.
7 30 A Modul dverí pre cestujúcich.
8 5 A Modul riadenia parkovacej asistencie.
9 5 A Zrkadlo spätného pohľadu auto-zatemnenie; Systém udržania jazdného pruhu; Indikátor deaktivácie airbagu pre cestujúcich.
10 10 A Modul rozšíreného napájania.
11 5 A Modul riadiacej jednotky telematiky.
12 5 A Spínač klávesnice bez kľúča.
Číslo Ampére [A] Popis
13 15 A Odomknutie dverí vodiča.
14 30 A Modul dverí vodiča.
15 15 A Nepoužíva sa (rezerva).
16 15 A Nepoužíva sa (rezerva).
17 15 A SYNC; Modul vysielač-prijímač; Integrovaný ovládací panel.
18 7,5 A Modul bezdrôtového nabíjania pre príslušenstvo; Modul riadenia terénu.
19 7,5 A Nepoužíva sa (rezerva).
20 10 A Nepoužíva sa (rezerva).
21 7,5 A Nepoužíva sa (rezerva).
22 7,5 A Nepoužíva sa (rezerva).
23 20 A Nepoužíva sa (rezerva).
24 20 A Nepoužíva sa (rezerva).
25 30 A Nepoužíva sa (rezerva).

O Ford Bronco Sport (2021-2022)

Ford Bronco Sport je kompaktné SUV, ktoré bolo predstavené v rokoch 2021-2022. Tento model je navrhnutý pre dobrodružstvo a ponúka robustný dizajn s modernými technológiami. Bronco Sport je vybavený pohonom všetkých štyroch kolies, čo z neho robí ideálne vozidlo pre jazdu v teréne. Pod kapotou nájdete rôzne možnosti motorov, vrátane efektívneho trojvalcového motora s objemom 1,5 litra a výkonnejšieho štvorvalcového motora s objemom 2,0 litra. Interiér vozidla je priestranný a ponúka množstvo úložných priestorov, čo je ideálne pre dlhšie cesty a výlety do prírody.

Schéma poistkovej skrinky Ford Bronco Sport

Táto stránka zobrazuje schému poistkovej skrinky pre Ford Bronco Sport. V tomto modeli sa poistková skrinka nachádza typicky pod kapotou a v interiéri vozidla, zvyčajne na strane vodiča. Schémy zobrazujú čísla poistiek, ich prúdovú hodnotu (amperáž) a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách jednotlivých poistiek.
