Schéma poistiek a relé – Lexus LS 430 (XF30)

Týka sa nových vozidiel v rokoch:

2000, 2001, 2002, 2003, 2004, 2005, 2006.

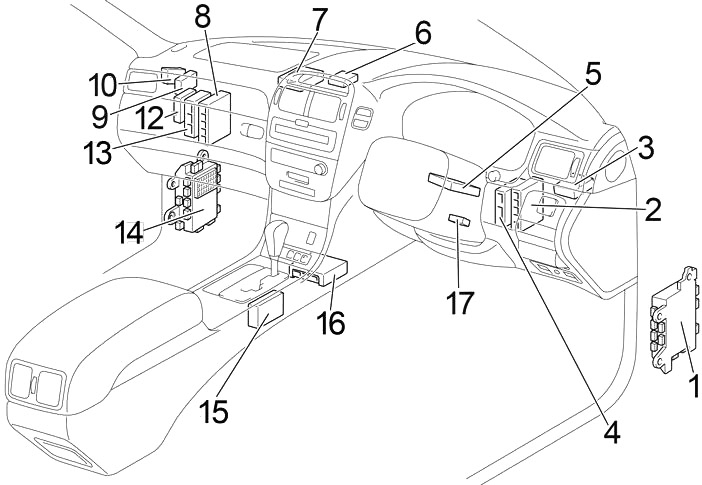

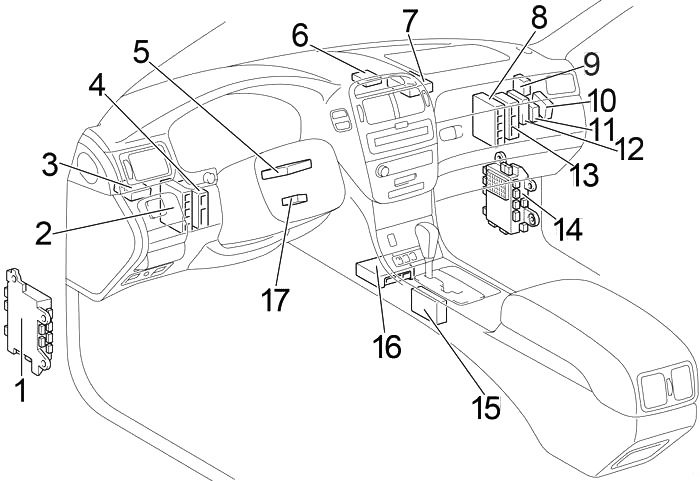

Kabína

Jazda vľavo

Jazda vpravo

1. Poistková skrinka 1
2. 2000-2003: ECU kontrola trakcie
   2003-2006: ECU pneumatické odpruženie
3. ECU zadný kryt
4. ECU Power Tilt a Power Telescopico
5. ECU blokovanie riadenia (so systémom Smart Key)
6. Počítač kľúč transponder (bez systému Smart Key)
7. ECU proti krádeži
8. Jednotka riadenia klimatizácie
9. 2003-2006: ECU PPS
10. 2004-2006: ECU kontrola vzdialenosti
11. 2003-2006: ECU AFS
12. 2000-2003: ECU kontrola úrovne svetlometov
13. 2000-2003: ECU pneumatické odpruženie
14. Poistková skrinka 2
15. ECU kontrola automatickej prevodovky
16. Jednotka senzora airbag
17. Zosilňovač kľúč transponder

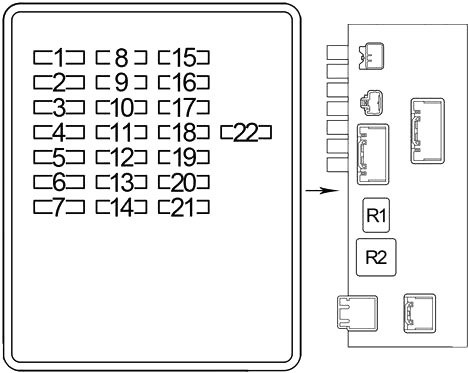

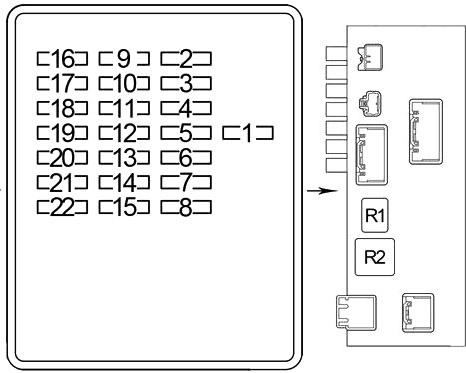

Poistková skrinka v kabíne č. 1 (strana vodiča)

Poistková skrinka sa nachádza pod prístrojovou doskou v oblasti nôh vodiča. Odstráňte kryt, aby ste získali prístup k poistkám.

Jazda vľavo

Jazda vpravo

Číslo	Amperi [A]	Popis
1	7,5	RHD: audio systém, navigačný systém
2	20	Ovládanie sklonu a teleskopické
3	30	RHD: audio systém
4	7,5	Systém asistencie pri parkovaní Lexus, vyhrievanie zadného sedadla, zadné sedadlo s klimatizáciou, multifunkčný displej, audio systém, zapaľovač cigariet, osvetlenie prístrojovej dosky, osvetlenie na mince, osvetlenie spätného zrkadla, osvetlenie odkladacej schránky, zadné sedadlo elektricky nastaviteľné, systém pneumatického odpruženia elektronicky modulovaný, smerovky, hodiny, systém uzamykania prevodovky, systém kontroly stability vozidla, slnečná clona, systém kontroly elektrického spätného zrkadla, osvetlenie konzoly, systém otvárania paliva, systém adaptívneho predného osvetlenia (AFS)
5	–	–
6	30	Systém elektrických sedadiel
7	–	–
8	7,5	Smerovky a počítadlá, systém asistencie pri parkovaní Lexus, systém uzamykania prevodovky
9	7,5	Ovládanie sklonu a teleskopické, systém uzamykania elektrických dverí, systém elektrických sedadiel, systém imobilizéra motora
10	15	vyhrievanie sedadla, systém klimatizácie sedadiel
11	20	Systém pneumatického odpruženia elektronicky modulovaný
12	7,5	Systém uzamykania prevodovky, systém proti krádeži

13	15	Presa napájania
14	15	Zapaľovač vzadu
15	7,5	Systém diagnostiky palubného počítača
16	7,5	Systém štartovania
17	7,5	Systém kontroly stability vozidla
18	5	bezpečnostné pásy
19	7,5	Systém proti krádeži
20	7,5	Systém klimatizácie
21	5	Brzdové svetlá
22	10	Chladiaci sedadlo
Relé
R1	Príslušenstvo (D-ACC)
R2	Zapaľovanie (D-IG1)

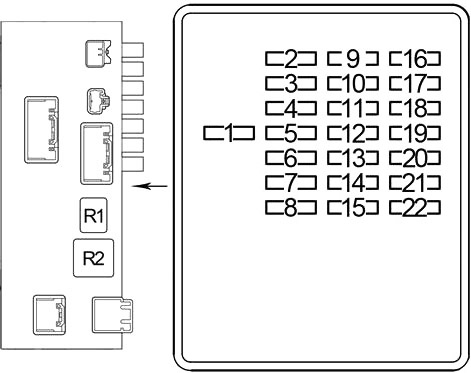

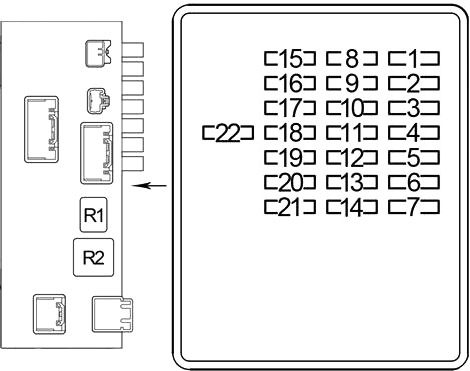

Poistková skrinka v kabíne č. 2 (strana pre cestujúcich)

Poistková skrinka sa nachádza pod prístrojovou doskou v oblasti nôh pasažiera. Odstráňte kryt, aby ste sa dostali k poistkám.

Jazda vľavo

Jazda vpravo

Číslo	Amperi [A]	Popis
1	7,5	2000-2003: Systém airbag SRS, systém imobilizéra motora, systém blokovania riadenia
1	30	2003-2006: Systém airbag SRS, systém imobilizéra motora, systém blokovania riadenia, systém štartovania
2	15	Havarijné svetlá
3	7,5	Systém blokovania riadenia
4	7,5	2000-2003: Multifunkčný displej
	7,5	2003-2006: Systém airbag SRS, systém imobilizéra motora, systém blokovania riadenia, systém štartovania
	7,5	2003-2006: Všetky komponenty v “STA” a “IG2”, systém štartovania
5	7,5	Systém blokovania dverí, systém imobilizéra motora, systém blokovania riadenia, elektrické predné sedadlo, elektrické zadné sedadlo
6	7,5	Ovládanie sklonu a teleskopické, spínač svetlometov, spínač stierača a umývača, spínač smeroviek
7	10	Osvetlenie na privítanie, vonkajšie svetlá, svetlo spínača zapaľovania, hodiny, smerovky a meradlá, vnútorné osvetlenie, osobné svetlá
8	7,5	Smerovky a meradlá, systém kontroly stability vozidla, systém osvetleného vstupu, TEL
9	10	Chladiace sedadlo
10	5	2000-2003: Systém vyrovnávania svetlometov
	7,5	2003-2006: Systém vyrovnávania svetlometov, systém adaptívneho predného osvetlenia (AFS)
11	7,5	Senzor dažďa, systém klimatizácie, otváracia strecha, informačný displej, hodiny
12	15	Vyhrievanie sedadla, systém klimatizácie sedadiel
13	7,5	Systém klimatizácie, audio systém, hodiny, informačný displej, systém osvetleného vstupu
14	15	Predný zapaľovač
15	–	–

16	7,5	Audio systém
17	25	2000-2003: Otváracia strecha
	20	2003-2006:
		LHD: systém elektrického zamykania, elektrické okno, systém automatického zamykania, osvetlenie dverí
	20	2003-2006:
RHD: systém elektrických dverí, elektrické okno, systém automatického zamykania, osvetlenie dverí
18	25	Systém napájaného zamykania dverí, systém napájaného ovládania zrkadla, odvlhčovač vonkajšieho zrkadla, systém automatického zamykania, osvetlenie stropu dverí, elektrické okná
19	7,5	LHD: audio systém, navigačný systém
20	5	bezpečnostné pásy, osvetlenie spony pásu ,
21	30	2000-2003:
		LHD: audio systém
	30	2000-2003:
		RHD: systém elektrických sedadiel
	20	2003-2006:
		LHD: systém elektrického zamykania, elektrické okno, systém automatického zamykania, osvetlenie dverí
	20	2003-2006:
		RHD: systém elektrických dverí, elektrické okno, systém automatického zamykania, osvetlenie dverí
22	25	Systém napájaného zamykania dverí, systém automatického zamykania dverí, systém napájaného ovládania zrkadla, odvlhčovač vonkajšieho zrkadla, osvetlenie stropu dverí, elektrické okná
Relé
R1	Príslušenstvo (P-ACC)
R2	Zapaľovanie (P-IG1)

Motor

Jazda vľavo

Jazda vpravo

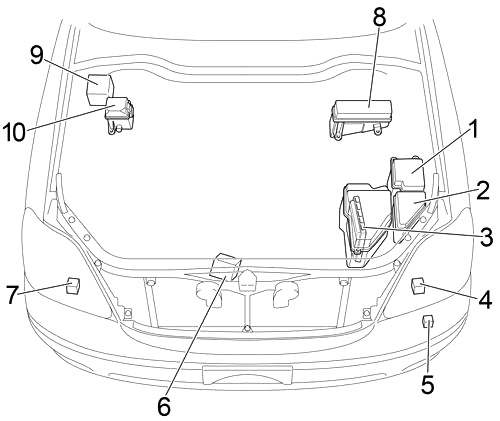

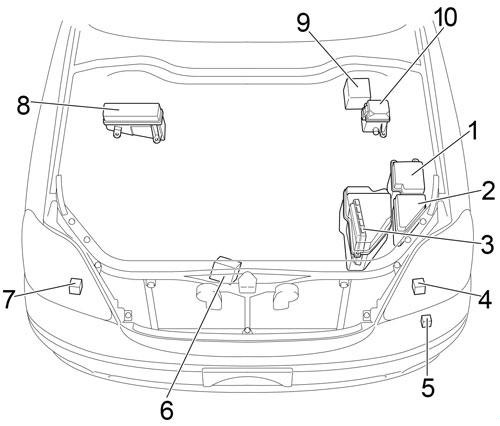

1. Poistková skrinka
2. Poistková skrinka relé 1
3. Motor a ECU ECT
4. Kontrola svetlometov vľavo ECU
5. Relé kontrola čistenia svetlometov
6. ECU ventilátor chladenia
7. ECU kontrola svetlometov vpravo
8. Blok poistiek
9. 2003-2006: ECU kontrola trakcie s aktorom

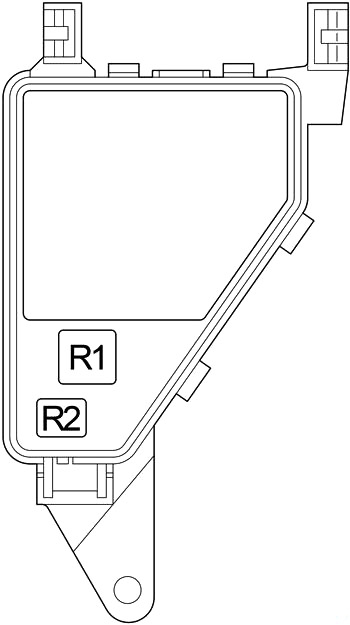

10. Poistková skrinka relé 2

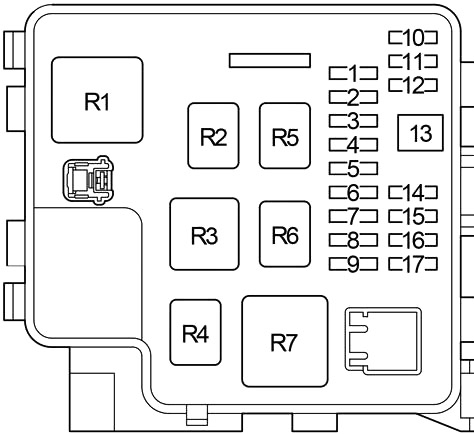

Schéma poistkovej skrinky motora

Číslo	Amperi [A]	Popis
1	15	Svetlomet pravý (nepriamy)
2	15	Svetlomet ľavý (nepriamy)
3	7,5	Systém vstrekovania paliva multipoint/sekvenciálne
4	7,5	Systém vstrekovania paliva multipoint/sekvenciálne
5	10	Systém vstrekovania paliva multipoint/sekvenciálne
6	7,5	Systém vstrekovania paliva multipoint/sekvenciálne
7	7,5	Elektrický chladiaci ventilátor, čistič svetlometov, nabíjací systém, štartovací systém, odvlhčovač zadného okna
8	7,5	Systém klimatizácie
9	30	Tergi predného skla
10	15	Hmlové svetlá
11	20	Čistič predného skla
12	7,5	Zadné svetlá, svetlá polohy, bočné svetlá
13	30	Čistič svetlometov

14	30	2000-2003: Systém vstrekovania paliva viacbodový/sekvenciálny
	25	2003-2006: Systém vstrekovania paliva viacbodový/sekvenciálny
	20	2004-2006: Systém vstrekovania paliva viacbodový/sekvenciálny
15	10	Klaksón
16	10	Systém vstrekovania paliva viacbodový/sekvenciálny
17	20	Svetlomety (diaľkové)
Relé
R1	Zapaľovanie (IG1)
R2	Otváranie obvodu (čerpadlo paliva (C/OPN))
R3	Čerpadlo paliva (F/PMP)
R4	Zapaľovanie (IG2)
R5	Spojka kompresora klimatizácie (A/C COMP)
R6	Riadiaca jednotka motora (MAIN EFI)
R7	Svetlomety (HEAD LP)

Blok poistiek

Číslo	A	Popis
1	50	2000-2003: Všetky komponenty v “Sedadlo vpravo”, “Sedadlo vľavo”, “S/ROOF”, “AMP”, “RR IG”, “RR ECU-B”, “PP/sedadlo”, “RR S/HTR”, “RR S/SHADE”, “RR A/C”, “RR ACC”, “FUEL OPN” a “LCE LP”, zadné svetlá a brzdové svetlá
		2003-2006:
		Ventilátor 200W: Všetky komponenty v “sedadle vpravo”, “sedadle vľavo”, “S/ROOF”, “AMP”, “RR IG”, “RR ECU-B”, “PP/ zásuvka”, “RR S/HTR”, “RR S/SHADE”, “RR A/C”, “RR ACC”, “FUEL OPN” a “LCE LP”, zadné svetlá a brzdové svetlá
2	40	2000-2003: Systém kontroly stability vozidla
50	2003-2006: Systém kontroly stability vozidla
3	50	Systém klimatizácie
4	40	2000-2003: Systém kontroly stability vozidla
	30	2003-2006: Systém kontroly stability vozidla
5	40	Odvlhčovač zadného okna
6	40	Systém pneumatického odpruženia riadeného elektronicky
7	50	2000-2003: Systém klimatizácie
		2003-2006:
		Ventilátor 100 W: systém klimatizácie
8	60	Všetky komponenty v “FR MGŁA”, “OGON”, “PODKŁADKA”, “FR IG”, “WIP”, “H-LP CRN” a “A/C IG”
9	80	Ventilátor 200 W: systém klimatizácie
	60	2003-2006:

Ventilátor 100W: Všetky komponenty v “pravé sedadlo”, “ľavé sedadlo”, “S/ROOF”, “AMP”, “RR IG”, “RR ECU-B”, “PP/ zásuvka”, “RR S/HTR”, “RR S/SHADE”, “RR A/C”, “RR ACC”, “FUEL OPN” a “LCE LP”, zadné svetlá a brzdové svetlá
10	80	Všetky komponenty v “TI&TE”, “DP/ sedadlo”, “A/C”, “OBD”, “STOP”, “AM1”, “MPX-IG”, “ABS-IG”, “GAUGE”, “AIRSUS”, “DS/HTR”, “BEZPEČNOSŤ”, “PANEL”, “DB/ANC”, “ZÁSUVKA NAPÁJANIE”, “D-CIG”, “D RR-IG” a “D-ACC”
11	140	Systém nabíjania
12	80	Všetky komponenty v “RR DOOR RH”, “RR DOOR LH”, “D DOOR”, “H-LP LVL”, “P DOOR”, “PS/HTR”, “P-IG”, “P-ACC”, “PB/ANC”, “P-CIG”, “TEL” a “P RR-IG”
13	30	Všetky komponenty v “RADIO č.1”, “AM2”, “HAZ” a “STR LOCK”
14	30	2000-2003: Systém štartovania
	30	2003-2006: Systém štartovania
15	20	Všetky komponenty v “KRYT”, “MPX-B1” a “MPS-B3”
16	5	Systém nabíjania
17	–	Náhradná poistka
18	–	Náhradná poistka
19	–	Náhradná poistka
20	–	Náhradná poistka
Relé
R1	Štartovanie
R2	Systém pneumatického odpruženia modulovaný elektronicky (AIR SUS)
R3	Elektrický chladiaci ventilátor (FAN)

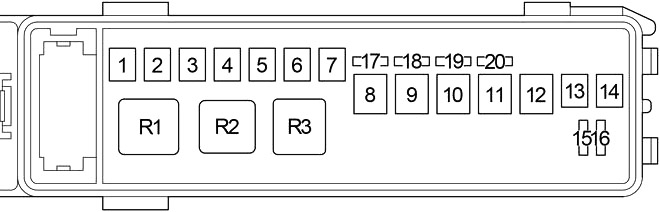

Poistková skrinka 1

Číslo	Relé
R1	Odvlhčovač zadného okna (DEFOG)
R2	–

Poistková skrinka 2

2000-2003

2003-2006

Číslo	Amperi [A]	Popis
1	7,5	2000-2003: Systém kontroly stability vozidla
Relé
R1	–
R2	(ABS MTR)
R3	(SOL ABS)

Batožinový priestor

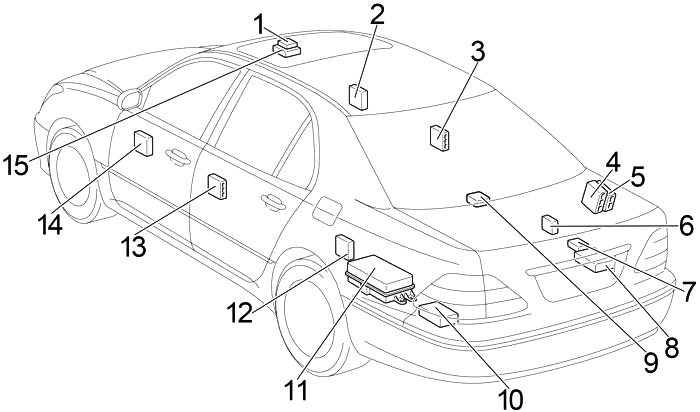

1. ECU a motor kontrola strechy
2. LHD: ECU dverí predného pasažiera
   RHD: ECU dverí vodiča
3. ECU dverí zadných pravých
4. Zosilňovač stereo
5. 2003-2006: ECU kamery
6. 2003-2006: Zosilňovač klimatizácie
7. Ladič stereo
8. ECU navigácie
9. Relé kontrola slnečnej clony
10. 2000-2004: Telefón vysielač a relé reproduktora
    2004-2006: ECU kontrola bezpečnostných pásov
11. Poistková skrinka
12. ECU sonar vzdialenosti
13. ECU dverí zadných ľavých
14. LHD: ECU dverí vodiča
    RHD: ECU dverí predného pasažiera
15. Blokovanie pripojenia

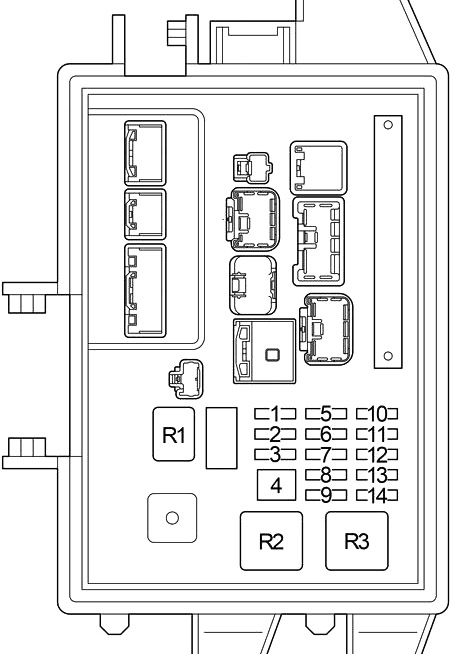

Schéma poistkovej skrinky batožinového priestoru

Odstráňte poťah na ľavej strane batožinového priestoru a otvorte kryt.

Číslo	Amperi [A]	Popis
1	7,5	Systém parkovacej asistencie Lexus, systém pneumatického odpruženia elektronicky modulovaný, systém proti krádeži, TEL
2	7,5	Audio systém, TEL
3	7,5	Systém klimatizácie zadných sedadiel, systém proti krádeži, osvetlenie batožinového priestoru, chladenie zadného sedadla
4	–	–
5	7,5	Systém klimatizácie zadných sedadiel, čistič vzduchu
6	20	2000-2003: vyhrievanie sedadiel
	30	2003-2006: vyhrievanie sedadiel, systém klimatizácie sedadiel
7	15	Slnečník
8	7,5	Osvetlenie evidenčného čísla
9	20	2000-2003: Systém elektrického uzamykania dverí, elektrické okná, systém automatického uzamykania, osvetlenie dverí
	30	2003-2006: Otváracia strecha

10	10	Systém otvorenia paliva, systém uzatvárania veka batožinového priestoru
11	20	2000-2003: Systém uzatvárania elektrických dverí, elektrické okná, systém automatického uzatvárania, osvetlenie dverí
	30	2003-2006:
		LHD: audio systém
	30	2003-2006:
		RHD: systém elektrických sedadiel
12	30	LHD: Systém elektrických sedadiel
13	30	Systém elektrických sedadiel
14	30	Systém elektrických sedadiel
Relé
R1	Príslušenstvo (L-ACC)
R2	Zapaľovanie (L-IG1)
R2	Slnečník (RR S/SHADE)
