Schéma poistiek a relé – Lexus GS 300 (S140)

Týka sa vozidiel vyrobených v rokoch:

1991, 1992, 1993, 1994, 1995, 1996, 1997.

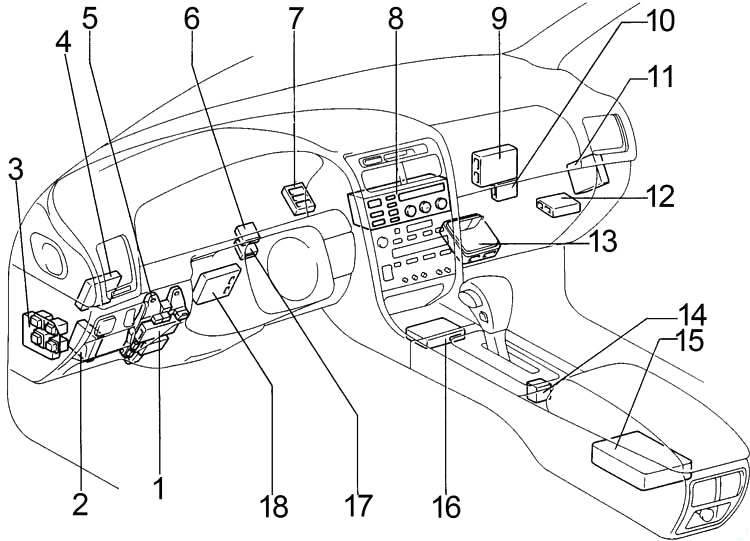

Kabína

1. Relé integrácie
2. Relé denných svetiel
3. Poistková skrinka relé
4. ECU proti krádeži
5. Poistková skrinka
6. Relé stieračov
7. J/B №3
8. Modul riadenia klimatizácie
9. ECU trakcie (s kontrolou trakcie)
10. Zosilňovač blokovania klimatizácie
11. ABS a ECU trakcie (s kontrolou trakcie)
    ECU ABS (bez kontroly trakcie)
12. Relé riadenia motora ventilátora
13. Modul riadenia motora (motor a ECU elektronickej prevodovky)
14. ECU blokovania prevodovky
15. Modul senzora centrálneho airbagu
16. ECU tempomatu
17. ECU PPS
18. Teleskopický ovládač náklonu a napájania

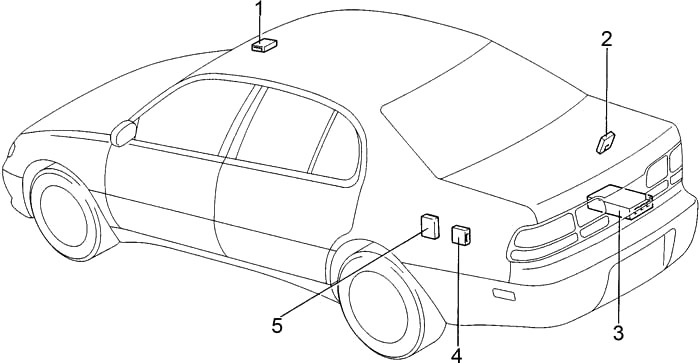

1. Relé riadenia otváracej strechy
2. ECU zámku dverí bezdrôtovo
3. Zosilňovač stereo
4. Motor a relé automatickej antény
5. ECU čerpadla paliva

Schéma poistkovej skrinky prístrojovej dosky

Poistková skrinka sa nachádza za krytom vľavo od stĺpika riadenia.

Zadná strana

Číslo	Amperáže [A]	Popis
1	15	Vyhrievanie sedadiel
2	20	Systém blokovania prevodovky, svetlo stop, tempomat, systém proti zablokovaniu, systém kontroly trakcie, systém viacbodového vstrekovania / sekvenčné viacbodové vstrekovanie, svetlá stop
3	15	Ohrievač zadného okna a zrkadla, systém kontroly ohrievača, systém klimatizácie, ukazovatele a meradlá, ukazovatele pripomienky na servis a zvukové signály (okrem kontroliek vybitia a otvorených dverí), systém nabíjania, ukazovateľ automatickej prevodovky, svetlá cúvania, systém denného svietenia
4	10	Systém blokovania prevodovky, telefón, systém blokovania dverí pre cestujúceho SEAT , systém bezpečnostných pásov SEAT , systém proti zablokovaniu, systém asistencie pri riadení, systém kontroly trakcie, systém tempomatu, volič režimu jazdy, systém kontroly sklonu a teleskopický, anténa napájania , systém elektronickej ventilácie, osvetlenie prístrojovej dosky, systém automatickej kontroly osvetlenia, systém kontroly blokovania elektrických dverí
5	15	Hodiny, systém klimatizácie, rádio, prehrávač kaziet, CD prehrávač, systém blokovania prevodovky, SRS, predné a zadné zapaľovače, systém kontroly blokovania dverí, systém kontroly zrkadla, anténa napájania, systém proti krádeži
6	–	–
7	10	Zapnite svetlá signalizácie a smerovku
8	15	1991-1993: Stierače a umývače čelného skla, čistiaci prostriedok na svetlomety
	20	1994-1997: Stierače a umývače čelného skla, čistiaci prostriedok na svetlomety
9	7,5	Ukazovateľ automatickej prevodovky, systém kontroly ohrievača, núdzový spínač, osvetlenie odkladacej schránky, zadné popolníky, hodiny, predný zapaľovač, rádio, prehrávač kaziet, CD prehrávač, volič režimu jazdy, osvetlenie prístrojovej dosky, systém denného svietenia

10	7,5	Airbag SRS
11	10	Svetlá evidenčného čísla, smerovka, zadné svetlá
12	10	Sbrinátor zrkadla spätného pohľadu
13	30	Otváracia strecha, elektrické okno, SEAT, systém proti krádeži, sklon a napájanie teleskopické, hlavné relé napájania
14	40	Sbrinátor zadného okna, poistka “MIR HTR”
Relé
R1	Integračné relé

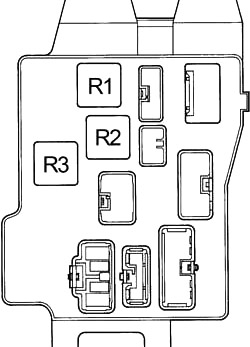

Relé zadné
R1	Krátka pinzeta
R2	Zadné svetlá
R3	Sbrinátor

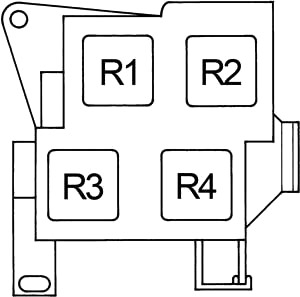

Poistková skrinka kabíny

Číslo	Relé
R1	Zapni smerovku
R2	Systém denného svietenia č. 4
R3	Hmlové svetlá
R4	Hlavné napájanie

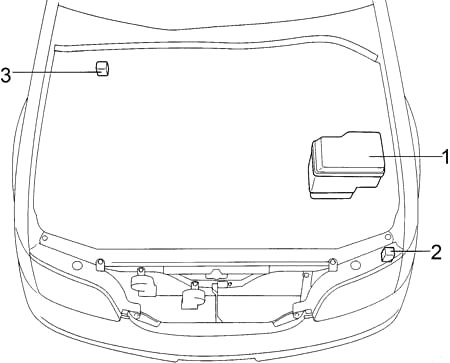

Motor

1. Poistková skrinka
2. Relé čistenia svetlometov
3. Elektromagnetické relé ťahania

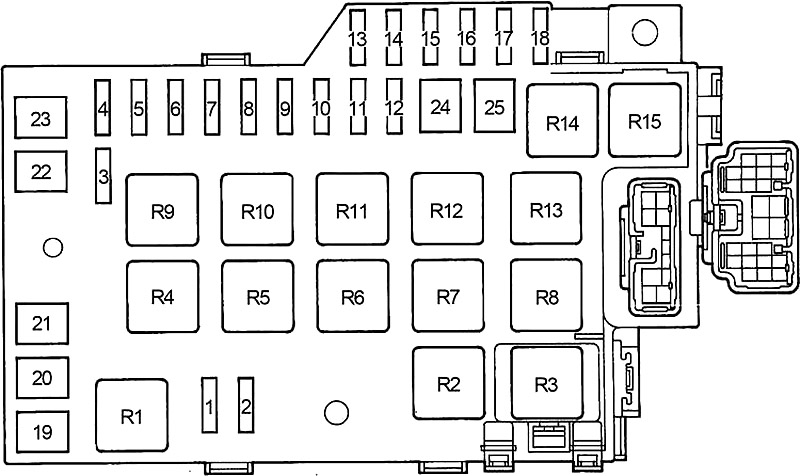

Schéma poistkovej skrinky v motorovom priestore

Číslo	Amperáže [A]	Popis
1	15	Luci antinebbia
2	7,5	Systém denného svietenia
3	10	Systém kontroly trakcie
4	10	Osvetlenie interiéru, osvetlenie pohostinnosti, elektrický systém otváracej strechy, tempomat, kontrolka otvorených dverí, osobné osvetlenie, osvetlenie batožinového priestoru, osvetlenie stropu dverí, svetlomety, kontrolka zapnutia, hodiny, systém proti zablokovaniu, anténa napájania, rádio, zamykanie cez bezdrôtový diaľkový systém, systém proti krádeži;
5	7,5	Zamykanie cez bezdrôtový diaľkový systém, systém proti zablokovaniu, systém kontroly trakcie, systém tempomatu, systém denného svietenia, systém klimatizácie
6	7,5	Systém nabíjania
7	15	Systém viacbodového vstrekovania / sekvenčné viacbodové vstrekovanie, airbag SRS, kontrolka nabíjania, systém štartovania, systém elektronického zapaľovania / zapaľovacia jednotka, ukazovatele a meradlá, pripomienky na servis a zvukové signály (okrem kontroliek vybitia a otvorených dverí)
8	15	Telefón
9	20	Havarijné svetlá, klaksón
10	20	Automatická prevodovka riadená elektronicky, systém viacbodového vstrekovania / sekvenčné viacbodové vstrekovanie
11	25	Rádio, prehrávač kaziet, CD prehrávač, anténa napájania
12	30	Systém elektronického zapaľovania / zapaľovacia jednotka
13	7,5	1996-1997: Systém palubnej diagnostiky
14	15	Pravé svetlo
	10	Pravé svetlo (diaľkové svetlo)
15	15	Ľavé svetlo
	10	Ľavé svetlo (diaľkové svetlo)
16	10	Pravé svetlo (tlmené svetlo)
17	10	Ľavé svetlo (tlmené svetlo)
18	30	Systém elektronického vetrania chladiča
19	–	–

20	40	Zapaľovanie, poistky “ECU-IG”, “WIPER”, “SMEROVKA”, “TURN”, “ SEAT HTR”, “CIG”
21	50	Relé vykurovania
22	60	Hlavné relé ventilátora chladiča (strana bodu), elektromagnetické relé trakcie (strana bodu), elektromagnetické relé ABS (strana bodu), poistka “TRAC”
23	100	Relé zadných svetiel, alternátor (alternátor), poistky “FOG”, “AM1”, “HEATER”, “DEFOG”, “ABS”, “STOP”, “SRS”, “POWER”
24	50	Relé svetlometov, relé denných svetiel №2, relé štartéra (strana bodu)
25	40	Relé motora ABS (strana bodu), relé motora trakcie (strana bodu)
Relé
R1	Systém denných svetiel №3
R2	Ventilátor chladiča
R3	Systém denných svetiel №2
R4	Vykurovanie
R5	Krátky pin
R6	Spojka kompresora klimatizácie
R7	Štartér
R8	Motor ABS
R9	Elektromagnetický ventil ABS
R10	Hlavný ventilátor chladiča
R11	Zapaľovanie (IG2)
R12	Svetlomet
R13	Motor trakcie
R14	Klaksón
R15	EFI
