Lexus RX 350 (AL10) (2010-2015) – poistková skrinka
Schéma poistiek a relé – Lexus RX 350 (AL10)
Týka sa nových vozidiel v rokoch:
2010, 2011, 2012, 2013, 2014, 2015.

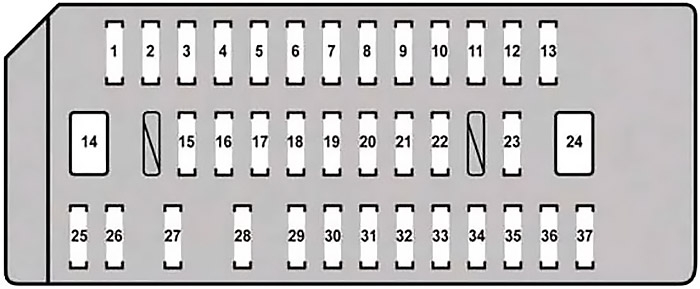

Schéma poistkovej skrinky v kabíne
Poistková skrinka sa nachádza pod prístrojovou doskou naľavo. Odstráňte kryt pre prístup.
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Pressofusibile napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Navigačný systém, zrkadlo spätného pohľadu vonkajšie (2010-2012), multiplexový komunikačný systém, multifunkčný displej, head-up displej, klimatizačný systém (2013-2015), audio systém (2013-2015) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Pressofusibile napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Audio systém, elektrická zásuvka (2010-2012), navigačný systém (2013-2015) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Havarijné svetlá, navigačný systém, head-up displej, klimatizačný systém (2013-2015), nabíjací systém (2013-2015) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Zrkadlo spätného pohľadu vonkajšie, stierače a umývače čelného skla, vyhrievanie sedadiel, systém štartovania, elektrická zásuvka, otváracia strecha, automatické svetlá (2010-2012), klimatizačný systém (2013-2015) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Multiplexový komunikačný systém, elektrický posilovač riadenia, systém kontroly blokovania prevodovky, sklopné a teleskopické riadenie, systém štartovania, automatická prevodovka, motoricky ovládané zadné dvere, systém varovania tlaku pneumatík, systém kontroly stability vozidla (2013-2015), systém predkolízie (2013-2015) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Otváracia strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 7,5 | Otváranie nádrže na palivo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Bezpečnostný pás predkolízie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Sklopné a teleskopické riadenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Systém uzamykania dverí napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | 2010-2012: Denné svetlá predné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | 2013-2015: Denné svetlá predné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Elektrické sedadlo (ľavá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Systém AWD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | 2013-2015: Pressofusibile napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 25 | Multiplexový komunikačný systém, systém uzamykania dverí napájania (2013-2015), motoricky ovládané zadné dvere (2013-2015) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | 2010-2012: Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2013-2015: Elektrický posilovač riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | 2010-2012: Systém klimatizácie, systém viacbodového/sekvenčného vstrekovania, systém airbag SRS, multifunkčný displej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: Intuitívny parkovací asistent, systém AWD, bezpečnostný pás pred kolíziou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | 2010-2012: Osvetlenie spínačov, navigačný systém, systém kontroly výšky, čistič svetlometov, odmrazovač stieračov, vyhrievané sedadlá, elektrické zadné dvere, audio systém, multifunkčný displej, systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: Osvetlenie spínačov, navigačný systém, audio systém, multifunkčný displej, systém klimatizácie, automatický multiplexový komunikačný systém, systém prenosu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Parkovacie svetlomety, bočné svetlá, zadné svetlá, svetlá evidenčného čísla, predné hmlové svetlá, ťažné zariadenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20 | 2010-2012: Systém pneumatického odpruženia elektronicky modulovaný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 30 | Elektrické sedadlo (pravá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 7,5 | Palubná diagnostika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 25 | Predné elektrické okno (pravá strana), vonkajšie zrkadlo (2013-2015) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 25 | Zadné elektrické okno (pravá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 25 | Predné elektrické okno (ľavá strana), vonkajšie zrkadlo (2013-2015) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 25 | Zadné elektrické okno (ľavá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 25 | Stierače a umývač čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Stierače a umývač čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 20 | Stierače a umývač čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 30 | Stierače a umývač čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | 2010-2012: Systém štartovania, senzor intuitívneho parkovacieho asistenta, systém AWD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: Systém viacbodového/sekvenčného vstrekovania, systém klasifikácie predných cestujúcich, systém airbag SRS, brzdové svetlá, elektronická prevodovka, systém uzamknutia riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 7,5 | 2010-2012: Systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: Ukazovatele a prístroje | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 15 | vyhrievanie sedadla (pravá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 15 | vyhrievač sedadla (ľavá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

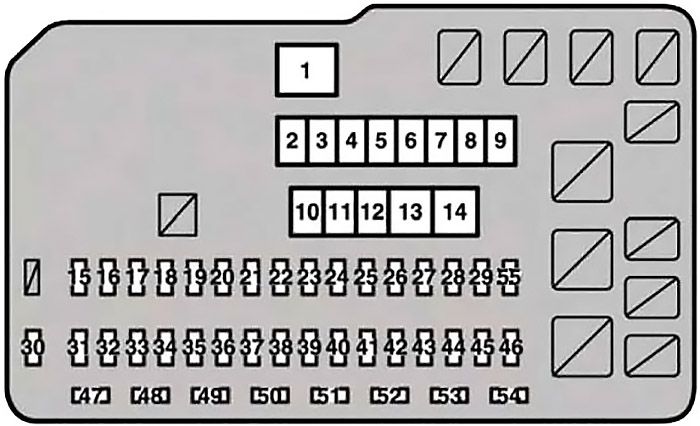

Schéma poistkovej skrinky v motorovom priestore
Stlačte jazýček a odstráňte kryt.
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 80 | Elektrické chladiace ventilátory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 50 | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 50 | 2010-2012: Systém elektronicky modulovanej pneumatickej suspensie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 50 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 40 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | 2010-2012: Systém proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: Kontrola stability vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Čistič svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Systém napájania zadných dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 50 | 2010-2012: Systém denného svietenia, A/F, H-LPRHHI.H-LP LH LO, H-LP RH LO, H-LP LH HI, KLAXÓN, S-KLAXÓN, systém multiplexovej komunikácie, systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, KLAXÓN, S-KLAXÓN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 50 | 2010-2012: Systém proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: Kontrola stability vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 60 | Elektrický posilňovač riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 140 | 2010-2012: FUEL OPN, DR LOCK, OBD, RR FOG, S/ROOF, 4WD, INVERTER, ECU IG1 č. 1, ECU IG1 č. 2, PANEL, INDICATOR č. 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: IG1 MAIN, HOLING BATT, DEICER, HOLING, STOP, RDI FAN č. 1, FILTRO, RR DEF, AIR SUS, RISCALDATORE, ABS č. 2, H-LP CLN, PBD, ECU-IG1 č. 1, ECU-IG1 č. 3, INDICATOR č. 1, ECU-IG1 č. 2, EPS, FR WIP, RR WIP, FR WASH, RR WASH, RH S-HTR, LH S-HTR, CODA, PANEL, D/L ALT B, FR FOG, FR DOOR, FL DOOR, RR DOOR, RL DOOR, PSB, P- sedadlo LH, P- sedadlo RH, TI&TE, FUEL OPN, DR LOCK, OBD, RR FOG, S/ROOF, 4WD, INVERTER, ECU-ACC, P/POINT, CIG, RADIO č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Systém audia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | 2010-2012: Systém viacbodového/sekvenciálneho vstrekovania, EFI č. 1, EFI č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: Systém viacbodového/sekvenciálneho vstrekovania, elektronická prevodovka, EFI č. 1, EFI č. 2, F/PMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Systém audia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30 | 2010-2012: Systém štartovania, IGN, INDICATOR č. 2, ECU IG č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: IGN, INDICATOR č. 2, ECU IG 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 25 | Systém napájania dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | 2010-2012: Osvetlenie prístrojov a ukazovateľov, osvetlenie palubnej dosky, navigačný systém, systém audia, systém zábavy pre zadné sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: Ukazovatele a prístroje, navigačný systém, systém audia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Havarijné ukazovatele | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | Systém audia, navigačný systém (2013-2015) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 7,5 | Systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 7,5 | 2010-2012: Systém klimatizácie, systém klasifikácie predných pasažierov, systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: Systém klimatizácie, systém klasifikácie predných pasažierov, systém audia, systém kontroly stability vozidla, elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 7,5 | 2013-2015: MAYDAY/TEL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 7,5 | 2013-2015: IMMOBI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 7,5 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | 2010-2012: Systém štartovania, systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: Systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Osvetlenie zrkadla na pohodlie, osvetlenie batožinového priestoru, vnútorné osvetlenie, osobné osvetlenie, osvetlenie stropu v dverách (2013-2015), osvetlenie priestoru nôh (2013-2015), osvetlenie prahu (2013-2015) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 7,5 | 2010-2012: Vnútorné osvetlenie, osobné osvetlenie, ovládanie sklonu a teleskopické, multiplexový komunikačný systém, ukazovatele a prístroje, elektrické okná, systém pamäte polohy vodiča, elektrické sedadlá, elektrické zadné dvere, head-up displej, systém štartovania, systém klimatizácie, systém elektrického zamykania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2013-2015: Ovládanie sklonu a teleskopické, multiplexový komunikačný systém, ukazovatele a prístroje, pamäť polohy sedenia, elektrické sedadlá, elektrické zadné dvere, head-up displej, systém štartovania, vonkajšie zrkadlo, senzor kontroly, mechanizmus otvárania garážových dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Systém viacbodového/sekvenciálneho vstrekovania, elektronická prevodovka (2013-2015) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 7,5 | 2010-2012: Stierače a umývače čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: Tempomat | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 7,5 | 2010-2012: Systém adaptívneho predného osvetlenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2013-2015: Systém klimatizácie, vyhrievanie zadného okna, kontrola stability vozidla, elektrické chladiace ventilátory | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 7,5 | Svetlá zapnutia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 7,5 | 2010-2012: Systém klimatizácie, systém AWD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | 2010-2012: Systém adaptívneho predného osvetlenia, čistič svetlometov, chladiaci ventilátor, tempomat, systém pneumatického odpruženia riadeného elektronicky, kontrola stability vozidla, integrované dynamické riadenie vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: Čistenie svetlometov, tempomat, kontrola stability vozidla, systém klimatizácie, monitor mŕtveho uhla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 10 | Systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 15 | Systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 25 | Stierače a umývače čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 7,5 | 2010-2012: Kontrola stability vozidla, integrované dynamické riadenie vozidla, svetlo stopu namontované hore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: Kontrola stability vozidla, integrované dynamické riadenie vozidla, svetlá stop, elektronická prevodovka, systém viacbodového/sekvenciálneho vstrekovania, systém kontroly zámku prevodovky, systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 20 | Batéria prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 30 | Svetlá prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 10 | 2010-2012: Kondenzátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 30 | 2010-2012: ECU IG1, BK/UPLP, OHRIEVAČ №2, AFS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2015: ECU-IG1 №6, BK/UP LP, ECU IG1 №5, ECU-IG1 №4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 15 | Pravý svetlomet (svetlomet s nízkym svetlom) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 15 | Ľavý svetlomet (svetlomet s nízkym svetlom) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 10 | 2010-2012: Svetlomet výfuku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 15 | Pravý svetlomet (svetlomet s nízkym svetlom) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 15 | Ľavý svetlomet (svetlomet s nízkym svetlom) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 10 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 20 | Systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 7,5 | Bezpečnostný klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 7,5 | Systém denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Lexus RX 350 (AL10) (2010-2015)
Lexus RX 350 (AL10) je luxusné SUV, ktoré bolo vyrábané v rokoch 2010 až 2015. Tento model je známy svojím elegantným dizajnom, pohodlným interiérom a spoľahlivým výkonom. Pod kapotou sa nachádza 3,5-litrový V6 motor, ktorý poskytuje dostatočný výkon pre každodenné jazdenie aj dlhšie cesty. RX 350 ponúka pohon predných alebo všetkých štyroch kolies, čo zaručuje skvelú trakciu v rôznych jazdných podmienkach. Vozidlo je vybavené modernými technológiami a bezpečnostnými prvkami, ktoré zvyšujú komfort a bezpečnosť cestujúcich.
Schéma poistkovej skrinky Lexus RX 350 (AL10)
Táto stránka zobrazuje schému poistkovej skrinky pre Lexus RX 350 (AL10), ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre ochranu elektrických obvodov vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkciách.
