Schéma poistiek a relé – Lexus LS 460 (XF40)

Týka sa nových vozidiel v rokoch:

2007, 2008, 2009, 2010, 2011, 2012.

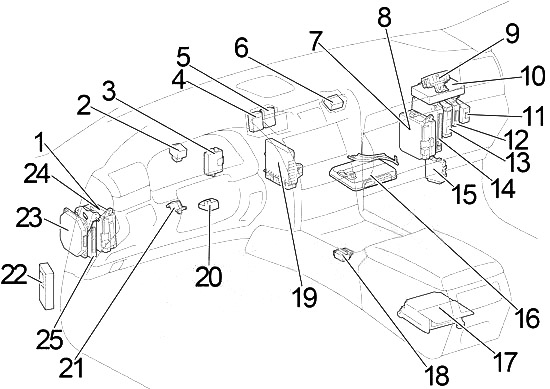

Kabína

Riadenie vľavo

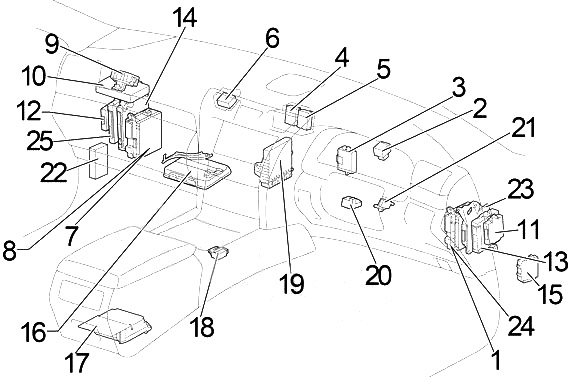

Riadenie vpravo

1. Poistková skrinka 1
2. Relé smeroviek
3. Oblasť identifikačného kódu
4. Konektor
5. Konektor
6. Konektor
7. Poistková skrinka 2
8. ECU kontrola elektrickej energie
9. ECU a prijímač upozornenia na tlak v pneumatikách
10. ECU navigácia
11. ECU dvere
12. ECU sonar vzdialenosti
13. ECU kontrola pneumatického odpruženia
14. ECU parkovacia asistencia
15. ECU AFS
16. Kontrolér ECU
17. Kontrolér centrálneho airbagu
18. ECU kontrola zámku prevodovky
19. Zosilňovač klimatizácie
20. ECU zámok riadenia
21. Kontrolér multiplex sklopný-teleskopický
22. ECU asistencia pri jazde
23. Kontrolér monitor ECU
24. Hlavné telo ECU
25. Certifikácia ECU

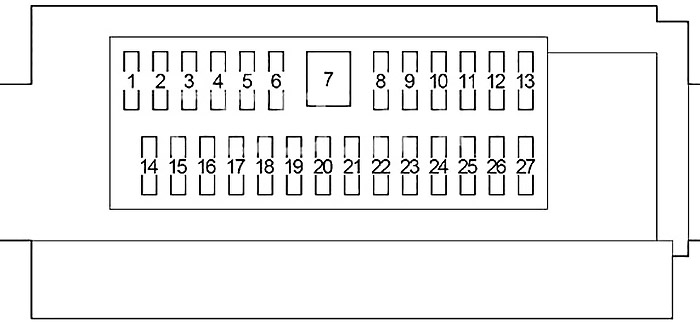

Poistková skrinka v kabíne č. 1 (strana vodiča)

Poistková skrinka sa nachádza pod prístrojovou doskou na strane vodiča. Odstráňte kryt, aby ste získali prístup k poistkám.

Číslo	Amperáže [A]	Popis
1	10	Smerovky a meradlá, nastavenie predného sedadla, nastavenie zadného sedadla, sklon a teleskopická kontrola, systém zamykania dverí, tempomat
2	10	Vnútorné osvetlenie, hodiny
3	10	Audio systém
4	10	Otváranie dverí paliva, vnútorné osvetlenie, audio systém
5	–	–
6	5	Inteligentný prístupový systém s tlačidlom na štartovanie, systém proti krádeži
7	30	Audio systém
8	20	Nastavenie sklonu a teleskopické ovládanie
9	10	Napájaný systém zamykania dverí
10	10	Zapnite svetlá signalizácie
11	25	Vnútorné osvetlenie, systém zamykania dverí, elektrické ovládanie okien
12	25	Vnútorné osvetlenie, vonkajšie zrkadlo, elektrický systém zamykania dverí, elektrické ovládanie okien, vonkajšie zrkadlo s vyhrievaním
13	5	Brzdové svetlá

14	10	Automatická prevodovka, elektrická zámka dverí, tempomat, brzdový systém, odmrazovač zadného okna, otváracia strecha, bezpečnostný pás pred kolíziou, opierka hlavy, elektrická zásuvka, smerovky, klimatizácia, audio systém
15	5	Systém tempomatu
16	15	Systém štartovania, systém klimatizácie sedadiel
17	5	Hlavné telo ECU, bezpečnostný pás pred kolíziou, systém sklopného a teleskopického riadenia, systém štartovania
18	15	Napájacia zásuvka
19	5	Systém zamykania dverí napájaný
20	–	–
21	30	Otváracia strecha
22	30	Sklopné a teleskopické ovládanie
23	5	Systém zamykania dverí napájaný
24	10	Palubný diagnostický systém
25	30	Nastavenie predného sedadla
26	20	Systém klimatizácie sedadiel
27	30	Systém klimatizácie sedadiel

Poistková skrinka v kabíne č. 2 (strana pre cestujúcich)

Poistková skrinka sa nachádza pod prístrojovou doskou na strane pre cestujúcich. Odstráňte kryt, aby ste získali prístup k poistkám.

Číslo	Amperáže [A]	Popis
1	5	Ovládanie sklopné a teleskopické, systém inteligentného prístupu so štartovaním tlačidlom, smerovky a meradlá, systém kontroly elektrickej energie, systém pripojení Lexus
2	5	Diagnostický systém palubný, systém pripojení Lexus
3	10	Elektrická zámka dverí, nastavenie predného sedadla, nastavenie zadného sedadla, VGRS, systém inteligentného prístupu s tlačidlom na štartovanie, systém štartovania, intuitívna parkovacia asistencia
4	–	–
5	20	Systém pneumatického odpruženia modulovaný elektronicky
6	10	Systém zamykania dverí napájaný
7	30	Audio systém
8	20	Systém klimatizácie, navigačný systém, systém pripojení Lexus
9	5	Systém kontroly elektrickej energie
10	5	Spínač svetlometov, stierač a umývač skla, klaksón, systém sklopného a teleskopického riadenia, elektrické ovládanie okien, systém zamykania dverí napájaný, slnečník dverí, slnečník zadný, nastavenie zadného sedadla, spínače na volante
	10	Spínač svetlometov, stierač a umývač skla, klaksón, systém sklopného a teleskopického riadenia, elektrické ovládanie okien, systém zamykania dverí napájaný, slnečník dverí, slnečník zadný, nastavenie zadného sedadla, spínače na volante
11	10	Systém zamykania dverí napájaný
12	25	Interné osvetlenie, systém zamykania dverí, elektrické ovládanie okien

13	25	Osvetlenie interiéru, zrkadlo na vonkajšej strane, systém zamykania elektrických dverí, ovládanie okien, zrkadlo na vonkajšej strane s ohrievačom
14	5	Audio systém
15	5	Systém variabilného riadenia (VGRS)
16	10	Audio systém, navigačný systém, systém elektrického zamykania dverí, VGRS, klimatizácia, opierka hlavy, bezpečnostný pás pred kolíziou, intuitívny parkovací asistent, systém upozornenia na tlak v pneumatikách
17	10	Klimatizácia sedadiel
18	15	Zapaľovač
19	5	Audio systém, navigačný systém, hodiny, systém pripojenia Lexus, tempomat
20	–	–
21	–	–
22	10	Klimatizácia
23	20	Klimatizácia sedadiel
24	30	Nastavenie predného sedadla
25	30	Nastavenie zadného sedadla
26	30	Nastavenie predného sedadla
27	30	Klimatizácia sedadiel

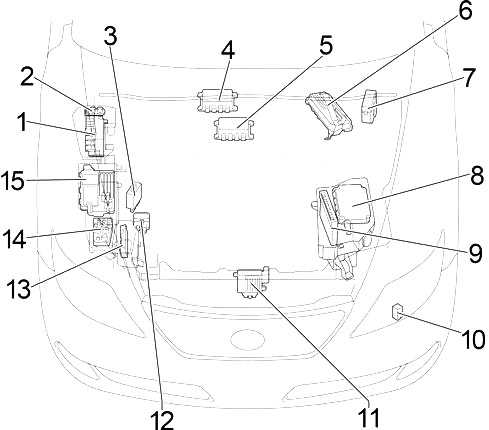

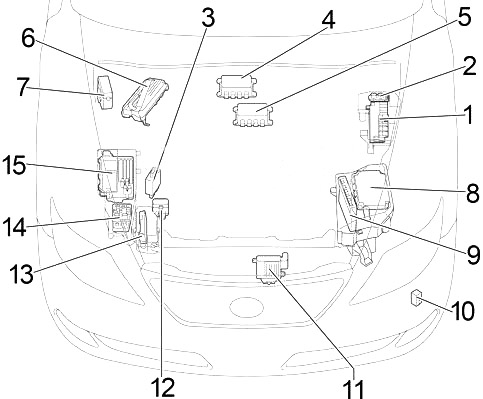

Motor

Jazda vľavo

Jazda vpravo

1. Poistková skrinka 1
2. ECU asistencia riadenia
3. Kontrolér vstrekovača (Bank 2)
4. Kontrolér vstrekovača (Bank 1)
5. ECU kontrola šmyku
6. Poistková skrinka relé 1
7. ECU kontrola prevodovky
8. ECU motor
9. Relé čistenia svetlometov
10. ECU kontrola ventilátora
11. Poistková skrinka relé 2
12. Predný kontrolér
13. Poistková skrinka 2
14. Konektorový blok
15. Konektorový blok

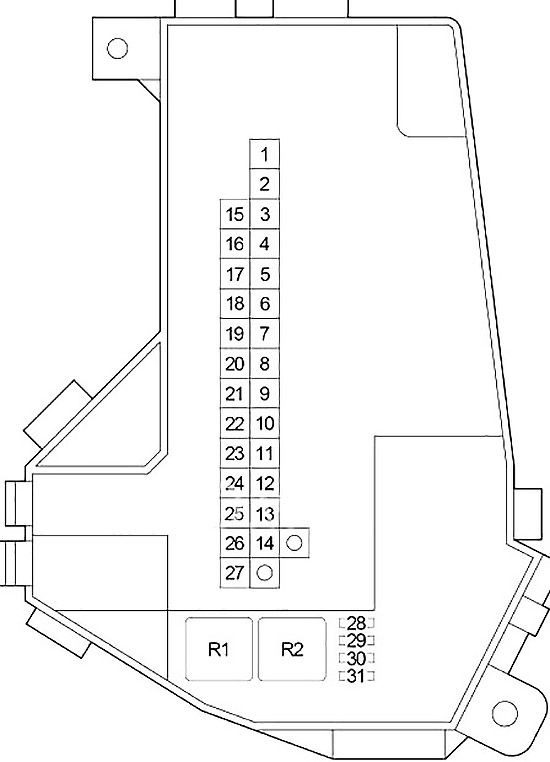

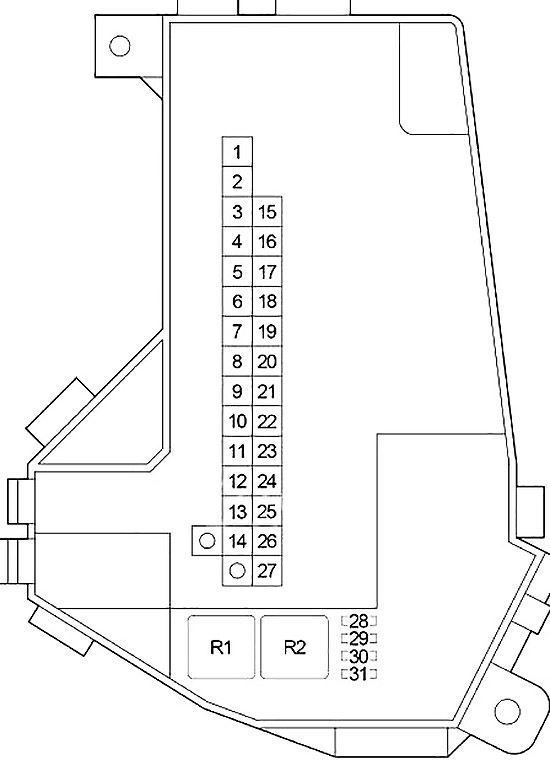

Poistková skrinka motora 1

Stlačte jazýčky a odstráňte kryt.

Jazda vľavo

Jazda vpravo

Číslo	Amperáž [A]	Popis
1	30	Produkt na čistenie svetlometov
2	50	PTC ohrievač
3	40	Ohrievač zadného okna
4	40
5	50	Systém klimatizácie
6	40	Systém elektronicky riadenej pneumatickej suspensie
7	30	Systém klimatizácie pre cestujúcich
8	50	Poistka: “PTL”, “sedadlo RL”, “B/ANC”, “FUEL OPN”, “RR S/SHADE”, “PSB”, “RR-IG1-1”, “RR-IG1-2”, “RR-IG1-3”, “RR-ACC”, “RR-CIG”, “AC100/115V”, “RR-IG1-4”
9	60	Poistka: “PTC HTR 1”, “PTC HTR 3”
60	Poistka: “PP/ zásuvka 1”, “PP/ zásuvka 2”, “A/C”, “RR zásuvka”, “PS/HTR”, “P RR S/HTR”, “P-IG1-1”, “P-IG1-2”, “P-IG1-3”, “P-IG1-4”, “P-ACC”, “P-CIG”, “AIR SUS”
10	80	Systém klimatizácie sedadiel, poistky: “OBD”, “DP/ sedadlo”, “TI&TE”, “AM1”, “S/ROOF”, “D-IG1-1”, “D-IG1-2”, “D-IG1-3”, “D-IG1-4”, “D-ACC”, “WYLOT PWR”, “PANEL”, “DS/HTR”, “S/ROOF”, “D RR S/HTR”
11	80	Poistka: “DEICER”, “WIP”, “E/G RM-IG1-1”, “E/G RM-IG1-2”, “NV-IR”, “FR FOG”, “FR CTRL ALT”, “ABS MTR1”
12	80	Elektrické ventilátory na chladenie
13	60	Systém klimatizácie sedadiel, poistky: “PP/ sedadlo 1”, “PP/ sedadlo 2”, “A/C”, “pravé sedadlo”, “P-IG1-1”, “P-IG1-2”, “P-IG1-3”, “P-IG1-4”, “P-ACC”, “P-CIG”, “AIR SUS”
	60	Poistka: “PTC HTR 1”, “PTC HTR 3”
14	180	“AIR SUS”, “HTR”, “DEFOG”, “FAN №1”, “H-LP CLN”, “PTC HTR 2”, “PTC HTR”, “RR A/C”, “E/G RM1”, “DJ/B ALT”, “PJ/B ALT”, “LUG-J/B ALT”
15	–	–
16	30	VSSR

17	40	Systém variabilného riadenia
18	40	Poistky: “P DOOR 1”, “P RR DOOR”, “AM2”, “RADIO №1”, “PD/C CUT”, “P DOOR 2”, “PMG”, “AMP”
19	40	Kondenzátor, poistka: “STOP LP 1”, “STOP LP 2”, “OGON”, “E-PKB”, “ABS MAIN 4”
20	40	Poistka: “D-DOOR 1”, “HAZ”, “D-DOOR 2”, “STR LOCK”, “STOP”, “SECURITY”, “D RR DOOR”
21	30	Poistky: “ABS MAIN 3”, “EPS ECU”, “D/C CUT 2”, “ECU-B2”
22	40	Systém viacbodového/sekvenčného vstrekovania
23	–	–
24	–	–
25	80	Poistka: “D/C CUT 1”, “FR CTRL BAT”, “EPS ECU”, “ABS MAIN 2”, “ABS MTR2”, “ST”, “H-LP RL”, “H-LP LL”
	80	DC-DC konvertor
26	80	Poistky: “VVT”, “ETCS”, “ABS MAIN 1”, “EDU1”, “EDU2”, “A/F”, “ECU-IG”, “IGN”, “INJ”, “PJ/B”
27	80	Elektrická asistencia riadenia
	80	Poistka: “D/C CUT 1”, “FR CTRL BAT”, “EPS ECU”, “ABS MAIN 2”, “ABS MTR2”, “ST”, “H-LP RL”, “H-LP LL”, “H-LP LVL”
28	5	Systém kontroly elektrického výkonu
29	25	PTC ohrievač
30	25	PTC ohrievač
31	–	–
Relé
R1	Systém pneumatického odpruženia (AIRSUS)
R2	Elektrický chladiaci ventilátor (FAN №1)

Poistková skrinka motora 2

Stlačte jazýčky a odstráňte kryt.

Číslo	Amperáže [A]	Popis
1	25	Odmlžovač predného stierača
2	30	Predný stierač
3	10	ABS, VSC, VDIM
4	25	Systém inteligentného prístupu s tlačidlom na štartovanie
5	10	EPS
6	30	Hlavné svetlá, klaksón
7	10	AFS, hlavné svetlá, svetlá na polohu, núdzové svetlá, klaksón, alarm, umývač skiel, systém výfuku, čistiaci prostriedok na svetlomety
8	10	Systém nabíjania, EPS, elektrické chladiace ventilátory, AFS
9	15	Hlavné svetlá
10	10	Brzdový systém, bezpečnostný pás pred kolíziou
11	15	Hlavné svetlá
12	10	Systém viacbodového/sekvenciálneho vstrekovania
13	10	Systém tempomatu
14	10	Systém viacbodového/sekvenciálneho vstrekovania, brzdový systém, systém airbagov
15	10	Systém viacbodového/sekvenciálneho vstrekovania, brzdové svetlá, bezpečnostný pás pred kolíziou, systém nabíjania
16	30	Poistky: “ECU-B”, “D MPX-B 1”, “D MPX-B 2”, “P MPX-B”, “RR MPX-B 1”, “RR MPX-B 2”, “KRYT”
17	10	Hlavné svetlá, svetlá na polohu, klaksón, alarm, umývač skiel, bezpečnostný pás pred kolíziou, čistiaci prostriedok na svetlomety
18	15	Systém viacbodového/sekvenciálneho vstrekovania, systém výfuku
19	25	Systém viacbodového/sekvenciálneho vstrekovania
20	20	Umývač skiel, alarm, čistiaci prostriedok na svetlomety, svetlá na polohu, bočné svetlá
21	25	Systém viacbodového/sekvenciálneho vstrekovania
22	10	Systém paliva
23	15	Predné hmlové svetlá
24	10	Systém klimatizácie, elektrické chladiace ventilátory
25	10	Xenónové svetlá, hlavné svetlá, svetlá na polohu, núdzové svetlá, klaksón, alarm, umývač skiel
26	10	Poistka: “P IG2”, “P RR-IG2”

27	–	–
28	10	Systém viacbodového/sekvenčného vstrekovania
29	–	–
30	–	–
31	–	–
32	30	Poistka: “P MPX-B”, “RR ECU-B”, “RR MPX-B1”, “RR MPX-B2”
33	5	Brzdový systém
34	10	Brzdový systém, bezpečnostný pás pred kolíziou
35	25	Systém viacbodového/sekvenčného vstrekovania, výfukový systém
36	25	Systém viacbodového/sekvenčného vstrekovania, palivový systém
37	10	Systém viacbodového/sekvenčného vstrekovania, palivový systém
38	10	Systém viacbodového/sekvenčného vstrekovania
39	30	Systém štartovania
40	50	Brzdový systém
41	50	Brzdový systém
42	40	Systém viacbodového/sekvenčného vstrekovania
Relé
R1	Zapaľovanie (IG2)
R2	Zapaľovanie (IG1)
R3	Riadiaca jednotka motora (EFI MAIN2)
R4	Otváranie obvodu (čerpadlo paliva (C/OPN))
R5	Čerpadlo paliva (F/PMP)
R6	Variabilné fázy rozvodu (VVT LH)
R7	Riadiaca jednotka motora (MAIN EFI)
R8	Štartovanie (ST CUT)
R9	Variabilné fázy rozvodu (VVT RH)
R10	Štartovanie (ST)

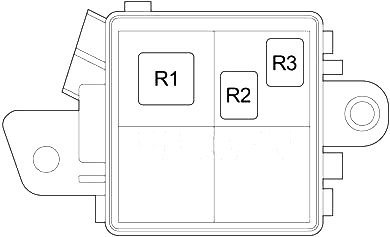

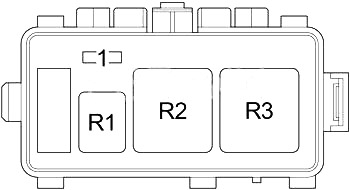

Poistková skrinka 1

Číslo	Amperáže [A]	Popis
1	–	–
Relé
R1	Ohrievač stierača predného skla (DEICER)
R2	Systém proti zablokovaniu (ABS MTR2)
R3	Ohrievač zadného skla (DEFOG)

Poistková skrinka 2

Číslo	Relé
R1	Ohrievač PTC (PTC HTR2)
R2	Ohrievač PTC (PTC HTR1)
R3	Ohrievač PTC (PTC HTR3)

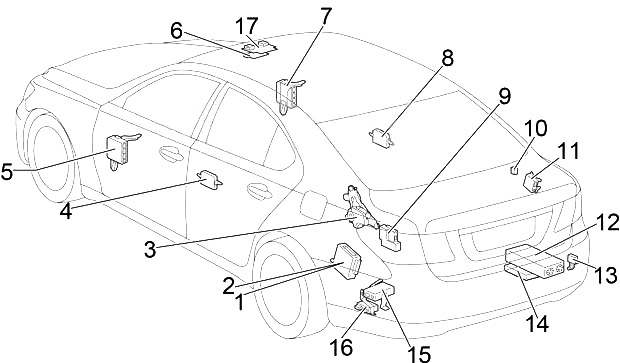

Batožinový priestor

1. Poistková skrinka
2. ECU kontrola pokrytia batožinového priestoru
3. Kontrolér zadných ľavých dverí ECU
4. Kontrolér predných ľavých dverí ECU
5. ECU kontrola posuvnej strechy
6. Kontrolér predných pravých dverí ECU
7. Kontrolér zadných pravých dverí ECU
8. Sedadlo na masáž ECU
9. Konektor pripojenia (CAN)
10. Rozpoznávanie objektov ECU
11. Zosilňovač stereo komponentov
12. Prijímač kontrola dverí
13. Kontrolér zábavy pre zadné sedadlá
14. ECU kontrola bezpečnostných pásov
15. ECU parkovacia brzda
16. ECU blokovanie zadného konektora

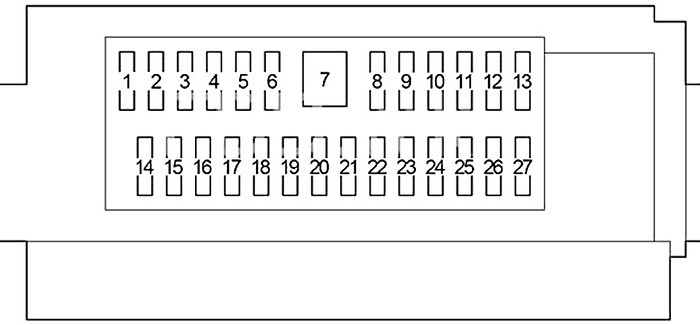

Schéma poistkovej skrinky batožinového priestoru

Odstráňte kryt na ľavej strane batožinového priestoru.

Číslo	Amperáže [A]	Popis
1	10	Audio systém, zábavný systém pre zadné sedadlá, elektrické otváranie a zatváranie batožinového priestoru
2	5	Systém zamykania dverí, nastavenie zadného sedadla, vnútorné osvetlenie, otváranie a zatváranie batožinového priestoru, alarm
3	5	–
4	–	–
5	20	Elektrický ventilátor chladenia
6	5	Elektrický ventilátor chladenia
7	30	Brzdový systém
8	5	Osvetlenie bezpečnostných pásov, svetlo batožinového priestoru
9	10	Kondenzátor
10	5	Brzdové svetlá, núdzové svetlá
	10	Brzdové svetlá, núdzové svetlá
11	10	Brzdové svetlá, vysoké brzdové svetlá
12	–	–
13	5	Zadné svetlá, osvetlenie evidenčného čísla
14	10	Systém klimatizácie sedadiel
15	10	Nastavenie zadného sedadla
16	10	Systém zamykania dverí, chladnička, systém klimatizácie
17	5	Kondenzátor, brzdový systém, nastavenie zadného sedadla
18	5	Audio systém, zábavný systém pre zadné sedadlá

O Lexus LS 460 (XF40) (2007-2012)

Lexus LS 460 (XF40) je luxusný sedan, ktorý bol vyrábaný v rokoch 2007 až 2012. Tento model je známy svojou elegantnou konštrukciou, vysokým komfortom a pokročilými technológiami. Pod kapotou sa nachádza výkonný 4,6-litrový V8 motor, ktorý poskytuje plynulý a dynamický výkon. LS 460 ponúka aj množstvo moderných funkcií, vrátane pokročilého systému riadenia, kvalitného zvukového systému a bezpečnostných prvkov, ktoré zaručujú pohodlnú a bezpečnú jazdu. Tento model je ideálnou voľbou pre tých, ktorí hľadajú kombináciu luxusu, výkonu a spoľahlivosti.

Schéma poistkovej skrinky Lexus LS 460 (XF40)

Táto stránka zobrazuje schému poistkovej skrinky pre model Lexus LS 460 (XF40). V tomto vozidle sú poistkové skrinky typicky umiestnené pod kapotou a vo vnútri kabíny, zvyčajne pod prístrojovou doskou. Diagramy na tejto stránke zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických komponentov vo vozidle.
