Schéma poistiek a relé – Lexus CT200h A10

Odpovedá vozidlám vyrobeným v rokoch:

2011, 2012, 2013, 2014, 2015, 2016, 2017.



Pre zapaľovač cigariet (zásuvky napájania) v Lexus CT200h je zodpovedná poistka č. 31 (zásuvka napájania) v poistkovej skrinke prístrojovej dosky.

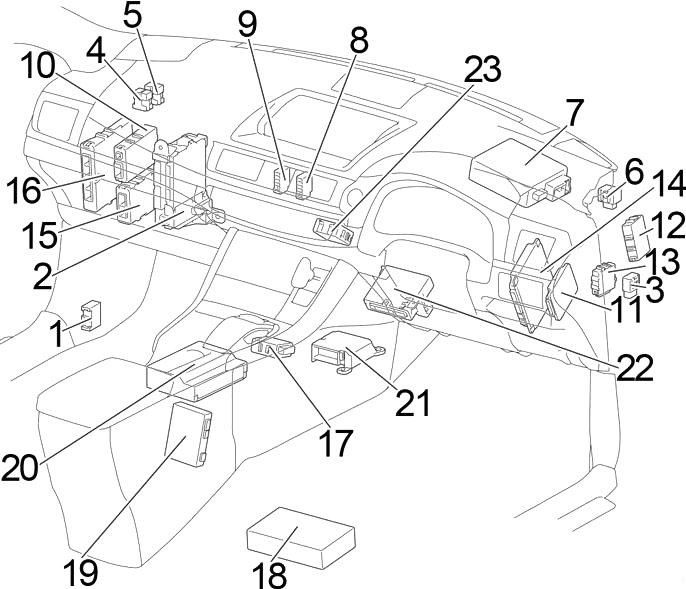

Kabína

Volant vľavo

Volant vpravo

1. Poistková skrinka №2
2. Štyri poistky / ECU hlavného tela
3. ECU kontrola svetiel brzdy
4. Štyri relé
5. Relé vyhrievania volantu (STRG HTR)
6. Aktivácia smerovky
7. ECU posilňovač riadenia
8. Konektor pre pripojenie (CAN № 1)
9. Konektor pre pripojenie (CAN № 2)
10. ECU kontrola bezpečnostných pásov
11. ECU asistenčné systémy
12. Upozornenie ECU kontroly
13. ECU vyrovnávanie svetlometov
14. ECU parkovacia asistencia
15. ECU kontrola prevodovky
16. ECU správa energie
17. Relé predného stierača
18. Zosilňovač stereo
19. ECU multimediálne rozhranie
20. Navigácia cez multimediálny modul
21. Senzor airbagu
22. Zosilňovač klimatizácie
23. RHD :  Relé kontroly dverí s dvojitým zamykaním



Štyri poistky v kabíne

Panel poistiek sa nachádza pod ľavou stranou prístrojovej dosky.



Číslo	Amperi [A]	Popis
1	10	Svetlomety (svetlomety s tlmeným svetlom), brzdové svetlá/zadné svetlá, osvetlenie evidenčného čísla, svetlá na polohe
2	10	Audio systém, spínač intuitívnej pomoci pri parkovaní, spínač rozmrazovania predného stierača, navigačný systém, otvorenie dverí nádrže, osvetlenie priestoru pre cestujúcich, spínač umývača svetlometov, spínač núdzových svetiel, klimatizácia, vonkajšie zrkadlá, spínače výberu režimu jazdy, spínač P na polohe, ovládanie osvetlenia prístrojovej dosky, indikátory polohy prevodovky, spínače vyhrievania sedadiel, spínač vyhrievaného volantu, spínač predkolízneho brzdenia
3	10	Elektronický brzdový systém, systém inteligentného prístupu s tlačidlom štartovania, systém viacbodového/sekvenciálneho vstrekovania paliva, brzdové svetlá/zadné svetlá, airbag SRS
4	7,5	Indikátory a počítadlo kilometrov
5	–	–
6	30	Stierače
7	20	Stierač a umývač zadného skla
8	15	Umývač predného skla
9	10	Klimatizácia
10	10	Spínač rozmrazovania predného stierača, automatický systém vyrovnávania svetlometov
11	–	–
12	10	Predné stierače, intuitívny asistent parkovania, elektronický brzdový systém, navigačný systém, elektrický posilovač riadenia, smerovky, núdzové svetlá, senzor náklonu a G, čistič svetlometov, vonkajšie zrkadlá, spínače výberu režimu jazdy, horný modul, predná kolízia bezpečnostných pásov, spínače vyhrievania sedadiel, spínač vyhrievaného volantu, systém upozornenia na tlak v pneumatikách, dynamický radarový tempomat
13	10	ABS, klimatizácia, automatická kontrola osvetlenia, otvorenie zadných dverí, kombinované počítadlo kilometrov, kontrola zámku dverí, dvojité zamykanie, systém imobilizéra motora, systém imobilizéra motora, systém prístupu a štartovania, predné hmlové svetlo, svetlomet, nastavenie úrovne svetlometov, čistič svetlometov, kontrola asistencie pri štarte do kopca, osvetlenie, vnútorné osvetlenie, systém automatického vypínania svetiel, pripomienka svetla, elektrické sedadlo, elektrické okno, zadné hmlové svetlo, diaľkové zrkadlo, otváracia strecha, zadné svetlo, ochrana proti krádeži, TRC, VSC, bezdrôtová kontrola zámku dverí
14	30	Otváracia strecha
15	25	Elektrické okná
16	25	Elektrické okná
17	–	–
18	25	Elektrické okná, vonkajšie zrkadlá
19	25	Elektrické okná, vonkajšie zrkadlá

20	–	–
21	10	Zadné svetlá/brzdové svetlá, elektronický brzdový systém, systém predkolízie
22	–	–
23	7,5	Zadné hmlové svetlo, zadné svetlá/brzdové svetlá
24	7,5	Otváranie dverí nádrže na palivo
25	7,5	Systém diagnostiky palubného počítača
26	30	Elektrické sedadlo
	30	Elektrické sedadlá
27	15	Predné hmlové svetlá
28	25	Dvere s dvojitým zamykaním
29	30	Elektrické sedadlo
30	30	Bezpečnostné pásy predkolízie
31	10	Vyhrievaný volant
32	25	Systém zamykania dverí napájania
33	10	Vyhrievače sedadiel
34	–	–
35	10	Vyhrievače sedadiel
36	7,5	Audio systém, navigačný systém, ventilačný modul
37	15	Napájacia zásuvka
38	10	Systém klimatizácie, spínače vonkajšieho zrkadla
39	15	Napájacia zásuvka

Štyri poistky 2

Číslo	Amperi [A]	Popis
1	–	–
2	10	Tempomat, dynamický radar tempomatu, kontrola motora, hybridný systém, systém kontroly prevodovky

Štyri relé

Číslo	Relé
R1	Otváranie dverí nádrže na palivo (FUEL OPN)
R2	Zadné hmlové svetlo (RR FOG)

Blok poistky poistka

1. ECU kontrola strechy s elektrickým ovládaním
2. Skupina ECU kontrola zrkadla vonkajšieho pravého
3. Prijímač kontrola dverí
4. Blok poistky poistka
5. Blok konektora batéria HV
6. Senzor napätia batérie
7. Skupina ECU kontrola zrkadla vonkajšieho ľavého

Číslo	Amperi [A]	Popis
1	140	ABS, tempomat, tempomat s dynamickým radarom, kontrola motora, asistencia pri štarte do kopca, hybridný systém, systém predkolíznej bezpečnosti, systém kontroly prevodovky, TRC, VSC

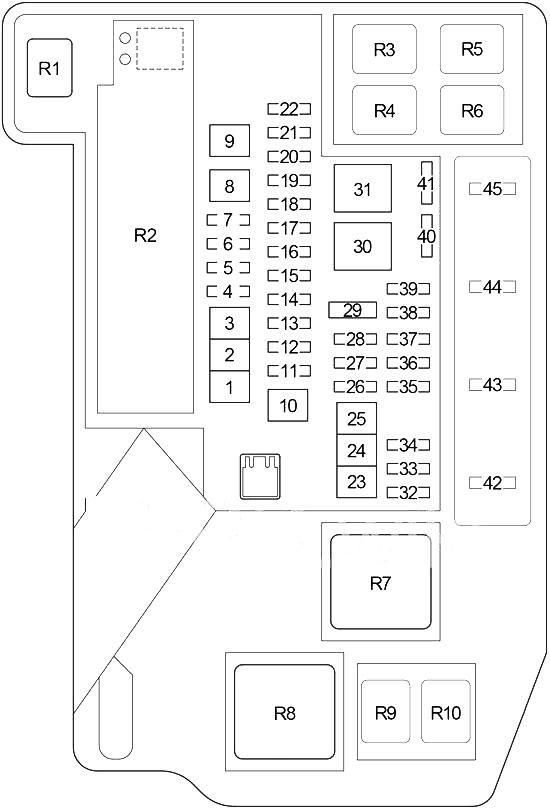

Štyri poistky v motorovom priestore

1. Štyri poistky
2. Skupina invertora s meničom
3. Relé kontroly vysávača
4. RHD: ECU kontroly šmyku s aktorom
5. LHD: ECU kontroly šmyku s aktorom
6. Modul kontroly motora



Číslo	Amperi [A]	Popis
1	50	Systém klimatizácie
2	30	Elektrické chladiace ventilátory
3	30	Elektrické chladiace ventilátory
4	15	Audio systém, navigačný systém
5	10	Alarm, navigačný systém
6	30	Chladiaci systém
7	7,5	Elektronický brzdový systém
8	–	–
9	30	Čistič svetlometov
10	30	Systém kontroly polohy P
11	30	Audio systém
12	10	Systém vstrekovania paliva viacbodový/sekvenciálny
13	30	Poistky: “PCU”, “IGCT č. 2”, “IGCT č. 3”
14	5	Inverter a menič
15	7,5	Systém kontroly polohy P, spínač polohy P
16	7,5	Systém správy energie
17	7,5	Systém inteligentného prístupu s tlačidlom štartovania
18	10	Mayday
19	10	Systém klimatizácie
20	10	Smerovky, výstražné svetlá
21	30	Audio systém
22	20	Elektronický brzdový systém
23	40	Systém kontroly polohy P, klaksón, svetlomety (dálné svetlá), cúvacie svetlá
24	30	Elektronický brzdový systém
25	30	Elektronický brzdový systém
26	20	Poistka: “H-LP RH HI”, “H-LP LH HI”
27	7,5	Systém denného svietenia

28	25	Systém zámku dverí napájanie
29	–
30	60	Poistka: “IG2”, “EFI MAIN”, “BATT FAN”
31	60	Systém elektrického posilovača riadenia
32	10	Hybridný systém
33	10	Hybridný systém, systém kontroly polohy P, systém správy energie
34	10	Systém chladenia
35	–	–
36	10	Osvetlenie batožinového priestoru, modul stropu, vnútorné osvetlenie, osobné osvetlenie, osvetlenie toalety, osvetlenie priestoru pre nohy
37	7,5	Systém inteligentného prístupu s tlačidlom štartovania, systém klasifikácie predných cestujúcich, ukazovatele a počítadlo kilometrov, vonkajšie zrkadlá, systém klimatizácie, systém pamäte polohy riadenia, elektrický posilovač riadenia, hodiny
38	10	Ľavý svetlomet (súmrakový svetlomet)
39	10	Pravý svetlomet (súmrakový svetlomet)
40	10	Systém viacbodového/sekvenciálneho vstrekovania paliva, systém výfuku, modul čerpadla s kľúčom, elektrické ventilátory chladenia
41	10	Ohrievače vonkajších zrkadiel
42	–	–
43	20	Systém viacbodového/sekvenciálneho vstrekovania paliva, systém chladenia, poistka: “EFI №2”
44	10	Ventilátor chladenia batérie
45	20	Hybridný systém, systém viacbodového/sekvenciálneho vstrekovania paliva, poistka: “MET”, “IGN”, systém správy výkonu
Relé
R1	Elektrické ventilátory chladenia (FAN №2)
R2	Integračné relé
R3	Elektrické ventilátory chladenia (FAN №3)
R4	Elektrické ventilátory chladenia (FAN №1)
R5	Systém denného svietenia (DRL)
R6	–
R7	(IGCT)
R8	Stmievače (DIM)
R9	(P CON MTR)
R10	(ENG W/P)

Číslo	Amperi [A]	Popis
1	125	Inverter a menič
