Lexus GS 300 (2005-2011) – poistková skrinka
Schéma poistiek a relé – Lexus GS 300
Týka sa nových vozidiel v rokoch:
2005, 2006, 2007, 2008, 2009, 2010, 2011.
Kabína
Riadenie vľavo
Riadenie vpravo
- ECU karoséria (vľavo)
- Poistková skrinka (vľavo)
- ECU kontrola vzdialenosti
- Aktivovať smerovku
- Monitor tlak pneumatík ECU
- Kód imobilizéra ECU
- Blok pripojenia
- Blok pripojenia
- Kontrolér kamery TV
- Upozornenie na kontrolu ECU
- ECU kontrola zdroja napájania
- ECU brána
- ECU karoséria (vpravo)
- Poistková skrinka (vpravo)
- ECU kontrola tlmiča
- Pripojovací konektor
- Kontrolér kontroly ECU
- Centrum montáže senzora airbag
- ECU kontrola zamykania prevodovky
- Zosilňovač klimatizácie
- ECU zamykanie riadenia
- ECU sklon a teleskopický
- Montáž vonkajšieho zrkadla SW
- Pripojovací konektor
- ECU otáčanie svetlometu
Poistková skrinka v kabíne č. 1 (vľavo)
Poistková skrinka sa nachádza pod prístrojovou doskou vľavo. Odstráňte kryt, aby ste sa dostali k poistkám.
| Číslo | Názov | Ampére [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Názov | Ampére [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | PRZ/ SEDILE SINISTRO | 30 | Systém napájania sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Klimatizácia | 7,5 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | televízia | 7,5 | Audio systém, systém klimatizácie, systém monitorovania spätného zrkadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | TRK OPN | 10 | Otváranie veka batožinového priestoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | LH-B | 10 | Antivírusový systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | S/DACH | 25 | Otváracia strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Názov | Ampére [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | PIATTA | 7,5 | Osvetlenie spínača volantu, audio systém, osvetlenie odkladacej schránky, osvetlenie páky automatickej prevodovky, osvetlenie centrálnej konzoly, osvetlenie spínača pre adaptívne variabilné odpruženie, osvetlenie zapaľovača cigariet, systém klimatizácie, osvetlenie spínača deaktivácie VSC, spínač výberu režimu jazdy, vyhrievanie sedadla alebo vyhrievanie a ventilácia spínačov sedadiel, osvetlenie evidenčného čísla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | CARBURANTE APERTO | 10 | Otvorenie dvierok pre tankovanie, otvorenie veka batožinového priestoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | ECU-IG LH | 10 | Systém VSC, systém ECB, senzor náklonu a G, senzor riadenia, tempomat, tempomat s dynamickým radarom, systém EPS, systém VGRS, systém monitorovania spätného pohľadu, systém pohonu všetkých kolies, predný kontrolér, otvárateľná strecha, senzor dažďa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | FR S/HTR LH | 15 | Vyhrievanie sedadla alebo vyhrievané a ventilované sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | PORTA POSTERIORE SINISTRA | 20 | Systém kontroly ľavých zadných dverí (systém zámku dverí, osvetlenie dverí, elektrické okno) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | PORTA ANTERIORE LH | 20 | Systém kontroly ľavých predných dverí (systém napájania zámku dverí, systém kontroly napájaného zrkadla, osvetlenie stropu dverí, vyhrievanie vonkajšieho zrkadla, elektrické okno) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | RAD №3 | 10 | Audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | H-LP LVL | 7,5 | AFS, automatický systém kontroly vyrovnávania svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | LH-IG | 10 | Systém nabíjania, umývač svetlometov, senzor dymu, odmrazovač zadného okna, elektrické chladiace ventilátory, systém kontroly ľavých zadných dverí, systém kontroly ľavých predných dverí, núdzové svetlá, automatická prevodovka, napínače bezpečnostných pásov, intuitívny asistent parkovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | FR WIP | 30 | Stierače a umývač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v kabíne č. 2 (pravá)
Poistková skrinka sa nachádza pod prístrojovou doskou vpravo. Odstráňte kryt, aby ste sa dostali k poistkám.
| Číslo | Názov | Ampére [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Názov | Ampére [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | PRZ/ SEDADLO PRAVÉ | 30 | Systém napájania sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | OBD | 7,5 | Systém diagnostiky na palube | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | FERMA SW | 7,5 | Zadné svetlá/brzdové svetlá, systém viacbodového/sekvenciálneho vstrekovania paliva, systém štartovania, systém EBC, systém VSC, systém zamykania prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | AM1 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | TI a TE | 20 | Nastaviteľný a teleskopický volant, systém multiplexovej komunikácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | BEZPEČNOSŤ | 7,5 | Systém inteligentného prístupu s tlačidlom štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | STR LOCK | 25 | Systém zamykania volantu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | MERACÍ PRÍSTROJ | 7,5 | Ukazovatele a meracie prístroje | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | ACC | 7,5 | Systém multiplexovej komunikácie, systém inteligentného prístupu s tlačidlom štartovania, systém monitorovania spätného zrkadla, audio systém, systém klimatizácie, ECU systém Lexus Link | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Názov | Ampére [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | CIG | 15 | Zapaľovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | USCITA PWR | 15 | Pri napájaní | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | ARIA | 20 | Systém variabilného adaptívneho odpruženia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | PORTA POSTERIORE DESTRA | 20 | Systém kontroly pravých zadných dverí (systém zámku dverí, osvetlenie dverí, elektrické okno) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | PORTA ANTERIORE DESTRA | 20 | Systém kontroly pravých predných dverí (systém napájania zámku dverí, systém kontroly napájaného zrkadla, osvetlenie stropu dverí, vyhrievanie vonkajšieho zrkadla, elektrické okno), multiplexový komunikačný systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | AM2 | 15 | Systém štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | RH-IG | 7,5 | Spínače vyhrievania sedadiel, systém kontroly pravých predných dverí, systém kontroly pravých zadných dverí, kondenzátor, kombinovaný spínač, napínače bezpečnostných pásov, intuitívna pomoc pri parkovaní | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | FR S/HTR RH | 15 | Vyhrievače a ventilátory sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | ECU-IG RH | 10 | Systém elektrického riadenia sklonu a teleskopu, multiplexový komunikačný systém, systém inteligentného prístupu so štartovaním tlačidlom, audio systém, systém klimatizácie, systém blokovania prevodovky, systém varovania tlaku pneumatík, kombinovaný spínač, predný stabilizátor, zadný stabilizátor, DC/DC menič | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

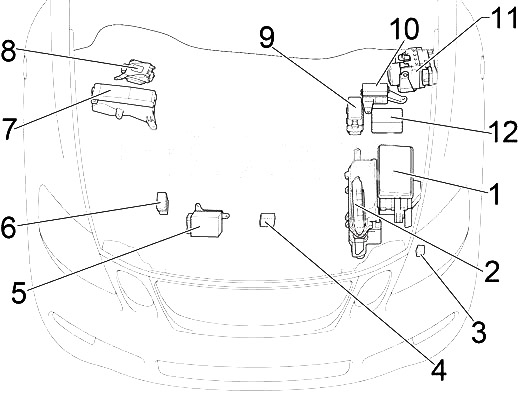

Motorový priestor
Jazda vľavo
Jazda vpravo
- Poistková skrinka 1
- ECU motora
- Relé kontrola čistenia svetlometov
- ECU ventilátora chladenia
- Kontrolér vstrekovača (EDU)
- Poistková skrinka č. 1
- Poistková skrinka č. 2
- ECU posilňovača riadenia
- 3UZ-FE: Poistková skrinka 2
- 3GR-FSE, 3GR-FE: Poistková skrinka č. 2
- 3GR-FSE, 3GR-FE: ECU kontrola šmyku s aktorom
- 3UZ-FE: ECU kontrola šmyku
