Schéma poistiek a relé – Lexus RX 300 (XU10)

Týka sa nových vozidiel v rokoch:

1999, 2000, 2001, 2002, 2003.

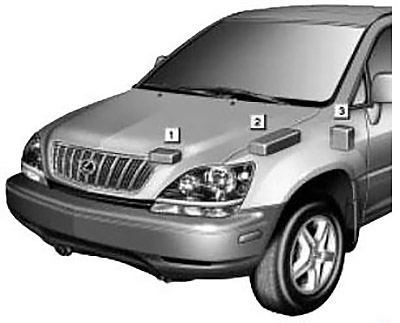

Poloha

1. Poistková skrinka motorového priestoru #1
2. Poistková skrinka motorového priestoru #2
3. Panel prístrojov na strane vodiča

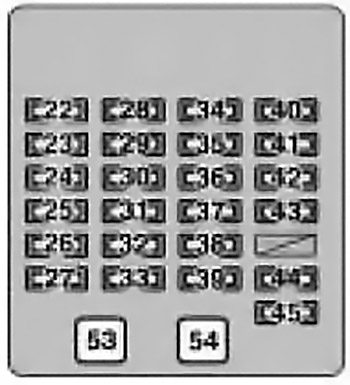

Schéma poistkovej skrinky v priestore pre cestujúcich

Poistková skrinka sa nachádza za krytom naľavo od stĺpika riadenia.

Číslo	Poistka	Ampére [A]	Popis
Číslo	Poistka	Ampére [A]	Popis
22	IGN	7,5	Systém SRS, viacbodová vstrekovanie paliva/vícebodové sekvenčné vstrekovanie;
23	RADIO č.2	7,5	Audio systém, počítač Multiplex
24	CIG	15	Zapaľovač, vonkajšie zrkadlá, systém elektrického zamykania dverí
25	ZADNÉ DVERA	20	Zamykanie zadných dverí, elektrické okno vzadu
26	VÝSTUP PWR	15	Elektrické zásuvky
27	PREDNÁ SMEROVKA	15	Hmlové svetlá
28	SRS-IG	15	Systém SRS
29	ECU-IG	15	Telefón, vnútorné zrkadlo, systém prevencie zablokovania bŕzd, systém kontroly trakcie, multifunkčný displej
30	TERGICRISTALLO	25	Stierače
31	PREDNÉ DVERA	20	Zamykanie predných dverí, elektrické okno vpredu
32	P PREDNÉ	20	Zamykanie predných dverí, elektrické okno vpredu
33	STRECHA	20	Otváracia strecha
34	KÚRENIE	15	Systém klimatizácie

Číslo	Poistka	Ampér [A]	Popis
35	MISURATORE	7,5	Počítač multiplex, indikátory pripomienky na servis
36	PR WIP	15	Zadný stierač
37	FRENO	20	Brzdové svetlá, vysoké brzdové svetlo, systém prevencie zablokovania, systém kontroly trakcie
38	OBD	7,5	Systém diagnostiky na palube
39	SEDILE HTR	15	Systém vyhrievania sedadiel
40	AVVIATORE	7,5	Systém štartovania
41	LAVATRICE	10	1999: Umývačka
		20	2000-2003: Umývačka
42	RR FRENO	7,5	Žiadny obvod
43	FR DEF	20	Zadné okno a vonkajšie zrkadlo – odmrazovanie
44	CODA	10	Zadné svetlá, bočné pozičné svetlá, svetlá evidenčného čísla, parkovacie svetlá
45	PANNELLO	7,5	Osvetlenie prístrojovej dosky
53	AM1	40	Systém zapaľovania
54	POTENZA	30	Elektrické sedadlá

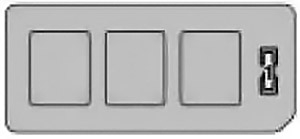

Poistková skrinka motorového priestoru 1

Číslo	Poistka	Ampér [A]	Popis
1	DRL	7,5	Systém denného svietenia

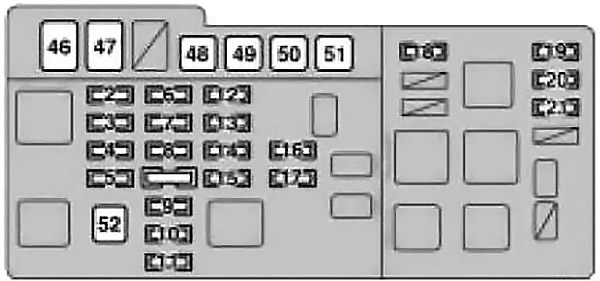

Poistková skrinka motorového priestoru 2

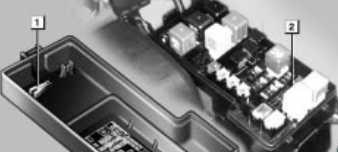

1. Nástroj na vyberanie
2. Poistka na výmenu

Číslo	Poistka	Ampére [A]	Popis
Číslo	Poistka	Ampére [A]	Popis
2	RIMORCHIO	20	Svetlá prívesu
3	H-LP R BASSO	15	Pravý svetlomet (tlmené svetlo)
4	H-LP L BASSO	15	Ľavý svetlomet (tlmené svetlo)
5	RISCHIO	15	Havarijné svetlá, smerovky
6	AM2	20	Systém štartovania
7	TEL	15	Telefón
8	FL PORTA	20	Systém zamykania dverí napájania
9	RISERVA	7,5	Rezervná poistka
10	RISERVA	15	Rezervná poistka
11	RISERVA	25	Rezervná poistka
12	ALT-S	7,5	Systém nabíjania
13	CLACSON	10	Systém proti krádeži, Klaksón
14	EFI	20	Systém viacbodového vstrekovania/sekvenciálne viacbodové vstrekovanie

Číslo	Poistka	Ampér [A]	Popis
15	KRYT	10	Osvetlenie interiéru, svetlá na privítanie, svetlá pre nohy, osobné zadné svetlo, smerovky a meracie prístroje, mnoho displejov
16	ECU-B	7,5	Multiplexový počítač
17	RAD č.1	25	Audio systém
18	ABS 3	7,5	Systém prevencie zablokovania kolies
19	H-LP P PRAVÝ	15	Pravý svetlomet (diaľkové svetlo)
20	H-LP Ľ ALTO	15	Ľavý svetlomet (diaľkové svetlo)
21	A/F HTR	25	Senzor pomeru vzduch-palivo
46	ABS	60	Systém prevencie zablokovania kolies
47	ALT	140	Systém nabíjania
48	RDI	40	Systém ventilácie chladiča
49	CDS	40	Systém ventilácie chladiča
50	DEF RR	30	Odmlžovanie zadného okna a vonkajšieho zrkadla
51	KÚRENIE	50	Ventilátor
52	HLAVNÝ	50	Systém štartovania
