Schéma poistiek a relé – Lexus SC 430 (Z40)

Týka sa nových vozidiel v rokoch:

2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

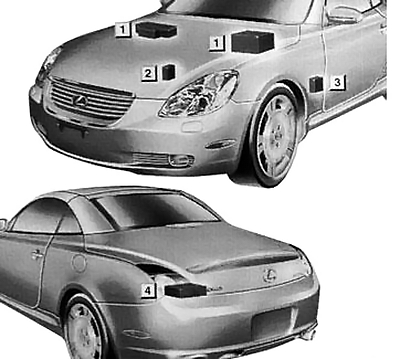

Poloha poistkovej skrinky

1. Motorový priestor (ľavý/pravý)
2. Bočný panel pre cestujúcich
3. Bočný panel na strane vodiča
4. Batožinový priestor

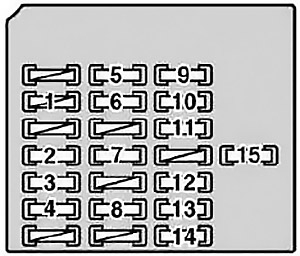

Poistková skrinka v kabíne č. 1 (na strane vodiča)

Potiahnite gombík a odstráňte kryt.



Číslo	Amperáže [A]	Popis
1	15	Ovládanie sklopné a teleskopické
2	5	Systém klimatizácie, audio systém, osvetlenie priestoru pre cestujúcich, displej informácií o cestovaní, zapaľovač cigariet, elektronický systém riadenia klapky
3	15	Hmlové svetlá, spínač svetlometov
4	30	Systém napájania sedadiel
5	10	Ukazovatele a meradlá, čistič svetlometov, nabíjací systém, systém napínačov bezpečnostných pásov
6	7,5	Ovládanie sklopné a teleskopické, systém zamykania dverí, systém SRS, systém napájania sedadiel
7	30	Stierač predného skla
8	15	Pri bode napájania
9	7,5	Systém diagnostiky palubného počítača
10	5	Zdroj napájania
11	7,5	2001-2005: Systém kontroly trakcie vozidla
		2005-2010: Systém kontroly stability vozidla
12	7,5	2001-2005: Systém proti krádeži
		2005-2010: Systém viacbodového/sekvenciálneho vstrekovania
13	7,5	Zadné svetlá, bočné pozičné svetlá, parkovacie svetlá, spínač svetlometov
14	5	Brzdové svetlá
15	10	Systém klimatizácie

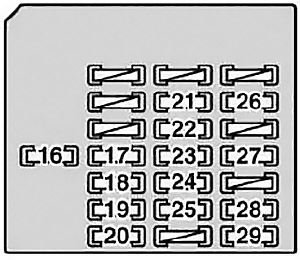

Poistková skrinka v kabíne č. 2 (strana pre cestujúcich)

Potiahni za gombík a odstráň kryt.

Číslo	Amperáže [A]	Popis
16	7,5	SRS
17	7,5	Zamknutie dverí, zamknutie riadenia, systém napájania sedadiel, skladací tvrdý strešný systém, imobilizér motora
18	7,5	Nastaviteľné a teleskopické ovládanie, spínač svetlometov, spínač stieračov a umývača skiel, spínač smeroviek
19	7,5	Vnútorné osvetlenie, osobné osvetlenie, osvetlenie motorového priestoru, osvetlenie nôh, osvetlenie spínača motora, osvetlenie batožinového priestoru, anténa, systém otvárania dverí garáže, audio systém
20	7,5	Indikátory a meradlá, systém kontroly trakcie vozidla, systém upozornenia na tlak v pneumatikách
21	5	2001-2005: Systém vyrovnávania svetlometov
	10	2005-2010: Systém vyrovnávania svetlometov
22	10	Systém zamknutia prevodovky, vykurovanie sedadiel, displej informácií o jazde, anténa, vnútorné zrkadlo, systém proti krádeži
23	20	Vykurovanie sedadiel
24	10	Audio systém, displej informácií o jazde, lampička na upozornenie na bezpečnostný pás, systém zamknutia prevodovky
25	15	Zapaľovač
26	20	Umývač čelného skla
27	5	Systém klimatizácie
28	30	Systém napájania sedadiel
29	5	TV, navigačný systém

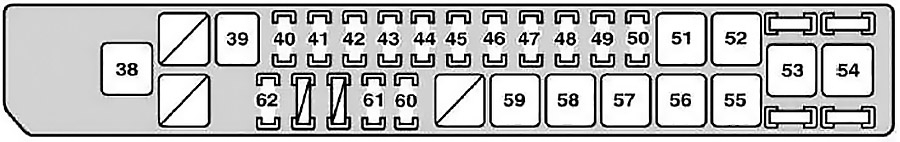

Poistková skrinka motora č. 1 (pravá)

Stlačte jazýčky a odstráňte kryt.

Číslo	Amperáže [A]	Popis
38	20	Systém vstrekovania viacbodového/sekvenciálneho
39	50	Svetlomety (osvetlenie polohy)
40	20	Systém vstrekovania viacbodového/sekvenciálneho
41	25	Elektrické okná, elektrické dvere, elektrické zrkadlá, odmrazovač vonkajších zrkadiel, osvetlenie stropu v dverách
42	25	Elektrické okná, elektrické dvere, elektrické zrkadlá, odmrazovač vonkajších zrkadiel, osvetlenie stropu v dverách
43	15	Všetky prvky v poistkách “DOME”, “MPX-B1”, “MPX-B2” a “MPX-B3”
44	15	Smerovky, výstražné svetlá
45	15	Systém vstrekovania viacbodového/sekvenciálneho
46	10	Klaksón, spínač svetlometov
47	30	Audio systém
48	5	Telefón
49	5	Systém nabíjania

50	25	Systém viacbodového/sekvenciálneho vstrekovania
51	30	Všetky prvky v poistkách “ST” a “IG2” a v systéme štartovania
52	40	Systém prevencie zablokovania kolies
53	140	Systém nabíjania
54	60	Systém prevencie zablokovania kolies
55	50	Systém klimatizácie
56	50	Všetky prvky v “ODFOG”, “TETTO DESTRO”, “TETTO SINISTRO”. “LUG DESTRO”, “LUG SINISTRO”. “P-TACA”. Poistky “LCE LP” a “FUEL OPN”
57	30	Čistič svetlometov
58	40	Systém klimatizácie
59	40	Systém klimatizácie
60	15	Pravý svetlomet (osvetlenie polohy)
61	15	Ľavý svetlomet (osvetlenie polohy)
62	20	Svetlomet (diaľkové svetlá), spínač svetlometov

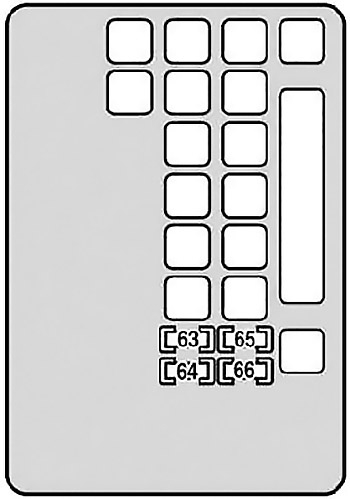

Poistková skrinka komory motora č. 2 (ľavá)

Stlačte jazýčky a odstráňte kryt.

Číslo	Amperáže [A]	Popis
63	7,5	Systém štartovania
64	10	Systém viacbodového/sekvenciálneho vstrekovania, systém kontroly emisií
65	5	Systém viacbodového/sekvenciálneho vstrekovania, systém proti zablokovaniu, systém kontroly trakcie, systém kontroly stability vozidla, tempomat
66	5	Systém viacbodového/sekvenciálneho vstrekovania

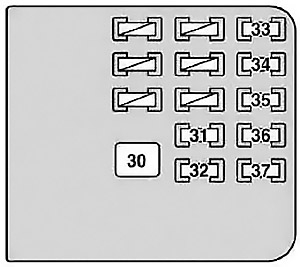

Schéma poistkovej skrinky batožinového priestoru

Potiahni za jazýček a odstráň kryt.

Číslo	Amperáže [A]	Popis
30	30	Ohrievač zadného skla
31	7,5	Osvetlenie evidenčného čísla
32	20	Systém uzamykania skladacej pevnej strechy
33	10	Otváranie nádrže na palivo
34	20	Systém uzamykania skladacej pevnej strechy
38	20	Bočné okná
36	20	Systém uzamykania batožiny
37	20	Systém uzamykania batožiny

O Lexus SC 430 (Z40) (2001-2010)

Lexus SC 430 (Z40) je luxusný kabriolet, ktorý bol vyrábaný v rokoch 2001 až 2010. Tento model sa vyznačuje elegantným dizajnom a vysokou úrovňou komfortu. Pod kapotou sa nachádza výkonný 4.3-litrový V8 motor, ktorý poskytuje plynulú jazdu a dostatočný výkon pre dynamickú jazdu. Lexus SC 430 je známy svojou spoľahlivosťou a kvalitným spracovaním, čo z neho robí obľúbenú voľbu medzi milovníkmi luxusných vozidiel. Interiér vozidla je vybavený prémiovými materiálmi a modernými technológiami, ktoré zaručujú pohodlie a bezpečnosť počas jazdy.

Schéma poistkovej skrinky Lexus SC 430 (Z40)

Táto stránka zobrazuje schému poistkovej skrinky pre model Lexus SC 430 (Z40). V tomto vozidle sú poistkové skrinky umiestnené typicky pod kapotou a v interiéri, zvyčajne v blízkosti palubnej dosky. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej schéme a správne ju udržiavať.
