Schéma poistiek a relé – Lexus ES 350 (XV40)

Týka sa vozidiel vyrobených v rokoch:

2006, 2007, 2008, 2009, 2010, 2011, 2012.

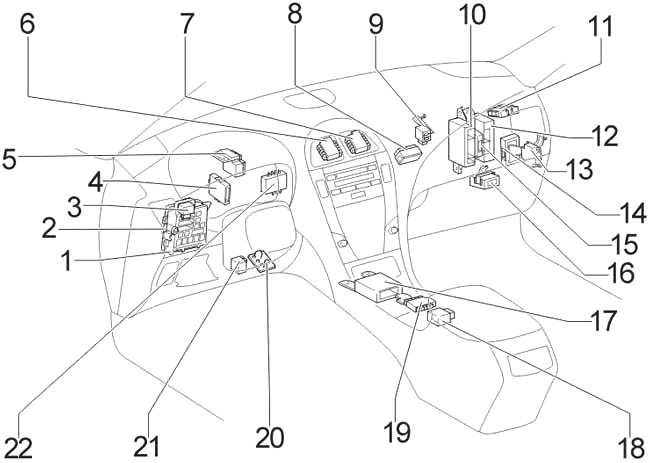

Kabína

1. Poistková skrinka
2. Hlavná riadiaca jednotka ECU
3. Aktivuje signál indikácie
4. ECU rotujúceho reflektora
5. J/B №3
6. Konektor pripojenia №1
7. Konektor pripojenia №2
8. J/B №4
9. Relé predných stieračov
10. Zosilňovač klimatizácie
11. ECU ovládania vonkajšieho zrkadla
12. Certifikácia ECU
13. Aktívny kontrolór montáže motora ECU
14. ECU kontroly vzdialenosti
15. ECU brány
16. ECU varovania tlaku pneumatík
17. Centrum montáže senzora airbagu
18. ECU kontroly uzamknutia prevodovky
19. Konektor pripojenia №3
20. ECU uzamknutia riadenia
21. ECU sklonu a teleskopického
22. Pole identifikačného kódu

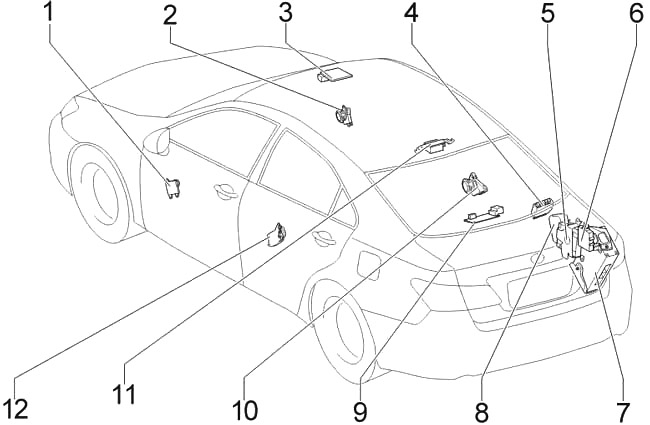

1. ECU okna napájania (predné ľavé)
2. ECU elektrického okna (predné pravé)
3. ECU ovládania posuvnej strechy
4. Konektor pripojenia №4
5. ECU kontroly bezpečnostných pásov
6. Varovanie ECU o check-in
7. Zosilňovač komponentu stereo
8. Prijímač kontroly dverí
9. Relé zadného slnečníka
10. ECU elektrického okna (zadné pravé)
11. Anténa varovania tlaku pneumatík a prijímač
12. ECU elektrického okna (zadné ľavé)

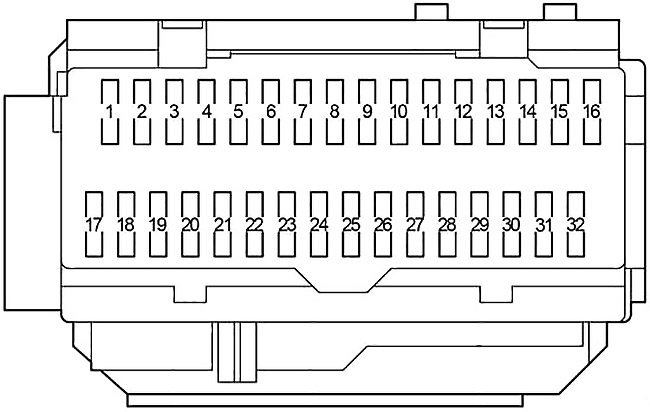

Schéma poistkovej skrinky prístrojovej dosky

Poistková skrinka sa nachádza pod prístrojovou doskou. Odstráňte kryt, aby ste sa dostali k poistkám.

Číslo	Amperáž [A]	Popis
1	25	Elektrické okno zadné pravé
2	25	Elektrické okno zadné ľavé
3	7,5	Otváranie nádrže na palivo
4	15	Predné hmlové svetlá
5	7,5	Palubný diagnostický systém
6	7,5	Povolenia ECU
7	10	Brzdové svetlá
8	30	Nastaviteľné a teleskopické ovládanie
9	–	Nepoužíva sa
10	–	Nepoužíva sa
11	7,5	Klimatizačný systém
12	25	Elektrické okná
13	25	Hlavné telo ECU
14	30	Otváracia strecha
15	15	Predné a zadné pozičné svetlá, zadné svetlá, svetlá evidenčného čísla

16	7,5	Spínač podsvietenia
17	10	Otváracia strecha, vykurovače sedadiel, elektrické okná, hodiny, automatický stierač, elektrické chladiace ventilátory, systém pamäte polohy vodiča, systém pamäte polohy sedačky
18	7,5	Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, systém asistencie pri brzdení, systém tempomatu, brzdové svetlá, systém kontroly zamykania prevodovky
19	10	Systém klimatizácie, odmrazovač zadného okna
20	10	Umývač predných svetlometov
21	20	Vykurovače sedadiel, systém klimatizácie
22	10	Havarijné svetlá, cúvacie svetlá, zadný slnečník, nabíjací systém
23	25	Stierače
24	7,5	Systém vyrovnávania svetlometov
25	–	Nepoužíva sa
26	10	Systém viacbodového/sekvenciálneho vstrekovania, systém airbagov SRS, systém zamykania riadenia
27	7,5	Odmery
28	7,5	Hodiny, hlavná jednotka ECU
29	20	Zapaľovač
30	20	Napájacia zásuvka
31	7,5	Audio systém
32	15	Odmrazovače vonkajších zrkadiel

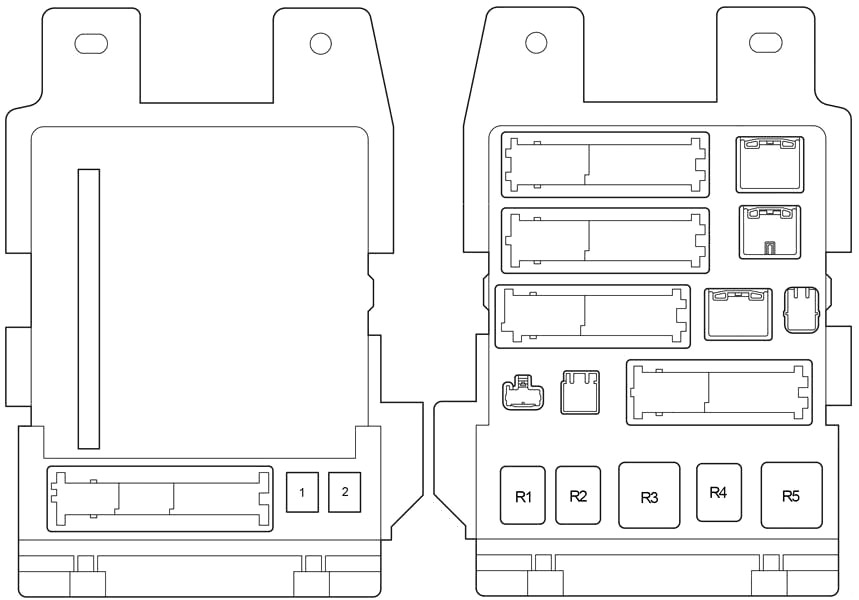

Číslo	Amperáž [A]	Popis
1	30	Elektrické sedadlá
2	30	Elektrické okná
Relé
R1	Hmlové svetlá
R2	Zadné svetlá
R3	Príslušenstvo
R4	Zapaľovanie
R5	Zapaľovanie

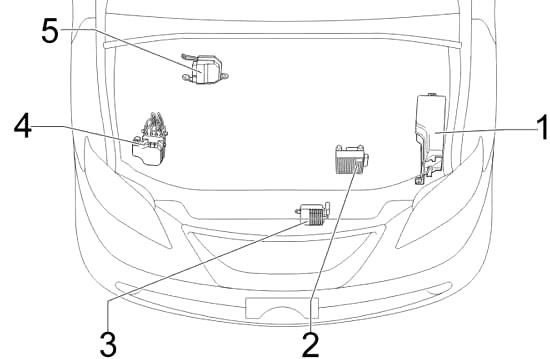

Motorový priestor

1. Poistková skrinka
2. ECU riadenia prevodovky
3. ECU chladiaceho ventilátora
4. ECU riadenia trakcie s aktorom
5. Modul riadenia motora

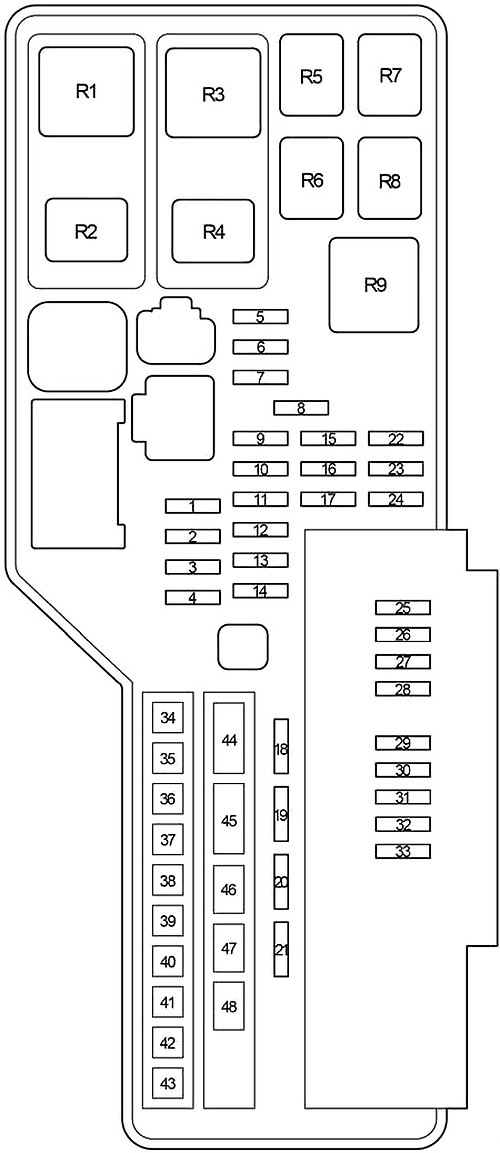

Schéma poistkovej skrinky v motorovom priestore

Stlačte západky a odstráňte kryt.

Číslo	Amperáže [A]	Popis
1	10	Kondenzátor alternátora
2	10	Zadné hmlové svetlo
3	–	Nepoužíva sa
4	–	Nepoužíva sa
5	7,5	Systém štartovania
6	7,5	Systém nabíjania
7	10	Systém Mayday
8	–	–
9	15	Systém klimatizácie
10	10	Ovládacie elektrické madlá
11	10	Systém elektronickej kontroly škrtacej klapky
12	15	Zapni svetlá signalizácie
13	20	Systém viacbodového/sekvenciálneho vstrekovania, SMEROVKA č. 2, poistky IGN
14	20	Systém blokovania riadenia
15	10	Vnútorné osvetlenie, prístroje, osvetlenie priestoru
16	10	Povolenia ECU
17	15	Audio systém
18	25	Systém blokovania dverí napájania
19	30	Audio systém
20	30	Audio systém
21	30	EFI č. 2, EFI č. 3 poistky, systém napájania, systém ECT
22	–	Nepoužíva sa
23	10	Systém viacbodového/sekvenciálneho vstrekovania
24	15	Systém viacbodového/sekvenciálneho vstrekovania
25	7,5	Klaksón
26	20	Systém viacbodového/sekvenciálneho vstrekovania

27	10	Metre
28	10	Systém viacbodového/sekvenciálneho vstrekovania, systém ECT
29	10	Klaksón
30	15	Pravý svetlomet (tlmené svetlá)
31	15	Ľavý svetlomet (tlmené svetlá)
32	15	Pravý svetlomet (diaľkové svetlo)
33	15	Ľavý svetlomet (diaľkové svetlo)
34	50	Systém klimatizácie
35	50	Systém proti zablokovaniu, systém kontroly stability vozidla
36	50	Elektrické chladiace ventilátory
37	30	Systém proti zablokovaniu, systém kontroly stability vozidla
38	50	Ohrievač zadného okna
39	30	Elektrické sedadlo
40	30	Žiadny obvod
41	–	Nepoužíva sa
42	–	Nepoužíva sa
43	30	Bezpečnostný pás pred kolíziou
44	120	PSB, H-LP CLN, PP/ Sedadlo , RR DEF, ABS №2, FAN MAIN, ABS №1, HTR, RR FOG, RR DOOR RH, RR DOOR LH, FUEL OPN, FR FOG, OBD, STOP, TI e TE, A/C, PWR, PORTA №2, S/ROOF, SMEROVKA №2, NAPÁJANIE, Poistky P / Sedadlo
45	–	Nepoužíva sa
46	–	Nepoužíva sa
47	–	Nepoužíva sa
48	30	Systém štartovania
Relé
R1	VSC №2
R2	VSC №1
R3	Elektrický chladiaci ventilátor
R4	Brzdové svetlá alebo zadné hmlové svetlá
R5	Štartovanie (ST)
