Schéma poistiek a relé – Lexus ES 300

Vzťahuje sa na vozidlá vyrobené v rokoch:

2001, 2002, 2003, 2004, 2005, 2006.

Kabína

1. Poistková skrinka
2. ECU karoséria
3. ECU kontrola absorpcie
4. Zosilňovač kľúča transponder
5. Jednotka riadenia klimatizácie
6. Rádio a prehrávač s displejom
7. ECU proti krádeži
8. Zosilňovač stereo (okrem MARK LEVINSON)
9. ECU kontrola trakcie
10. Modul riadenia motora
11. Strana pasažiera J/B
12. ECU pamäť zrkadla
13. ECU kontrola úrovne predných svetlometov
14. ECU kontrola blokovania prevodovky
15. Modul senzora airbag
16. Relé stierača
17. Relé smeroviek

1. Náraz J/B
2. ECU a motor pre kontrolu otváracieho strešného okna
3. ECU predné dvere pasažiera
4. ECU zadné pravé dvere
5. Relé kontrola závesnej clony zadnej
6. Zosilňovač stereo (MARK LEVINSON)
7. ECU navigácia
8. Telefón
9. Senzor poruchy svetiel
10. ECU zadné ľavé dvere
11. Kontrola dverí vodiča

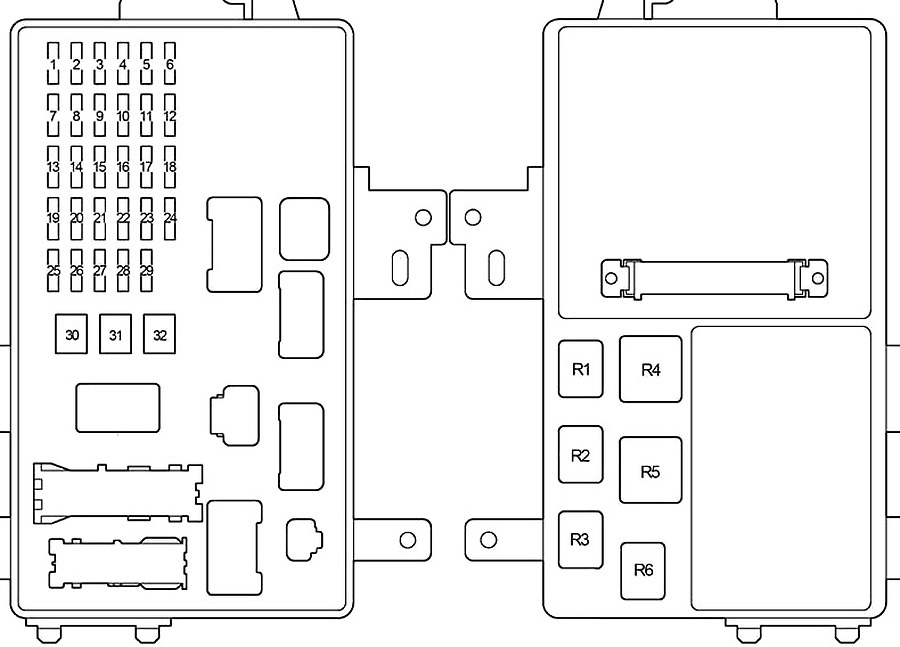

Schéma poistková skrinka prístrojovej dosky

Poistková skrinka sa nachádza za krytom naľavo od stĺpika riadenia.

Číslo	Amperi [A]	Popis
1	10	Systém komunikácie Multiplex (systém elektrického zamykania dverí, bezpečnostný systém, systém automatického zamykania dverí, systém automatického ovládania osvetlenia, systém oneskoreného vypnutia svetlometov, systém automatického deaktivovania zadných svetiel, systém osvetleného vstupu, systém denného svietenia, systém bezdrôtového diaľkového ovládania) systém klimatizácia, elektronicky modulovaná odpruženie, systém pamäte polohy riadenia, systém pamäte polohy predného cestujúceho
2	7,5	Osvetlenie spínača zapaľovania, vnútorné osvetlenie, osobné osvetlenie, osvetlenie nôh, osvetlenie stropu dverí, osvetlenie batožinového priestoru, osvetlenie prázdne, mechanizmus otvárania garážových dverí, hodiny, indikátor vonkajšej teploty, multifunkčný displej
3	15	Zapaľovač
4	5	Elektrické spätné zrkadlá, hodiny, multifunkčný displej, systém pamäte polohy vodiča, systém pamäte polohy predného cestujúceho
5	10	Audio systém, navigačný systém
6	15	Napájacia zásuvka
7	20	Audio systém, navigačný systém
8	10	Indikátory a meradlá, hodiny, indikátor vonkajšej teploty, multifunkčný displej, systém blokovania prevodovky
9	10	Systém airbag SRS, elektrické ovládanie okien, systém proti zablokovaniu, elektronicky modulovaná odpruženie, systém pamäte polohy vodiča, systém pamäte polohy predného cestujúceho
10	25	Stierače
11	10	Systém klimatizácia
12	10	Ohrievač spätného zrkadla
13	5	Systém štartovanie
14	15	Predné hmlové svetlá
15	15	Závesná clona zadná
16	10	Automatické spätné zrkadlo proti oslneniu, kompas, svetlá na cúvanie, automatický systém ovládania osvetlenia, automatický systém vyrovnávania svetlometov, tempomat, svetlá upozornenia na bezpečnostný pás
17	10	Osvetlenie priestoru odkladacej schránky, osvetlenie konzoly, hodiny, indikátor vonkajšej teploty, multifunkčný displej, osvetlenie prístrojovej dosky, osvetlenie prístrojového panelu
18	10	Zadné svetlá, parkovacie svetlá, svetlá evidenčného čísla
19	20	Elektrické ovládanie okna zadného cestujúceho (ľavá strana)

20	20	Systém blokovania dverí pre cestujúcich vpredu, elektrické okno pre cestujúcich vpredu
21	7,5	Systém diagnostiky palubného počítača
22	20	Ventilátory/ohrev sedadiel
23	15	Umývač svetlometov vpredu
24	10	Elektrické ventilátory chladenia
25	15	Brzdové svetlá, vysoké brzdové svetlo
26	5	Otváranie dverí nádrže na palivo
27	25	Systém komunikácie Multiplex (systém elektrických zámkov, systém automatického zamykania dverí, systém bezdrôtového diaľkového ovládania)
28	25	Audio systém
29	20	Elektrické ovládanie okna pre cestujúcich vzadu (pravá strana)
30	30	Elektrické sedadlá, systém pamäte polohy vodiča, systém pamäte polohy sedadla pre cestujúcich vpredu
31	30	Systém zamykania dverí vodiča, elektrické okno vodiča, elektrická strecha
32	40	Ohrievač zadného okna
Relé
R1	Hmlové svetlá
R2	Zadné svetlá
R3	Relé príslušenstva
R4	Ohrievač zadného okna
R5	Zapaľovanie (IG1)
R6	Nepoužíva sa

Motor

1. Poistková skrinka
2. Kontrola svetlometu vľavo
3. Skrinka relé ABS
4. Riadiaca jednotka kontrola svetlometu vpravo
5. Riadiaca jednotka kontrola trakcie s aktuátorom

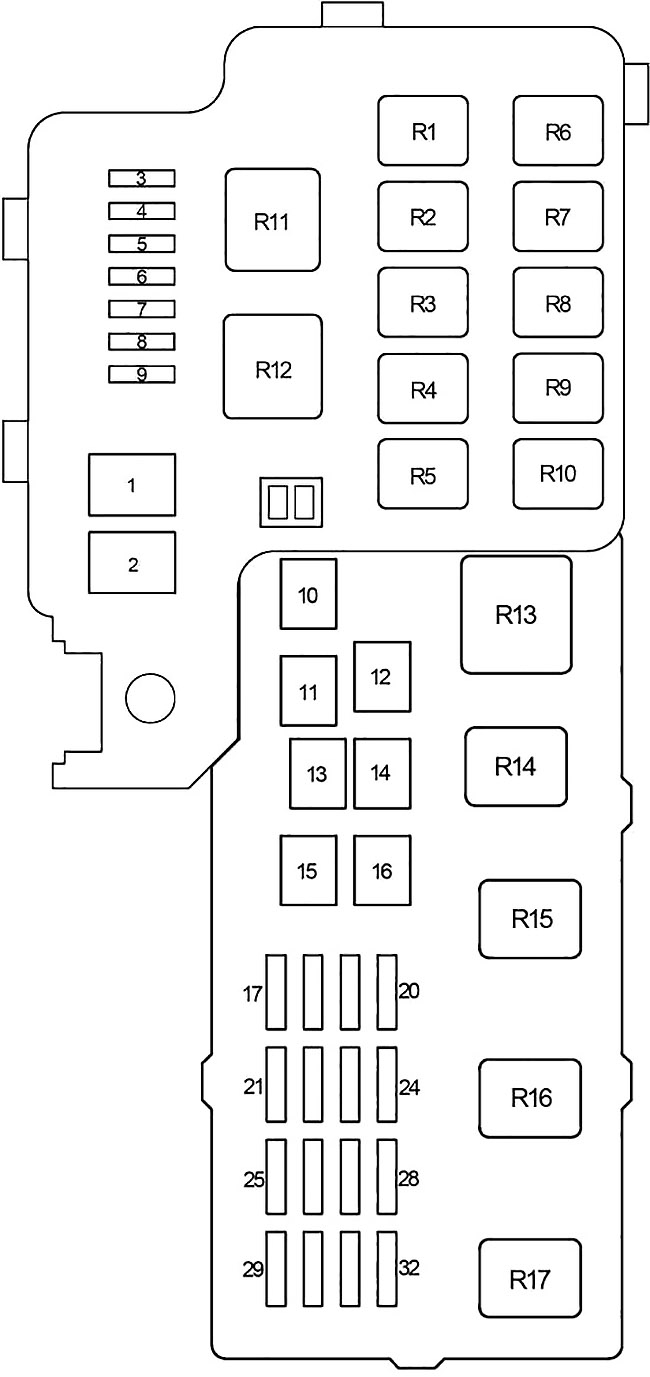

Schéma poistkovej skrinky motorový priestor

Číslo	Amperi [A]	Popis
1	120	Všetky komponenty v “DEF”, “PWR №1”, “PWR №2”, “PWR №3”, “PWR №4”, “STOP”, “PORTA №2”, “OBD”, “ Sedile PWR ”, “CARBURANTE APERTO”, “NEBBIA”, “AMP”, “PANNELLO”, “CODA”, “AM1”, “CIG”, “PUNTO ALIMENTAZIONE”, “RAD №2”, “ECU-ACC”, “INDICATORE1”, Poistky “GAUGE2”, “ECU-IG”, “TERGICRISTALLO”, “SPRAY”, “HTR (10 A)”, “ sedile HTR” a “SUN-SHADE”
2	60	2002-2003: Všetky prvky v poistkách “RDI FAN”, “ABS №2”, “ABS №3”, “CDS”, “HTR (50 A)” a “ADJ PDL” a systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, systém asistencie brzdenia
	50	2003-2006: Všetky prvky v poistkách “RDI FAN”, “ABS №2”, “ABS №3”, “CDS”, “HTR (50 A)” a “ADJ PDL” a systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, systém asistencie brzdenia
3	15	Ľavý svetlomet (nepriamy) a predné hmlové svetlá
4	15	Pravý svetlomet (nepriamy)
5	5	Systém denného svietenia
6	10	Systém klimatizácie
7	–	Nepoužíva sa
8	–	Nepoužíva sa
9	–	Nepoužíva sa
10	40	Všetky prvky v poistkách “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD RH UPR” a “DRL”
11	40	Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, systém asistencie brzdenia
12	30	Elektrický ventilátor chladenia
13	30	Elektrický ventilátor chladenia
14	50	Systém klimatizácie
15	30	Pedále s reguláciou výkonu
16	40	2002-2003: Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, systém asistencie brzdenia
	30	2003-2006: Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, systém asistencie brzdenia
17	30	Všetky prvky poistiek “IGN” a “IG2” a systém štartovania
18	10	Ľavý svetlomet (svetlomet s diaľkovým svetlom)
19	10	Pravý svetlomet (svetlomet s diaľkovým svetlom)
20	5	Systém štartovania
21	5	Žiadny obvod
22	5	Systém nabíjania
23	15	Systém štartovania

24	10	Systém viacbodového/sekvenciálneho vstrekovania, systém airbag SRS, napínače bezpečnostných pásov, tempomat
25	25	Systém komunikácie Multiplex (systém elektrických zámkov, systém automatického zamykania dverí, systém bezdrôtového diaľkového ovládania)
26	20	Systém viacbodového/sekvenciálneho vstrekovania
27	10	Klaksón
28	30	Všetky prvky v poistkách “ECU-B”, “RAD №1” a “DOME”
29	25	Systém viacbodového/sekvenciálneho vstrekovania
30	–	Nepoužíva sa
31	10	Systém viacbodového/sekvenciálneho vstrekovania
32	15	Havarijné svetlá
Relé
R1	Nepoužíva sa
R2	Nepoužíva sa
R3	Systém denného svietenia (№2)
R4	Systém denného svietenia (№3)
R5	Elektrický chladiaci ventilátor (№2)
R6	Systém denného svietenia (№4)
R7	Nepoužíva sa
R8	Elektrický chladiaci ventilátor (№3)
R9	Magnetická spojka (A/C)
R10	Kontrola motora (senzor pomeru vzduch-palivo)
R11	Systém klimatizácie (vykurovanie)
R12	Štartovanie
R13	Svetlomet
R14	Elektrický chladiaci ventilátor (№1)
R15	Relé otvorenia obvodu (C/OPN)
R16	Klaksón
R17	Modul riadenia motora (EFI)

Scatola relè ABS

Číslo	Amperi [A]	Popis
1	7,5	Systém proti zablokovaniu bŕzd, systém kontroly stability vozidla, systém kontroly trakcie, systém asistencie pri brzdení
Relé
R1	ABS MTR
R2	VYPNUTIE ABS

O Lexus ES 300 (2001-2006)

Lexus ES 300, vyrábaný v rokoch 2001 až 2006, je luxusný sedan strednej triedy, ktorý kombinuje eleganciu s výkonom. Tento model je známy svojou pohodlnou jazdou a kvalitným spracovaním interiéru. Pod kapotou sa nachádza spoľahlivý 3.0-litrový V6 motor, ktorý poskytuje dostatočný výkon pre každodenné jazdenie aj dlhšie cesty. Lexus ES 300 ponúka rôzne úrovne výbavy, ktoré zahŕňajú moderné technológie a bezpečnostné prvky, čím zabezpečuje komfort a bezpečnosť pre vodiča aj pasažierov.

Schéma poistkovej skrinky Lexus ES 300

Táto stránka zobrazuje schému poistkovej skrinky pre Lexus ES 300, ktorá je nevyhnutná pre správnu údržbu elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza pod prístrojovou doskou a v motorovom priestore. Na diagramoch sú uvedené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektronických zariadení vo vozidle.
