Schéma poistiek a relé – Lexus GX 460 (J150)

Týka sa nových vozidiel v rokoch:

2009, 2010, 2011, 2012, 2013.

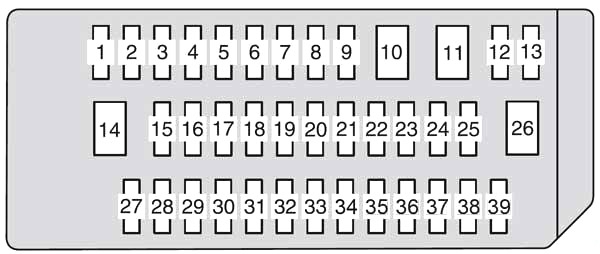

Schéma poistkovej skrinky v kabíne

Poistková skrinka sa nachádza pod prístrojovou doskou. Odstráňte kryt, aby ste získali prístup k poistkám.



Číslo	Amperáž [A]	Popis
1	15	Pri konektore napájania
2	7,5	Motor zrkadla spätného pohľadu, BODY ECU, systém klimatizácie, audio systém, navigačný systém, systém asistencie pri parkovaní, relé rezervy, DSS#2 ECU, smerovka AT, EFI ECU, shift lock ECU, DCM, MAYDAY ECU
3	10	Havarijné svetlá, audio systém, informačný displej, DSS#2 ECU, senzor asistencie pri parkovaní
4	10	Ťahanie
5	20	Systém pneumatického odpruženia
6	10	KDSS ECU
7	20	Systém 4WD, uzamknutie zadného diferenciálu
8	30	Elektrické predné sedadlo (ľavé)
9	25	Systém dvojitého zamykania, ovládanie okien, BODY ECU
10	–	–
11	30	PSB ECU
12	15	Nastaviteľná a teleskopická kontrola
13	15	Predné hmlové svetlá
14
15	7,5	DLC3
16	7,5	Systém klimatizácie
17	7,5	Systém štartovania
18	25	Elektrické zadné okno (ľavé)
19	–	–

20	10	Shift lock ECU, VSC ECU, ABS ECU, senzor riadenia, senzor náklonu, sekvenčný spínač, ECU automatického stierača, rezervné relé, kontrola náklonu a teleskopické, PSB ECU, DSS#1 ECU, predný radarový senzor, AFS ECU, ECU TLAK PRE PNEUMATIKY, MON ECU
21	7,5	Predný svetlomet, zadný svetlomet, bočná smerovka, indikátor meradla, svetlo prívesu, ALT, VSC, C/C spínač, SROP LP relé, MGC relé, relé ventilátora kondenzátora
22	10	Ohrievač zadného okna, pamäť vonkajšieho zrkadla, spínač vyhrievania/ventilácie sedadiel, invertorové relé, klimatizačný systém, EC zrkadlo, ECU karosérie, senzor výfukových plynov, senzor parkovacej asistencie, navigačný systém, DSS#2 ECU, spínač počítadla kilometrov, príslušenstvo počítadla kilometrov, sklápacie sedadloECU, O/H IG, čistič svetlometov, zadný klimatizačný systém, odmrazovač, 4,2-palcový displej, modul D, senzor dažďa, pneumatické odpruženie, RR VLV ECU, vyhrievanie volantu, LKA, P/ SEDADLO IND
23	–	–
24	20	Vyhrievanie a ventilátor sedadiel
25	30	Elektrické predné sedadlo (pravé)
26	30	Elektrické okno predné (strana pasažiera), pamäť vonkajšieho zrkadla
27	10	Elektrické okno
28	25	Elektrické okno predné (strana vodiča)
29	25	Elektrické okno zadné (pravé)
30	–	–
31	25	Otvoriteľná strecha
32	30	Stierače a umývače čelného skla
33	20	Stierače a umývače čelného skla, stierače a umývače zadného okna
34	–	–
35	10	Chladnička
36	10	EFI ECU, C/OPN RLY, VSC ECU, ECU airbag, inteligentný systém štartovania a zapaľovania, ECU blokovania riadenia, ECU CAN dverí
37	7,5	Metr
38	7,5	Spínač núdzových svetiel, spínač vyhrievania sedadiel, spínač 4WD, spínač uzamykania stredného diferenciálu, spínač uzamykania zadného diferenciálu, pneumatické odpruženie, spínač VSC, spínač vnútorného osvetlenia, osvetlenie odkladacej schránky, kontrolka polohy prevodovky, audio systém, navigačný systém, spínač posilňovača riadenia, spínač parkovacej asistencie, spínač vyrovnávania svetlometov, spínač umývača svetlometov, spínač sklápacieho sedadla, spínač spätného zrkadla, spínač ODO/TRIP, P/ SEDADLO IND, SHIFT, COOL BOX, multifunkčný displej, klimatizačný systém, osvetlenie držiaka na poháre, dodatočné osvetlenie priestoru
39	10	Predné pozičné svetlá, zadné svetlá, svetlá evidenčného čísla, EFI ECU, zadné hmlové svetlá, ťahanie, predné hmlové svetlá

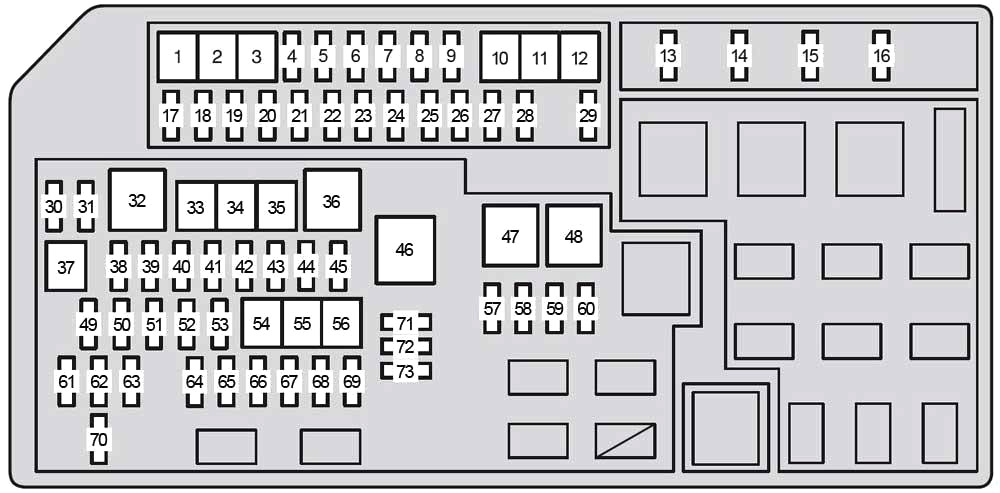

Schéma poistkovej skrinky v motorovom priestore

Stlačte výčnelky a odstráňte kryt.

Číslo	Amperáže [A]	Popis
1	40	Systém klimatizácie zadnej časti
2	–	–
3	50	Systém pneumatického odpruženia, AIR SUS №2
4	15	Inverter
5	–	–
6	30	Ohrievač zadného skla
7	–	–
8	20	Ohrievač stieračov
9	–	–
10	–	–
11	30	Ťahanie
12	–	–
13	20	Vstrekovač, zapaľovanie, počítadlo kilometrov
14	10	Klaksón
15	25	EFI ECU, relé ohrievača A/F, relé čerpadla paliva, EFI №2
16	20	A/F SSR
17	–	–
18	10	Otváranie uzáveru paliva
19	20	Ohrievač zadných sedadiel
20	30	SEDADLO SKLADACIE (ľavé)
21	30	SEDADLO SKLADACIE (pravé)
22	30	Ťahanie
23	–	–
24	10	Systém klimatizácie
25	10	Ohrievanie volantu
26	20	Ventilátor kondenzátora
27	10	Brzdové svetlá, vysoké brzdové svetlo, spínač brzdového svetla, relé brzdových svetiel, VSC ECU, ťahanie, inteligentný prístupový systém s tlačidlom štartovania
28	–	–
29	7,5	ECU AIR SUS
30	15	Hlavné svetlá (pravé)
31	15	Hlavné svetlá (ľavé)
32	50	Systém klimatizácie
33	30	Stierače a umývač zadného skla
34	30	Čistič svetlometov
35	–	–
36	80	INVERTER AC

37	30	Motorino di avviamento MTR
38	25	Relé DIM, fari, systém svetiel počas dňa
39	7,5	ALT
40	15	Faro anteriore, faro posteriore, indicatore laterale, indicatore del misuratore;
41	25	Motore serratura porta, apri vetro)
42	10	EFI ECU
43	15	ZKP
44	–	–
45	30	Traino
46	140	Klimatizácia, AIR SUS, čistenie svetlometov, ťahanie, sklápacie sedadlá, STOP, zadné sklo – rozmrazovač, MIR HTR, CDS FAN, RR FOG, DEICER, ALT CON, MG-CLT, RR SEDILE HTR, STRG HTR, J/B, RR WIP, RR WSH
47	80	Iniettore, accensione, misuratore, EFI, riscaldatore A/F, klaksón
48	–	–
49	15	Systém audio, systém navigácie, systém zábavy vzadu
50	7,5	Systém štartovania
51	10	Systém navigácie
52	7,5	MAYDAY
53	30	Systém audio
54	50	ABS, VSC
55	30	ABS, VSC
56	50	Pompa vzduchu
57	10	Klaksón bezpečnosti, autonómna siréna, dvojité blokovanie ECU
58	7,5	inteligentný prístupový systém s tlačidlom štartovania
59	20	Systém blokovania riadenia
60	30	Traino
61	15	Tergicristallo lunotto posteriore
62	10	Interné osvetlenie, osobné osvetlenie, osvetlenie toalety, osvetlenie stropu dverí, osvetlenie nôh, osvetlenie vonkajších nôh, modul stropu
63	10	ECU karosérie, počítadlo kilometrov, Fieater, senzor riadenia, bezdrôtové diaľkové ovládanie, pamäť poloha SEDILE, ovládanie sklopné a teleskopické, multifunkčný displej, inteligentný prístupový systém s tlačidlom štartovania, sklápacie sedadlo, chladnička, DSS#2 ECU, spínač riadenia, D- spínač modulu, modul ventilácie
64	7,5	DSS#1 ECU
65	15	Fari anabbaglianti (destro), systém vyrovnávania svetlometov
66	15	Fari anabbaglianti (sinistro), systém vyrovnávania svetlometov
67	10	Cievka, iniettore, accensione, filter hluku
68	10	02 SSR, AFM, ACIS VSV, Al COMB, KEY OFF POMPA, EYP VSV, VALVOLA EGR, CANISTRO VSV, Al VSV RLY, Al POMPA HTR RLY
69	7,5	DSS#1 ECU
70	15	Spruzzatore lunotto posteriore
71	–	Fusibile di riserva
72	–	Fusibile di riserva
73	–	Fusibile di riserva
