Schéma poistiek a relé – Lexus IS 300

Týka sa nových vozidiel v rokoch:

2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Kabína

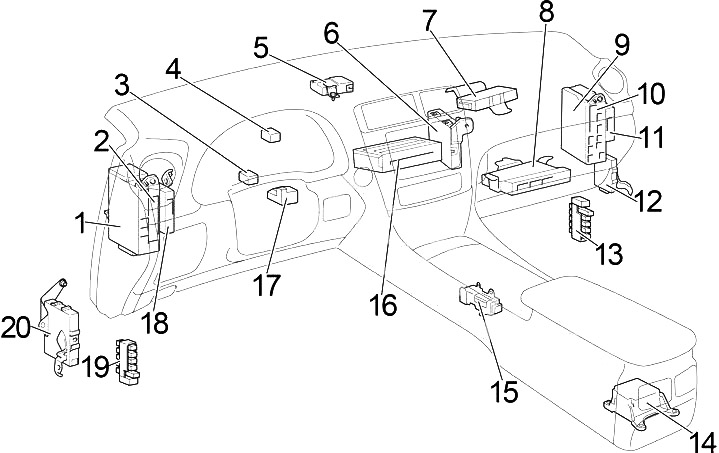

Riadenie vľavo

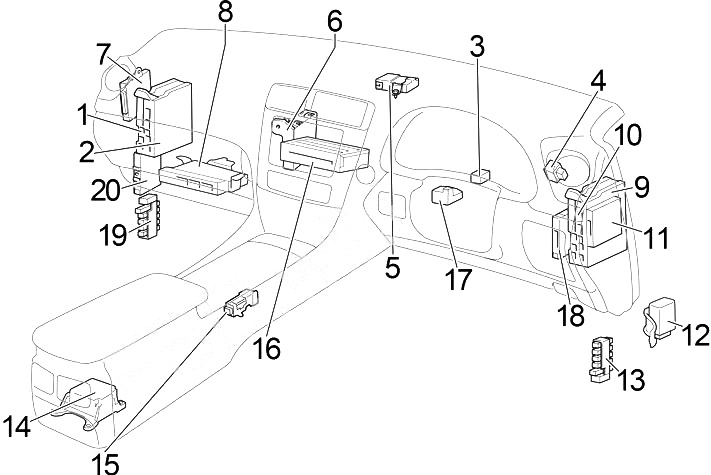

Riadenie vpravo

1. Poistková skrinka (vľavo)
2. ECU karoséria (vľavo)
3. ECU sklon a teleskopický
4. Aktivovať smerovku
5. Pole identifikačného kódu
6. Zosilňovač klimatizácie
7. ECU kontrola zdroja napájania
8. ECU kontrola sklzu
9. Poistková skrinka (vpravo)
10. ECU karoséria (PR)
11. ECU brána
12. ECU centrálne zamykanie
13. Konektor prepojenia
14. Centrum montáže senzora airbagu
15. ECU kontrola blokovania prevodovky
16. Modul multimediálnej navigácie
17. ECU blokovanie riadenia
18. ECU kontrola vzdialenosti
19. Konektor prepojenia
20. ECU otočný svetlomet

1. ECU kontrola posuvnej strechy
2. Blokovanie vzdušných pripojení
3. ECU kontrola vonkajšieho zrkadla (pravé)
4. Relé vyhrievania zrkadla
5. Prijímač kontroly dverí
6. Relé zadného slnečníka
7. Certifikácia ECU
8. Zosilňovač stereo
9. ECU kontrola bezpečnostných pásov
10. Upozornenie ECU na kontrolu
11. ECU kontrola vonkajšieho zrkadla (ľavé)

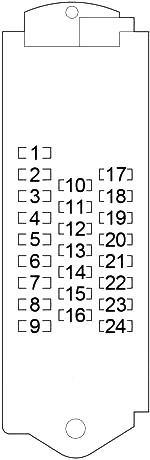

Poistková skrinka v kabíne č. 1 (vľavo)

Poistková skrinka sa nachádza pod prístrojovou doskou vľavo. Odstráňte kryt, aby ste sa dostali k poistkám.

Číslo	Amperáž [A]	Popis
1	30	Elektrické sedadlo
2	7,5	Systém klimatizácie
3	15	Ohrievače zrkadiel
4	10	Displej
5	–	–
6	10	Otváranie dverí paliva
7	7,5
8	30	Bezpečnostný pás pre kolíziu
9	25	Elektrická strecha
10	10	Zadné svetlá, osvetlenie ŠPZ, parkovacie svetlá
11	–	–

12	7,5	Spínač svetiel, systém klimatizácia, displej
13	7,5	Zadné brzdové svetlo
14	10	Tempomat, systém klimatizácia, posilňovač riadenia, senzor dažďa, zrkadlo proti oslneniu, systém uzamykania prevodovky, strešný otvor, systém varovania tlaku pneumatík
15	–	–
16	15	Vyhrievanie sedadiel a ventilátory
17	20	Elektrické okná
18	20	Elektrické okná, vonkajšie zrkadlo
19	7,5	Inteligentný prístupový systém s tlačidlom štartovania
20	–	–
21	7,5	Automatický systém vyrovnávania svetlometov
22	10	Systém nabíjania, čistič svetlometov, rozmrazovač zadného okna, elektrické ventilátory, núdzové svetlá, smerovky, svetlá na cúvanie, brzdové svetlá, vyhrievané zrkadlá, slnečné clony, bezpečnostné pásy, systém parkovacej asistencie, tempomat, systém klimatizácia, PTC ohrievač, manuálna prevodovka, rozmrazovač predného stierača
23	–	–
24	30	Stierače

Poistková skrinka v kabíne č. 2 (pravá)

Poistková skrinka sa nachádza pod prístrojovou doskou vpravo. Odstráňte kryt, aby ste získali prístup k poistkám.

Číslo	Amperáže [A]	Popis
1	30	Elektrické sedadlo
2	15	Centrálne zamykanie
3	7,5	Palubný diagnostický systém
4	7,5	Brzdové svetlá, systém viacbodového/sekvenciálneho vstrekovania, VDIM, systém blokovania prevodovky, vysoké brzdové svetlo
5	–	–
6	20	Elektrická a teleskopická riadiaca tyč
7	–	–
8	10	Audio
9	–	–
10	7,5	Odometer
11	10	Systém airbag SRS, systém Lexus link, tempomat, systém blokovania riadenia, systém paliva, brzdové svetlá

12	7,5	Systém pripojenia Lexus, hodiny, systém klimatizácia, audio, displej, zrkadlá, inteligentný systém prístupu s tlačidlom na štartovanie, monitor asistencie parkovania Lexus, osvetlenie zásuvky, osvetlenie konzoly, systém komunikácie multiplex, displej, inteligentný systém prístupu s tlačidlom
13	–	–
14	15	Zapaľovač
15	15	Lisovanie
16	–	–
17	20	Elektrické okná
18	20	Elektrické okná, zrkadlá
19	15	Inteligentný systém prístupu s tlačidlom na štartovanie
20	7,5	Bezpečnostné pásy, systém asistencie parkovania, automatická prevodovka, vyhrievanie sedadiel a ventilátor, odmrazovač stierača
21	15	Vyhrievače sedadiel a ventilátory
22	10	Elektrické sedadlá, inteligentný systém prístupu s tlačidlom na štartovanie, systém AWD, zrkadlá, VDIM, VSC, systém klimatizácia, bezpečnostný pás pred kolíziou, elektrický a teleskopický posilňovač riadenia, elektrické okná, navigačný systém
23	–	–
24	–	–

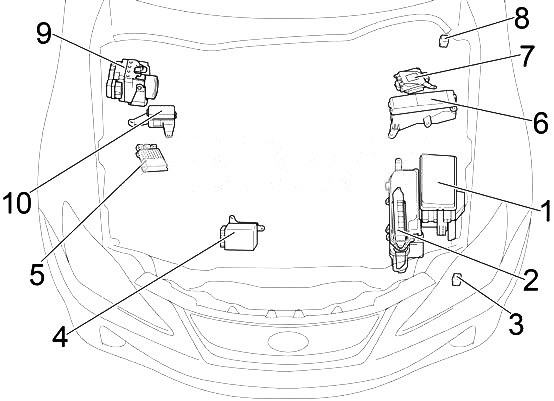

Motor

Jazda vľavo

Volant vpravo

1. Poistková skrinka 1
2. ECU motora
3. Relé kontrola čistenia svetlometov
4. Benzín:  kontrolér vstrekovača (EDU)
5. Nafta:  kontrolér vstrekovača (EDU)
6. Poistková skrinka 2
7. ECU posilňovača riadenia
8. Relé žhaviacich sviečok
9. ECU kontrola šmyku s aktorom
10. Poistková skrinka relé

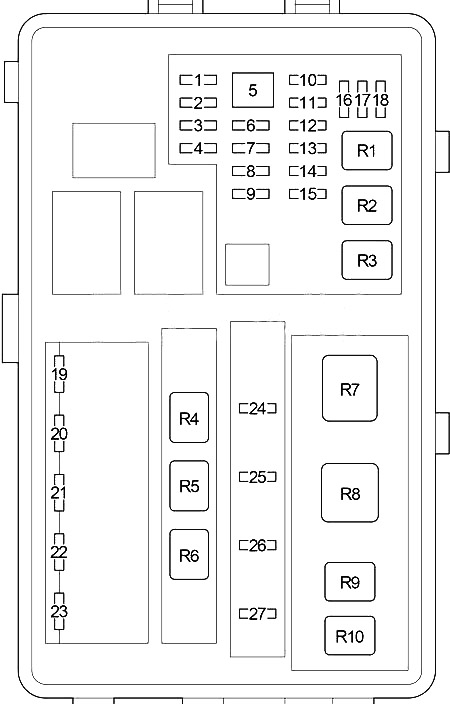

Poistková skrinka motorového priestoru 1

Stlačte západky a odstráňte kryt.



Číslo	Amperáže [A]	Popis
1	10	Systém štartovania
2	10	Systém paliva, systém výfuku
3	15	Svetlá stretávacie (pravé)
4	15	Svetlá stretávacie (ľavé)
5	30	Prostriedok na čistenie svetlometov
6	–	–
7	7,5	Systém klimatizácie
8	25	Ohrievač predného stierača
9	30	Predné svetlá, parkovacie svetlá, umývač predného skla
10	25	Svetlomet diaľkový, klaksón
11	15	Systém výfuku
12	10	Systém viacbodového/sekvenciálneho vstrekovania
13	7,5	Systém nabíjania
14	10	TEL
15	25	Zablokovanie riadenia
16	–	–
17	–	–
18	–	–
19	20	Svetlá diaľkové svetlometov

15	Dlhé svetlá svetlometov
20	10	Klaksón
21	20	Predný umývač skla
22	10	Parkovacie svetlá
23	15	Predné hmlové svetlá
24	–	–
25	25	Palivový systém
26	25	Systém viacbodového/sekvenciálneho vstrekovania
27	20	Systém viacbodového/sekvenciálneho vstrekovania
Relé
R1	Spojka kompresora klimatizácie (A/C COMP)
R2	Elektrický chladiaci ventilátor (FAN №1)
R3	Senzor prietoku vzduchu (A/F)
R4	Zapaľovanie (IG 2)
R5	Štartér (ST CUT)
R6	Elektrický chladiaci ventilátor (FAN №3)
R7	Palivové čerpadlo (F/PMP)
R8	Osvetlenie (PANEL)
R9	Brzdové svetlo (BRK-LP)
R10	Elektrický chladiaci ventilátor (FAN №2)

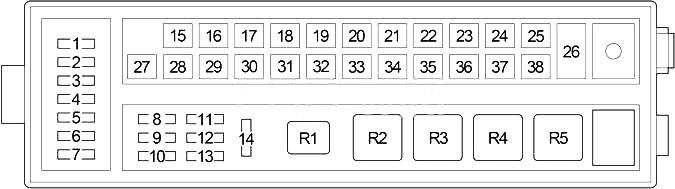

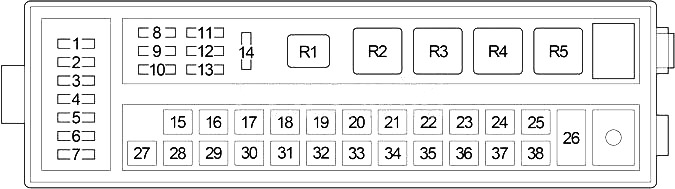

Poistková skrinka comparto motore 2

Stlačte jazýčky a odstráňte kryt.

Návod na ľavú stranu

Volant vpravo

Číslo	Amperáže [A]	Popis
1	25	VDIM
2	25	Elektrický ohrievač
3	15	Havarijné svetlá, smerovky
4	20	Poistka: “IG2”, “IGN”, “INDIKÁTOR”
5	30	Audio
6	20	Poistka: “COPPA”, “MPX-B”
7	30	Audio
8	10	Svetlomety, predné hmlové svetlá, parkovacie svetlá, osvetlenie evidenčného čísla, predný stierač, klaksón, systém elektrického zamykania dverí, elektrické okná, elektrické sedadlá, elektrické sklonenie a teleskopický volant, počítadlo kilometrov, inteligentný systém prístupu s tlačidlom na štartovanie, vonkajšie zrkadlá, systém klimatizácie, bezpečnostný systém,
9	10	Vnútorné osvetlenie, počítadlo kilometrov
10	–	–
11	–	–
12	–	–
13	–	–
14	–	–
15	60	Systém zamykania volantu, systém výfuku, poistka: “FR CTRL-B”, “ETCS”, “ALT-S”
16	80	Jednotka riadenia jasu
17	50	VSC, VDIM
18	30	Systém zamykania dverí, inteligentný systém prístupu s tlačidlom na štartovanie
19	–	–
20	30	Svetlá diaľkových svetlometov
21	30	Inteligentný systém prístupu s tlačidlom na štartovanie
22	30	Napájanie zamykania dverí, poistka: “BEZPEČNOSŤ”

23	60	Systém viacbodového/sekvenciálneho vstrekovania
24	80	Posilňovač riadenia
25	–	–
26	150	Poistka: “LH J/B-AM”, “E/G-AM”, “GLW PLG2”, “RISCALDATORE”, “VENTILATORE1”, “VENTILATORE2”, “SBRINATORE”, “ABS2”, “RH J/B- AM”, “GLW PLG1”, “LH J/BB”, “RH J/BB”
27	–	–
28	50	Riscaldatore PTC
29	80	Poistka: “OBD”, “STOP SW”, “TI&TE”, “FR P/ Sedile RH”, “RAD №3”, “ECU-IG RH”, “RH-IG”, “FR S/HTR RH”, “ACC”, “CIG”, “PWR OUTLET”
30	30	VSC
31	50	Sbrinatore lunotto posteriore
32	40	Ventilátory elektrické chladenia
33	40	Ventilátory elektrické chladenia
34	50	Systém klimatizácie
35	50	Riscaldatore PTC
36	60	Čističe svetlometov, predné svetlá proti hmle, parkovacie svetlá, systém klimatizácie
37	80	Poistka: “S/ROOF”, “FR P/ Sedile LH”, “TV №1”, “A/C”, “FUEL/OPEN”, “PSB”, “FR WIP”, “H-LP LVL”, “LH-IG”, “ECU-IG LH”, “PANEL”, “CODA”, “MIR HTR”, “FR S/HTR LH”
38	–	–
Relé
R1	Štartér
R2	Benzín: Riscaldatore PTC (GLW RLY1)
	Nafta: elektrický ventilátor chladenia (FAN №1)
R3	Svetlomet (HEAD LP)
R4	Benzín: Riscaldatore PTC (GLW RLY2)
	Nafta: elektrický ventilátor chladenia (FAN №3)
R5	Sbrinatore lunotto posteriore (DEFOG)

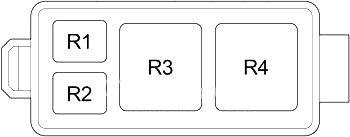

Poistková skrinka

Číslo	Relé
R1	Systém proti zablokovaniu (ABS MOTOR1)
R2	Systém proti zablokovaniu (ABS SOL)
R3	Ohrievač stierača predného skla (DEICER)
R4	Systém proti zablokovaniu (ABS MOTOR2)
