Lexus ES 300 (XV10) (1991-1996) – poistková skrinka
Schéma poistiek a relé – Lexus ES 300 (XV10)
Týka sa vozidiel vyrobených v rokoch:
1991, 1992, 1993, 1994, 1995, 1996.

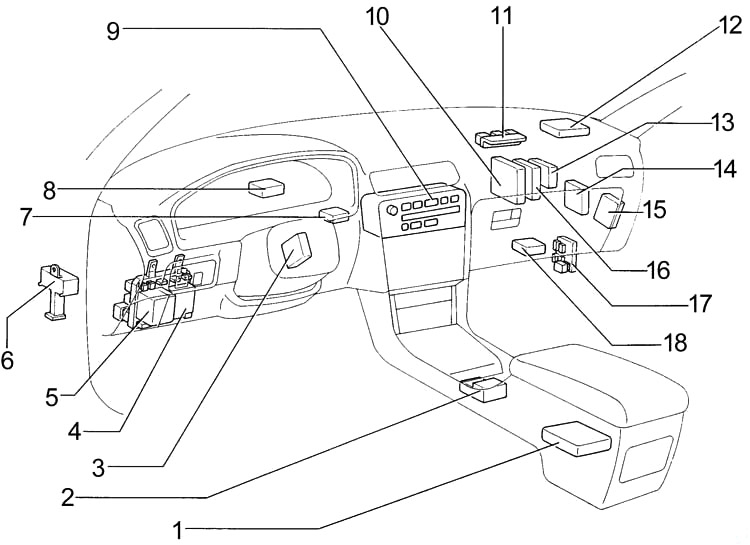

Kabína
- Jednotka senzora centrálneho airbagu
- ECU blokovania prevodovky
- Relé ovládania stieračov
- Integračné relé
- Poistková skrinka
- Poistková skrinka (ľavý panel)
- Rezistor
- J/B №3
- Jednotka ovládania klimatizácie
- Modul ovládania motora (motor a jednotka ECU elektronickej prevodovky) A/T
alebo
modul ovládania motora (ECU motora) M/T - Poistková skrinka (za odkladacou schránkou)
- Relé denných svetlometov (hlavné)
- PPS ECU
- ABS ECU
- ECU alarmu a zámku dverí
- ECU tempomatu
- Poistková skrinka (pravý panel)
- ECU ventilátora chladenia

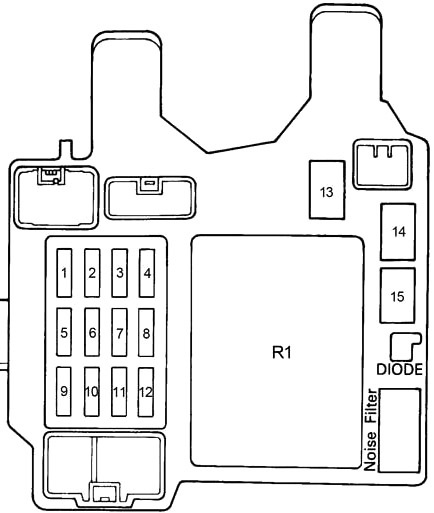

Poistková skrinka prístrojovej dosky
Poistková skrinka sa nachádza za krytom naľavo od stĺpika riadenia.
Zadná strana
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Systém tempomatu, systém asistencie riadenia, systém blokovania prevodovky, systém proti zablokovaniu. Systém airbag SRS, elektrický zámok dverí a systém proti krádeži, anténa napájania, telefón, elektronický systém ventilátora chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | 1991-1994: Ukazovatele a meradlá varovných svetiel a pískanie (okrem varovných svetiel pre výfuk a otvorené dvere), svetlá cúvania, systém automatickej prevodovky riadený elektronicky, systém odmrazovania zadného okna a zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1994-1996: Ukazovatele a meradlá, ukazovatele pripomienky servisu a varovné pískanie (okrem varovných svetiel pre výfuk a otvorené dvere), svetlá cúvania, automatická prevodovka riadená elektronicky, systém odmrazovania zadného okna a zrkadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | 1991-1994: Brzdové svetlá, zariadenie na zrušenie tempomatu, systém blokovania prevodovky, systém proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1995-1996: Brzdové svetlá, zariadenie na zrušenie tempomatu, systém blokovania prevodovky, systém prevencie zablokovania bŕzd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Vyhrievanie sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Stierače a umývače čelného skla, čistiaci prostriedok na svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Aktivuje signálne svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Systém viacnásobného/sekvenciálneho vstrekovania, elektronický systém ventilátora chladenia, systém airbag SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Rádio, kazetový prehrávač, CD prehrávač, elektrická anténa, elektrické spätné zrkadlá, zapaľovač cigariet, systém proti krádeži, systém blokovania prevodovky, systém airbag SRS, hodiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Odmrazovač vonkajšieho spätného zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Zadné svetlá, parkovacie svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Systém airbagov SRS, systém proti zablokovaniu, systém denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 40 | Systém zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Elektrická strecha, elektrické ovládanie okien | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 40 | Ohrievanie zadného okna a vonkajšieho zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Integračné relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zadné relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Hlavné relé napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zadné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Ohrievač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

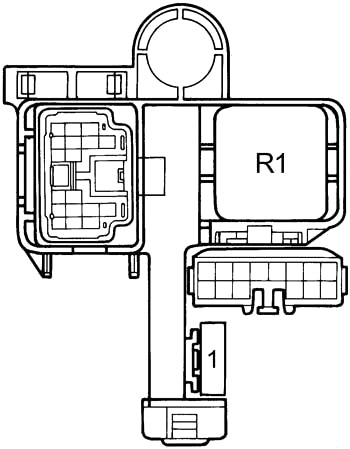

Poistková skrinka del pannello sinistro
| Číslo | Amperáž [A] | Popis |
| 1 | 15 | 1991-1994: Svetlá hmlové svetlá |
| 10 | 1994-1996: Systém štartovania, systém viacnásobného/sekvenciálneho vstrekovania | |
| Relé | ||
| R1 | Svetlá hmlové svetlá alebo smerovky | |

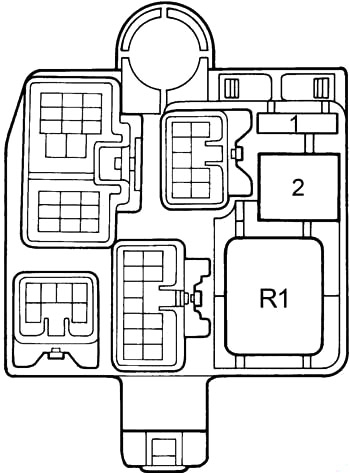

Poistková skrinka del pannello destro
| Číslo | Amperáže [A] | Popis |
| 1 | – | – |
| 2 | 40 | Systém riadenia prostredia |
| Relé | ||
| R1 | Kúrenie | |

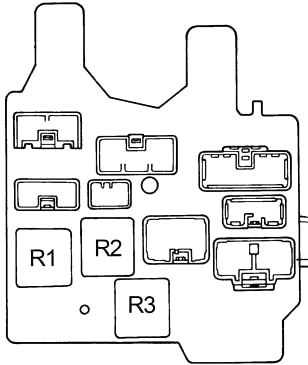

Relé za priestorom odkladacej schránky
| Číslo | Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Svetlo hmlové svetlá zadné
alebo motorček na štartovanie |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé na otvorenie obvodu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Aktivuje smerovku | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

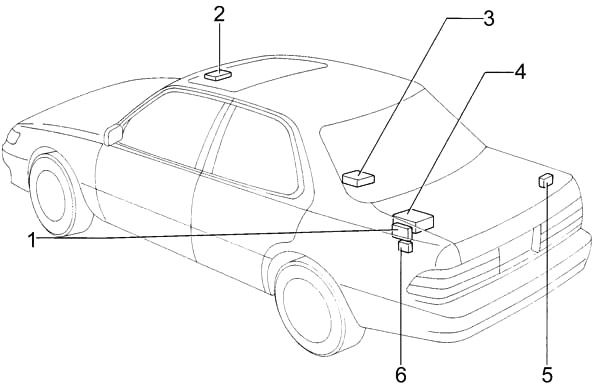

- ECU zámku dverí bezdrôtovo
- Relé ovládania otváracej strechy
- Stereo zosilňovač na komponenty
- Automatický menič kaziet
- Relé ovládania automatickej antény
- Senzor poruchy svetla

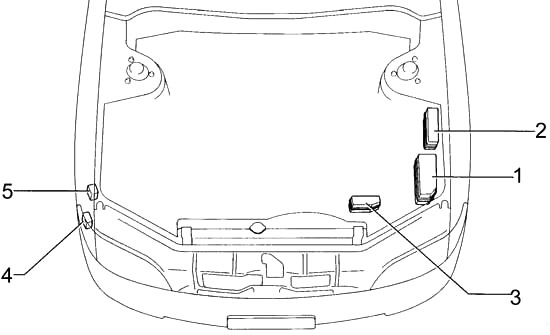

Motorový priestor
- Poistková skrinka
- Dodatočná poistková skrinka
- Dodatočná poistková skrinka (s DRL)
- Relé ABS
- Relé čistenia svetlometov
Poistková skrinka v motorovom priestore

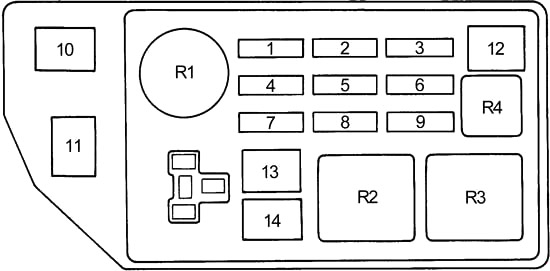

Schéma 1991-1994
| Číslo | Amperáže [A] | Popis |
| 1 | 10 | Systém štartovania, systém elektronického vstrekovania |
| 2 | 7,5 | Systém nabíjania |
| 3 | 15 | Systém elektronického vstrekovania |
| 4 | 15 | Pravý svetlomet |
| 15 | Pravý svetlomet (smerový svetlomet) | |
| 5 | 20 | Rádio, kazetový prehrávač, CD prehrávač, anténa napájania, vnútorné osvetlenie, osobné osvetlenie, osvetlenie stropu v dverách, osvetlenie spínača zapaľovania, osvetlenie batožinového priestoru, elektronický systém otvárateľnej strechy, osvetlenie prístrojovej dosky, zámok dverí a systém proti krádeži, blokovanie cez systém diaľkového ovládania bezdrôtovo |
| 6 | 15 | Havarijné svetlá, klaksón |
| 7 | 15 | Ľavý svetlomet |
| 15 | Ľavý svetlomet (smerový svetlomet) | |
| 8 | – | – |
| 9 | 30 | Systém štartovania, systém elektronického vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 100 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 60 | Systém prevencie zablokovania kolies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Riadiaca jednotka motora (hlavná EFI) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

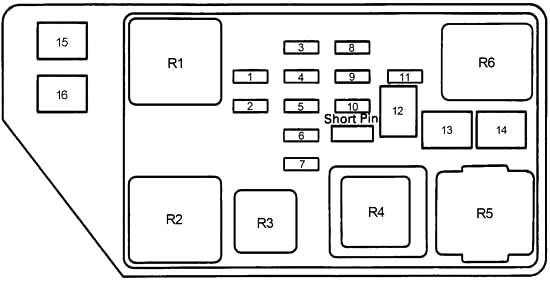

Schéma 1994-1996
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Systém viacnásobného/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | Systém diagnostiky na palube | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Havarijné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Rádio, kazetový prehrávač, CD prehrávač, anténa napájania, vnútorné osvetlenie, osobné osvetlenie, osvetlenie stropu v dverách, osvetlenie spínača zapaľovania, osvetlenie batožinového priestoru, elektronický systém strešného okna, osvetlenie prístrojovej dosky, zámok dverí a systém proti krádeži, blokovanie cez systém diaľkového ovládania bezdrôtovo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Ľavý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Ľavý svetlomet (svetlomet s tlmeným svetlom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Pravý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Pravý svetlomet (svetlomet s tlmeným svetlom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Systém elektronického zapaľovania/zapaľovač, systém viacnásobného/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Systém airbagov SRS, systém proti zablokovaniu, systém denných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Telefón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 40 | Svetlomet, systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | Elektrické chladiče | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Elektrické chladiče | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 100 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 60 | Systém prevencie zablokovania kolies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Hlavné relé EFI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Motorček štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Hlavné relé motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

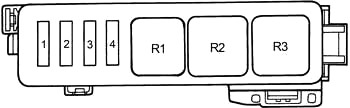

Poistkové skrinky dodatočné
| Číslo | Amperáže [A] | Popis |
| 1 | 15 | Svetlomet ľavý (svetlomet s tlmeným svetlom) |
| 2 | 15 | Svetlomet pravý (svetlomet s tlmeným svetlom) |
| 3 | 15 | 1991-1994: Telefón |
| 15 | 1994: Hmlové svetlá | |
| 20 | 1995-1996: Hmlové svetlá | |
| 4 | 20 | Rádio, kazetový prehrávač, CD prehrávač, anténa napájania |
| Relé | ||
| R1 | – | |
| R2 | Magnetická spojka klimatizácie | |
| R3 | Relé denných svetlometov č. 2 | |
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 7,5 | 1991-1994: Denné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 1995-1996: Denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé denných svetlometov 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé denných svetlometov 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
