Ford Crown Victoria (1992-2012) – poistková skrinka
Schéma poistiek a relé – Ford Crown Victoria
Týka sa vozidiel vyrobených v rokoch:
1992, 1993, 1994, 1995, 1996, 1997.

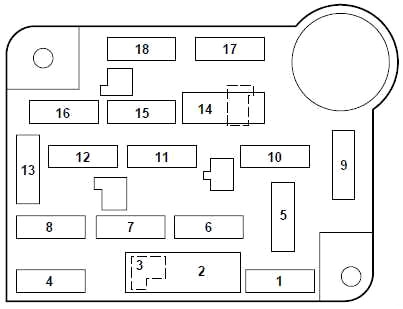

Schéma panelu poistiek v kabíne
Panel poistiek sa nachádza pod a vľavo od volantu, blízko pedála brzdy. Odstráňte kryt panelu, aby ste získali prístup k poistkám.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | 1992-1994: Motore del ventilatore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1995-1997: Signál varovania, kontrola rýchlosti, svetlá stop | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | 1992-1994: Systém stierača/prechodné zavlažovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 1995-1997: Modul kontroly stieračov, motor predného stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | 1992-1994: Svetlá na privítanie, napájané zrkadlá, bezkľúčový prístup, osvetlený vstup, pamäť hodiniek, pamäť rádia, automatická regulácia teploty (ATC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1995-1997: Modul kontroly osvetlenia, spínač na zatemnenie svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | 1992-1994: Systém airbagov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1995-1997: Svetlá cúvania, variabilná asistencia riadenia (VAPS), smerovky, pneumatické odpruženie, denné svetlá, nabíjanie batérie prívesu, elektronické zrkadlo deň/noc, blokovanie prevodovky, EATC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | 1992-1994: Kontrola rýchlosti, bezkľúčové otváranie, osvetlený vstup, varovný zvonček, zatemnenie LCD rádia, hodiny, policajná možnosť | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1995-1997: Nastavenie rýchlosti, hlavný spínač svetla, spínač na zatemnenie svetlometov, modul kontroly osvetlenia, hodiny, vyhrievané zadné svetlá a zrkadlá, výkonové relé pre políciu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | 1992-1994: Varovné svetlá, svetlá stop, varovné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 1995-1997: Výkonová dióda modulu kontroly systému prenosu (PCM), zapaľovacie cievky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | 1992-1994: Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1995-1997: Modul kontroly osvetlenia, napájané zrkadlá, bezkľúčový prístup, pamäť hodiniek, pamäť rádia, elektronická automatická regulácia teploty (EATC), elektrické zámky dverí, elektrické sedadlá, elektrické okná, policajné stroboskopické svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9 | 15 | 1992-1994: Automatické svetlomety s oneskorením, diaľkové ovládanie bez kľúča, vonkajšie svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 1995-1997: Motor ventilátora, klimatizácia — spínač režimu vykurovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | 1992-1994: Klimatizácia-vykurovanie, automatická regulácia teploty (ATC), smerovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1995-1997: Modul airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 5 | 1992-1994: Osvetlenie prístrojovej dosky, osvetlenie spínača prístrojovej dosky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1995-1997: Rádiá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | 1992-1994: Automatický spínač: elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1995-1997: Obvodový spínač: modul riadenia osvetlenia, Flash-to-Pass, hlavný spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | 1992-1994: Autolampy, varovný signál, analógové ukazovatele a ukazovatele prístrojovej dosky, elektronická automatická prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1995-1997: Modul airbagu, varovné svetlá, analógové ukazovatele a ukazovatele prístrojovej dosky, elektronická automatická prevodovka, modul riadenia osvetlenia, predná riadiaca jednotka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | 1995-1997: Automatický spínač: ovládanie zámku okna/dverí, modul dverí vodiča, jedno dotykové ovládanie, analógová prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Brzdy s protiblokovacím systémom, indikátor nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | 1992-1994: Anténa napájania, hodiny, rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Zapaľovač cigariet, núdzové relé pre smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | 1992-1994: Svetlá na cúvanie, variabilná pomoc pri riadení (VAPS), zadné odmrazovanie, pneumatické odpruženie, denné svetlá, nabíjanie batérie prívesu, elektronické zrkadlo deň/noc, zámok prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1995-1997: Elektrické zrkadlá, zadné odmrazovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Systém airbagu, digitálna prístrojová doska, vyhrievané kyslíkové senzory (HO2S (1992-1994)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

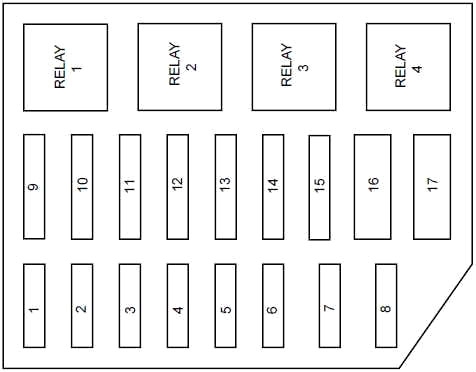

Schéma panelu poistiek v motorovom priestore
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | 1992-1994: Elektrický aktor brzdy, relé výkonu pre políciu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1995-1997: Relé elektrickej pumpy paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | 1992-1994: Otočenie prívesu, relé vonkajších svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 1995-1997: Relé štartéra, alternátor, poistky 15,18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | Rádiový zosilňovač, zosilňovač subwooferu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | 1992-1994: Relé štartéra, alternátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1995-1997: Relé vonkajších svetiel prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Relé klaksónu, klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | 1992-1994: Relé nabíjania batérie prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1995-1997: Modul riadenia osvetlenia, DRL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | 1992-1994: Automatický spínač: elektrické zámky dverí, elektrické sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1995-1997: Automatický spínač: elektrické zámky dverí, elektrické sedadlá, uvoľnenie krytu batožinového priestoru, uvoľnenie dverí nádrže paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | 1992-1997: Kompresor pneumatického odpruženia, solenoidy pneumatických pružín | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 1992-1994: Držiak poistky pre možnosť pre políciu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 60 | 1992-1994: Pozri poistky 6, 13, 16, 17 a spínač 12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 1995-1997: Pozri poistky 1, 2, 6, 7, 10, 11, 13 a spínač 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 50 | 1992-1994: Relé štartéra, pozri tiež Poistky 1, 7, 10, 15, 13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1995-1997: Relé štartéra, pozri tiež Poistky 5, 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | 1992-1994: Svetlomety, denné svetlá, pozri tiež poistky 4, 5, 3, 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 1995-1997: Svetlomety, denné svetlá, pozri aj poistky 4, 8, 16 a spínač 12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Relé výkonu PCM, PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | 1992-1994: Modul proti zablokovaniu brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 1995-1997: Relé chladiaceho ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 40 | 1992-1994: Odmrazovanie zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1995-1997: Relé odmrazovania zadného okna, pozri aj poistku 17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50 | 1992-1994: Relé motora čerpadla proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 1995-1997: Modul proti zablokovaniu brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | 1992-1994: Elektrické čerpadlo paliva, PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 1995-1997: Elektrický aktor brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 1995-1997: Držiak poistky pre možnosť polície | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | 1992-1994: Zapaľovacia cievka ľavá a pravá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 1995-1997: Návrat prívesu, relé nabíjania batérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 1995-1997: Relé výkonu pre políciu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | 1995-1997: Relé odmrazovania zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | 1992-1994: Relé výkonu ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1995-1997: Relé chladiaceho ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé čerpadla pneumatického odpruženia, relé výkonu pre políciu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

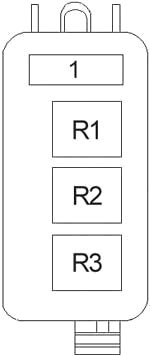

Ďalšia panel relé
Nachádza sa na ľavom blatníku pripevnený k nádrži vákuum.
| 1 | Výkon PCM |
| R1 | Spínač klimatizácie WOT |
| R2 | Čerpadlo paliva |
| R3 | Výkon PCM |
Schéma poistiek a relé – Ford Crown Victoria
Týka sa vozidiel vyrobených v rokoch:
1998, 1999, 2000, 2001, 2002.
Poistky v kabíne
Panel poistiek sa nachádza pod a vľavo od volantu, blízko pedála brzdy. Odstráňte kryt panela, aby ste získali prístup k poistkám.
Schéma 1998-2000
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 1 | 15 | Spínač poloha pedála brzdy (BPP), multifunkčný spínač, kontrola rýchlosti |
| 2 | 30 | Modul kontrola stierača, motor stierača čelného skla |
| 3 | — | – |
| 4 | 15 | Modul kontrola osvetlenia, hlavný spínač svetiel |
| 5 | 15 | Svetlá cúvania, variabilný posilňovač riadenia (MAPS), smerovky, pneumatické odpruženie, denná svetlá, elektronické zrkadlo deň/noc, zámok prevodovky, EATC, upozornenie signál rýchlosti |
| 6 | 15 | Kontrola rýchlosti, hlavný spínač svetiel, modul kontrola osvetlenia, hodiny, relé výkonu polícia |
| 7 | 25 | Modul kontrola motora (PCM) Dióda výkonu, cievky zapaľovania |
| 8 | 15 | Modul kontrola osvetlenia, elektrické zrkadlá, modul PATS, prístup bez kľúča, pamäť hodín, elektronická automatická kontrola teploty (EATC), elektrické ovládanie okien, núdzové osvetlenie polícia, SecuriLock |
| 9 | 30 | Motor ventilátora, spínač režimu vykurovania klimatizácie |
| 10 | 10 | Modul airbag |
| 11 | 5 | Rádio |
| 12 | 18 | Spínač obvodu: modul kontrola osvetlenia, Flash-to-Pass, hlavný spínač svetiel |
| 13 | 15 | Núdzové svetlá, analógové ukazovatele a ukazovatele cluster, elektronická automatická prevodovka, modul kontrola osvetlenia |
| 14 | 20 | Spínač obvodu: kontrola zámku okna/dverí, modul dverí vodiča, jedno dotykové |
| 15 | 10 | Brzdy proti zablokovaniu, súprava ukazovateľov, spínač kontrola prevodovky |
| 16 | 20 | Zapaľovač, Bod napájania pomocného zariadenia |
| 17 | 10 | Ohrievač zadného skla |
| 18 | 10 | Modul airbag |

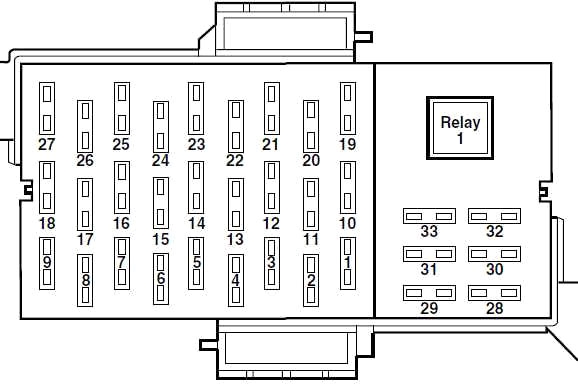

Schéma 2001-2002
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | — | – |
| 2 | — | – |
| 3 | — | – |
| 4 | 10 | Airbag |
| 5 | — | – |
| 6 | 15 | Prístrojová doska, modul kontrolných svetiel, spínač ovládania prevodovky, modul ovládania osvetlenia (LCM) |
| 7 | — | – |
| 8 | 25 | Modul riadenia motora (PCM) Relé výkonu, konektory cievky, kondenzátor rušenia rádia, systém pasívneho proti krádežového zabezpečenia (PATS) |
| 9 | — | – |
| 10 | 10 | Ohrievač zadného okna |
| 11 | — | – |
| 12 | — | – |
| 13 | 5 | Rádio |
| 14 | 10 | Spínač ovládania trakcie, ABS, súprava smeroviek |
| 15 | 15 | Servomechanizmus ovládania rýchlosti, osvetlenie hlavného spínača svetiel, modul ovládania osvetlenia (LCM), hodiny, relé výkonu polície |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 16 | 15 | Osvetlenie cúvania, smerovky, zamykanie prevodovky, modul DRL, servoriadenie EVO, elektronické deň/noc, zrkadlo |
| 17 | 30 | Motor stierača, modul ovládania stierača |
| 18 | 30 | Motor ventilátora kúrenia |
| 19 | 20 | Body napájania pomocného zariadenia |
| 20 | — | – |
| 21 | 15 | Multifunkčný spínač, modul ovládania osvetlenia (LCM), indikátor PATS, parkovacie svetlá, osvetlenie prístrojovej dosky |
| 22 | 15 | Servomotor ovládania rýchlosti, výstražné svetlá |
| 23 | 15 | Elektrické zámky pre okná/dvere, PATS, vonkajšie spätné zrkadlá, modul EATC, súprava smeroviek, hodiny, modul ovládania osvetlenia (LCM), vnútorné osvetlenie |
| 24 | 10 | Ľavé stretávacie svetlá |
| 25 | 20 | Body napájania, zapaľovač cigariet, blikajúce výstražné svetlá |
| 26 | 10 | Pravé stretávacie svetlá |
| 27 | 25 | Modul ovládania osvetlenia (LCM), hlavný spínač svetiel, rohové svetlá, senzor tlaku nádrže na palivo |
| 28 | 20 | Napájanie okien |
| 29 | — | – |
| 30 | — | – |
| 31 | — | – |
| 32 | 20 | ABS |

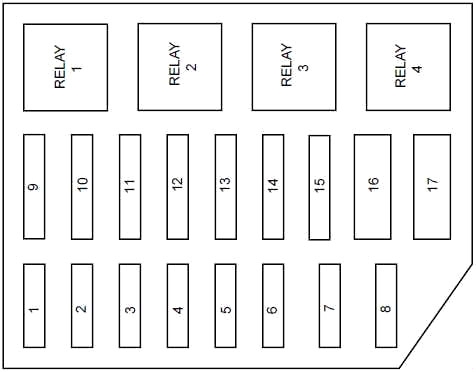

Schéma poistiek v motorovom priestore
Panel rozvodu napájania sa nachádza v motorovom priestore.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 20 | Relé čerpadla elektrického paliva |
| 2 | 30 | Generátor, relé štartovania, poistky 15 a 18 |
| 3 | 25 | Rádio, CD menič, zosilňovač subwooferu |
| 4 | 30 | Relé výkonu polície |
| 5 | 15 | Relé klaksónu |
| 6 | 20 | Modul DRL |
| 7 | 20 | Spínač obvodu: zámky dverí, elektrické sedadlá, uvoľnenie krytu batožinového priestoru |
| 8 | 30 | Systém pneumatického odpruženia |
| 9 | 50 | Vidiť poistky 5 a 9 |
| 10 | 50 | Vidiť poistky 1, 2, 6, 7, 10, 11, 13 a spínač 14 |
| 11 | 40 | 1998-2000: Vidiť poistky 4, 8, 16 a spínač 12 |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 50 | 2001-2002: Pozri poistky 4, 8, 16 a spínač 12 | |
| 12 | 30 | Relé výkonu PCM, PCM, modul vozidla na zemný plyn |
| 13 | 50 | Relé ventilátora rýchleho chladenia |
| 14 | 40 | Relé odmrazovania zadného okna, pozri aj poistku 17 |
| 15 | 50 | 1998-2000: Modul proti zablokovaniu bŕzd |
| 40 | 2001-2002: Modul proti zablokovaniu bŕzd | |
| 16 | 50 | Podpora poistky možnosť polícia |
| 17 | 30 | Relé ventilátora chladenia |
| Relé | ||
| R1 | Relé odmrazovania zadného | |
| R2 | Relé klaksónu | |
| R3 | Relé ventilátora chladenia | |
| R4 | Relé pumpy pneumatického odpruženia, relé výkonu polícia | |
Ďalšia poistková skrinka
Nachádza sa na ľavom blatníku pripevnená k nádrži vákuum.
| Dióda | |
|---|---|
| 1 | Výkon PCM |
| Relé | |
| R1 | Spínač klimatizácie WOT |
| R2 | Čerpadlo paliva |
| R3 | Výkon PCM |
Schéma poistiek a relé – Ford Crown Victoria
Týka sa vozidiel vyrobených v rokoch:
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Schéma poistkovej skrinky v kabíne
Panel poistiek sa nachádza pod a vľavo od volantu, blízko pedála brzdy. Odstráňte kryt panela, aby ste získali prístup k poistkám. Na vybratie poistky použite nástroj na vyberanie poistiek, ktorý sa nachádza na kryte panela poistiek.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 15 | 2003-2004: Audio, meniace CD |
| 2005-2006: Taxi, prístrojová doska, modul riadenia osvetlenia (vnútorné osvetlenie) | ||
| 10 | 2007-2012: Zapaľovanie (START) – Cievka relé štartovacieho motora, DTRS | |
| 2 | 5 | 2003-2004: Zvuk |
| 10 | 2005-2006: Zapaľovanie (ON) – modul elektronickej automatickej regulácie teploty (EATC), spínač režimu klimatizácie (vozidlá vybavené iba EATC), cievka relé ventilátora klimatizácie | |
| 7,5 | 2007-2012: Elektrické zrkadlá, spínače zamykania dverí, spínač zrkadiel, spínač klávesnice, spínač Decklid, DDM, prístrojová doska | |
| 3 | 7,5 | 2003-2004: Zrkadlá |
| 10 | 2005-2006: | |
| Modul EATC (vozidlá vybavené iba EATC) | ||
| Audio (základný audio systém v vozidlách bez EATC) | ||
| 5 | 2007-2012: Zapaľovanie (START) – ztlmenie zvuku, poistková skrinka napájania polície (PDB) (iba vozidlá polície) | |
| 4 | 10 | 2003-2004: Airbag |
| 2005-2006: Zapaľovanie (ON) – modul systému proti zablokovaniu (ABS), zadný modul pneumatického odpruženia (RASM), variabilný posilňovač riadenia (VAPS) | ||
| 2007-2012: Modul riadenia osvetlenia (LCM) (osvetlenie spínača), senzor Autolamp | ||
| 5 | 25 | 2003-2004: Podnos balíkov a zadný blikač (možnosti vozidla polície) |
| 10 | 2005-2006: Spínač riadenia rýchlosti, signál zastavenia, blokovanie prevodovky brzdy (BTSI) (prevodovka stĺpca) | |
| 7,5 | 2007-2012: Zapaľovanie (ON/ACC) – LCM | |
| 6 | 15 | 2003-2004: Modul kontrolných svetiel prístrojovej dosky, spínač kontroly preťaženia, modul riadenia osvetlenia (LCM), spojka klimatizácie, analógová prístrojová doska |
| 10 | 2005-2006: Zapaľovanie (ON) – Prístrojová doska | |
| 7,5 | 2007-2012: LCM | |
| 7 | 10 | 2003-2004: Modul dverí vodiča (DDM), prémiové rádio, vstup pre spustenie PDB polície (možnosť vozidla polície) |
| 2005-2006: LCM (parkovacie svetlá, osvetlenie spínačov) | ||
| 2007-2012: Zapaľovanie (ON/ACC) – modul stieračov | ||
| 8 | 25 | 2003-2004: Relé výkonu modulu riadenia pohonného systému (PCM), konektory cievky, kondenzátor rádiového šumu, pasívny proti krádežový systém (PATS) |
| 10 | 2005: Zapaľovanie (ON) – zadný modul pneumatického odpruženia (RASM), variabilný posilňovač riadenia (VAPS) | |
| 2006: LCM | ||
| 2007-2012: Modul elektronickej automatickej regulácie teploty (EATC) (vozidlá vybavené iba EATC) | ||
| 9 | 5 | 2003-2004: Senzor prietoku prevodovky |
| 20 | 2005: LCM (svetlomety, smerovky) | |
| 10 | 2006: LCM (osvetlenie spínača) | |
| 7,5 | 2007-2012: Zapaľovanie (ON/ACC) – Osvetlenie spínača zámku dverí, Osvetlenie spínača vyhrievaného sedadla, Otvárateľná strecha, Horná konzola, Rádio, Anténa, Elektrochromatické zrkadlo, Cievka relé okna (iba vozidlá bez polície), Cievka relé okna a mosta a cievka relé polície ON/ACC (iba vozidlá polície) | |
| 10 | 10 | 2003-2004: Odmrazovanie zadného skla, vyhrievané zrkadlá |
| 5 | 2005-2006: Zapaľovanie (ON/START) – modul dverí vodiča (DDM), PDB polície (iba vozidlá polície) | |
| 15 | 2007-2012: Nebezpečenstvá (iba vozidlá bez polície) | |
| 20 | 2007-2012: Nebezpečenstvá (iba vozidlá polície) | |
| 11 | 5 | 2003-2004: Relé kontrolného indikátora trakcie (iba ABS s kontrolou trakcie) |
| 10 | 2005-2006: | |
| Zapaľovanie (START) – cievka relé ON/ACC (okno) (iba vozidlá bez polície) | ||
| Zapaľovanie (START) – cievka relé ON/ACC (okno a kryt mosta) a cievka relé Police ON/ACC (iba vozidlá polície) | ||
| 15 | 2007-2012: Zapaľovanie (ON) – Smerovky | |
| 12 | 15 | 2003-2004: Multifunkčný spínač pre smerovky/varovné svetlá |
| 10 | 2005-2006: Zapaľovanie (ON/START) – Cievka relé štartovacieho motora, DTRS | |
| 15 | 2007-2012: Audio | |
| 13 | 5 | 2003-2004: Rádio |
| 10 | 2005-2006: Zapaľovanie (START) – modul stieračov | |
| 2007-2012: Zapaľovanie (ON) – modul systému proti zablokovaniu (ABS; 2007-2008), modul zadného pneumatického odpruženia (RASM), variabilný posilňovač riadenia (VAPS; 2007-2008), prístrojová doska | ||
| 14 | 10 | 2003-2004: Systém proti zablokovaniu (ABS), prístrojová doska |
| 2005-2006: Zapaľovanie (ON) – BTSI (prevodovka s posunom podlahy) | ||
| 15 | 2007-2012: Taxi, nastaviteľné pedále | |
| 15 | 15 | 2003-2004: Modul regulácie rýchlosti, cievka relé výkonu (možnosť vozidla polície), LCM, hodiny, relé motora ventilátora EATC, osvetlenie spínača zámku dverí, spínač vyhrievaného sedadla, otvárateľná strecha |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 7,5 | 2005-2006: Štartovanie (START) – LCM, osvetlenie spínača zámku dverí, osvetlenie spínača vyhrievaného sedadla, otváracia strecha, stropná konzola, elektrochromatické zrkadlo | |
| 10 | 2007-2012: Štartovanie (ON) – modul EATC, spínač režimu klimatizácie (vozidlá vybavené iba manuálnou klimatizáciou), cievka relé ventilátora klimatizácie | |
| 16 | 15 | 2003-2004: Svetlá cúvania, blokovanie prevodovky, modul DRL, kontrola VAP, elektronické zrkadlo deň/noc, stropná konzola, pneumatické odpruženie, 2005-2006: klimatizácia, modul vyhrievaného sedadla, modul zvončeka Speed chime (iba GCC), DDM, zadné svetlá – hore |
| Štartovanie (ON) – Smerovky | ||
| 20 | 2007-2012: Zapaľovač cigariet (2007-2008), OBD II | |
| 17 | 7,5 | 2003-2004: Motor stierača |
| 10 | 2005-2006: Štartovanie (START) – Audio | |
| 2007-2012: Štartovanie (ON) – spínač režimu klimatizácie (vozidlá vybavené manuálnou klimatizáciou), dvere Blend, moduly vyhrievaných sedadiel, BTSI (prevodovka podlahy) | ||
| 18 | 10 | 2003-2004: – |
| 2005-2006: Štartovanie (ON) – spínač režimu klimatizácie (iba manuálna klimatizácia), zmiešané dvere, DDM, moduly vyhrievaných sedadiel, modul denných svetiel (DRL) | ||
| 15 | 2007-2012: Modul riadenia osvetlenia (vnútorné osvetlenie) | |
| 19 | 15 | 2003-2004: Brzdové svetlá, signál zastavenia pre PCM, ABS a modul riadenia rýchlosti, DDM |
| 10 | 2005-2012: Ľavé stretávacie svetlo, DRL | |
| 20 | 20 | 2003-2004: Bodové svetlo (možnosť vozidla polície) |
| 10 | 2005-2012: Štartovanie (ON/ACC) – Rezervné svetlá, Antiblokovací systém (ABS; 2009-2012) | |
| 21 | 15 | 2003-2004: LCM pre parkovacie svetlá a vnútorné osvetlenie, Autolamp/senzor osvetlenia |
| 10 | 2005-2012: Pravé stretávacie svetlo, DRL | |
| 22 | 20 | 2003-2004: Servomotor regulácie rýchlosti, multifunkčný spínač pre núdzové svetlá, spínač/zámok brzdy, Napájanie poistky IP 19 |
| 10 | 2005-2012: Štartovanie (ON/ACC) – modul riadenia obmedzení (RCM), senzor klasifikácie cestujúcich (OCS), indikátor deaktivácie airbagu spolujazdca (PADI) | |
| 23 | 15 | 2003-2004: Modul EATC, Prístrojová doska, Hodiny, LCM, Vnútorné svetlá, Spínače zámku dverí, otvorené dvere a stropné svetlá (vozidlá Taxi) |
| 2005-2012: Multifunkčný spínač (Flash-to-pass), LCM (svetlomety; 2006-2012) | ||
| 24 | 10 | 2003-2004: Ľavé stretávacie svetlo |
| 2005-2012: Štartovanie (ON/ACC) – modul pasívneho protizámkového systému (PATS), cievka relé modulu riadenia pohonu (PCM), cievka relé čerpadla, cievka relé zapaľovacej cievky | ||
| 25 | 15 | 2003-2004: Zapaľovač cigariet |
| 2005-2006: Autolamp/senzor osvetlenia, elektrické zrkadlá, spínače zámku dverí (DDM), spínač zrkadiel, spínač klávesnice, spínač Decklid, spínač nastaviteľného pedálu, DDM | ||
| 2007-2012: LCM (Parkovacie svetlá, rohové svetlá, registračné svetlá) | ||
| 26 | 10 | 2003-2004: Pravé stretávacie svetlo |
| 2005-2006: Štartovanie (ON/ACC) – analógová prístrojová doska, modul varovného svetla, LCM, spínač preťaženia, cievka relé zadného odmrazovania | ||
| 2007-2012: Štartovanie (ON/START) – prístrojová doska, LCM, spínač zrušenia preťaženia, spínač kontroly trakcie | ||
| 27 | 25 | 2003-2004: LCM pre smerové svetlá a stretávacie svetlá |
| 20 | 2005-2006: Zapaľovač cigariet, OBD II, napájací bod | |
| 2007-2012: – | ||
| 28 | 20 | 2003-2004: Elektrické okná, DDM, prístrojová doska/uvoľnenie krytu dverí (iba vozidlá polície) |
| 10 | 2005-2006: Svetlo stopu centrálneho veľkého výšky (CHMSL) | |
| 7,5 | 2007-2012: Signál zastavenia, LCM (blokovanie prevodovky brzdy), ABS | |
| 29 | 15 | 2003-2004: – |
| 2005-2006: Zvuk | ||
| 2 | 2007-2012: Nebezpečenstvo v (iba vozidlá polície) | |
| 30 | 15 | 2003-2004: – |
| 2005-2006: Svetlá stopu, MFS | ||
| 2 | 2007-2012: Úspora batérie (iba vozidlá polície) | |
| 31 | 15 | 2003-2004: – |
| 2005-2006: Nebezpečenstvá (vozidlá iné ako vozidlá polície) | ||
| 20 | 2005-2006: Nebezpečenstvá (vozidlá polície) | |
| 5 | 2007-2012: Kľúč v (LCM) | |
| 32 | 10 | 2003-2004: – |
| 2005-2006: Ohrievače zrkadiel, indikátor odmrazovania zadného skla | ||
| 2 | 2007-2012: Nebezpečenstvo von (iba vozidlá polície) | |
| 33 | 10 | Modul protipožiarnej ochrany (ak je prítomný) (iba vozidlá polície) |
| Relé | ||
| K101 | 2005-2006: Zadné odmrazovanie | |
| 2007-2012: Relé okna, Decklid (iba vozidlá polície) | ||

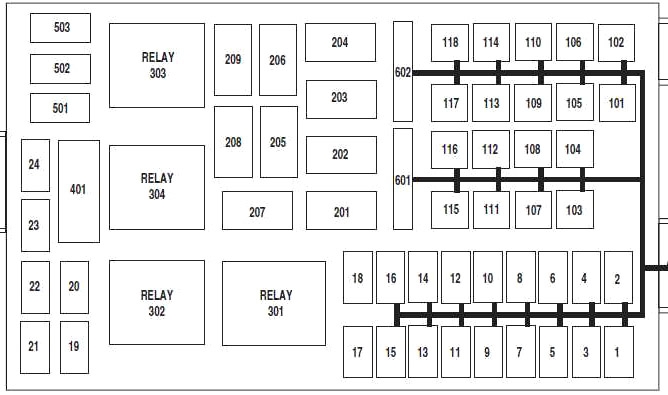

Schéma poistkovej skrinky v motorovom priestore
Poistková skrinka sa nachádza v motorovom priestore.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 25 | 2003-2004: Zvuk |
| 20 | 2005: Spínač zapaľovania (kľúč, RUN 1, RUN 2) | |
| 25 | 2006: Spínač zapaľovania (kľúč, RUN 1, RUN 2), nebezpečenstvá | |
| 30 | 2007-2012: Spínač zapaľovania | |
| 2 | 20 | 2003-2004: Bod napájania |
| 25 | 2005-2006: Spínač zapaľovania (RUN/START, RUN/ACC, START) | |
| 20 | 2007-2012: Otváracia strecha (2007-2008), bodové svetlá (len vozidlá polície) | |
| 3 | 20 | 2003-2004: Vyhrievané sedadlá |
| 10 | 2005-2012: Modul riadenia pohonného systému (PCM) – udržiavanie výkonu, odvetranie nádrže | |
| 4 | 10 | 2003-2004: Klaksón |
| 20 | 2005-2012: Napájanie relé čerpadla paliva | |
| 5 | 20 | 2003-2004: Čerpadlo paliva |
| 10 | 2005-2012: Modul zadného pneumatického odpruženia (RASM), modul VAPS (2005-2008) | |
| 6 | 15 | 2003-2004: – |
| 2005-2012: Regulátor alternátora | ||
| 7 | 20 | 2003-2004: Otváracia strecha |
| 30 | 2005-2012: Napájanie relé PCM | |
| 8 | 20 | Modul dverí vodiča (DDM) |
| 9 | 15 | 2003-2004: – |
| 2005-2012: Napájanie relé zapaľovacej cievky | ||
| 10 | 20 | 2003-2004: – |
| 2005-2012: Napájanie relé klaksónu | ||
| 11 | 20 | 2003-2004: Denné svetlá (DRL) |
| 15 | 2005-2012: Napájanie relé spojky klimatizácie | |
| 12 | 25 | 2003-2004: – |
| 2005-2012: | ||
| Zvuk (len vozidlá, ktoré nie sú polície) | ||
| Svetlá na polici (len vozidlá polície) | ||
| 13 | 20 | 2003-2004: – |
| 2005-2012: Bod napájania prístrojovej dosky | ||
| 14 | 20 | 2003-2004: – |
| 2005-2012: Spínač brzdového svetla | ||
| 15 | 15 | 2004: Alternátor |
| 20 | 2005-2006: Vyhrievané sedadlá | |
| 15 | 2007-2012: Napájanie batérie príslušenstva polície 1 (len vozidlá polície) | |
| 16 | 20 | 2003-2004: – |
| 2005: Modul denných svetiel (DRL) | ||
| 25 | 2006: Svetlá na polici (len vozidlá polície) | |
| 20 | 2007-2012: Vyhrievané sedadlá, napájanie batérie príslušenstva polície 2 (len vozidlá polície) | |
| 17 | 10 | 2003-2007: – |
| 2008-2012: Komerčné R/A | ||
| 18 | 10 | 2003-2007: – |
| 2008-2012: Komerčné R/A | ||
| 19 | 10 | 2003-2004: Modul riadenia pohonného systému (PCM), vstrekovače paliva, modul vstrekovačov paliva NGV |
| 15 | 2005-2012: Vstrekovače | |
| 20 | 10 | 2003-2004: PCM, HEGO |
| 15 | 2005-2006: PCM, senzor hmotnostného prietoku vzduchu (MAF), IAT | |
| 2007-2012: PCM | ||
| 21 | 15 | 2003-2004: – |
| 2005-2012: Zaťaženia a senzory pohonného systému, cievka relé spojky klimatizácie (2006) | ||
| 22 | 20 | 2003-2005: – |
| 2006-2012: Výstupy polície WPB (len vozidlá polície) | ||
| 23 | 20 | 2003-2005: – |
| 2006-2012: Výstupy polície WPB (len vozidlá polície) | ||
| 24 | 5 | 2003-2004: – |
| 2005: Stlmenie rádia | ||
| 2006: – | ||
| 10 | 2007-2012: Vyhrievané zrkadlá, smerovka na odmrazovanie zadného skla | |
| 101 | 30 | 2003-2004: Spínač zapaľovania, cievka štartéra cez relé štartéra, poistky IP 7, 9, 12 a 14 |
| 40 | 2005-2012: Napájanie relé ventilátora | |
| 102 | 50 | Ventilátor chladenia (motor) |
| 103 | 40 | 2003-2004: Motor ventilátora |
| 50 | 2005: Prístrojová doska (I/P) napájanie poistkovej skrinky č. 1, poistky I/P 23, 25, 27 a 31 | |
| 2006: Prístrojová doska (I/P) napájanie poistkovej skrinky č. 1, poistky I/P 19, 21, 23, 25 a 27 | ||
| 2007-2012: Prístrojová doska (I/P) napájanie poistkovej skrinky č. 1, poistky I/P 10, 12, 14, 16 a 18 | ||
| 104 | 40 | 2003-2004: Vyhrievané relé osvetlenia |
| 2005: Prístrojová doska (I/P) napájanie poistkovej skrinky č. 2, poistky I/P 1, 3, 5, 7 a 9 | ||
| 2006: Prístrojová doska (I/P) napájanie poistkovej skrinky č. 2, poistky I/P 1, 3, 5, 7, 8 a 9 | ||
| 50 | 2007-2012: Prístrojová doska (I/P) napájanie poistkovej skrinky č. 2, poistky I/P 2, 4, 6, 8, 19, 21, 23 a 25 | |
| 105 | 30 | 2003-2004: Relé výkonu PCM alebo modul NGV (len vozidlá na zemný plyn), diagnostický konektor, PDB 19 a 20, relé spojky klimatizácie, relé modulu čerpadla paliva |
| 2005-2012: Napájanie relé štartéra | ||
| 106 | 40 | Modul systému proti zablokovaniu (ABS) (čerpadlo) |
| 107 | 40 | 2003: Koruna Severnej Ameriky (možnosť vozidla polície) |
| 50 | 2004: Bod napájania zadnej polície (len vozidlá polície) | |
| 40 | 2005-2012: Napájanie relé odmrazovania zadného skla |
| Číslo | Ampere [A] | Popis |
|---|---|---|
| 108 | 50 | 2003-2004: Bod napájania polície zadný (iba vozidlá polície) |
| 20 | 2005-2006: | |
| Otváracia strecha (iba vozidlá iné ako vozidlá polície) | ||
| Svetlomety (dostupné iba vo vozidlách polície, vozidlách s dlhým rázvorom [LWB] a komerčných vozidlách) | ||
| 2007-2012: | ||
| 2009-2012: Zapaľovač cigariet (iba vozidlá nie polície), | ||
| Napájanie batérie príslušenstva polície 3 (iba vozidlá polície) | ||
| 109 | 50 | 2003-2004: Svetelný pás (možnosť vozidla polície) |
| 20 | 2005-2012: Modul ABS (Ventily) | |
| 110 | 50 | 2003-2004: Spínač relé predného PDB (možnosť vozidla polície) |
| 30 | 2005-2012: Modul stieračov | |
| 111 | 30 | 2003-2004: Napájanie spínača relé výkonu (možnosť vozidla polície) |
| 50 | 2005-2012: Napájanie batérie polície PDB alebo I/P polície (iba vozidlá polície) | |
| 112 | 50 | 2003-2004: Napájanie spínača zapaľovania pre poistky IP 4, 6, 8, 11, 13, 15, 17, 20, 22 a 28 |
| 30 | 2005-2012: Kompresor pneumatického odpruženia (iba vozidlá nie polície) | |
| 40 | 2005-2012: Napájanie relé PDB polície (iba vozidlá polície) | |
| 113 | 50 | 2003-2004: Napájanie poistiek IP 3, 5, 21, 23, 25, 27 |
| 2005-2012: Svetelná bariera polície alebo batožinový priestor polície (pravý panel vyhadzovania) dodatočné napájanie batérie (iba vozidlá polície) | ||
| 114 | 30 | 2003-2004: Systém riadenia VAP, kompresor pneumatického odpruženia, palubná doska |
| 50 | 2005-2012: Napájanie batérie polície PDB alebo I/P polície (iba vozidlá polície) | |
| 115 | 50 | 2003-2004: Napájanie spínača zapaľovania pre poistky IP 16 a 18 |
| 2005-2012: Bod napájania zadný alebo batožinový priestor polície (pravý panel vyhadzovania) dodatočné napájanie batérie (iba vozidlá polície) | ||
| 116 | 30 | 2003-2004: Stierače |
| 50 | 2005-2012: Napájanie batérie príslušenstva polície I/P (iba vozidlá polície) | |
| 117 | 50 | 2003-2004: Kanál B+ pre PDB (možnosť vozidla polície) |
| 2005-2012: Napájanie batérie polície PDB alebo I/P polície (iba vozidlá polície) | ||
| 118 | 20 | 2003-2004: ABS |
| 50 | 2005-2012: Bod napájania zadný alebo batožinový priestor polície (pravý panel vyhadzovania) dodatočné napájanie batérie (iba vozidlá polície) | |
| 401 | — | – |
| 601 | 50 | 2003-2004: Koruna Severnej Ameriky (možnosť vozidla polície) |
| 20 | 2005-2012: Elektrické sedadlá, bedrové, na palube (iba vozidlá polície) | |
| 602 | 20 | 2003-2004: Nastaviteľné pedále, Elektrické sedadlo, Zamykanie, Decklid, Bedrové, Uvoľnenie Decklidu (možnosť vozidla polície) |
| 2005-2009: | ||
| Relé RUN/ACC (okná) (iba vozidlá nie polície) | ||
| Napájanie relé RUN/ACC (okná a kryt mosta) (iba vozidlá polície) | ||
| 2010-2012: Napájanie relé RUN/ACC – Okna, Decklid (iba vozidlá polície) | ||
| Dióda | ||
| 501 | 2003-2004: PCM | |
| 2005-2008: Spojka klimatizácie | ||
| 502 | 2004: Spojka klimatizácie | |
| 2005-2012: PCM | ||
| 503 | 2003-2004: – | |
| 2005-2007: Klaksón, uzamknutie dverí | ||
| 2008-2012: – | ||
| Relé | ||
| 201 | 2003-2004: Relé klaksónu | |
| 2005-2012: Relé spojky klimatizácie | ||
| 202 | 2003-2004: relé PCM | |
| 2005-2012: – | ||
| 203 | 2003-2004: Relé čerpadla paliva | |
| 2005-2012: Relé zapaľovacej cievky | ||
| 204 | 2003-2004: Relé spojky klimatizácie | |
| 2005-2012: relé PCM | ||
| 205 | 2003-2004: Relé spínača kontroly trakcie | |
| 2005-2012: – | ||
| 206 | 2003-2004: Relé vozidiel polície | |
| 2005-2012: Relé čerpadla paliva | ||
| 207 | 2005-2012: – | |
| 208 | 2003-2004: | |
| Relé otváracej strechy | ||
| Relé brzdového svetla polície (iba vozidlá polície) | ||
| 2005-2012: – | ||
| 209 | 2003-2004: – | |
| 2005-2012: Relé klaksónu | ||
| 301 | 2003-2004: Relé motora ventilátora | |
| 2005-2012: Elektromagnetické relé štartéra | ||
| 302 | 2003-2004: Elektromagnetické relé štartéra | |
| 2005-2012: | ||
| Relé kompresora vzduchu (iba vozidlá nie polície) | ||
| Relé RUN/ACC (iba vozidlá polície) | ||
| 303 | 2003-2004: Relé pneumatického odpruženia | |
| 2005-2012: Relé motora ventilátora | ||
| 304 | 2003-2004: Relé vyhrievania osvetlenia | |
| 2005-2006: | ||
| Relé RUN/ACC (okná) (iba vozidlá nie polície) | ||
| Relé RUN/ACC (okná a kryt mosta) (iba vozidlá polície) | ||
| 2007-2012: Relé zadného odmrazovania | ||
O Ford Crown Victoria (1992-2012)
Ford Crown Victoria, vyrábaný v rokoch 1992 až 2012, je klasický americký sedan, ktorý sa stal populárnym najmä medzi policajnými zložkami a taxislužbami. Tento model je známy svojou robustnou konštrukciou a spoľahlivosťou. Crown Victoria ponúkal rôzne možnosti motorov, pričom najčastejšie bol vybavený 4,6-litrovým motorom V8, ktorý poskytoval dostatočný výkon pre každodenné používanie aj náročnejšie úlohy. Vďaka svojmu pohodlnému interiéru a priestrannému batožinovému priestoru sa stal obľúbeným medzi vodičmi, ktorí hľadali praktické a pohodlné vozidlo na dlhé cesty.
Schéma poistkovej skrinky Ford Crown Victoria
Táto stránka zobrazuje schému poistkovej skrinky pre Ford Crown Victoria, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod prístrojovou doskou na strane vodiča a ďalšia sa môže nachádzať v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhrady s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom, ktorý zabezpečuje bezpečnosť a funkčnosť elektrických komponentov vo vozidle.
