Ford Cougar (1999-2002) – poistková skrinka

Ford Cougar (1999-2002) – schéma poistkovej skrinky

Rok výroby: 1999, 2000, 2001, 2002.

Poistka zapaľovača cigariet (zásuvka napájania) v Ford Cougar (1999-2002) je poistka 27 v poistkovej skrinke v kabíne.

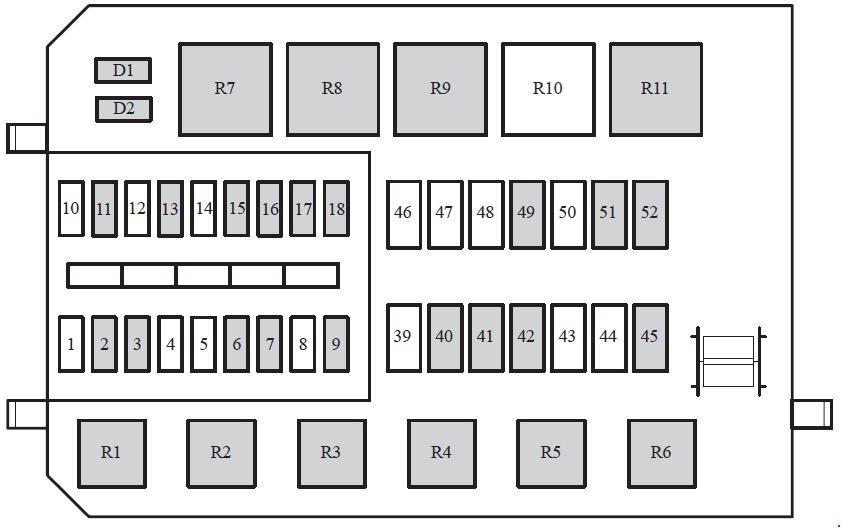

Poistková skrinka v motorovom priestore (distribučná schéma)

Číslo	Amperáž [A]	Popis
1	–	Nepoužíva sa
2	15	’01 -’02: Alternátor
	7.5	’99 -’00: Alternátor
3	20	Hmlové svetlá
4	–	Nepoužíva sa
5	–	Nepoužíva sa
6	3	Riadenie motora
7	20	Havarijné svetlá; Klakson; Multifunkčný spínač.
8	–	Nepoužíva sa
9	15	Čerpadlo paliva
10	–	Nepoužíva sa
11	20	Riadenie motora (’99 -’00); Zapaľovanie (’99 -’00); Deň svetlá.
12	–	Nepoužíva sa
13	20	Senzory HEGO
14	–	Nepoužíva sa
15	7.5	Pravé stretávacie svetlo
16	7.5	Ľavé stretávacie svetlo
17	7.5	Pravé diaľkové svetlo
18	7.5	Ľavé diaľkové svetlo; Prístrojová doska; Predné hmlové svetlá.
39	–	Nepoužíva sa
40	20	Zapaľovanie; Riadenie motora (’01 -’02); Štartovanie (’99); Spínač svetiel (’99 -’00).
41	20	Riadenie motora
42	40	Ventilátor kúrenia
43	–	Nepoužíva sa

44	–	Nepoužíva sa
45	60	Hlavné elektrické napájanie vozidla (relé štartovania)
46	–	Nepoužíva sa
47	–	Nepoužíva sa
48	–	Nepoužíva sa
49	60	Ventilátor chladenia motora
50	–	Nepoužíva sa
51	60	ABS
52	60	Modul časovača; Osvecovanie kabíny; Odmlžovač zadného okna; Poistky 25, 27, 28, 34 a 36.
Relé
R1	Čerpadlo paliva
R2	Riadenie motora
R3	Klimatizácia
R4	Hlavné svetlomety
R5	Dálnicové svetlomety
R6	Klaksón
R7	Štartovanie
R8	Ventilátor chladenia motora s vysokou rýchlosťou
R9	Ventilátor chladenia motora
R10	Nepoužíva sa
R11	Denné svetlá
Dióda
D1	00 -’02: Relé štartovania
	’99: Ochrana proti inverzii polarity
D2	Klimatizácia

Pannello poistiek v’kabíne

Č.	Amperáže [A]	Popis
19	7.5	Ohrievač zrkadla
20	10	stierače
21	40	Motor strešného okna a motor okien
22	7.5	ABS / TCS
23	15	Smerovky; Náhradné lampy; Regulácia rýchlosti; Páka prevodovky; Spojka klimatizácie; Motor ventilátora; Modul deaktivácie žiarovky (’99 -’00).
24	15	Svetlomety; Kontrola rýchlosti.
25	20	Alarmový systém; Systém uzamykania.
26	7.5	Diaľkové svetlá; Obrysové svetlá.
27	15	Zapaľovač cigariet
28	30	Elektrické sedadlá
29	30	Ohrievač zadného okna
30	7.5	Riadenie motora; Systém uzamykania; Prístrojová doska.
31	7.5	Stmievač panela; Osvetlenie evidenčného čísla; Osvetlenie priestoru odkladacej schránky; Modul uchytenia bezpečnostného pásu (’01 -’02).

32	–	Nepoužíva sa
33	7.5	Svetlomety na ľavej strane
34	7.5	Elektrické zrkadlá; Hodiny; Vnútorné osvetlenie.
35	7.5	Svetlomety na pravej strane
36	15	Rádio
37	30	Ventilátor kúrenia; Klimatizácia.
38	7.5	Airbag
Relé
R12	Nočné svetlá
R13	Ohrievanie zadného skla
R14	Ventilátor motora
R15	Predný stierač
R16	Zapaľovanie
Dióda
D2	Ochrana proti inverzii polarity

O Ford Cougar (1999-2002)

Ford Cougar, vyrábaný v rokoch 1999 až 2002, je športové kupé, ktoré sa vyznačuje elegantným dizajnom a dynamickými jazdnými vlastnosťami. Tento model bol postavený na platforme Ford Mondeo a ponúkal rôzne možnosti motorov, vrátane štvorvalcových a šesťvalcových motorov. Najčastejšie sa vyskytovali motory s objemom 2.0 litra a 2.5 litra V6, ktoré poskytovali dostatočný výkon pre športovú jazdu. Interiér Ford Cougar bol navrhnutý s dôrazom na pohodlie a moderné technológie, čo z neho robilo atraktívnu voľbu pre vodičov, ktorí hľadali kombináciu štýlu a výkonu.

Schéma poistkovej skrinky Ford Cougar

Táto stránka zobrazuje schému poistkovej skrinky pre Ford Cougar, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Vo vozidle Ford Cougar sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a ďalšia môže byť umiestnená v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom, ktorý zabezpečuje, že všetky elektrické komponenty vozidla fungujú správne a bezpečne.
