Ford EcoSport (2013-2022) – poistková skrinka
Ford EcoSport (2013-2016) – schéma poistkovej skrinky
Rok výroby: 2013, 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford EcoSport (2013-2016) je poistka F31 v poistkovej skrinke v priestore pre cestujúcich.

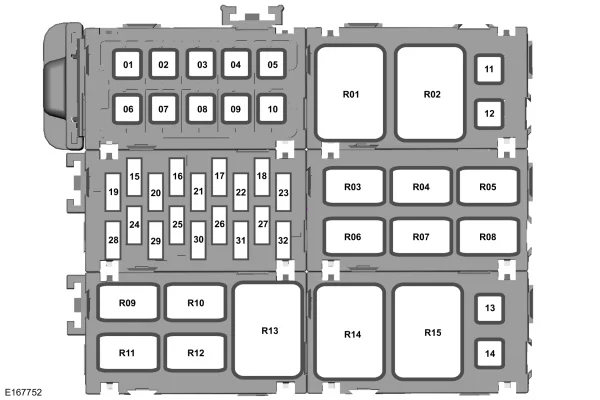

Poistková skrinka v motorovom priestore
| Číslo | Amp [A] | Popis |
| 1 | 60 | Poistková skrinka v motorovom priestore |
| 2 | 40 | Systém prevencie zablokovania kolies |
| 3 | 60 | Poistková skrinka v motorovom priestore;
Modul riadiacej jednotky systému prenosu. |
| 4 | 40 | Motor ventilátora |
| 5 | 60 | Poistková skrinka v
priestore pre cestujúcich. |
| 6 | 30 | Centrálne zamykanie;
Alarm proti krádeži. |
| 7 | 60 | Relé štartovania;
Poistková skrinka v priestore pre cestujúcich. |
| 8 | 30 | Motorček štartovania |
| 9 | 60 | Rýchly chladiaci ventilátor;
Poistková skrinka v motorovom priestore. |
| 10 | 30 | Modul riadiacej jednotky prevodovky;
Žhaviace sviečky; Ventilátor chladenia pri nízkej rýchlosti – 1,0 l EcoBoost. |
| 60 | ||
| 40 | ||
| 11 | 30 | Vyhrievaný prvok predného skla
na ľavej strane |
| 12 | 30 | Vyhrievaný prvok predného skla
na pravej strane |
| 13 | 30 | Ventilátor chladenia pri nízkej rýchlosti –
1,5 l Duratec-16V Ti-VCT a 1,5 l Duratorq-TDCi |
| 14 | 30 | Modul riadiacej jednotky prevodovky |
| 15 | 15 | Program úspory batérie;
Predné hmlové svetlá; Diaľkové svetlá; Vnútorné osvetlenie; Pravý stretávací svetlomet; Kontrolka upozornenia na deaktiváciu airbagu pre cestujúcich. |
| 16 | 15 | Ľavé stretávacie svetlomety;
Bočné svetlá; Zadné hmlové svetlo; Deň svetlá. |
| 17 | 15 | Svetlomety |
| 18 | 20 | Klaksón |
| 19 | 20 | Elektronické čerpadlo |
| 20 | 7,5 | Modul riadenia prevodovky
Modul riadenia systému prenosu. |
| 21 | 20 | Čerpadlo paliva a relé vstrekovačov paliva |
| 22 | 15 |
Predné hmlové svetlá; Svetlomety; Vnútorné osvetlenie; Smerovky. |
| 23 | 10 | Bateriový signalizátor;
Alarm proti krádeži; Relé klaksónu. |
| 15 | ||
| 24 | 20 | Zadné vyhrievané sklo;
Vyhrievané vonkajšie zrkadlá. |
| 25 | 7,5 | Relé klimatizácie;
Relé klimatizácie – 1,0 l EcoBoost. |
| 10 | ||
| 26 | 20 | Systém proti zablokovaniu s elektronickou kontrolou
stability |
| 27 | 15 | Predné hmlové svetlá |
| 28 | 10 | Čerpadlo vody |
| 29 | 15 | Zapaľovacia cievka;
Zapaľovacia cievka – 1,0L EcoBoost. |
| 20 | ||
| 30 | 15 | Relé nízkej a vysokej rýchlosti
chladiaceho ventilátora; Modul riadenia systému prenosu; Ventil na odvod pary z nádrže paliva. |
| 31 | 15 | Elektromagnetický ventil na studené štartovanie;
Vyhrievaný senzor kyslíka. |
| 20 | Modul riadenia motora –
1,5 l Duratorq-TDCi. |
|
| 32 | – | Nepoužíva sa |
| Relé | Popis |
| R1 | Rýchly chladiaci ventilátor |
| R2 | Žhaviace sviečky |
| R3 | Predné hmlové svetlá;
Zadné hmlové svetlá. |
| R4 | Čerpadlo vstrekovača – 1,5 l Duratorq-TDCi |
| R5 | Svetlá na cúvanie |
| R6 | Diaľkové svetlá |
| R7 | Modul riadenia klimatizácie |
| R8 | Klakson |
| R9 | Chladiaci ventilátor s nízkou rýchlosťou |
| R10 | Motor štartéra |
| R11 | Čerpadlo vstrekovača –
1,0 l EcoBoost a 1,5 l Duratec-16V Ti-VCT; Ohrievač nafty – 1,5 l Duratorq-TDCi. |
| R12 | Motor ventilátora |
| R13 | Modul riadenia systému prenosu |
| R14 | Ohrievací blok |
| R15 | Ohrievací blok |

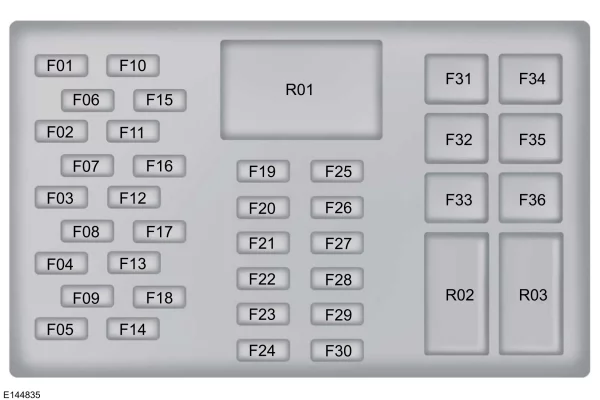

Poistková skrinka v priestore pre cestujúcich
| Číslo | Amp [A] | Popis |
| F1 | 7,5 | Spojka klimatizácie;
Modul senzora dažďa; Zrkadlo s automatickou funkciou zatemnenia. |
| F2 | 10 | Brzdové svetlá |
| F3 | 7,5 | Svetlá cúvania |
| F4 | 7,5 | Nastavenie svetlometov |
| F5 | 20 | Stierače |
| F6 | 15 | Zadný stierač |
| F7 | 15 | Čerpadlo predného ostrekovača;
Čerpadlo zadného ostrekovača. |
| F8 | 15 | Vyhrievané sedadlo vodiča |
| F9 | 15 | Vyhrievané sedadlo pasažiera |
| F10 | 15 | Zapaľovanie. Stlačte spínač zapaľovania;
Relé príslušenstva bez kľúča. |
| F11 | 3 | Súprava ukazovateľov |
| F12 | 15 | Pripojovací konektor dát |
| F13 | 7,5 | Systém klimatizácie – manuálna klimatizácia;
Automatická elektronická regulácia teploty; Senzory upozornenia; Diaľkový prijímač bez kľúča; Ovládací panel audio zariadenia; Modul ovládania/displeja vpredu. |
| F14 | 15 | Audio jednotka;
Modul SYNC; GPS. |
| F15 | 3 | Elektricky sklopné zrkadlá;
Elektrické predné okná. |
| F 16 | 20 | Diaľkový prístup bez kľúča |
| F17 | 20 | Diaľkový prístup bez kľúča |
| F18 | – | Nepoužíva sa |
| F19 | 7,5 | Sada smeroviek |
| F20 | – | Nepoužíva sa |
| F21 | 3 | Kontrolka deaktivácie airbagu pasažiera |
| F22 | 7,5 | Vyhrievané vonkajšie zrkadlá |
| F23 | – | Nepoužíva sa |
| F24 | – | Nepoužíva sa |
| F25 | 7,5 | Modul riadenia klimatizácie;
Motor ventilátora; Predné hmlové svetlá; Ohrievací blok. |
| F26 | 3 | Modul riadenia airbagu |
| F27 | 10 | Tlačidlo pomoci pri parkovaní;
Modul riadenia karosérie; Pasívny protiradový systém; Systém prevencie zablokovania kolies; Naštartovanie; Sada smeroviek; Elektronický posilňovač riadenia; Predná pumpa na umývanie skiel; Zadná pumpa na umývanie skiel. |
| F28 | 7,5 | Pedál akcelerátora;
Palivová vstrekovacia pumpa; Modul riadenia prevodového systému; Modul riadenia prevodovky. |
| F29 | – | Nepoužíva sa |
| F30 | – | Nepoužíva sa |
| F31 | 20 | Zásuvka zapaľovača cigariet;
Predné pomocné napájacie body. |
| F32 | 20 | Zadné pomocné napájacie body |
| F33 | – | Nepoužíva sa |
| F34 | 30 | Elektrické predné okná |
| F35 | 30 | Elektrické zadné okná |
| F36 | – | Nepoužíva sa |
| Relé | Popis |
| R1 | Štartovanie |
| R2 | Stlačte spínač na štartovanie |
| R3 | Príslušenstvo pre systém bez kľúča |

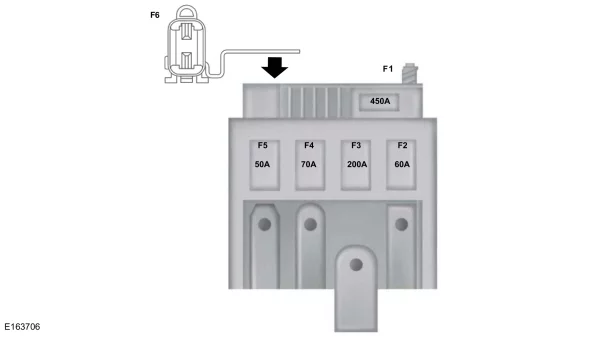

Poistková skrinka batérie
| Nr | Amp [A] | Popis |
| F1 | 450 | Štartovací motor |
| F2 | 60 | Elektronické posilovač riadenia |
| F3 | 200 | Poistková skrinka v motorovom priestore |
| F4 | 70 | Vyhrievací blok |
| F5 | 50 | Vyhrievací blok |
| F6 | 3 | Systém monitorovania batérie |
Ford EcoSport – schéma poistky
Rok výroby: 2018, 2019.
Poistky zapaľovača cigariet (zásuvky napájania) v Ford EcoSport sú poistky 17(predná), 18(zadná) v poistkovej skrinke v motorovom priestore.

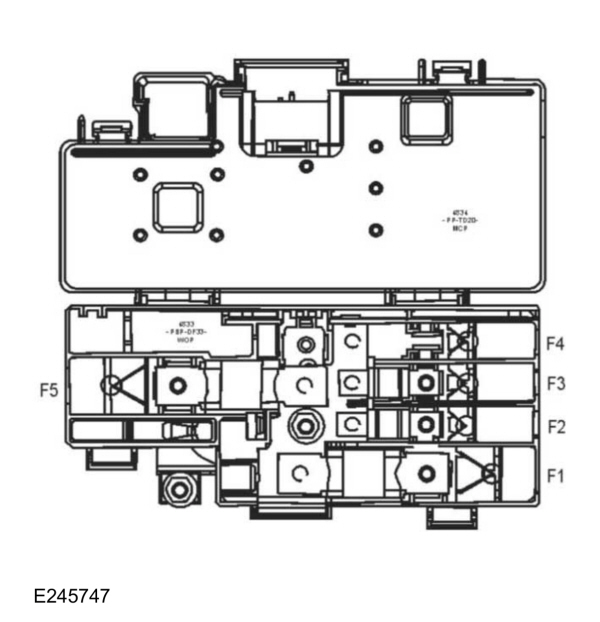

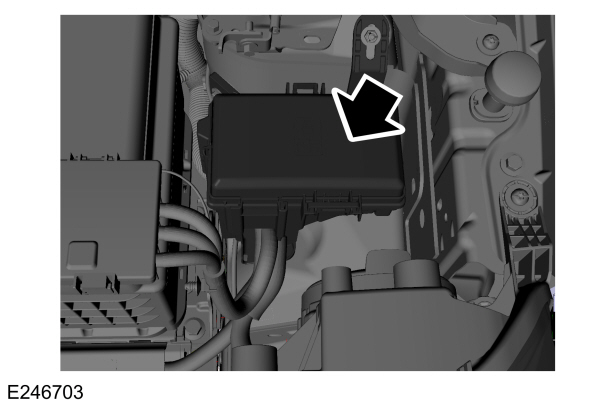

Poistková skrinka batérie
Táto poistková skrinka je pripevnená k pozitívnemu pólu batérie.

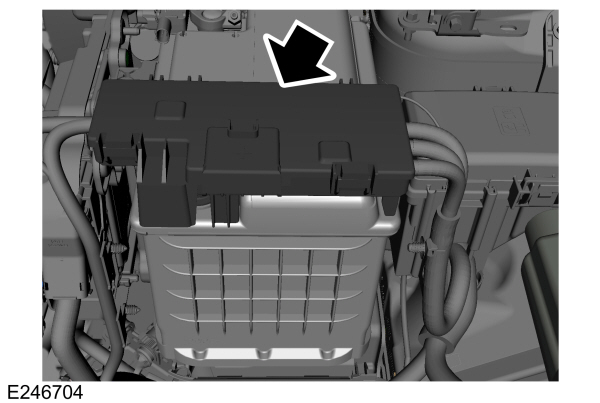

Poistková skrinka v motorovom priestore
Táto poistková skrinka sa nachádza v motorovom priestore.

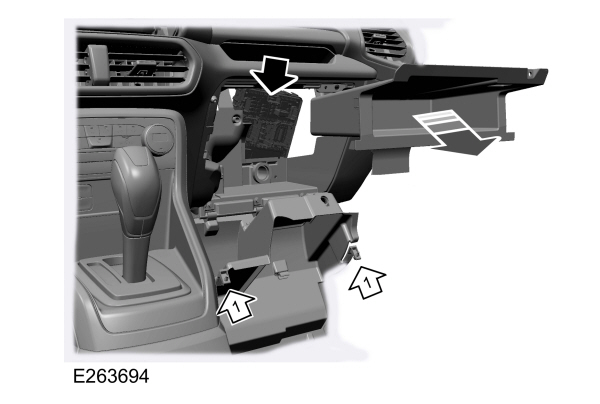

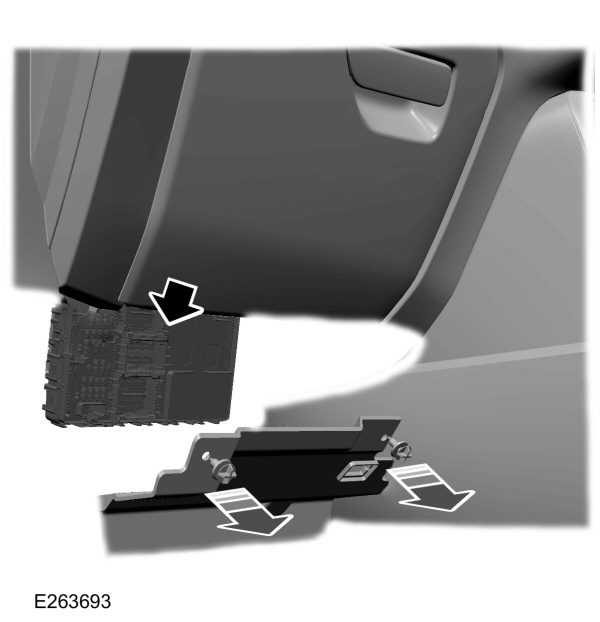

Poistková skrinka v kabíne
VOZIDLÁ S VOLANTOM V PRAVEJ STRANE
Poistková skrinka batérie
Táto poistková skrinka je pripevnená k pozitívnemu pólu batérie.
Poistková skrinka v motorovom priestore
Táto poistková skrinka sa nachádza v motorovom priestore.
Poistková skrinka v kabíne

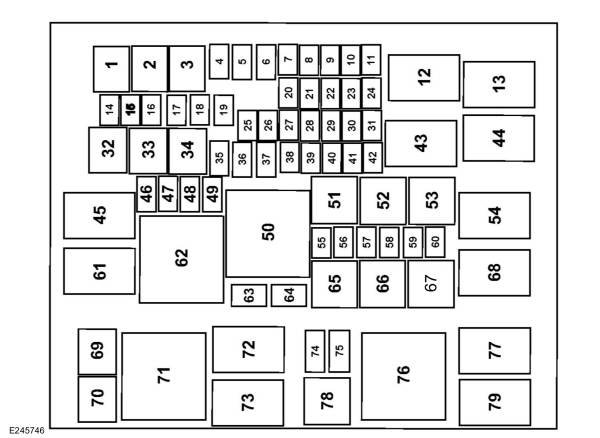

Vozidlá vyrobené od 16.04.2018 do 26.08.2018
Poistková skrinka v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 60 A | Relé ventilátora 2 chladenie motora. |
| 2 | 50 A | Relé ventilátora 1 chladenie motora. |
| 3 | 60 A | Relé žhavičiek (Diesel). |
| 4 | 40 A | Ventily systému ABS so systémom elektronickej stabilizácie trajektórie. |
| 5 | 20 A | Relé blokovania stĺpika riadenia. |
| 6 | 40 A | Relé motora predného ventilátora. |
| 7 | 10 A | Spínač zapnutia/vypnutia bŕzd. |
| 8 | 20 A | Modul okna strechy. |
| 9 | 15 A | Relé stierača zadného skla; Cievka relé motora stierača predného skla. |
| 10 | 7,5 A | Relé spojky klimatizačného systému. |
| 11 | 5 A | Cievka relé zásuvky napájania; Cievka relé akustického signálu; Cievka relé palivového čerpadla (okrem motora Diesel). |
| 14 | 10 A | Zrkadlá s vyhrievaním. |
| 15 | 5 A | Senzor dažďa; Cievka relé stierača zadného skla. |
| 16 | 10 A | Motor stierača zadného skla. |
| 17 | 20 A | Zásuvka napájania predná/zapaľovač cigariet. |
| 18 | 20 A | Zásuvka napájania zadná. |
| 19 | – | Nepoužíva sa. |
| 20 | 20 A 30 A | Modul riadenia skupiny pohonu; Modul riadenia skupiny pohonu (Diesel DV5FD). |
| 21 | 15 A | Vyhrievací prvok lambda sondy; Senzor fungovania katalyzátora (1,0L); Ventil na odvod pár paliva (1,0L); Elektromagnetické ventily variabilných fáz rozvodu (1,0L); Ventil kontroly dávky – modul dávkovania paliva (Diesel DV5FD); Kontrola ventilu bypassu chladiča EGR (Diesel DV5FD); Elektromagnetický ventil podtlaku (Diesel DV5FD); Senzor teploty/prúdu vzduchu (Diesel DvNeo). |
| 21 | 5 A | Senzor teploty/prúdu vzduchu (Diesel DV5D); Ventil kontroly dávky – modul dávkovania paliva (Diesel DV5D); Ventil na odvod turbokompresora (Diesel DV5D). |
| 22 | 10 A | Cievka relé ventilátora 1 chladenie motora; Cievka relé ventilátora 2 chladenie motora; Cievka relé spojky klimatizačného systému; Ventil kompresora klimatizačného systému s variabilnou reguláciou; Kontrola olejového čerpadla s variabilným prietokom; Ventil elektronického regulátora podtlaku; Cievka relé ventilátora nasávania; Udržovanie chodu vodného čerpadla; Modul vykurovania automatickej prevodovky; Aktívne otváranie mriežky vstupu vzduchu; Modul pohonu všetkých kolies. |
| 22 | 5 A | Cievka relé ventilátora 1 chladenie motora (Diesel); Cievka relé ventilátora 2 chladenie motora (Diesel); Cievka relé spojky klimatizačného systému (Diesel); Cievka relé žhavičiek (Diesel); Modul žhavičiek (iba Diesel DVNeo); Senzor prítomnosti vody v palive (Diesel DV5D); Elektromagnetický ventil bypassu systému recirkulácie výfukových plynov (Diesel DV5D); Aktívne otváranie mriežky vstupu vzduchu (Diesel DV5FD); Cievka relé palivového čerpadla (Diesel DV5FD). |
| 23 | 20 A | Cievky zapaľovania (1,0L); Modul zosilňovača buffer (iba Diesel DvNeo). |
| 24 | 10 A | Kontrola olejového čerpadla s variabilným prietokom (iba Diesel DvNeo); Elektricky vyhrievaný termostat (iba Diesel DvNeo). |
| 25 | 15 A | Napájanie modulu zosilňovača 1. |
| 26 | 20 A | Modul ťahania prívesu – nabíjačka batérie.1 |
| 27 | – | Nepoužíva sa. |
| 28 | 10 A | Akustický signál, ľavá strana. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 29 | 10 A | Hlasový signál, pravá strana. |
| 30 | 15 A | Vyhrievaný volant. |
| 31 | – | Nepoužíva sa. |
| 32 | 30 A | Napájanie modulu riadenia systémov karosérie z batérie. |
| 33 | 60 A | Čerpadlo systému ABS s elektronickým stabilizačným systémom trajektórie. |
| 34 | 50 A | Modul ťahania prívesu.1 |
| 35 | 40 A | Relé vyhrievania zadného skla; Anténa kolektívneho rádiového prijímača. |
| 36 | 30 A | Relé štartovania. |
| 37 | 40 A | Relé vyhrievača vzduchu doplnkového 1. |
| 38 | 20 A | Relé svetla stretávacieho ľavého. |
| 39 | 20 A | Relé svetla stretávacieho pravého. |
| 40 | 25 A | Vyhrievané sedadlá. |
| 41 | 15 A | Napájanie modulu zosilňovača 2. |
| 42 | 7,5 A | Relé ventilátora nasávania (1,0L). |
| 46 | 30 A | Modul riadenia dverí zadných ľavých; Napájanie spínača elektrického okna dverí vodiča (s volantom naľavo, otvorenie/zatvorenie jedným dotykom tlačidla len na strane vodiča). |
| 47 | 20 A 25 A | Relé čerpadla paliva (1,0L); Relé elektronického čerpadla paliva (Diesel DV5FD); Relé elektronického čerpadla paliva (len Diesel DvNeo). |
| 48 | 30 A | Modul riadenia dverí pasažiera (s volantom napravo); Modul riadenia dverí vodiča (s volantom naľavo). |
| 49 | 20 A | Napájanie čerpadla oleja prevodovky (1,0L); Relé vyhrievača paliva (motor Diesel). |
| 55 | 10 A | Nastavenie polohy svetlometov. |
| 56 | 5 A | Modul elektronického systému posilňovača riadenia; Modul riadenia skupiny pohonu. |
| 57 | 10 A | Logika čerpadla oleja prevodovky (1,0L); Cievka relé vyhrievača paliva (motor Diesel). |
| 58 | 10 A | Kamera spätného zrkadla; Moduly monitorovania mŕtveho uhla. |
| 59 | 5 A | Modul ABS. |
| 60 | 5 A | Cievka relé vyhrievania zadného skla; Cievka relé vyhrievania čelného skla pravá/ľavá strana. |
| 63 | 25 A | Motor stierača predného skla. |
| 64 | 30 A | Modul riadenia systémov karosérie – lišta zapaľovania/štartovania. |
| 69 | 40 A | Vyhrievanie čelného skla, ľavá strana. |
| 70 | 40 A | Vyhrievanie čelného skla, pravá strana. |
| 74 | 10 A | Vyhrievané trysky ostrekovača čelného skla. |
| 75 | – | Nepoužíva sa. |
1Prípravné vybavenie elektrického systému prívesu na inštaláciu modulu ťahu prívesu zo strany autorizovaného predajcu.
| Relé | Popis |
|---|---|
| Relé | Popis |
| 12 | Modul riadenia skupiny pohonu. |
| 13 | Relé štartovania. |
| 43 | Relé zásuvky napájania. |
| 44 | Relé motora stierača predného. |
| 45 | Relé ventilátora predného. |
| 50 | Relé zapaľovania-štartovania. |
| 51 | Relé blokovania stĺpika riadenia. |
| 52 | Relé akustického signálu. |
| 53 | Relé svetla diaľkového ľavého. |
| 54 | Relé stierača zadného. |
| 61 | Relé vykurovania zadného skla; Zohriate zrkadlá; Anténa kolektívneho rádiového prijímača. |
| Relé | Popis |
|---|---|
| 62 | Relé ventilátora 2 chladenie motora. |
| 65 | Relé čerpadla paliva (1,0L); Relé ohrievača paliva (motor Diesel). |
| 66 | Relé svetlometu s tlmeným svetlom vpravo. |
| 67 | Relé spojky klimatizačného systému. |
| 68 | Relé ventilátora 1 chladenie motora. |
| 71 | Relé žhavičiek (Diesel). |
| 72 | Relé ohrievania čelného skla na pravej strane. |
| 73 | Relé ohrievania čelného skla na ľavej strane; Ohrievané trysky ostrekovačov čelného skla. |
| 76 | Relé ohrievača vzduchu doplnkového 2. |
| 77 | Relé ventilátora nasávania (1,0L); Relé elektronického čerpadla paliva (Diesel DV5FD). |
| 78 | Nepoužíva sa. |
| 79 | Relé ohrievača vzduchu doplnkového 1. |
Poistková skrinka v kabíne
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F01 | 5 A | Modul riadenia systému bezpečnosti doplnkov. |
| F02 | 5 A | Senzor vlhkosti a teploty vo vozidle. |
| F03 | 10 A | Modul systému asistencie parkovania vzadu. |
| F04 | 10 A | Spínač zapaľovania; Tlačidlo štartovania; Kľúč v spínači. |
| F05 | 20 A | Relé blokovania centrálneho zamykania (vnútorné relé BCM); Relé odblokovania centrálneho zamykania (vnútorné relé BCM). |
| F06 | 10 A | Podsvietenie elektrického spínača okna dverí vodiča a pasažiera (otvorenie/zatvorenie jedným dotykom tlačidla iba na strane vodiča); oneskorenie vypnutia príslušenstva pre elektrický spínač okna dverí vodiča (iba otvorenie/zatvorenie jedným dotykom tlačidla okna na strane vodiča); Podsvietenie spínača okna strechy; oneskorenie vypnutia príslušenstva – modul okna strechy. |
| F07 | 30 A | Modul riadenia dverí vodiča (s volantom vpravo); Modul riadenia dverí pasažiera (s volantom vľavo). |
| F08 | 5 A | Nepoužíva sa. |
| F09 | 5 A | Zrkadlo s elektrochromatickým povrchom; Spínač airbagu pasažiera. |
| F10 | 10 A | Inteligentný diagnostický konektor – napájanie. |
| F11 | 5 A | Vozidlo s integrovaným modemovým modulom (iba). |
| F12 | 5 A | Modul senzora narušenia; Modul senzora náklonu. |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| F13 | 15 A | Relé odblokovania dverí vodiča (vnútorné relé BCM); Relé dvojitého zamykania (vnútorné relé BCM). |
| F14 | 30 A | Napájanie spínača elektrického okna dverí vodiča (s volantom vpravo, otvorenie/zatvorenie jedným dotykom tlačidla na strane vodiča); Modul riadenia zadných dverí vpravo. |
| F15 | 15 A | Nepoužíva sa. |
| F16 | 10 A | Napájanie ťažného zariadenia so zapnutým zapaľovaním/štartovaním.1 |
| F17 | 15 A | SYNC; Elektronický panel. |
| F18 | 7,5 A | Nepoužíva sa. |
| F19 | 7,5 A | Modul sirény alarmu napájaný batériou. |
| F20 | 10 A | Nepoužíva sa. |
| F21 | 7,5 A | Modul riadenia vykurovania, vetrania a klimatizácie. |
| F22 | 7,5 A | Inteligentný diagnostický konektor – logika; Modul riadenia stĺpika riadenia; Sada smeroviek. |
| F23 | 20 A | Modul riadenia audio systému; Modul CD prehrávača. |
| F24 | 20 A | Nepoužíva sa. |
| F25 | 30 A | Motory elektrických okien (okno na strane vodiča otvorenie/zatvorenie jedným dotykom tlačidla). |
1Prípravné vybavenie elektrického systému prívesu na inštaláciu modulu ťahania prívesu zo strany autorizovaného predajcu.
Poistková skrinka batérie
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 1 | 250 A | Poistková skrinka motorový priestor. |
| 2 | 60 A | Modul systému elektronické servoriadenie. |
| 3 | 100 A | Modul kontrola systémov karoséria. |
| 4 | 70 A | Relé vykurovanie vzduchu doplnkové 2. |
| 5 | 275 A | Štartovanie. |
Vozy vyrobené od 27.08.2018 do 31.03.2019
Poistková skrinka v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 60 A | Relé ventilátora 2 chladenie motora. |
| 2 | 50 A | Relé ventilátora 1 chladenie motora. |
| 3 | 60 A | Relé žhavičiek (Diesel). |
| 4 | 40 A | Ventily systému ABS so systémom elektronickej stabilizácie trajektórie. |
| 5 | 20 A | Relé blokovania stĺpika riadenia. |
| 6 | 40 A | Relé motora predného ventilátora. |
| 7 | 10 A | Spínač zapnutia/vypnutia bŕzd. |
| 8 | 20 A | Modul okna strechy. |
| 9 | 15 A | Relé stierača zadného skla; Cievka relé motora stierača predného skla. |
| 10 | 7,5 A | Relé spojky klimatizačného systému. |
| 11 | 5 A | Cievka relé zásuvky napájania; Cievka relé akustického signálu; Cievka relé čerpadla paliva (okrem motora Diesel). |
| 14 | 10 A | Zrkadlá s vyhrievaním. |
| 15 | 5 A | Senzor dažďa; Cievka relé stierača zadného skla. |
| 16 | 10 A | Motor stierača zadného skla. |
| 17 | 20 A | Zásuvka napájania predná/zapaľovač cigariet. |
| 18 | 20 A | Zásuvka napájania zadná. |
| 19 | – | Nepoužíva sa. |
| 20 | 20 A 30 A | Modul riadenia pohonného ústrojenstva; Modul riadenia pohonného ústrojenstva (Diesel DV5FD). |
| 21 | 15 A | Vyhrievací prvok lambda sondy; Senzor fungovania katalyzátora (1,0L); Ventil na odvod pár paliva (1,0L); Elektromagnetické ventily variabilných fáz distribúcie (1,0L); Ventil riadenia dávky – modul dávkovania paliva (Diesel DV5FD); Riadenie ventilu bypassu chladiča EGR (Diesel DV5FD); Elektromagnetický ventil podtlaku (Diesel DV5FD); Senzor teploty/prúdu vzduchu (Diesel DvNeo). |
| 21 | 5 A | Senzor teploty/prúdu vzduchu (Diesel DV5D); Ventil riadenia dávky – modul dávkovania paliva (Diesel DV5D); Ventil na odvod turbodúchadla (Diesel DV5D). |
| 22 | 10 A | Cievka relé ventilátora 1 chladenie motora; Cievka relé ventilátora 2 chladenie motora; Cievka relé spojky klimatizačného systému; Ventil kompresora klimatizačného systému s variabilným nastavením; Riadenie čerpadla oleja s variabilným prietokom; Ventil elektronického regulátora podtlaku; Cievka relé ventilátora nasávania; Udržovanie chodu vodného čerpadla; Modul vyhrievania automatickej prevodovky; Aktívne otváranie mriežky vstupu vzduchu; Modul pohonu všetkých kolies. |
| 22 | 5 A | Cievka relé ventilátora 1 chladenie motora (Diesel); Cievka relé ventilátora 2 chladenie motora (Diesel); Cievka relé spojky klimatizačného systému (Diesel); Cievka relé žhavičiek (Diesel); Modul žhavičiek (iba Diesel DVNeo); Senzor prítomnosti vody v palive (Diesel DV5D); Elektromagnetický ventil bypassu systému recirkulácie výfukových plynov (Diesel DV5D); Aktívne otváranie mriežky vstupu vzduchu (Diesel DV5FD); Cievka relé čerpadla paliva (Diesel DV5FD). |
| 23 | 20 A | Cievky zapaľovania (1,0L); Modul zosilňovača buffer (iba Diesel DvNeo). |
| 24 | 10 A | Riadenie čerpadla oleja s variabilným prietokom (iba Diesel DvNeo); Elektricky vyhrievaný termostat (iba Diesel DvNeo). |
| 25 | 15 A | Napájanie modulu zosilňovača 1. |
| 26 | 20 A | Modul ťahania prívesu – nabíjačka batérie.1 |
| 27 | – | Nepoužíva sa. |
| 28 | 10 A | Akustický signál, ľavá strana. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 29 | 10 A | Akustický signál, pravá strana. |
| 30 | 15 A | Vyhrievaný volant. |
| 31 | – | Nepoužíva sa. |
| 32 | 30 A | Napájanie modulu riadenia systémov karosérie z batérie. |
| 33 | 60 A | Čerpadlo systému ABS s elektronickým stabilizačným systémom trajektórie. |
| 34 | 50 A | Modul ťahania prívesu.1 |
| 35 | 40 A | Relé vyhrievania zadného skla; Anténa kolektívneho rádiového prijímača. |
| 36 | 30 A | Relé štartovania. |
| 37 | 40 A | Relé vyhrievača vzduchu doplnkového 1. |
| 38 | 20 A | Relé svetla stretávacieho ľavého. |
| 39 | 20 A | Relé svetla stretávacieho pravého. |
| 40 | 25 A | Vyhrievané sedadlá. |
| 41 | 15 A | Napájanie modulu zosilňovača 2. |
| 42 | 7,5 A | Relé ventilátora nasávania (1,0L). |
| 46 | 30 A | Modul riadenia dverí zadných ľavých; Napájanie spínača elektrického okna dverí vodiča (s volantom naľavo, otvorenie/zatvorenie jedným dotykom tlačidla iba na strane vodiča). |
| 47 | 20 A 25 A | Relé čerpadla paliva (1,0L); Relé elektronického čerpadla paliva (Diesel DV5FD); Relé elektronického čerpadla paliva (iba Diesel DvNeo). |
| 48 | 30 A | Modul riadenia dverí pasažiera (s volantom napravo); Modul riadenia dverí vodiča (s volantom naľavo). |
| 49 | 20 A | Napájanie čerpadla oleja prevodovky (1,0L); Relé vyhrievača paliva (motor Diesel). |
| 55 | 10 A | Regulácia polohy svetlometov. |
| 56 | 5 A | Modul elektronického systému posilňovača riadenia; Modul riadenia skupiny pohonu. |
| 57 | 10 A | Logika čerpadla oleja prevodovky (1,0L); Cievka relé vyhrievača paliva (motor Diesel). |
| 58 | 10 A | Zadná kamera; Moduly monitorovania mŕtveho uhla. |
| 59 | 5 A | Modul ABS. |
| 60 | 5 A | Cievka relé vyhrievania zadného skla; Cievka relé vyhrievania čelného skla na pravej/ľavej strane. |
| 63 | 25 A | Motor stierača predného skla. |
| 64 | 30 A | Modul riadenia systémov karosérie – tyč zapnutia/štartovania. |
| 69 | 40 A | Vyhrievanie čelného skla, ľavá strana. |
| 70 | 40 A | Vyhrievanie čelného skla, pravá strana. |
| 74 | 10 A | Vyhrievané trysky ostrekovača čelného skla. |
| 75 | – | Nepoužíva sa. |
1Prípravné vybavenie elektrického systému prívesu na inštaláciu modulu ťahania prívesu zo strany autorizovaného predajcu.
| Relé | Popis |
|---|---|
| Relé | Popis |
| 12 | Modul riadenia skupiny pohonu. |
| 13 | Relé štartovania. |
| 43 | Relé zásuvky napájania. |
| 44 | Relé motora stierača predného. |
| 45 | Relé ventilátora predného. |
| 50 | Relé zapaľovania-štartovania. |
| 51 | Relé blokovania stĺpika riadenia. |
| 52 | Relé akustického signálu. |
| 53 | Relé svetla diaľkového ľavého. |
| 54 | Relé stierača zadného. |
| 61 | Relé vykurovania zadného okna; Zrkadlá vyhrievané; Anténa kolektívna rádio prijímač. |
| Relé | Popis |
|---|---|
| 62 | Relé ventilátora 2 chladenie motora. |
| 65 | Relé čerpadla paliva (1,0L); Relé ohrievača paliva (motor Diesel). |
| 66 | Relé svetla stretávacieho pravého. |
| 67 | Relé spojky klimatizačného systému. |
| 68 | Relé ventilátora 1 chladenie motora. |
| 71 | Relé žhavičiek (Diesel). |
| 72 | Relé ohrievania čelného skla na pravej strane. |
| 73 | Relé ohrievania čelného skla na ľavej strane; Ohrievané trysky ostrekovačov čelného skla. |
| 76 | Relé ohrievača vzduchu doplnkového 2. |
| 77 | Relé ventilátora nasávania (1,0L); Relé elektronického čerpadla paliva (Diesel DV5FD). |
| 78 | Nepoužíva sa. |
| 79 | Relé ohrievača vzduchu doplnkového 1. |
Poistková skrinka v kabíne
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F01 | 5 A | Modul riadenia systému bezpečnosti doplnkov. |
| F02 | 5 A | Senzor vlhkosti a teploty vo vozidle. |
| F03 | 10 A | Modul systému asistencie parkovania vzadu. |
| F04 | 10 A | Spínač zapnutia; Tlačidlo štartovania; Kľúč v spínači. |
| F05 | 20 A | Relé blokovania centrálneho zamykania (vnútorné relé BCM); Relé odblokovania centrálneho zamykania (vnútorné relé BCM). |
| F06 | 10 A | Podsvietenie elektrického spínača okna dverí |
Ford EcoSport – schéma poistkovej skrinky
Rok výroby: 2020, 2021.
Poistky zapaľovača cigariet (zásuvky napájania) v Ford EcoSport sú poistky 17(predná), 18(zadná) v poistkovej skrinke v motorovom priestore.
Vozy vyrobené od 07.10.2019
VOZY S VOLANTOM VĽAVO
Poistková skrinka batérie
Táto poistková skrinka je pripevnená k pozitívnemu pólu batérie.
Poistková skrinka v motorovom priestore
Táto poistková skrinka sa nachádza v motorovom priestore.

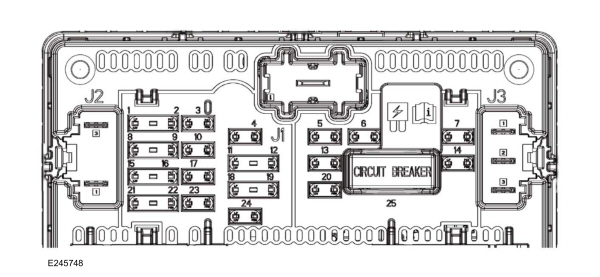

Poistková skrinka v priestore pre cestujúcich
VOZY S VOLANTOM VPRAVO
Poistková skrinka batérie
Táto poistková skrinka je pripevnená k pozitívnemu pólu batérie.
Poistková skrinka v motorovom priestore
Táto poistková skrinka sa nachádza v motorovom priestore.
Poistková skrinka v priestore pre cestujúcich
Poistková skrinka v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 60 A | Relé ventilátora 2 chladenie motora. |
| 2 | 50 A | Relé ventilátora 1 chladenie motora. |
| 3 | 60 A | Relé žhavičov (Diesel). |
| 4 | 40 A | Ventily systému ABS s elektronickým stabilizačným systémom. |
| 5 | 20 A | Relé zámku stĺpika riadenia. |
| 6 | 40 A | Relé motora predného ventilátora. |
| 7 | 10 A | Spínač zapnutia/vypnutia bŕzd. |
| 8 | 20 A | Modul otváracej strechy. |
| 9 | 15 A | Relé zadného stierača; Cievka relé predného stierača. |
| 10 | 7,5 A | Relé spojky klimatizačného systému. |
| 11 | 5 A | Cievka relé napájacej zásuvky; Cievka relé akustického signálu; Cievka relé palivovej pumpy (okrem motora Diesel). |
| 14 | 10 A | Vyhrievané zrkadlá. |
| 15 | 5 A | Senzor dažďa; Cievka relé zadného stierača. |
| 16 | 10 A | Motor stierača zadného okna. |
| 17 | 20 A | Predná napájacia zásuvka/zapaľovač cigariet. |
| 18 | 20 A | Zadná napájacia zásuvka. |
| 19 | – | Nepoužíva sa. |
| 20 | 20 A 30 A | Modul riadenia pohonného ústrojenstva; Modul riadenia pohonného ústrojenstva (Diesel DV5FD). |
| 21 | 15 A | Vyhrievací prvok lambda senzora; Senzor fungovania katalyzátora (1,0L); Ventil na odvod pár paliva (1,0L); Elektromagnetické ventily variabilných fáz rozvodu (1,0L); Ventil na kontrolu dávky – modul dávkovania paliva (Diesel DV5FD); Kontrola ventilu obchádzania EGR chladiča (Diesel DV5FD); Elektromagnetický ventil podtlaku (Diesel DV5FD); Senzor teploty/prúdu vzduchu (Diesel DvNeo). |
| 22 | 10 A | Cievka relé žhavičov (výhradne Diesel DvNeo); Modul žhavičov (výhradne Diesel DvNeo); Cievka relé ventilátora 1 chladenie motora; Cievka relé ventilátora 2 chladenie motora; Cievka relé spojky klimatizačného systému; Ventil kompresora klimatizačného systému s variabilnou reguláciou; Kontrola čerpadla oleja s variabilným prietokom (1,0L); Ventil elektronického regulátora podtlaku (1,0L); Cievka relé ventilátora nasávania (1,0L); Podpora fungovania vodného čerpadla (1,0L); Modul vyhrievania automatickej prevodovky; Aktívne otváranie vstupnej mriežky vzduchu; Modul pohonu všetkých kolies. |
| 22 | 5 A | Cievka relé ventilátora 1 chladenie motora (Diesel DV5FD); Cievka relé ventilátora 2 chladenie motora (Diesel DV5FD); Cievka relé spojky klimatizačného systému (Diesel DV5FD); Cievka relé žhavičov (Diesel DV5FD); Aktívne otváranie vstupnej mriežky vzduchu (Diesel DV5FD); Cievka relé palivovej pumpy (Diesel DV5FD). |
| 23 | 20 A | Cievky zapaľovania (1,0L); Modul zosilňovača buffer (výhradne Diesel DvNeo). |
| 24 | 10 A | Kontrola čerpadla oleja s variabilným prietokom (výhradne Diesel DvNeo); Elektricky vyhrievaný termostat (výhradne Diesel DvNeo). |
| 25 | 15 A | Napájanie modulu zosilňovača 1. |
| 26 | 20 A | Modul ťahania prívesu – nabíjanie batérie.1 |
| 27 | – | Nepoužíva sa. |
| 28 | 10 A | Akustický signál, ľavá strana. |
| 29 | 10 A | Akustický signál, pravá strana. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 30 | 15 A | Vyhrievaný volant. |
| 31 | – | Nepoužíva sa. |
| 32 | 30 A | Napájanie modulu riadenia systémov karosérie z batérie. |
| 33 | 60 A | Čerpadlo systému ABS so systémom elektronickej stabilizácie trajektórie. |
| 34 | 50 A | Modul ťahania prívesu.1 |
| 35 | 40 A | Relé vyhrievania zadného skla; Kolektívna anténa prijímača rádia. |
| 36 | 30 A | Relé štartovacieho motora. |
| 37 | 40 A | Relé vyhrievača vzduchu 1. |
| 38 | 20 A | Relé svetla na diaľkové svetlo ľavé. |
| 39 | 20 A | Relé svetla na diaľkové svetlo pravé. |
| 40 | 25 A | Vyhrievané sedadlá. |
| 41 | 15 A | Napájanie modulu zosilňovača 2. |
| 42 | 7,5 A | Relé ventilátora nasávania (1,0L). |
| 46 | 30 A | Modul riadenia zadných dverí ľavých; Napájanie elektrického spínača okna dverí vodiča (s volantom naľavo, otvorenie/zatvorenie jedným dotykom tlačidla iba zo strany vodiča). |
| 47 | 20 A 25 A | Relé čerpadla paliva (1,0L); Relé elektronického čerpadla paliva (Diesel DV5FD); Relé elektronického čerpadla paliva (výhradne Diesel DvNeo). |
| 48 | 30 A | Modul riadenia dverí pasažiera (s volantom napravo); Modul riadenia dverí vodiča (s volantom naľavo). |
| 49 | 20 A | Napájanie čerpadla oleja prevodovky (1,0L); Relé vyhrievača paliva (motor Diesel). |
| 55 | 10 A | Nastavenie orientácie svetlometov. |
| 56 | 5 A | Modul systému elektronickej asistencie riadenia; Modul riadenia pohonného ústrojenstva. |
| 57 | 10 A | Logika čerpadla oleja prevodovky (1,0L); Cievka relé vyhrievača paliva (motor Diesel). |
| 58 | 10 A | Zadná kamera; Moduly monitorovania mŕtveho uhla. |
| 59 | 5 A | Modul ABS. |
| 60 | 5 A | Cievka relé vyhrievania zadného skla; Cievka relé vyhrievania čelného skla na pravej/ľavej strane. |
| 63 | 25 A | Motor predného stierača. |
| 64 | 30 A | Modul riadenia systémov karosérie – spínacia/štartovacia tyč. |
| 69 | 40 A | Vyhrievanie čelného skla, ľavá strana. |
| 70 | 40 A | Vyhrievanie čelného skla, pravá strana. |
| 74 | – | Nepoužíva sa. |
| 75 | – | Nepoužíva sa. |
1Prípravné zariadenia na elektrickú inštaláciu prívesu na montáž modulu ťahania zo strany autorizovaného predajcu.
| Relé | Popis |
|---|---|
| Relé | Popis |
| 12 | Modul riadenia skupiny pohonu. |
| 13 | Relé štartovacieho motora. |
| 43 | Relé zásuvky napájania. |
| 44 | Relé motora stierača predného skla. |
| 45 | Relé predného ventilátora. |
| 50 | Relé zapaľovania-štartovania. |
| 51 | Relé blokovania stĺpika riadenia. |
| 52 | Relé akustického signálu. |
| 53 | Relé svetla pre denné svietenie vľavo. |
| 54 | Relé zadného stierača. |
| 61 | Relé vyhrievania zadného skla; vyhrievané zrkadlá; kolektívna anténa prijímača rádia. |
| Relé | Popis |
|---|---|
| 62 | Relé ventilátora 2 chladenia motora. |
| 65 | Relé čerpadla paliva (1,0L); Relé ohrievača paliva (naftový motor). |
| 66 | Relé svetlometu s tlmeným svetlom vpravo. |
| 67 | Relé spojky systému klimatizácie. |
| 68 | Relé ventilátora 1 chladenia motora. |
| 71 | Relé žhavičov (nafta). |
| 72 | Relé ohrievača čelného skla na pravej strane. |
| 73 | Relé ohrievača čelného skla na ľavej strane. |
| 76 | Relé dodatočného ohrievača vzduchu 2. |
| 77 | Relé sacieho ventilátora (1,0L); Relé elektronického čerpadla paliva (nafta DV5FD). |
| 78 | Nepoužíva sa. |
| 79 | Relé dodatočného ohrievača vzduchu 1. |
Poistková skrinka v priestore pre cestujúcich
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F01 | 5 A | Modul riadenia systému doplnkovej bezpečnosti. |
| F02 | 5 A | Senzor vlhkosti a teploty vo vozidle. |
| F03 | 10 A | Modul systému asistencie pri parkovaní vzadu. |
| F04 | 10 A | Spínač zapaľovania; Tlačidlo štartovania; Kľúč v spínači. |
| F05 | 20 A | Relé blokovania centrálneho zámku (vnútorné relé BCM); Relé odblokovania centrálneho zámku (vnútorné relé BCM). |
| F06 | 10 A | Osvetlenie elektrického spínača okna dverí vodiča a pasažiera (otvorenie/zatvorenie jedným dotykom tlačidla len zo strany vodiča); oneskorenie vypnutia príslušenstva pre elektrický spínač okna dverí vodiča (výhradne otvorenie/zatvorenie jedným dotykom tlačidla okna zo strany vodiča); Osvetlenie spínača otváracej strechy; oneskorenie vypnutia príslušenstva – modul otváracej strechy. |
| F07 | 30 A | Modul riadenia dverí vodiča (s volantom vpravo); Modul riadenia dverí pasažiera (s volantom vľavo). |
| F08 | 5 A | Nepoužíva sa. |
| F09 | 5 A | Zrkadlo s elektrochromatickou funkciou; Zmena prevodového stupňa; Kontrolka odpojenia airbagu pasažiera. |
| F10 | 10 A | Inteligentné diagnostické rozhranie – napájanie. |
| F11 | 5 A | Vozidlo s integrovaným modemom (výhradne). |
| F12 | 5 A | Modul senzora narušenia (vozidlá s volantom vpravo); Modul senzora náklonu (vozidlá s volantom vpravo). |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F13 | 15 A | Relé na odblokovanie dverí vodiča (vnútorné relé BCM); Relé dvojitého zamykania (vnútorné relé BCM). |
| F14 | 30 A | Napájanie elektrického spínača okna dverí vodiča (s volantom na pravej strane, otvorenie/zatvorenie jedným dotykom tlačidla zo strany vodiča); Modul riadenia pravých zadných dverí. |
| F15 | 15 A | Ťažné zariadenie. |
| F16 | 15 A | Predná kamera. |
| F17 | 15 A | SYNC. Elektronický panel. |
| F18 | 7,5 A | Nepoužíva sa. |
| F19 | 7,5 A | Modul sirény alarmu napájaný z batérie (vozidlá s volantom na pravej strane). |
| F20 | 10 A | Nepoužíva sa. |
| F21 | 7,5 A | Modul riadenia vykurovania, vetrania a klimatizácie. |
| F22 | 7,5 A | Inteligentné diagnostické rozhranie – logika; Modul riadenia stĺpika riadenia; Sada ukazovateľov. |
| F23 | 20 A | Modul riadenia audio systému; Modul CD prehrávača. |
| F24 | 20 A | Nepoužíva sa. |
| F25 | 30 A | Motory elektrických okien (okno zo strany vodiča otvorené/zatvorené jedným dotykom tlačidla). |
1Prípravné zariadenia na elektrickú inštaláciu prívesu na montáž modulu ťahania zo strany autorizovaného predajcu.
Poistková skrinka batérie
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 1 | 250 A | Poistková skrinka v motorovom priestore. |
| 2 | 60 A | Modul systému elektronickej asistencie riadenia. |
| 3 | 100 A | Modul riadenia systémov karosérie. |
| 4 | 70 A | Relé ohrievača vzduchu 2. |
| 5 | 275 A | Motorček štartovania. |
Ford Ecosport – schéma poistkovej skrinky
Rok výroby: 2022.
Vozy s volantom naľavo
Poistková skrinka batérie
Táto poistková skrinka je namontovaná na kladnom póle batérie.
Poistková skrinka v motorovom priestore
Táto poistková skrinka sa nachádza v motorovom priestore.
Poistková skrinka v kabíne
Táto poistková skrinka sa nachádza za predným zásuvným boxom. Aby ste sa dostali k poistkovej skrinke, vykonajte nasledujúce kroky:
- Otvorenie zásuvky na strane pasažiera a odpojenie klipsov.
- Odstránenie zásuvky.
Vozy s volantom napravo
Poistková skrinka batérie
Táto poistková skrinka je namontovaná na kladnom póle batérie.
Poistková skrinka v motorovom priestore
Táto poistková skrinka sa nachádza v motorovom priestore.
Poistková skrinka v kabíne
Táto poistková skrinka sa nachádza za predným zásuvným boxom. Aby ste sa dostali k poistkovej skrinke, vykonajte nasledujúce kroky:
- Odpojte a odstráňte plastový kryt.
Poistková skrinka v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 60 A | Relé ventilátora 2 chladenie motora. |
| 2 | 50 A | Relé ventilátora 1 chladenie motora. |
| 3 | 60 A | Relé žhavičov (Diesel). |
| 4 | 40 A | Ventily systému ABS s elektronickým stabilizačným systémom vozidla. |
| 5 | 20 A | Relé zámku stĺpika riadenia. |
| 6 | 40 A | Relé motora predného ventilátora. |
| 7 | 10 A | Spínač zapnutia/vypnutia bŕzd. |
| 8 | 20 A | Modul otváracej strechy. |
| 9 | 15 A | Relé zadného stierača; Cievka relé motora predného stierača. |
| 10 | 7,5 A | Relé spojky systému klimatizácie. |
| 11 | 5 A | Cievka relé zásuvky napájania; Cievka relé klaksónu; Cievka relé čerpadla paliva (okrem motora Diesel). |
| 14 | 10 A | Vyhrievané zrkadlá. |
| 15 | 5 A | Senzor dažďa; Cievka relé zadného stierača. |
| 16 | 10 A | Motorček stierača zadného okna. |
| 17 | 20 A | Zásuvka napájania zapaľovača cigariet predná. |
| 18 | 20 A | Zásuvka napájania zadná. |
| 19 | – | Nepoužíva sa. |
| 20 | 20 A 30 A | Modul riadenia pohonného ústrojenstva; Modul riadenia pohonného ústrojenstva (Diesel DV5FD). |
| 21 | 15 A | Vyhrievací prvok lambda senzora; Senzor funkcie katalyzátora (1,0L); Ventil na odvod pár paliva (1,0L); Elektromagnetické ventily variabilných fáz rozvodu (1,0L); Ventil na kontrolu dávky – modul dávkovania paliva (Diesel DV5FD); Kontrola ventilu obchádzania chladiča EGR (Diesel DV5FD); Elektromagnetický ventil podtlaku (Diesel DV5FD). |
| 22 | 10 A | Cievka relé ventilátora 1 chladenie motora; Cievka relé ventilátora 2 chladenie motora; Cievka relé spojky systému klimatizácie; Ventil kompresora systému klimatizácie s variabilnou reguláciou; Kontrola čerpadla oleja s variabilným prietokom (1,0L); Ventil elektronického regulátora podtlaku (1,0L); Cievka relé nasávacieho ventilátora (1,0L); Udržovanie chodu čerpadla vody (1,0L); Modul vykurovania automatickej prevodovky; Aktívne otváranie vstupnej mriežky vzduchu; Modul pohonu všetkých kolies. |
| 22 | 5 A | Cievka relé ventilátora 1 chladenie motora (Diesel DV5FD); Cievka relé ventilátora 2 chladenie motora (Diesel DV5FD); Cievka relé spojky systému klimatizácie (Diesel DV5FD); Cievka relé žhavičov (Diesel DV5FD); Aktívne otváranie vstupnej mriežky vzduchu (Diesel DV5FD); Cievka relé čerpadla paliva (Diesel DV5FD). |
| 23 | 20 A | Cievky zapaľovania (1,0L). |
| 24 | 10 A | Nepoužíva sa. |
| 25 | 15 A | Napájanie modulu zosilňovača 1. |
| 26 | 20 A | Modul ťahania prívesu – nabíjanie batérie.1 |
| 27 | – | Nepoužíva sa. |
| 28 | 10 A | Klaksón, ľavá strana. |
| 29 | 10 A | Klaksón, pravá strana. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 30 | 15 A | Vyhrievaný volant. |
| 31 | – | Nepoužíva sa. |
| 32 | 30 A | Napájanie modulu riadenia systémov karosérie z batérie. |
| 33 | 60 A | Čerpadlo systému ABS so systémom elektronickej stabilizácie vozidla. |
| 34 | 50 A | Modul ťahania prívesu.1 |
| 35 | 40 A | Relé vyhrievania zadného skla; Kolektívna anténa prijímača rádia. |
| 36 | 30 A | Relé štartovacieho motora. |
| 37 | 40 A | Relé doplnkového vykurovania vzduchu 1. |
| 38 | 20 A | Relé svetla na potkany vľavo. |
| 39 | 20 A | Relé svetla na potkany vpravo. |
| 40 | 25 A | Vyhrievané sedadlá. |
| 41 | 15 A | Napájanie modulu zosilňovača 2. |
| 42 | 7,5 A | Relé ventilátora nasávania (1,0L). |
| 46 | 30 A | Modul riadenia ľavých zadných dverí; Napájanie elektrického spínača okna dverí vodiča (s volantom vľavo, otvorenie/zatvorenie jedným dotykom tlačidla iba na strane vodiča). |
| 47 | 20 A 25 A | Relé čerpadla paliva (1,0L); Relé elektronického čerpadla paliva (Diesel DV5FD). |
| 48 | 30 A | Modul riadenia dverí pasažiera (s volantom vpravo); Modul riadenia dverí vodiča (s volantom vľavo). |
| 49 | 20 A | Napájanie čerpadla oleja prevodovky (1,0L); Relé vykurovania paliva (naftový motor). |
| 55 | 10 A | Nastavenie polohy svetlometov. |
| 56 | 5 A | Modul systému elektronickej asistencie riadenia; Modul riadenia pohonnej jednotky. |
| 57 | 10 A | Logika čerpadla oleja prevodovky (1,0L); Cievka relé vykurovania paliva (naftový motor). |
| 58 | 10 A | Zadná kamera; Moduly monitorovania mŕtveho uhla. |
| 59 | 5 A | Modul ABS. |
| 60 | 5 A | Cievka relé vyhrievania zadného skla; Cievka relé vyhrievania čelného skla vpravo/vľavo. |
| 63 | 25 A | Motorček predného stierača. |
| 64 | 30 A | Modul riadenia systémov karosérie – spínacia/štartovacia tyč. |
| 69 | 40 A | Vykurovanie čelného skla, ľavá strana. |
| 70 | 40 A | Vykurovanie čelného skla, pravá strana. |
| 74 | – | Nepoužíva sa. |
| 75 | – | Nepoužíva sa. |
1Prípravné vybavenie pre elektrickú inštaláciu prívesu na inštaláciu modulu ťahania zo strany autorizovaného predajcu.
| Relé | Popis |
|---|---|
| Relé | Popis |
| 12 | Modul riadenia pohonnej skupiny. |
| 13 | Relé štartovacieho motora. |
| 43 | Relé napájacej zásuvky. |
| 44 | Relé motora predného stierača. |
| 45 | Relé predného ventilátora. |
| 50 | Relé zapaľovania-štartovania. |
| 51 | Relé blokovania stĺpika riadenia. |
| 52 | Relé klaksónu. |
| 53 | Relé ľavého stretávacieho svetla. |
| 54 | Relé zadného stierača. |
| 61 | Relé vyhrievania zadného skla; Vyhrievané zrkadlá; Kolektívna anténa rádiového prijímača. |
| Relé | Popis |
|---|---|
| 62 | Relé ventilátora 2 chladenia motora. |
| 65 | Relé čerpadla paliva (1,0L); Relé vykurovania paliva (motor Diesel). |
| 66 | Relé svetlometu s tlmeným svetlom vpravo. |
| 67 | Relé spojky systému klimatizácie. |
| 68 | Relé ventilátora 1 chladenia motora. |
| 71 | Relé žhavičiek (Diesel). |
| 72 | Relé vykurovania pravého predného skla. |
| 73 | Relé vykurovania ľavého predného skla. |
| 76 | Relé doplnkového vykurovania vzduchu 2. |
| 77 | Relé odsávacieho ventilátora (1,0L); Relé elektronického čerpadla paliva (Diesel DV5FD). |
| 78 | Nepoužíva sa. |
| 79 | Relé doplnkového vykurovania vzduchu 1. |
Poistková skrinka v kabíne
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F01 | 5 A | Modul riadenia systému doplnkovej bezpečnosti. |
| F02 | 5 A | Senzor vlhkosti a teploty vo vozidle. |
| F03 | 10 A | Modul systému asistencie pri parkovaní vzadu. |
| F04 | 10 A | Spínač zapaľovania; Tlačidlo štartovania; Kľúč v spínači. |
| F05 | 20 A | Relé blokovania centrálneho zámku (vnútorné relé BCM); Relé odblokovania centrálneho zámku (vnútorné relé BCM). |
| F06 | 10 A | Osvetlenie elektrického spínača okna dverí vodiča a pasažiera (otvorenie/zatvorenie jedným dotykom tlačidla len na strane vodiča); oneskorenie vypnutia príslušenstva pre elektrický spínač okna dverí vodiča (len otvorenie/zatvorenie jedným dotykom tlačidla okna na strane vodiča); Osvetlenie spínača otváracej strechy; oneskorenie vypnutia príslušenstva – modul otváracej strechy. |
| F07 | 30 A | Modul riadenia dverí vodiča (s volantom vpravo); Modul riadenia dverí pasažiera (s volantom vľavo). |
| F08 | 5 A | Nepoužíva sa. |
| F09 | Elektrochromatické zrkadlo; Zmena prevodového stupňa; Kontrolka odpojenia airbagu pasažiera. | |
| F10 | 10 A | Inteligentné diagnostické rozhranie – napájanie. |
| F11 | 5 A | Vozidlo s integrovaným modemom (iba). |
| F12 | 5 A | Modul senzora narušenia (vozidlá s volantom vpravo); Modul senzora náklonu (vozidlá s volantom vpravo). |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| F13 | 15 A | Relé na odblokovanie dverí vodiča (vnútorné relé BCM). Relé na dvojité zamykanie (vnútorné relé BCM). |
| F14 | 30 A | Napájanie elektrického spínača okna dverí vodiča (s volantom vpravo, otvorenie/zatvorenie jedným dotykom tlačidla na strane vodiča); Modul riadenia pravých zadných dverí. |
| F15 | 15 A | Ťažné zariadenie. |
| F16 | 15 A | Predná kamera. |
| F17 | 15 A | SYNC; Elektronický panel. |
| F18 | 7,5 A | Nepoužíva sa. |
| F19 | 7,5 A | Modul sirény alarmu napájaný z batérie (vozidlá s volantom vpravo). |
| F20 | 10 A | Nepoužíva sa. |
| F21 | 7,5 A | Modul riadenia kúrenia, vetrania a klimatizácie. |
| F22 | 7,5 A | Inteligentné diagnostické rozhranie – logika; Modul riadenia stĺpika riadenia. Sada ukazovateľov. |
| F23 | 20 A | Modul riadenia audio systému; Modul CD prehrávača. |
| F24 | 20 A | Nepoužíva sa. |
| F25 | 30 A | Motory elektrických okien (okno na strane vodiča otvorené/zatvorené jedným dotykom tlačidla). |
1Prípravné vybavenie pre elektrickú inštaláciu prívesu na inštaláciu modulu ťahania zo strany autorizovaného predajcu.
Poistková skrinka batérie
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 1 | 250 A | Poistková skrinka v motorovom priestore. |
| 2 | 60 A | Modul systému elektronickej asistencie riadeniu. |
| 3 | Modul riadenia systémov karosérie. | |
| 4 | 70 A | Relé doplnkového ohrievača vzduchu 2. |
| 5 | 275 A | Motorček štartovania. |
O Ford EcoSport (2013-2022)
Ford EcoSport, vyrábaný v rokoch 2013 až 2022, je kompaktné SUV, ktoré ponúka kombináciu štýlu, pohodlia a praktickosti. Tento model je známy svojou vyššou svetlou výškou a kompaktnými rozmermi, čo ho robí ideálnym pre mestské prostredie aj ľahší terén. Ford EcoSport je dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, pričom niektoré verzie ponúkajú aj pohon všetkých štyroch kolies. Interiér vozidla je navrhnutý s dôrazom na komfort a moderné technológie, vrátane dotykovej obrazovky a pokročilých systémov konektivity.
Schéma poistkovej skrinky Ford EcoSport
Táto stránka zobrazuje schému poistkovej skrinky pre Ford EcoSport, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sú poistkové skrinky typicky umiestnené v motorovom priestore a v interiéri vozidla, zvyčajne pod palubnou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
