Ford Mondeo Vignale (2015-2016) – poistková skrinka

Ford Mondeo Vignale (2015-2016) – schéma poistkovej skrinky

Rok výroby: 2015, 2016.

Poistka zapaľovača cigariet (zásuvka napájania) v Ford Tourneo Connect (2013-2016) je poistka 16 v poistkovej skrinke v motorovom priestore.

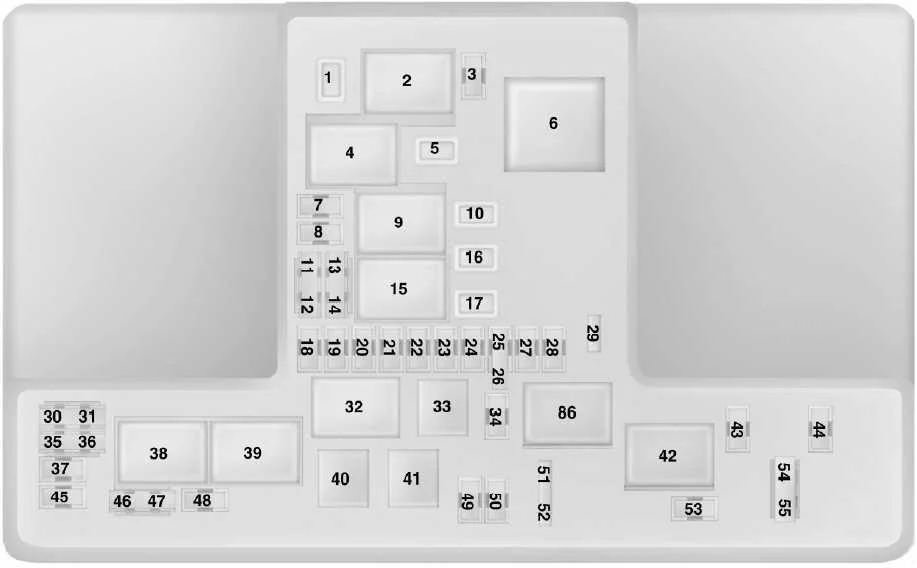

Poistková skrinka napájania

Č.	Amp [A]	Popis
1	25 ***	Čističe stierača
2	–	Relé motorčeka štartovania
3	15 *	Automatické čističe stierača; Zadný stierač.
4	–	Relé motora ventilátora
5	20 ***	Dodatočná napájacia zásuvka na zadnej strane konzoly
6	–	Pomocné relé kúrenia
7	20 *	Riadiaca jednotka systému prenosu
8	20 *	Riadiaca jednotka systému prenosu
9	–	Relé riadiacej jednotky motora.
10	20 ***	Dodatočné napájanie vpredu pre vodiča
11	15 **	Riadiaca jednotka systému prenosu
12	15 **	Riadiaca jednotka systému prenosu
13	10 **	Riadiaca jednotka systému prenosu
14	10 **	Riadiaca jednotka systému prenosu
15	–	Relé štartovania
16	20 ***	Dodatočná napájacia zásuvka konzoly
17	20 ***	Pomocné napájanie
18	10 *	Riadiaca jednotka systému prenosu
19	10 *	Posilňovač riadenia
20	10 *	Osvetlenie štartovania
21	15 *	Riadiaca jednotka prevodovky; Čerpadlo oleja prevodovky.
22	10 *	Klimatizácia
23	15 *	Monitor mŕtveho uhla; Zadná kamera; Adaptívny tempomat; Indikátor varovania kolízie; Modul kvality napätia; Senzor kvality vzduchu.
24	10 *	Nepoužíva sa (rezerva)
25	10 **	systém prevencie zablokovania kolies
26	10 **	Riadiaca jednotka systému prenosu
27	10 *	Nepoužíva sa (rezerva)
28	10 *	Čerpadlo zadného stierača

29	–	Nepoužíva sa
30	–	Nepoužíva sa.
31	–	Nepoužíva sa.
32	–	Relé ventilátora chladenia
33	–	Relé klimatizácie
34	15 *	Elektrický zámok stĺpika riadenia
35	–	Nepoužíva sa
36	–	Nepoužíva sa
37	–	Nepoužíva sa
38	–	Relé ventilátora chladenia
39	–	Relé ventilátora chladenia
40	–	Nepoužíva sa
41	–	Relé klaksónu
42	–	Relé čerpadla paliva
43	–	Nepoužíva sa
44	5 *	Trysku vyhrievaného stierača
45	–	Nepoužíva sa
46	10 **	Alternátor.
47	10 **	Spínač brzdy
48	20 *	Klaksón
49	5 *	Monitor masívneho prúdenia vzduchu
20 **	Vyhrievač paliva – Diesel
50	10 *	Ventilátor chladenia skupiny prenosu.
51	–	Nepoužíva sa
52	–	Nepoužíva sa
53	10 *	Elektrické sedadlá
54	5 **	Diaľkové ovládanie vyhrievača na palivo
55	5 **	Nepoužíva sa (rezerva)
* Mikro poistka. ** Mikro dvojitá poistka. *** Poistka typu M.

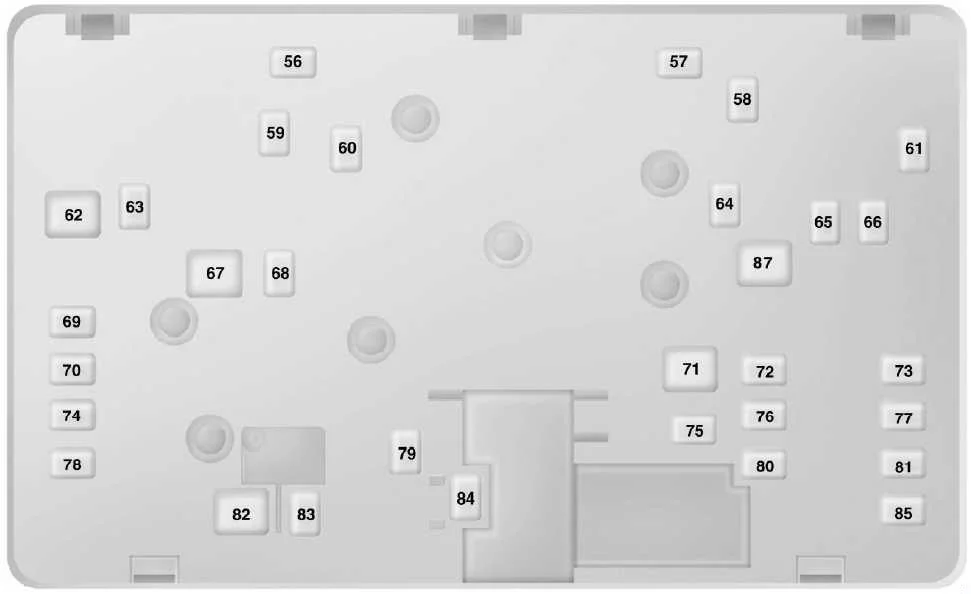

Poistková skrinka – dno

Č.	Amp [A]	Popis
56	–	Nepoužíva sa
57	20 *	Odparovač Diesel
58	30 *	Čerpadlo paliva
59	30 **	Chladiaci ventilátor
	40 **	Chladiaci ventilátor (DW10F a 2,0L GTDI AU)
60	30 *	Chladiaci ventilátor
	40 **	Chladiaci ventilátor (DW10F a 2,0L GTDI AU)
61	40 *	Vyhrievaný prvok čelného skla ľavá strana
62	50 **	Modul riadenia karosérie
63	25 *	Chladiaci ventilátor
	30 *	Chladiaci ventilátor (DW10F a 2,0L GTDI AU)
64	30 *	Prídavný ohrievač
65	20 *	Vyhrievané predné sedadlo
66	40 *	Vyhrievaný prvok čelného skla pravá strana
67	50 **	Modul riadenia karosérie
68	40 *	Vyhrievané zadné čelné sklo

69	30 *	Systém prevencie zablokovania kolies
70	30 *	Sedadlo pasažiera
71	60 **	Prídavný ohrievač
72	30 *	Panoramatický
73	20 *	Zadné sedadlo s vyhrievaním
74	30 *	Modul sedadla vodiča
75	30 *	Prídavný ohrievač
76	20 *	Čerpadlo oleja prevodovky
77	30 *	Modul sedadla s klimatizáciou
78	40 *	Modul ťahania prívesu
79	40 *	Motor ventilátora
80	30 *	Elektrický modul batožinového priestoru
81	40 *	Inverter 220 V.
82	60 **	Čerpadlo systému proti zablokovaniu
83	25 *	Motor stierača
84	30 *	Vinutie štartovacieho motora
85	20 *	Ohrievač paliva
* Poistka typu M. * Poistka typu J.

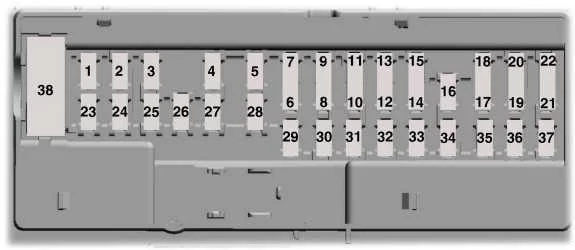

Pannello poistiek v kabíne

Číslo	Amp [A]	Popis
1	10 *	Osvetlenie okolia; Žiarovka odkladacej schránky; Žiarovka slnečnej clony; Žiarovka v kupole; svetlo batožinového priestoru.
2	7,5 *	Sedadlo s pamäťou; Bedrová opierka pre vodiča; Externé zrkadlá ovládané elektricky.
3	20 *	Odomknutie dverí vodiča
4	5 *	Nepoužíva sa (rezerva)
5	20 *	Nepoužíva sa (rezerva)
6	10 **	Nepoužíva sa (rezerva)
7	10 **	Nepoužíva sa (rezerva)
8	10 **	Akustická alarmová signalizácia proti krádeži
9	10 **	Nepoužíva sa (rezerva)
10	5 **	Modul elektrickej brány
11	5 **	Modul bezpečnosti pripojený
12	7,5 **	Ovládanie klímy
13	7,5 **	Stĺpik riadenia; Skupina prístrojov; Konektor dátovej zbernice.
14	10 **	Nepoužíva sa (rezerva)
15	10 **	Brána dátovej zbernice
16	15 *	Ochrana pre deti; Odomknutie skla batožinového priestoru.
17	5 **	Bateriový alarm
18	5 **	Naštartovanie; Spínač naštartovania.
19	5 **	Indikátor deaktivácie airbagu pre cestujúceho.

20	5 **	Modul riadenia svetlometov
21	5 **	Teplomer v kabíne
22	5 **	Nez použité (rezervné)
23	10 *	Napájanie príslušenstva oneskorené
24	20 *	Blokovanie odblokovania
25	30 *	Okno dverí vodiča; Zrkadlo vonkajšie vodiča.
26	30 *	Okno dverí pasažiera; Zrkadlo v dverách pasažiera.
27	30 *	Panoramatické
28	20 *	Audio zosilňovač
29	30 *	Sklo zadných dverí na strane vodiča
30	30 *	Sklo zadných dverí na strane pasažiera
31	15 *	Nez použité (rezervné)
32	10 *	Modul globálneho polohovania; Hlasové ovládanie; Informačný a zábavný displej; Prijímač rádiových frekvencií.
33	20 *	Rádio; Aktívne ovládanie hluku.
34	30 *	Bus štartovania (poistka # 19, 20, 21, 22, 35, 36, 37, automatický spínač).
35	5 *	Modul riadenia limitov
36	15 *	Zrkadlo so spätným pohľadom s funkciou automatického zatemnenia; Modul vyhrievaného sedadla predného a zadného; Modul CCD; Modul systému udržania jazdného pruhu; Automatické diaľkové svetlá; Klímou chladené sedadlá.
37	15 *	Modul pohonu všetkých kolies; Vyhrievaný volant.
38	30	Nez použité (rezervné)
* Poistka mikro. ** Poistka mikro dvojitá.

O Ford Mondeo Vignale (2015-2016)

Ford Mondeo Vignale z rokov 2015-2016 je luxusná verzia populárneho modelu Mondeo, ktorá sa vyznačuje vysokou úrovňou komfortu a prémiovými materiálmi. Tento model ponúka elegantný dizajn s charakteristickými prvkami Vignale, ako sú chrómové detaily a exkluzívne kožené interiéry. Pod kapotou môže byť vybavený rôznymi motormi, vrátane výkonných benzínových a dieselových jednotiek, ktoré poskytujú skvelý výkon a efektívnu spotrebu paliva. Mondeo Vignale je navrhnuté tak, aby poskytovalo plynulú jazdu a pokročilé technológie, ktoré zvyšujú bezpečnosť a pohodlie cestujúcich.

Schéma poistkovej skrinky Ford Mondeo Vignale

Táto stránka zobrazuje schému poistkovej skrinky pre Ford Mondeo Vignale, ktorá je neoceniteľná pri riešení problémov s elektrickým systémom vozidla. V tomto modeli sú poistkové skrinky typicky umiestnené pod kapotou a v interiéri vozidla, často v blízkosti prístrojovej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú a spoľahlivú prevádzku vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
