Ford Transit Custom (2012-2018) – poistková skrinka

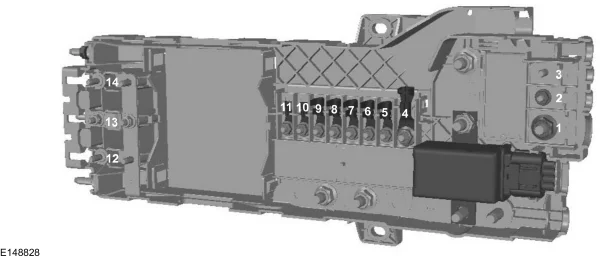

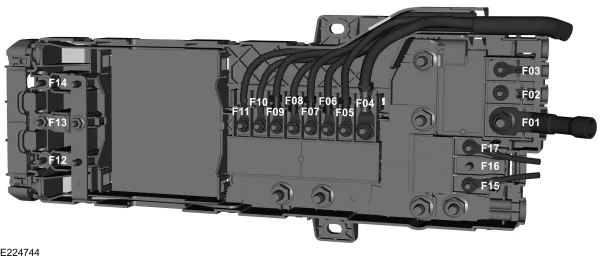

Poistková skrinka preliminárnych
Nachádza sa pod sedadlom vodiča.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 350A | Alternátor. Motorček na štartovanie. Poistková skrinka pripojenia batérie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 100A | Poistková skrinka pomocného pripojenia. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 200A | Poistková skrinka pomocného pripojenia. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 100A | Poistková skrinka pomocného pripojenia. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 80A | Elektrický ohrievač pomocný. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 80A | Poistková skrinka pomocného pripojenia. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 100A | Poistková skrinka pripojenia batérie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 100A | Poistková skrinka pomocného pripojenia. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 60A | Modul riadenia karosérie 1. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 60A | Modul riadenia karosérie 2. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 60A | Prístup zákazníka. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 60A | Prístup zákazníka. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

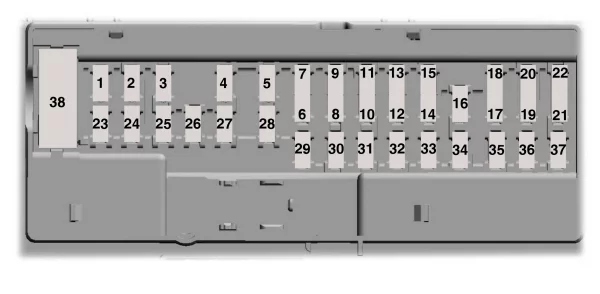

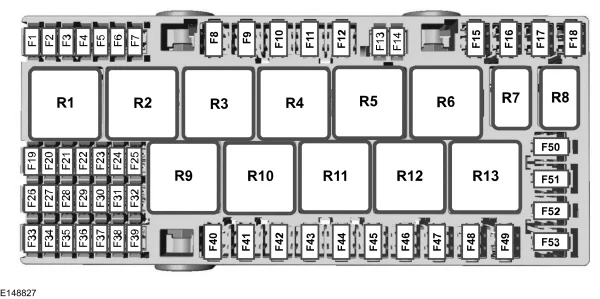

Poistková skrinka v priestore pre cestujúcich
Za odnímateľnými obkladovými panelmi sa nachádzajú dve poistkové skrinky – poistková skrinka sa nachádza vpravo a modul riadenia karosérie vľavo (v vozidlách s volantom vpravo – naopak).
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 3A | Modul riadenia pohonného systému. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 3A | Modul protiblokovacieho systému. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 7,5A | Modul riadenia pohonného systému. Modul sviečok. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30A | Motor predného stierača. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30A | Pomocný motor predného stierača. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10 A | Spojka klimatizácie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 20A | Sviečky. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 40A | Modul protiblokovacieho systému. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 30A | Relé štartovacieho motora. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 60A | Modul sviečok. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 60A | Relé zapaľovania. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 25A | Modul protiblokovacieho systému. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 7,5A | Relé čerpadla paliva. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 3A | Ekonomická ventilácia chladiva. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | – | Modul predného audio riadenia. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F30 | 60A | Ventilátor chladenia na nízkej a vysokej rýchlosti. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 60A | Relé motora predného stierača. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 15A | Modul riadenia pohonného systému. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 7,5A | Senzor prietoku vzduchu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 7,5A | Ventil na dávkovanie paliva. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 7,5A | Relé spojky klimatizácie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 15A | Ventilátor chladenia na nízkej a vysokej rýchlosti. Relé zapaľovacej sviečky. Čerpadlo paliva systému odparovania paliva. Zahrievaný senzor kyslíka. Relé ekonomického ventilu chladiacej kvapaliny. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Zapaľovanie. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Motorček štartéra. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Zadný stierač. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Motor predného stierača. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Nepoužíva sa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Nepoužíva sa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Nepoužíva sa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Nepoužíva sa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Nepoužíva sa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Spojka klimatizácie. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Zapaľovacie sviečky. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Čerpadlo paliva. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Nepoužíva sa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Ekonomický ventil chladiacej kvapaliny. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | Ventilátor chladenia na nízkej rýchlosti. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R16 | Nepoužíva sa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R17 | Modul riadenia pohonného systému. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R18 | Ventilátor chladenia na vysokej rýchlosti. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

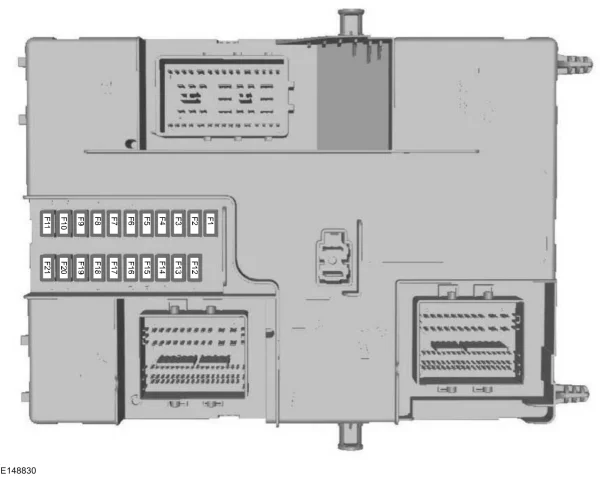

Modul riadenia karosérie
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15A | Centrálne zamykanie 2. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15A | Centrálne zamykanie 1. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 15A | Zapaľovanie. Relé batérie pomocného zdroja. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 5A | Modul asistencie pri parkovaní. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 5A | Modul senzora dažďa. Modul automatickej lampy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15A | Čerpadlo predného stierača. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 7,5A | Zrkadlá vonkajšie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15A | Predné hmlové svetlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 A | Pravý predný svetlomet. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 A | Ľavý predný svetlomet. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F11 | 25A | Pravé vonkajšie svetlomety. Ľavé bočné svetlomety. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 20A | Alarm proti krádeži. Signalizátor udržiavania batérie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 15A | Konektor na pripojenie dát. Pomocné relé napájacieho bodu. Vnútorné osvetlenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 25A | Denné svetlá. Smerovky. Zadné hmlové svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 25A | Pravé bočné svetlomety. Ľavé vonkajšie svetlomety. Stredné vysoké brzdové svetlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 20A | Ovládanie audia. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 7,5A | Ovládanie vykurovania. Prístrojová doska. Motor ventilátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 A | Spínač svetlometov.
Modul volantu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 5A | Predný modul ovládania rozhrania/displeja. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 5A | Pasívny systém proti krádeži a zapínanie. Zapaľovanie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 3A | Predný modul ovládania audia a relé príslušenstva. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

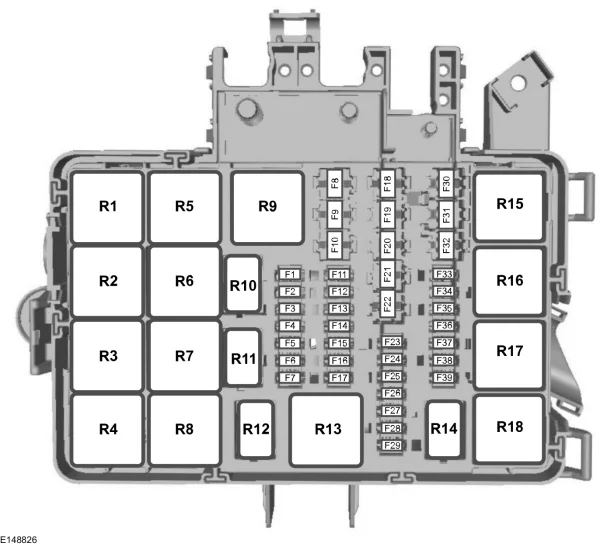

Poistková skrinka v motorovom priestore
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 3A | Modul riadenia pohonného systému. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 3A | Modul systému proti zablokovaniu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 7,5A | Modul riadenia pohonného systému. Modul sviečok. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30A | Motor predného stierača. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30A | Pomocný motor predného stierača. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10 A | Spojka klimatizácie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 20A | Sviečky. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 40A | Modul systému proti zablokovaniu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 30A | Relé štartovacieho motora. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 60A | Modul sviečok. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 60A | Relé zapaľovania. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 25A | Modul systému proti zablokovaniu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 7,5A | Relé čerpadla paliva. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 3 A | Ekonomická ventilácia chladiacej kvapaliny. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | – | Modul riadenia zvuku vpredu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F30 | 60A | Ventilátor chladenia na nízkej a vysokej rýchlosti. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 60A | Relé motora stierača predného skla. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 15A | Modul riadenia systému pohonu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 7,5A | Senzor prúdenia vzduchu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 7,5A | Ventil paliva. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 7,5A | Relé spojky klimatizácie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 15A | Ventilátor chladenia na nízkej a vysokej rýchlosti. Relé sviečky. Čerpadlo paliva systému odparovania paliva. Zahrievaný senzor kyslíka. Relé ekonomickej ventilu chladiva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Zapaľovanie. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Motorček štartéra. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Zadný stierač. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Motor stierača predného skla. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Nepoužíva sa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Nepoužíva sa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Nepoužíva sa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Nepoužíva sa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Nepoužíva sa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Spojka klimatizácie. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Sviečky. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Čerpadlo paliva. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Nepoužíva sa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Ekonomická ventil chladiva. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | Ventilátor chladenia na nízkej rýchlosti. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R16 | Nepoužíva sa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R17 | Modul riadenia systému pohonu. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R18 | Ventilátor chladenia na vysokej rýchlosti. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Ford Transit Custom
Týka sa vozidiel vyrobených v rokoch:
Poistky zapaľovača cigariet (zásuvky napájania) (okrem 2,2 l na naftu): #F6, F7, F13, F14, F30 a F71 (230 V) v poistkovej skrinke prístrojovej dosky.
Schéma poistiek (okrem 2,2 l na naftu)

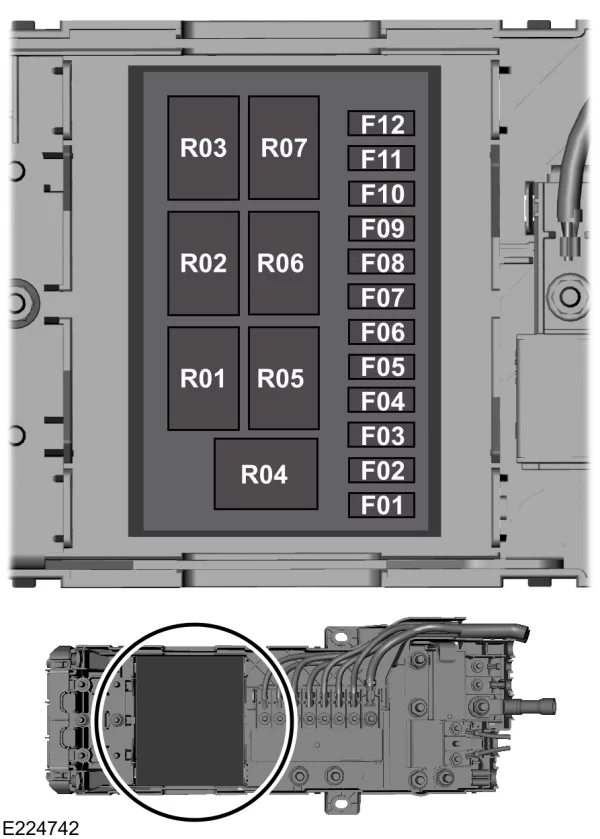

Poistková skrinka predbežne
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| Poistky hlavné | ||
| F1 | 470A | Poistková skrinka v motorovom priestore. Štartovanie. Alternátor. |
| F2 | 100A | Poistková skrinka v priestore pre cestujúcich. Poistková skrinka modulu riadiacej jednotky karosérie. |
| F3 | 40A | Inverter jednosmerného prúdu (DC/AC). |
| F4 | 200A | Napájanie poistkovej skrinky relé pomocného 1. |
| F5 | 100A | Napájanie poistkovej skrinky relé pomocného 2. |
| F6 | 100A | Vykurovanie kabíny. |
| F7 | 80A | Relé vyhrievaného čelného skla. |
| F8 | 100A | Poistková skrinka v priestore pre cestujúcich. Napájanie poistkovej skrinky relé pomocného 5. |
| F9 | 100A | Napájanie poistkovej skrinky relé pomocného 3. |
| F10 | 100A | Napájanie poistkovej skrinky relé pomocného 4. |
| F11 | 100A | Relé modulu riadenia systému prenosu. |
| F12 | 60A | Bod napájania pomocného 1 (modifikované pripojenie vozidla). |
| F13 | 60A | Bod napájania pomocného 2 (modifikované pripojenie vozidla). |
| F14 | 60A | Bod napájania pomocného 3 (modifikované pripojenie vozidla). |
| F15 | 60A | Klimatizácia zadná. |
| F 16 | 100A | Nepoužíva sa. |
| F17 | 60A | Karavan (modifikované pripojenie vozidla). |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Poistky a relé pod krytom | ||
| F1 | 3A | Spínač vonkajšieho svetla. Spínač ohrievača vody. Spínač pomocného napájania. |
| F2 | 20A | Napájanie. |
| F3 | 20A | Výkon R1 (svetlomet). |
| F4 | 20A | Výkon R2 (zapaľovanie). |
| F5 | 15A | Výkon R3 (bod pomocného napájania, ohrievač vody). |
| F6 | 15A | Výkon R4 (vnútorná lampa). |
| F7 | 15A | Výkon R5, R6 (smerovky, bod pomocného napájania). |
| F8 | 10 A | Napájanie R7 (vnútorné osvetlenie). |
| F9 | 20A | Rádiový vysielač. |
| F10 | 5A | Relé spínača zapaľovania. |
| F11 | 15A | Relé spínača zapaľovania. |
| F12 | – | Nepoužíva sa. |
| R1 | – | Relé signalizácie. |
| R2 | – | Relé zapaľovania. |
| R3 | – | Bod pomocného napájania 2. Ohrievač vody. |
| R4 | – | Relé vnútorného osvetlenia. |
| R5 | – | Bod pomocného napájania 1. Smerovky (ľavá strana). |
| R6 | – | Smerovka (pravá strana). |
| R7 | – | Vnútorné osvetlenie. |

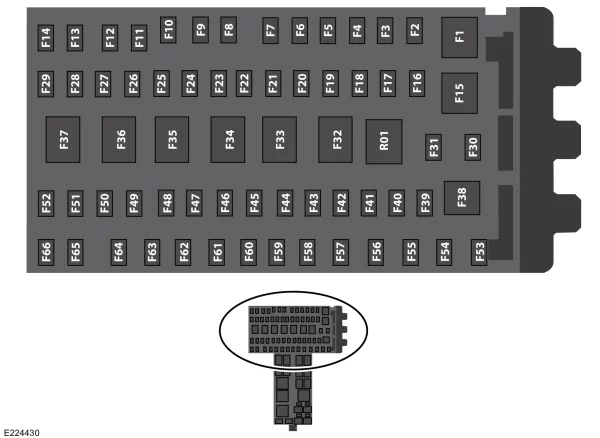

Poistková skrinka v priestore pre cestujúcich
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F1 | 60A | Relé motora stierača predného okna. |
| F2 | 40A | Motor ventilátora. |
| F3 | 15A | Nepoužíva sa / Modul rozhrania siete riadiacej jednotky. |
| F4 | 40A | Vyhrievané zadné sklo. Vyhrievané vonkajšie zrkadlá. |
| F5 | 40A | Napájanie prívesu B+. |
| F6 | 40A | Auxilárny napájací bod 2. |
| F7 | 40A | Auxilárny napájací bod 1. |
| F8 | 20A | Klakson. |
| F9 | 15A | Relé stierača zadného okna. |
| F10 | 10 A | Cievky relé R1, R2, R3, R4, R5, R10, R17. |
| F11 | 5A | Nepoužíva sa / USB port. |
| F12 | 5A | Nepoužíva sa / USB port. |
| F13 | 20A | Zapaľovač cigariet. |
| F14 | 20A | Auxilárny napájací bod na prístrojovej doske. |
| F15 | 50A | Modul kvality napätia. Modul riadenia karosérie. |
| F 16 | 25A | Modul systému proti zablokovaniu. Elektronická kontrola ventilov stabilizačného programu. |
| F17 | 5A | Cievka relé pozitívneho napätia batérie modulu riadenia motora. |
| F18 | 10 A | Brzdové svetlo. |
| F19 | 15A | Blokovanie relé zaťaženia. |
| F20 | 5A | Auxilárny ohrievač na palivo. |
| F21 | 15A | Jednotka riadenia automatickej prevodovky. |
| F22 | 25A | Čerpadlo oleja automatickej prevodovky. |
| F23 | 5A | Nepoužíva sa / USB port. |
| F24 | 10 A | Vyhrievané vonkajšie zrkadlá. |
| F25 | 7,5A | Odomknutie dverí vodiča. |
| F26 | 7,5A | Odomknutie dverí pasažiera. |
| F27 | – | Nepoužíva sa. |
| F28 | 20A | Relé pomocnej batérie / Nepoužíva sa. |
| F29 | 40A | Motor ventilátora zadného. |
| F30 | 20A | Auxilárny napájací bod vzadu. |
| F31 | 30A | Vyhrievané zadné sklo. |
| F32 | 60A | Relé štartovania. |
| F33 | 60A | Relé čerpadla paliva. |
| F34 | 40A | Vyhrievané zadné sklo na ľavej strane. |
| F35 | 40A | Vyhrievané zadné sklo na pravej strane. |
| F36 | 50A | Napájanie modulu riadenia karosérie RP1. |
| F37 | 50A | Napájanie modulu riadenia karosérie RP2. |
| F38 | 60A | Štandardné napájanie poistkovej skrinky relé BB4. |
| F39 | 20A | Vyhrievané sedadlá. |
| F40 | 5A | Zapnutie modulu riadenia systému prevodovky. |
| F41 | 5A | Cievka relé pomocného ohrievača na palivo. |
| F42 | 5A | Nastavenie svetlometov. |
| F43 | 5A | Modul riadenia prevodovky. |
| F44 | 10 A | Pneumatické odpruženie. Modul kvality napätia. Zadná klimatizácia. Systém detekcie svetla a určovania vzdialenosti. Predné a zadné kamery. Adaptívny tempomat. |
| F45 | 20A | Uholové svetlá. |
| F46 | 5A | Vyhrievané zadné sklo. Vyhrievané relé vonkajších zrkadiel. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F47 | 5A | Modul systému proti zablokovaniu. |
| F48 | 10 A | Konektor rozhrania karavanu 1. |
| F49 | 20A | Tergič kristallo zadný. |
| F50 | 5A | Modul senzora dažďa. Tergič kristallo zadný. |
| F51 | 25A | Motor predného stierača. |
| F52 | 25A | Motor predného stierača. |
| F53 | 40A | Relé pneumatického odpruženia. |
| F54 | 15A | Modul pneumatického odpruženia. |
| F55 | 40A | Modul systému proti zablokovaniu. Elektronická kontrola stability. |
| F56 | – | Nepoužíva sa. |
| F57 | 30A | Nepoužíva sa / Sedadlo vodiča. |
| F58 | 15A | Nepoužíva sa / Pripojenie vozidla upravené. |
| F59 | 30A | Elektromagnet štartéra. |
| F60 | 15A | Nabíjanie batérie prívesu. |
| F61 | 15A | Dvojité zamykanie vľavo. |
| F62 | 15A | Dvojité zamykanie vpravo. |
| F63 | 15A | Centrálné zamykanie vľavo. |
| F64 | 15A | Centrálné zamykanie vpravo. |
| F65 | 20A | Čerpadlo paliva. |
| F66 | 40A | Vyhrievaný filter paliva. |
| F67 | 10 A | Nepoužíva sa / Vyhrievané sedadlá. |
| F68 | 10 A | Nepoužíva sa / Vyhrievané sedadlá. |
| F69 | 7,5A | Tachograf. |
| F70 | 5A | Nepoužíva sa / Modul prívesu. |
| F71 | 40A | Napájanie 230V. |
| F72 | 30A | Napájanie prívesu. |
| Relé | ||
| R1 | Klakson. | |
| R2 | Vyhrievané zadné sklo. | |
| R3 | Motor zadného ventilátora. | |
| R4 | Body pomocného napájania vzadu. | |
| R5 | Zapaľovač cigariet, Bod pomocného napájania. | |
| R6 | Relé vyhrievania čelného skla na ľavej strane. | |
| R7 | Relé vyhrievaného čelného skla na pravej strane. | |
| R8 | Čerpadlo zadného stierača. | |
| R9 | Ventilátor pomocného kúrenia na palivo / Nepoužíva sa. | |
| R10 | Motor ventilátora. | |
| R11 | Externé zamykanie. | |
| R12 | Elektricky sklopné zrkadlá. | |
| R13 | Štartovanie. | |
| R14 | Čerpadlo paliva. | |
| R15 | Nepoužíva sa. | |
| R16 | Nepoužíva sa. | |
| R17 | Tergiče. | |
| R18 | Nepoužíva sa. | |
| R19 | Nepoužíva sa. |
Modul riadenia karosérie
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F1 | – | Nepoužíva sa. |
| F2 | 7,5A | Externé zrkadlá s elektrickým ovládaním. Sklo vo dverách vodiča. |
| F3 | 20A | Funkcia odomknutia (vodič a cestujúci). |
| F4 | 5A | Rezerva. |
| F5 | 20A | Rezerva. |
| F6 | 10 A | Rezerva. |
| F7 | 10 A | Rezerva. |
| F8 | 10 A | Bezpečnostný klaksón. |
| F9 | 10 A | Rezerva. |
| F10 | 5A | Rezerva. |
| F11 | 5A | Senzor narušenia. Zadná klimatizácia. |
| F12 | 7,5A | Klimatická kontrola. Spínač núdzových svetiel. |
| F13 | 7,5A | Stĺpik riadenia. Prístrojová doska. Konektor dátovej zbernice. |
| F14 | 10 A | Rezerva. |
| F15 | 10 A | Konektor dátovej zbernice. |
| F 16 | 15A | Funkcia odomknutia (posuvné dvere vľavo/vpravo). |
| F17 | 5A | Ukazovateľ udržania batérie. |
| F18 | 5A | Zapaľovanie. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F19 | 7,5A | Indikátor stavu airbagu pre cestujúcich. Spínač stavu airbagu pre cestujúcich. |
| F20 | 7,5A | Tachograf. |
| F21 | 5A | Pomocné vykurovanie. |
| F22 | 5A | Rezerva. |
| F23 | 10 A | oneskorenie príslušenstva. Inverter jednosmerného prúdu (DC/AC). |
| F24 | 20A | Centrálne zamykanie. Dvojitý systém uzamykania. |
| F25 | 30A | Rezerva / modul dverí vodiča. |
| F26 | 30A | Rezerva / modul dverí pre cestujúcich. |
| F27 | 30A | Rezerva. |
| F28 | 20A | Rezerva. |
| F29 | 30A | Rezerva. |
| F30 | 30A | Rezerva. |
| F31 | 15A | Rezerva. |
| F32 | 10 A | GPS. Hlasové ovládanie. Modul SYNC. Displej. Adaptívny tempomat. Diaľkový prijímač. |
| F33 | 20A | Rádio. Modul SYNC. |
| F34 | 30A | Predbežná poistka relé pre štartovanie zapaľovania. Modul asistencie pri parkovaní. Ovládanie vykurovania. Kamera systému udržiavania jazdného pruhu. Modul kontroly obmedzení. Centrálny ovládací panel. Indikátor stavu airbagu pre cestujúcich. Tachograf. Pomocné vykurovanie. Modul riadenia. |
| F35 | 5A | Modul kontroly obmedzení. |
| F36 | 15A | Asistencia pri parkovaní. Kamera systému udržiavania jazdného pruhu. Modul riadenia. |
| F37 | 20A | Rezerva. |
| F38 | 30A CB | Elektrické okná (spínač). |
Poistková skrinka v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F1 | 5A | Tichý rádio / Nepoužíva sa. |
| F2 | – | Nepoužíva sa. |
| F3 | – | Nepoužíva sa. |
| F4 | – | Nepoužíva sa. |
| F5 | – | Nepoužíva sa. |
| F6 | 15A | Nepoužíva sa / Senzor oxidu dusíka (euro 6,2). |
| F7 | 15A | Nepoužíva sa / Senzor častíc (euro 6,2). |
| F8 | 20A | Ventilátor chladenia (dvojitá rýchlosť / vysoká rýchlosť). |
| F9 | – | Nepoužíva sa. |
| F10 | – | Nepoužíva sa. |
| F11 | – | Nepoužíva sa. |
| F12 | – | Nepoužíva sa. |
| F13 | – | Nepoužíva sa. |
| F14 | – | Nepoužíva sa. |
| F15 | – | Nepoužíva sa. |
| F 16 | – | Nepoužíva sa. |
| F17 | – | Nepoužíva sa. |
| F18 | 40A | Ventilátor chladenia 2. |
| F19 | 40A | Ventilátor chladenia (dvojitá rýchlosť / vysoká rýchlosť). |
| F19 | 60A | Ventilátor chladenia (jednoduchá rýchlosť / nízka rýchlosť). |
| F20 | 40A | Relé selektívneho katalytického zníženia. |
| F21 | 40A | Modul žhavičov 2. |
| F22 | 40A | Modul žhavičov 1. |
| F23 | 10 A | Spojka klimatizácie. |
| F24 | – | Nepoužíva sa. |
| F25 | 15A | Hmlové svetlá vpravo s vysokou intenzitou / nepoužíva sa. |
| F26 | 15A | Hmlové svetlá vľavo s vysokou intenzitou / Nepoužíva sa. |
| F27 | – | Nepoužíva sa. |
| F28 | 5A | Ohrievač motorového priestoru. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F29 | 7,5A/15A | Štartovanie čerpadla vody / čerpadlo chladiacej kvapaliny. |
| F30 | 60A | Relé modulu riadenia systému prenosu. |
| F31 | 25A | Relé štartovania 2 / nepoužíva sa. |
| F32 | 20A | Pomocné vykurovanie na palivo. |
| F33 | – | Nepoužíva sa. |
| F34 | – | Nepoužíva sa. |
| F35 | 20A | Modul riadenia systému prenosu. |
| F36 | 20A | Napájanie vozidla 5. |
| F37 | 15A | Reduktor nádrže. Ventil na recirkuláciu výfukových plynov. |
| F38 | 10 A | Poistková skrinka motora Cievky relé R1, R5, R10 a R15 (ventilátor chladenia s vysokou rýchlosťou, spojka klimatizácie, ventilátor chladenia s nízkou rýchlosťou, relé ventilátora chladenia s nízkou rýchlosťou a vysokou rýchlosťou). |
| F39 | 10 A | Monitor žhavičov. Senor oxidu dusíka. |
| Relé | ||
| R1 | Rýchly ventilátor chladenia. | |
| R2 | Nepoužíva sa. | |
| R3 | Zadný stierač. | |
| R4 | Pneumatické odpruženie. | |
| R5 | Ventilátor chladenia. | |
| R6 | Nepoužíva sa. | |
| R7 | Hlavné xenónové svetlá vľavo s vysokou intenzitou / Nepoužíva sa. | |
| R8 | Hlavné xenónové svetlá vpravo s vysokou intenzitou / Nepoužíva sa. | |
| R9 | Štartér. | |
| R10 | Spojka klimatizácie. | |
| R11 | Žhavič systému odparovania paliva. | |
| R12 | Čerpadlo paliva. | |
| R13 | Nepoužíva sa. | |
| R14 | Ventil na kontrolu ekonomického chladiaceho média / Nepoužíva sa. | |
| R15 | Ventilátor chladenia s nízkou rýchlosťou. | |
| R16 | Nepoužíva sa. | |
| R17 | Nepoužíva sa. | |
| R18 | Modul riadenia systému prenosu. |
Schéma poistiek (2,2 l naftového motoru)
Poistková skrinka predbežne
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F1 | 470 A | Alternátor. Štartovanie. Poistková skrinka motoru. |
| F2 | 100 A | Poistková skrinka v priestore pre cestujúcich. |
| F3 | – | Nepoužíva sa. |
| F4 | 200 A | Poistková skrinka pomocného pripojenia. |
| F5 | 100 A | Poistková skrinka pomocného pripojenia. |
| F6 | 80 A | Elektrický ohrievač pomocný. |
| F7 | 80 A | Relé vyhrievania čelného skla. |
| F8 | 100 A | Poistková skrinka motoru. |
| F9 | 100 A | Poistková skrinka pomocného pripojenia. |
| F10 | 60 A | Poistková skrinka v priestore pre cestujúcich / modul riadenia karosérie 1. |
| F11 | 60 A | Poistková skrinka v priestore pre cestujúcich / modul riadenia karosérie 2. |
| F12 | 60 A | Zmenené pripojenie vozidla. |
| F13 | 60 A | Nepoužíva sa / Zmenené pripojenie vozidla. |
| F14 | 60 A | Zmenené pripojenie vozidla. |
Poistková skrinka v priestore pre cestujúcich
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F1 | 10 A | Modul riadenia obmedzení. |
| F2 | – | Nez použité. |
| F3 | 10 A | Zrkadlá vonkajšie vyhrievané. |
| F4 | – | Nez použité. |
| F5 | 20A | Modul riadenia pomocného vykurovania / Pomocné vykurovanie na palivo. |
| F6 | 5A | Tachograf. |
| F7 | 10 A | Adaptívny tempomat. |
| F8 | 40A | Inverter DC/AC. |
| F9 | – | Nez použité. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F10 | 30A | Sedadlo vodiča. |
| F11 | – | Nepoužíva sa. |
| F12 | – | Nepoužíva sa. |
| F13 | – | Nepoužíva sa. |
| F14 | 5A | Modul riadenia systému prenosu. |
| F15 | 40A | Modul riadenia systému prenosu. |
| F 16 | 40A | Poistková skrinka v priestore pre cestujúcich. |
| F17 | – | Nepoužíva sa. |
| F18 | 30A | Nepoužíva sa / Systém proti zablokovaniu s elektronickou kontrolou stability. |
| F19 | 5A | Tachograf. |
| F20 | 5A | Vyhrievané relé čelného skla. Vyhrievané relé vonkajších zrkadiel. Bod napájania v striedavom prúde. Invertor jednosmerného/striedavého prúdu. |
O Ford Transit Custom (2012-2018)
Ford Transit Custom, vyrábaný v rokoch 2012 až 2018, je obľúbený úžitkový automobil, ktorý sa vyznačuje spoľahlivosťou a všestrannosťou. Tento model je známy svojím moderným dizajnom a komfortným interiérom, ktorý ponúka dostatok priestoru pre vodiča aj pasažierov. Ford Transit Custom je dostupný s rôznymi motorizáciami, vrátane efektívnych dieselových motorov, ktoré poskytujú optimálny výkon a nízku spotrebu paliva. Vďaka svojej robustnej konštrukcii a pokročilým bezpečnostným prvkom je tento model ideálnou voľbou pre podnikateľov a firmy, ktoré potrebujú spoľahlivé vozidlo na prepravu tovaru alebo osôb.
Schéma poistkovej skrinky Ford Transit Custom
Táto stránka zobrazuje schému poistkovej skrinky pre Ford Transit Custom, ktorá je nevyhnutná pre správnu údržbu a riešenie problémov s elektrickými systémami vozidla. Typické umiestnenia poistkovej skrinky pre tento model sú pod kapotou a v priestore pre cestujúcich. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré sú nimi chránené. Vždy používajte náhradné poistky s rovnakou ampérovou hodnotou, aby ste predišli poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických zariadení vo vašom vozidle, preto je dôležité mať prehľad o jej konfigurácii a funkciách.
