Ford Mustang Mach-E (2021-2022) – poistková skrinka

Ford Mustang Mach-E (2021) – schéma poistky

Rok výroby: 2021.

Poistková skrinka modulu riadenia karosérie

Poistková skrinka sa nachádza na pravej strane v priestore pre nohy pasažiera.

Poistková skrinka pod kapotou

Poistková skrinka sa nachádza na pravej strane motorového priestoru.

1. Odstráňte kryt batožinového priestoru.
2. Potiahnite k sebe hák a odstráňte horný kryt.
3. Potiahnite páku konektora nahor.
4. Potiahnite konektor nahor, aby ste ho vytiahli.
5. Potiahnite oba háky k sebe a odstráňte poistkovú skrinku.
6. Prevráťte poistkovú skrinku a otvorte kryt.

Inštalácia a odstránenie krytu batožinového priestoru

Zadný kryt batožinového priestoru

1. Začnite od zadného okraja ľavej strany.
2. Potiahnite nahor na označených miestach hákov, aby ste uvoľnili háky.
3. Odstráňte kryt.
4. Na inštaláciu obráťte postup odstránenia.

Kryty priestoru batožiny ľavý/pravý

1. Začnite od zadného okraja pravej (alebo ľavej) strany a pracujte smerom k prednej časti krytu.
2. Potiahnite nahor na označených miestach hákov, aby ste uvoľnili háky.
3. Odstráňte kryt.
4. Na inštaláciu obráťte postup odstránenia.

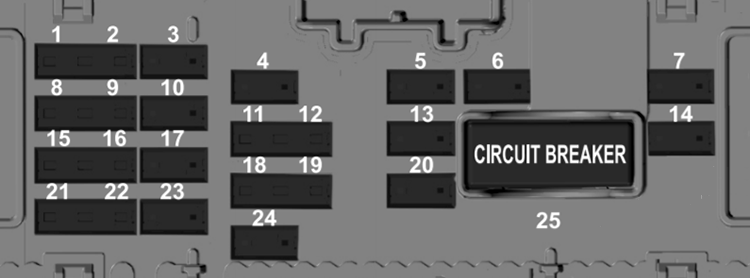

Schéma poistkovej skrinky modulu riadenia karosérie

Priradenie poistiek v poistkovej skrinke BCM

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	5 A	Nepoužíva sa.
2	5 A	Nepoužíva sa.
3	10 A	Rozšírený modul napájania.
4	10 A	Multifunkčný displej.
5	20 A	Nepoužíva sa.
6	10 A	Nepoužíva sa.
7	30 A	Modul dverí pasažiera.
8	5 A	Nepoužíva sa.
9	5 A	Externé zrkadlo so zatmením.
10	10 A	Rozšírený modul napájania.
11	5 A	Elektrické dvere; Modul aktivácie dverí batožinového priestoru bez rúk; Modul riadiacej jednotky telematiky.
12	5 A	Alarm proti krádeži; Spínač klávesnice bez kľúča; Spínač aktivácie predných dverí vodiča; Spínač aktivácie zadných dverí vodiča.

Číslo	Ampére [A]	Popis
13	15 A	Nepoužíva sa.
14	30 A	Modul dverí vodiča.
15	15 A	Nepoužíva sa.
16	15 A	Aktívne odpruženie (GT).
17	15 A	SYNC.
18	7,5 A	Modul bezdrôtového nabíjania pre príslušenstvo; Monitor stavu vodiča; Spínač aktivácie predných dverí pasažiera; Spínač aktivácie zadných dverí pasažiera.
19	7,5 A	Sada spínačov svetlometov; Modul Bluetooth s nízkou spotrebou energie; Tlačidlo na štartovanie vozidla;
20	10 A	Signálny systém proti krádeži.
21	7,5 A	Modul brány CAN; Ovládanie klímy; Modul prevodovky;
22	7,5 A	Prístrojový panel; Modul ovládania stĺpika riadenia.
23	20 A	Audio jednotka.
24	20 A	Nepoužíva sa.
25	30 A CB	Nepoužíva sa.

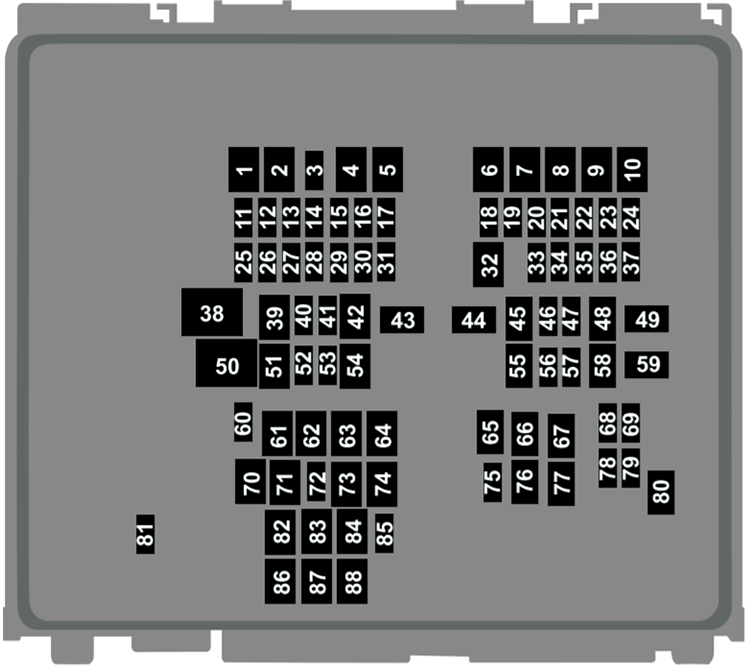

Schéma poistkovej skrinky pod kapotou

Priradenie poistiek v poistkovej skrinke pod kapotou

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	–	Nepoužíva sa.
2	40 A	Nepoužíva sa (rezervné).
3	15 A	Ohrievanie stieračov čelného skla.
4	40 A	Nepoužíva sa (rezervné).
5	–	Nepoužíva sa.
6	–	Nepoužíva sa.
7	–	Nepoužíva sa.
8	–	Nepoužíva sa.
9	–	Nepoužíva sa.
10	–	Nepoužíva sa.
11	15 A	Modul riadenia systému pohonu.
12	–	Nepoužíva sa.
13	15 A	Elektrický kompresor klimatizácie; Aktívne otvorenie mriežky; Čerpadlo chladenia ohrievača modulu riadenia systému pohonu; Uzatváracia ventil pre ohrievač modulu riadenia systému pohonu.
14	15 A	Čerpadlo oleja sekundárneho pohonu (GT).
15	–	Nepoužíva sa.
16	10 A	Modul riadenia nabíjania batérie
17	–	Nepoužíva sa.
18	10 A	Modul riadenia systému pohonu.
19	10 A	Modul riadenia brzdového systému.
20	5 A	Indikátor stavu dverí nabíjania.
21	5 A	Cievka relé aktívatora predného batožinového priestoru.
22	20 A	Zosilňovač.
23	20 A	Elektronické dvere na strane vodiča.
24	–	Nepoužíva sa.
25	25 A	Zosilnené svetlomety na ľavej strane.
26	25 A	Zosilnené svetlomety na pravej strane.
27	5 A	Udržujte napájanie aktívne.
28	5 A	Cievka relé aktívatora predného batožinového priestoru.
29	5 A	DC/DC prevodník.
30	–	Nepoužíva sa.
31	5 A	Elektrický posilovač riadenia.
32	30 A	Modul riadenia karosérie.
33	20 A	Pokročilý systém asistencie vodiča.
34	10 A	Modul riadenia svetlometov.
35	15 A	Vyhrievaný volant.
36	10 A	Hlavný riadiaci modul hybridného pohonu; Pomocná rozvodná skrinka napájania; Dodatočný riadiaci modul hybridného pohonu.
37	20 A	Klaksón.
38	40 A	Motor ventilátora.
39	–	Nepoužíva sa.
40	–	Nepoužíva sa.
41	20 A	Zosilňovač.
42	30 A	Elektrické sedadlo vodiča.
43	40 A	Ventily systému proti zablokovaniu.

Číslo	Ampére [A]	Popis
44	60 A	Poistková skrinka pomocného napájania.
45	30 A	Elektrické sedadlo pasažiera.
46	–	Nepoužíva sa.
47	–	Nepoužíva sa.
48	–	Nepoužíva sa.
49	60 A	Čerpadlo systému proti zablokovaniu.
50	60 A	Chladiaci ventilátor.
51	–	Nepoužíva sa.
52	5 A	USB port.
53	–	Nepoužíva sa.
54	–	Nepoužíva sa.
55	30 A	Vyhrievané sedadlá.
56	20 A	Modul predného batožinového priestoru.
57	10 A	Konektor dátového pripojenia.
58	–	Nepoužíva sa.
59	40 A	Modul riadenia karosérie.
60	–	Nepoužíva sa.
61	20 A	Bohaté napájanie.
62	–	Nepoužíva sa.
63	–	Nepoužíva sa.
64	30 A	Elektrické dvere.
65	30 A	Modul dynamiky vozidla.
66	–	Nepoužíva sa.
67	–	Nepoužíva sa.
68	5 A	Modul elektronického riadenia batérie.
69	20 A	Elektrické dvere na zadnej strane pasažiera.
70	–	Nepoužíva sa.
71	20 A	Bohaté napájanie.
72	20 A	Stierač zadného okna.
73	–	Nepoužíva sa.
74	30 A	Motor stierača čelného skla.
75	–	Nepoužíva sa.
76	30 A	Vyhrievané zadné okno.
77	–	Nepoužíva sa.
78	20 A	Elektrické dvere na prednej strane vodiča.
79	20 A	Elektrické dvere na prednej strane pasažiera.
80	–	Nepoužíva sa.
81	10 A	Čerpadlo stierača zadného okna.
82	–	Nepoužíva sa.
83	–	Nepoužíva sa.
84	40 A	Nepoužíva sa (rezerva).
85	5 A	Senzor dažďa.
86	–	Nepoužíva sa.
87	–	Nepoužíva sa.
88	–	Nepoužíva sa.

Ford Mustang Mach-E – schéma poistkovej skrinky

Rok výroby: 2022.

Poloha poistkovej skrinky

Poistková skrinka modulu riadenia karosérie

Poistková skrinka sa nachádza na pravej strane v priestore pre nohy cestujúceho.

Poistková skrinka pod kapotou

Poistková skrinka sa nachádza na pravej strane motorového priestoru.

1. Odstrániť kryt batožinového priestoru.
2. Potiahnuť hák smerom k sebe a odstrániť horný kryt.
3. Potiahnuť páku konektora smerom nahor.
4. Potiahnuť konektor smerom nahor, aby sa vytiahol.
5. Potiahnuť oba háky smerom k sebe a odstrániť poistkovú skrinku.
6. Prevrátiť poistkovú skrinku a otvoriť kryt.

Inštalácia a odstránenie krytu batožinového priestoru

Zadný kryt batožinového priestoru

1. Začať od zadného okraja ľavej strany.
2. Potiahnuť smerom nahor na označených miestach hákov, aby sa uvoľnili háky.
3. Odstrániť kryt.
4. Na inštaláciu obrátiť postup odstránenia.

Kryty priestoru batožiny ľavý/pravý

1. Začať od zadného okraja pravej (alebo ľavej) strany a pracovať smerom k prednej časti krytu.
2. Potiahnuť smerom nahor na označených miestach hákov, aby sa uvoľnili háky.
3. Odstrániť kryt.
4. Na inštaláciu obrátiť postup odstránenia.

Vozy vyrobené od 17.09.2021

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	—	Nepoužíva sa.
2	40 A	Ohrievač čelného skla na ľavej strane.
3	—	Nepoužíva sa.
4	40 A	Ohrievač čelného skla na pravej strane; Ohrievané trysky pre čelné sklo.
5	—	Nepoužíva sa.
6	—	Nepoužíva sa.
7	—	Nepoužíva sa.
8	—	Nepoužíva sa.
9	—	Nepoužíva sa.
10	—	Nepoužíva sa.
11	15 A	Riadiaci modul systému pohonu.
12	—	Nepoužíva sa.
13	15 A	Elektrický kompresor systému klimatizácie; Aktívne otvorenie vstupnej mriežky vzduchu; Čerpadlo chladiacej kvapaliny vykurovania riadiaceho modulu systému pohonu; Uzatváracia ventil pre vykurovanie riadiaceho modulu systému pohonu.
14	15 A	Čerpadlo oleja druhého prevodového bloku (GT).
15	—	Nepoužíva sa.
16	10 A	Riadiaci modul nabíjania batérie.
17	20 A	Blokovanie stĺpika riadenia.
18	10 A	Riadiaci modul systému pohonu.
19	10 A	Riadiaci modul brzdového systému.
20	5 A	Indikátor stavu nabíjacej dverí.
21	5 A	Vinutie relé aktívatora predného batožinového priestoru.
22	20 A	Zosilňovač.
23	20 A	Elektronické zadné dvere na strane vodiča.
24	—	Nepoužíva sa.
25	25 A	Posilnené svetlomety na ľavej strane.
26	25 A	Posilnené svetlomety na pravej strane.
27	5 A	Rezervné napájanie modulu PCM.
28	5 A	Vinutie relé aktívatora predného batožinového priestoru.
29	5 A	DC/DC menič.
30	—	Nepoužíva sa.
31	5 A	Systém elektronickej asistencie riadenia.
32	30 A	Riadiaci modul systémov karosérie.
33	20 A	Pokročilý systém asistencie vodiča.
34	10 A	Riadiaci modul svetlometov; Svetlomet na ľavej strane; Svetlomet na pravej strane.
35	15 A	Vyhrievaný volant.
36	10 A	Riadiaci modul prvého hybridného pohonného bloku; Ďalšia poistková skrinka napájania; Riadiaci modul druhého hybridného pohonného bloku.
37	20 A	Klakson.
38	40 A	Motor ventilátora.
39	—	Nepoužíva sa.
40	—	Nepoužíva sa.
41	20 A	Zosilňovač.
42	30 A	Elektricky nastaviteľné sedadlo vodiča.
43	40 A	Ventily systému prevencie zablokovania kolies počas brzdenia.

Číslo	Ampére [A]	Popis
44	60 A	Ďalšia poistková skrinka distribúcie napájania.
45	30 A	Elektricky nastaviteľné sedadlo pasažiera.
46	—	Nepoužíva sa.
47	—	Nepoužíva sa.
48	—	Nepoužíva sa.
49	60 A	Čerpadlo systému prevencie zablokovania kolies počas brzdenia.
50	60 A	Ventilátor
51	—	Nepoužíva sa.
52	5 A	Port USB.
53	—	Nepoužíva sa.
54	—	Nepoužíva sa.
55	30 A	Vyhrievané sedadlá.
56	20 A	Modul batožinového priestoru.
57	10 A	Diagnostický konektor.
58	—	Nepoužíva sa.
59	40 A	Modul riadenia systémov karosérie.
60	—	Nepoužíva sa.
61	20 A	Ďalšia zásuvka napájania.
62	—	Nepoužíva sa.
63	—	Nepoužíva sa.
64	30 A	Elektrické otváranie/zatváranie zadných dverí karosérie.
65	30 A	Modul systému dynamického riadenia vozidla.
66	—	Nepoužíva sa.
67	—	Nepoužíva sa.
68	5 A	Modul elektronického riadenia batérie.
69	20 A	Elektrické zadné dvere na strane pasažiera.
70	—	Nepoužíva sa.
71	20 A	Ďalšia zásuvka napájania.
72	20 A	Tergicristallo zadného okna.
73	—	Nepoužíva sa.
74	30 A	Motor stierača predného skla.
75	—	Nepoužíva sa.
76	30 A	Vyhrievané zadné sklo.
77	—	Nepoužíva sa.
78	20 A	Elektrické predné dvere na strane vodiča.
79	20 A	Elektrické predné dvere na strane pasažiera.
80	—	Nepoužíva sa.
81	10 A	Čerpadlo stierača zadného okna.
82	—	Nepoužíva sa.
83	—	Nepoužíva sa.
84	40 A	Modul osvetlenia prívesu.
85	5 A	Senzor dažďa.
86	—	Nepoužíva sa.
87	—	Nepoužíva sa.
88	—	Nepoužíva sa.

POISTKOVÁ SKRINKA BATÉRIE

Číslo	Ampére [A]	Popis
1	20 A	Batožinový priestor
2	20 A	Batožinový priestor

POISTKOVÁ SKRINKA MODULU RIADENIA SYSTÉMOV KAROSÉRIE

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	5 A	Modul riadenia systému doplnkovej bezpečnosti.
2	5 A	Nepoužíva sa.
3	10 A	Nepoužíva sa.
4	10 A	Multifunkčný displej.
5	20 A	Nepoužíva sa.
6	10 A	Nepoužíva sa.
7	30 A	Modul dverí pasažiera.
8	5 A	Nepoužíva sa.
9	5 A	Externé zrkadlo s funkciou automatického zatmenia; Kontrolka deaktivácie airbagu pasažiera.
10	10 A	Nepoužíva sa.
11	5 A	Elektrické otváranie/zatváranie zadných dverí karosérie; Modul riadenia funkcie otvárania/zatvárania zadných dverí karosérie bez použitia rúk.
12	5 A	Alarm proti krádeži; Spínač klávesnice na otváranie vozidla bez kľúča; Spínač aktivácie predných dverí na strane vodiča; Spínač aktivácie zadných dverí na strane vodiča.

Číslo	Ampére [A]	Popis
13	15 A	Nie je použitý.
14	30 A	Modul dverí vodiča.
15	15 A	Nie je použitý.
16	15 A	Aktívne odpruženie (GT).
17	15 A	SYNC.
18	7,5 A	Modul bezdrôtového nabíjania príslušenstva; Monitorovanie stavu vodiča; Spínač aktivácie predných dverí na strane pasažiera; Spínač aktivácie zadných dverí na strane pasažiera.
19	7,5 A	Skupina spínačov svetlometov; Modul Bluetooth Low Energy; Modul riadiacej jednotky telematického systému; Systém štartovania tlačidlom.
20	10 A	Siréna alarmového systému.
21	7,5 A	Modul-gateway; Systém vykurovania, vetrania a klimatizácie; Modul prevodovky.
22	7,5 A	Skupina ukazovateľov; Modul riadenia stĺpika riadenia.
23	20 A	Audio skupina.
24	20 A	Siréna alarmu napájaná z batérie.
25	30 A	Spínač inštalácie	Nie je použitý.

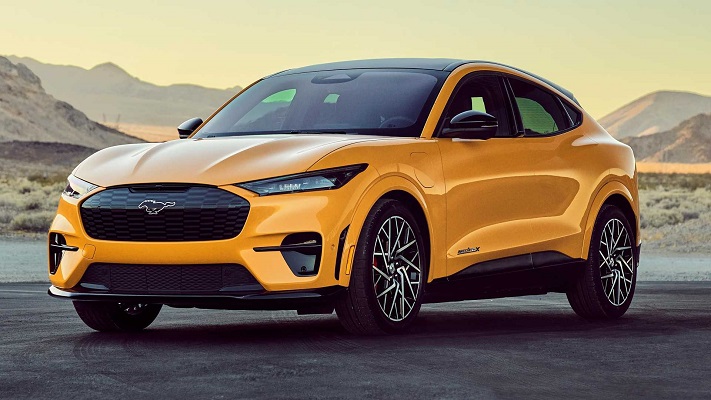

O Ford Mustang Mach-E (2021-2022)

Ford Mustang Mach-E je plne elektrické SUV, ktoré kombinuje ikonický dizajn značky Mustang s modernými technológiami a ekologickým pohonom. Tento model, vyrábaný v rokoch 2021 a 2022, ponúka rôzne varianty batérií a pohonu, vrátane verzií s pohonom zadných kolies alebo všetkých štyroch kolies. Mustang Mach-E sa môže pochváliť dojazdom až do 610 kilometrov na jedno nabitie, v závislosti od zvolenej konfigurácie. Interiér vozidla je vybavený moderným infotainment systémom s veľkým dotykovým displejom a množstvom asistenčných systémov pre vodiča, čo zaručuje pohodlnú a bezpečnú jazdu.

Schéma poistkovej skrinky Ford Mustang Mach-E

Táto stránka zobrazuje schému poistkovej skrinky pre Ford Mustang Mach-E, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod kapotou a v priestore pre cestujúcich. Diagramy na tejto stránke ukazujú čísla poistiek, ich amperáž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
