Ford Kuga (2008-2022) – poistková skrinka
Ford Kuga – schéma poistky
Rok výroby: 2008, 2009, 2010, 2011, 2012.
Poistky zapaľovača cigariet (zásuvky napájania) v Ford Kuga sú poistky 109 v poistkovej skrinke v kabíne.

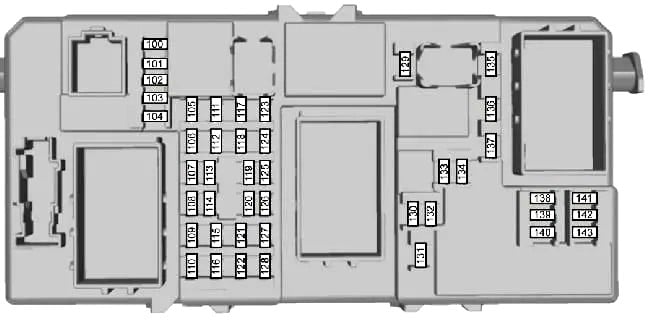

Kabína
Nachádza sa pod prístrojovou doskou na strane cestujúceho, pod priestorom pre cestujúcich.
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 10 | Napájanie modulov elektroniky pri napätí zapnutia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 101 | 20 | Sedadlo vodiča nastaviteľné elektricky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 102 | 10 | Ovládanie vykurovania;
Prijímač diaľkového ovládania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 103 | 10 | Napájanie spínača svetiel pri napätí batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 104 | 10 | Funkcia úspory energie batérie;
Vnútorné osvetlenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 105 | 25 | Zadné vyhrievané sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 106 | 20 | Štartovanie vozidla bez kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 107 | 10 | Napájanie prístrojovej dosky pri napätí batérie;
Diagnostika OBD. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 108 | 7,5 | Príslušenstvo pre prístrojovú dosku (audio a navigačný systém) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 109 | 20 | Zapaľovač cigariet, dodatočná zásuvka napájania vzadu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 110 | 10 | Napájanie spínača svetiel pri napätí zapnutia pre zapnutie denných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 111 | 5 | Čerpadlo paliva (iba Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 111 | 15 | Čerpadlo paliva (iba benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 112 | 15 | Napájanie modulov audio systému pri napätí batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 113 | 10 | Denné svetlá (smerovky) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 114 | 10 | Napájanie prístrojovej dosky pri napätí zapnutia;
Systém imobilizácie motora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 115 | 7,5 | Napájanie spínača svetiel pri napätí zapnutia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 116 | 20 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 117 | 7,5 | Osvetlenie evidenčného čísla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 118 | 20 | Modul ľavých zadných dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 119 | 15 | Dodatočná zásuvka napájania v batožinovom priestore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 119 | 25 | Dodatočná zásuvka napájania v batožinovom priestore (vozidlá s ťažným modulom) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 120 | 20 | Modul zadných dverí vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 121 | 20 | Vyhrievanie predných sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 122 | 10 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 123 | 7,5 | Vyhrievané bočné zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 124 | 7,5 | Svetlá na denné svietenie, núdzové svetlá, zadné svetlá (ľavá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 7,5 | Svetlá na denné svietenie, núdzové svetlá, zadné svetlá (pravá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 126 | 20 | Systém bezkľúčového vstupu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 127 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 128 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 129 | 20 | Stierače čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 130 | 10 | Modul pohonu všetkých kolies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 131 | 15 | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 132 | 15 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 133 | 25 | Relé centrálneho zamykania, modul dverí pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 134 | 20 | Relé centrálneho zamykania, modul dverí vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 135 | 20 | Denné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 136 | 15 | Čerpadlo ostrekovača, vyhrievané trysky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 137 | 10 | Siren alarmu napájaný batériou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 138 | 10 | Modul riadenia motora;
Pedál akcelerátora; Automatická prevodovka; Elektronický modul funkcií bezkľúčového vstupu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 139 | 10 | Pravý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 140 | 10 | Ľavý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 141 | 10 | Svetlo cúvania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 142 | 15 | Pravý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 143 | 15 | Ľavý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vano motore
Nachádza sa vedľa batérie.
| Číslo | Amperáže [A] | Chránené obvody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Amperáže [A] | Chránené obvody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 | Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 80 | Systém asistencie riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 60 | Napájanie rozvodnej dosky v kabíne 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 60 | Napájanie rozvodnej dosky v kabíne 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 80 | Ohrievač PTC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 60 | Zapaľovacie sviečky (iba Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Čerpadlo systému ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Ventily systému ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Modul riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Ventilátor systému kúrenia, vetrania a klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Spínač zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 40 | Relé zapaľovania 15l | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Elektromagnet štartovacieho motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 40 | Predné sklo vyhrievané pravá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | Nepoužívané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 40 | Predné sklo vyhrievané ľavá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | Nepoužívané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáže [A] | Chránené obvody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 30 | Menic výkonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Modul systému ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Hlasový signál | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Prídavný ohrievač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Modul systému asistencie riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30 | Striekací systém svetlometu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Ohrievač paliva (Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Zapaľovanie, relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Automatická prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | Spojka klimatizačného systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Monitorovanie zapaľovacích sviečok (iba Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | Systém vykurovania, vetrania a klimatizácie s dvoma zónami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 3 | Modul riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Senzor inteligentného systému nabíjania batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Vstrekovače (iba benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Lambda sondy (iba benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | Zapaľovacie cievky, ventily | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10 | Modul riadenia motora, ventily;
Elektromagnetické ventily. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Modul riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé
- Rezerva
- Relé klaksónu
- Relé svetla cúvania
- Rezerva
- Relé ohrievača paliva
- Rezerva
- Relé ohrievača predného skla
- Relé hlavných okruhov zapaľovania
- Relé čerpadla ostrekovača
- Relé motora ventilátora ohrievača
- Relé úplne otvorenej polohy klapky
- Relé zapaľovacej sviečky
- Relé štartéra
- Relé riadenia motora
Ford Kuga – schéma poistky
Rok výroby: 2013, 2014, 2015.
Poistky zapaľovača cigariet (zásuvky napájania) sú poistka F61 (zapaľovač cigariet, zásuvka napájania) v paneli poistiek prístrojovej dosky, poistky F15 (predný zapaľovač cigariet / zásuvka napájania), F17 (zásuvka napájania vzadu, ak je prítomná) a F18 (centrálne napájanie) v poistkovej skrinke motorového priestoru a poistka F27 (zásuvka napájania batožinového priestoru) v poistkovej skrinke batožinového priestoru.
Poloha poistkovej skrinky
Priestor pre cestujúcich
Panel poistiek sa nachádza vpravo pod odkladacou schránkou (odstráňte dno priestoru).
Motorový priestor
Poistková skrinka sa nachádza v motorovom priestore (vľavo).

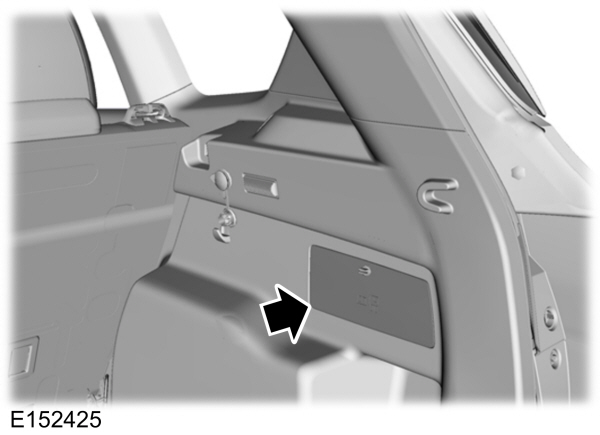

Batožinový priestor
Panel poistiek sa nachádza v batožinovom priestore za priestorom na strane cestujúceho.
2013
Priestor pre cestujúcich
Priradenie poistiek v priestore pre cestujúcich (2013)
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| Číslo | Amperáže [A] | Popis |
| 56 | 20A | Napájanie čerpadla paliva; Senzor hmotnosti vzduchu. |
| 57 | – | Nepoužíva sa |
| 58 | – | Nepoužíva sa |
| 59 | 5A | Pasívne zariadenie na prenos a prijímanie proti krádeži |
| 60 | 10 A | Vnútorné osvetlenie; Skupina spínačov dverí vodiča; Osvetlenie odkladacej schránky; Skupina spínačov stropnej konzoly. |
| 61 | 20A | Zapaľovač cigariet; Napájací zdroj. |
| 62 | 5A | Modul senzora dažďa; Automaticky zatemňujúce spätné zrkadlo. |
| 63 | – | Nepoužíva sa |
| 64 | – | Nepoužíva sa |
| 65 | 10 A | Odomknutie zadného veka |
| 66 | 20A | Napájanie odomknutia dverí vodiča; Dvojitý zámok. |
| 67 | 7,5 A | SYNC®; Viacfukčná obrazovka; Modul globálneho polohovacieho systému. |
| 68 | – | Nepoužíva sa |
| 69 | 5A | Prístrojová doska |
| 70 | 20A | Centrálny zámok a napájanie odomknutia |
| 71 | 10 A | Kontrolná hlava kúrenia (manuálna klimatizácia); Automatická elektronická regulácia teploty Duel. |
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| 72 | 7,5 A | Modul volantu |
| 73 | 5A | Pripojovací konektor dátového rozhrania |
| 74 | 15A | Napájanie svetlometov s tlmenými svetlami |
| 75 | 15A | Napájanie hmlových svetiel |
| 76 | 10 A | Napájanie svetla cúvania |
| 77 | 20A | Napájanie stierača predného skla |
| 78 | 5A | Spínač zapaľovania, tlačidlo štartovania |
| 79 | 15A | Rádio; DVD prehrávač navigácie; Dotyková obrazovka; Spínač núdzových svetiel; Spínač zamykania dverí. |
| 80 | 20A | Napájanie otváracej strechy |
| 81 | 5A | Prijímač rádiových frekvencií |
| 82 | 20A | Relé stierača predného skla |
| 83 | 20A | Centrálny zámok |
| 84 | 20A | Napájanie odblokovania mechanizmu dverí; Dvojitý zámok. |
| 85 | 7,5 A | Spínač zapaľovania |
| 86 | 10 A | Modul airbagu; Systém klasifikácie cestujúcich; Indikátor deaktivácie airbagu pre cestujúceho. |
| 87 | – | Nepoužíva sa |
| 88 | – | Nepoužíva sa |
| 89 | – | Nepoužíva sa |
Vano motore
Priradenie poistiek v poistkovej skrinke (2013)
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| Číslo | Amperáže [A] | Popis |
| F1 | – | Nepoužíva sa |
| F2 | – | Nepoužíva sa |
| F3 | – | Nepoužíva sa |
| F4 | – | Nepoužíva sa |
| F5 | – | Nepoužíva sa |
| F6 | – | Nepoužíva sa |
| F7 | 40 A** | Systém proti zablokovaniu; Elektronické čerpadlo stabilizačného programu. |
| F8 | 30A** | Elektronická ventilová stabilizačného programu |
| F9 | – | Nepoužíva sa |
| F10 | 40 A** | Motor ventilátora kúrenia |
| F11 | – | Nepoužíva sa |
| F12 | 30A** | Poistka relé modulu riadenia pohonného systému |
| F13 | 30A** | Relé štartovacieho motora |
| F14 | 25A** | Elektrické okno vzadu (bez spínača dverí) |
| F15 | 20A** | Zapaľovač cigariet vpredu; Napájanie. |
| F16 | 25A** | Predné okno (bez spínača dverí) |
| F17 | 20A** | Napájanie vzadu |
| F18 | 20A** | Centrálny zdroj napájania |
| F19 | 5A* | Systém proti zablokovaniu; Elektronický stabilizačný systém trajektórie. |
| F20 | 15 A* | Klakson |
| F21 | 5A* | Spínač svetla |
| F22 | 15 A* | Systém monitorovania batérie |
| F23 | 5A* | Cievky relé |
| F24 | 5A* | Modul spínača svetla |
| F25 | 10 A* | Externé zrkadlo elektricky ovládané (bez spínača dverí) |
| F26 | 5A* | Nouzové napájanie |
| F27 | 15 A* | Kompresor klimatizácie |
| F28 | 10 A* | Napájanie vozidla – vstrekovač paliva |
| F29 | 2 5A* | Odmlžovač zadného okna |
| F30 | – | Nepoužíva sa |
| F31 | 5A* | Ventilátor chladenia oleja prevodovky (špecifické pre Blízky východ) |
| F32 | 15 A* | Napájanie vozidla |
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| F33 | 10 A* | Napájanie vozidla 2 |
| F34 | 10 A* | Napájanie vozidla 3 |
| F35 | 15 A* | Napájanie vozidla 4 |
| F36 | 5A* | Aktívne ventilačné mriežky |
| F37 | 10 A* | Senzor klasifikácie cestujúcich; Napájanie smerovky na deaktiváciu airbagu pre cestujúcich. |
| F38 | 5A* | Modul riadenia motora; Napájanie zapaľovania modulu riadenia prevodovky. |
| F39 | 5A* | Denné svetlá; Napájanie zapaľovania modulu riadenia svetlometov. |
| F40 | 5A* | Elektronická asistencia riadenia |
| F41 | 20A* | Modul riadenia systémov karosérie |
| F42 | 15 A* | Zadné okno |
| F43 | 15 A* | Svetlomety |
| F44 | 15 A* | Predné hmlové svetlá pre denné svietenie |
| F45 | – | Nepoužíva sa |
| F46 | 50A** | Inteligentné moduly motora stierača |
| F47 | – | Nepoužíva sa |
| F48 | 5A* | Tlačidlová klávesnica |
| R1 | – | Nepoužíva sa |
| R2 | Microrelè | klaksón |
| R3 | – | Ventilátor chladenia oleja prevodovky (špecifikácia pre Blízky východ) |
| R4 | – | Predné hmlové svetlá pre denné svietenie |
| R5 | – | Nepoužíva sa |
| R6 | – | Nepoužíva sa |
| R7 | – | Nepoužíva sa |
| R8 | Mini relè | Odložené pomocné relé |
| R9 | – | Nepoužíva sa |
| R10 | Mini relè | Relé štartéra |
| R11 | Microrelè | Kompresor klimatizácie |
| R12 | Relè di potenza | Ventilátor chladenia |
| R13 | Mini relè | Ventilátor kúrenia |
| R14 | Mini relè | Relé riadenia motora |
| R15 | Relè di potenza | Vyhrievané zadné okno |
| R16 | Relè di potenza | Zapaľovanie 15 |
| * Mini poistky ** Poistky s kartušou |
Batožinový priestor
Priradenie poistiek v batožinovom priestore (2013)
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| Číslo | Amperáže [A] | Popis |
| F1 | 5A | Funkcia otvárania/zatvárania zadných dverí bez použitia rúk |
| F2 | 10A | Modul vozidla bez kľúča |
| F3 | 5A | Rukoväte dverí vozidla bez kľúča |
| F4 | 25A | Skupina ovládania ľavých predných dverí |
| F5 | 25A | Skupina ovládania pravých predných dverí |
| F6 | 25A | Skupina ovládania ľavých zadných dverí |
| F7 | 25A | Skupina ovládania pravých zadných dverí |
| F8 | – | Nepoužíva sa |
| F9 | 25A | Motor sedadla vodiča |
| F10 | – | Nepoužíva sa |
| F11 | 5A | Napájanie cievky relé zapaľovania zadného |
| F12 | 10A | Systém kúrenia, vetrania a klimatizácie (vozidlá so systémom Start-Stop) |
| F13 | 5A | Skupina smeroviek (vozidlá so systémom Start-Stop) |
| F14 | 7,5A | Informačný displej a elektronický systém; Systém SYNC; Modul satelitného lokalizačného systému (vozidlá so systémom Start-Stop). |
| F15 | 15A | Audio skupina (vozidlá so systémom Start-Stop) |
| F16 | – | Nepoužíva sa |
| F17 | – | Nepoužíva sa |
| F18 | – | Nepoužíva sa |
| F19 | – | Nepoužíva sa |
| F20 | – | Nepoužíva sa |
| F21 | – | Nepoužíva sa |
| F22 | – | Nepoužíva sa |
| F23 | – | Nepoužíva sa |
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| F24 | 30A | Dodatočné napájacie zásuvky v striedavom / jednosmerném prúde |
| F24 | 20A | Dodatočné napájacie zásuvky vzadu |
| F25 | 25A | Elektrické otváranie/zatváranie zadných dverí |
| F26 | 40A | Príslušenstvo, modul ťahania prívesu |
| F27 | 20A | Dodatočné napájacie zásuvky v batožinovom priestore |
| F28 | – | Nepoužíva sa |
| F29 | 5A | Systém monitorovania mŕtveho uhla; Senzor prednej kamery; Systém adaptívneho riadenia rýchlosti; Zadná kamera so systémom aktívnej pomoci pri parkovaní; Signál zapnutia modulu kvality napätia. |
| F30 | 5A | Tlačidlo systému pomoci pri parkovaní |
| F31 | – | Nepoužíva sa |
| F32 | 5A | Signál zapnutia dodatočnej napájacej zásuvky v jednosmernom / striedavom prúde |
| F33 | – | Nepoužíva sa |
| F34 | 20A | Vyhrievané sedadlo vodiča |
| F35 | 20A | Vyhrievané sedadlo pasažiera |
| F36 | – | Nepoužíva sa |
| F37 | – | Nepoužíva sa |
| F38 | – | Nepoužíva sa |
| F39 | – | Nepoužíva sa |
| F40 | – | Nepoužíva sa |
| F41 | – | Nepoužíva sa |
| F42 | – | Nepoužíva sa |
| F43 | – | Nepoužíva sa |
| F44 | – | Nepoužíva sa |
| F45 | – | Nepoužíva sa |
| F46 | 10A | Systém monitorovania mŕtveho uhla; Senzor prednej kamery; Systém adaptívneho riadenia rýchlosti; Zadná kamera so systémom aktívnej pomoci pri parkovaní (vozidlá so systémom Start-Stop). |
| Relé | Popis |
|---|---|
| R1 | Nie je použitý. |
| R2 | Akustický signál. |
| R3 | Filtrácia filtra pevných častíc. |
| R4 | Nie je použitý. |
| R5 | Nie je použitý. |
| R6 | Nie je použitý. |
| R7 | Vyhrievané čelné sklo. |
| R8 | Nie je použitý. |
| R9 | Striekacia tryska svetlometu. |
| R10 | Motor na štartovanie |
| R11 | Kompresor klimatizácie. |
| R12 | Ventilátor |
| R13 | Motor ventilátora. |
| R14 | Modul riadenia motora. |
| R15 | Vyhrievané zadné sklo. |
| R16 | Nabíjanie. |
Batožinový priestor
Priradenie poistiek v batožinovom priestore (2014, 2015)
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| Číslo | Amperáže [A] | Popis |
| F1 | 5 A | Modul riadenia funkcie otvárania/zatvárania zadných dverí bez použitia rúk. |
| F2 | 10 A | Modul vozidla bez kľúča. |
| F3 | 5 A | Rukoväte dverí vozidla bez kľúča. |
| F4 | 25 A | Skupina riadenia ľavých predných dverí. |
| F5 | 25 A | Skupina riadenia pravých predných dverí. |
| F6 | 25 A | Skupina riadenia ľavých zadných dverí. |
| F7 | 25 A | Skupina riadenia pravých zadných dverí. |
| F8 | – | Nepoužíva sa. |
| F9 | 25 A | Motor sedadla vodiča. |
| F10 | – | Nepoužíva sa. |
| F11 | 5 A | Napájanie cievky relé zapaľovania zadného. |
| F12 | 10 A | Systém vykurovania, vetrania a klimatizácie – vozidlá so systémom Start-Stop. |
| F13 | 5 A | Skupina ukazovateľov – vozidlá so systémom Start-Stop. |
| F14 | 7,5 A | Informačný displej a elektronický systém; Modul SYNC; Modul satelitného lokalizačného systému – vozidlá so systémom Start-Stop. |
| F15 | 15 A | Audio skupina – vozidlá so systémom Start-Stop. |
| F16 | – | Nepoužíva sa. |
| F17 | – | Nepoužíva sa. |
| F18 | – | Nepoužíva sa. |
| F19 | – | Nepoužíva sa. |
| F20 | – | Nepoužíva sa. |
| F21 | – | Nepoužíva sa. |
| F22 | – | Nepoužíva sa. |
| F23 | – | Nepoužíva sa. |
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| F24 | 30 A | Dodatočné napájacie zásuvky v striedavom/konštantnom prúde. |
| F24 | 20 A | Dodatočné napájacie zásuvky vzadu. |
| F25 | 25 A | Elektrické otváranie/zatváranie zadných dverí. |
| F26 | 40 A | Príslušenstvo. Modul na ťahanie prívesu. |
| F27 | 20 A | Dodatočné napájacie zásuvky v batožinovom priestore. |
| F28 | – | Nepoužíva sa. |
| F29 | 5 A | Sledovanie mŕtveho uhla; Senzor prednej kamery; Systém adaptívneho riadenia rýchlosti; Zadná kamera so systémom aktívnej pomoci pri parkovaní; Signál zapnutia modulu kvality napätia. |
| F30 | 5 A | Tlačidlo systému pomoci pri parkovaní. |
| F31 | – | Nepoužíva sa. |
| F32 | 5 A | Signál zapnutia dodatočnej napájacej zásuvky v konštantnom/striedavom prúde. |
| F33 | – | Nepoužíva sa. |
| F34 | 20 A | Vyhrievané sedadlo vodiča. |
| F35 | 20 A | Vyhrievané sedadlo pasažiera. |
| F36 | – | Nepoužíva sa. |
| F37 | – | Nepoužíva sa. |
| F38 | – | Nepoužíva sa. |
| F39 | – | Nepoužíva sa. |
| F40 | – | Nepoužíva sa. |
| F41 | – | Nepoužíva sa. |
| F42 | – | Nepoužíva sa. |
| F43 | – | Nepoužíva sa. |
| F44 | – | Nepoužíva sa. |
| F45 | – | Nepoužíva sa. |
| F46 | 10 A | Sledovanie mŕtveho uhla; Senzor prednej kamery; Systém adaptívneho riadenia rýchlosti; Zadná kamera so systémom aktívnej pomoci pri parkovaní – vozidlá so systémom Start-Stop. |
| Relé | Popis |
|---|---|
| R1 | Spínač zapnutia. |
| R2 | Nepoužíva sa. |
| R3 | Nepoužíva sa. |
| R4 | Nepoužíva sa. |
| R5 | Nepoužíva sa. |
| R6 | Nepoužíva sa. |
Ford Kuga – schéma poistiek
Rok výroby: 2016, 2017, 2018, 2019.
Poistky zapaľovača cigariet (zásuvky napájania) sú poistka F61 (zapaľovač cigariet, zásuvka napájania) v paneli poistiek prístrojovej dosky, poistky F15 (zapaľovač cigariet predný / zásuvka napájania), F17 (zásuvka napájania zadná, ak je prítomná v vybavení) a F18 (napájanie centrálne) zásuvky) v paneli poistiek motorového priestoru a poistka F27 (zásuvka napájania batožinového priestoru) v paneli poistiek batožinového priestoru.
Poloha panelu poistiek
Priestor pre cestujúcich
Panel poistiek sa nachádza vpravo pod odkladacou schránkou (odstrániť dno priestoru).
Motorový priestor
Panel distribúcie napájania sa nachádza v motorovom priestore (vľavo).
Batožinový priestor
Panel poistiek sa nachádza v batožinovom priestore za priestorom pre cestujúcich.
2016
Priestor pre cestujúcich
Priradenie poistiek v priestore pre cestujúcich (2016)
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F56 | 20A | Napájanie čerpadla paliva, merací prístroj hmotnosti vzduchu. |
| F57 | — | Nie je používané. |
| F58 | 5A | Nie je používané (rezervné). |
| F59 | 5A | Vysielač-prijímač pasívneho alarmu. |
| F60 | 10 A | Vnútorné svetlo; Sada spínačov dverí vodiča; Osvetlenie odkladacej schránky; Skupina spínačov v stropnej konzole. |
| F61 | 20A | Zapaľovač cigariet; Zásuvka napájania. |
| F62 | 5A | Modul senzora dažďa; Modul senzora svetla. |
| F63 | 10 A | Modul predného senzora; Prediktívny radar. |
| F64 | — | Nie je používané. |
| F65 | 10 A | Odomknutie zadného veka. |
| F66 | 20A | Odomknutie dverí vodiča. |
| F67 | 7,5A | SYNC; Viacfukčná obrazovka; Modul globálneho polohovacieho systému. |
| F68 | 15A | Elektronická blokácia stĺpika riadenia. |
| F69 | 5A | Prístrojová doska. |
| F70 | 20A | Centrálne zamykanie a odomykanie napájania. |
| F71 | 7,5A | Regulátor vykurovania (manuálna klimatizácia); Automatická elektronická regulácia teploty dvojitá. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F72 | 7,5A | Pripojenie dátovej zbernice. |
| F73 | 7,5A | Modul volantu. |
| F74 | 15A | Napájanie svetlometov. |
| F75 | 15A | Hmlové svetlá. |
| F76 | 10 A | Svetlo cúvania. |
| F77 | 20A | Čerpadlo ostrekovača. |
| F78 | 5A | Zapaľovanie; Tlačidlo štartovania. |
| F79 | 15A | Rádio; Elektronický obklad; Spínač núdzových svetiel; Spínač zamykania dverí. |
| F80 | 20A | Napájanie otváracej strechy. |
| F81 | 5A | Napájanie vnútorného pohybového senzora; Napájanie prijímača rádiovej frekvencie; Panoramatická/otvorená strecha. |
| F82 | 20A | Čerpadlo ostrekovača. |
| F83 | 20A | Centrálne zamykanie. |
| F84 | 20A | Relé zamykania/odomykania; Relé zadného veka. |
| F85 | 7,5 A | Elektronické 15 posun. |
| F86 | 10 A | Modul airbagu; Systém klasifikácie cestujúcich; Indikátor deaktivácie airbagu pre cestujúceho. |
| F87 | 15A | Vyhrievaný volant. |
| F88 | 25A | Napájanie KL30. |
| F89 | — | Nepoužíva sa. |
Vano motore
Priradenie poistiek v rozvodnej skrini (2016)
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F7 | 50A** | Systém proti zablokovaniu a čerpadlo elektronického programu stability. |
| F8 | 30 A** | Elektronická ventilová jednotka programu stability. |
| F9 | — | Nepoužíva sa. |
| F10 | 40A** | Motor ventilátora kúrenia. |
| F11 | — | Nepoužíva sa. |
| F12 | 30 A** | Relé modulu riadenia systému prenosu. |
| F13 | 30 A** | Relé štartéra. |
| F14 | 25A** | Elektrické okno zadné (bez ovládača dverí). |
| F15 | 20A** | Zapaľovač cigariet predný alebo elektrická zásuvka. |
| F 16 | 25A** | Predné okno (bez ovládača dverí). |
| F17 | 20A** | Zásuvka napájania zadná. |
| F18 | 20A** | Centrálny napájací zdroj. |
| F19 | 5A* | Systém proti zablokovaniu a elektronický program stability. |
| F20 | 15 A* | Klakson. |
| F21 | 5A* | Spínač svetla stop. |
| F22 | 15 A* | Systém monitorovania batérie. |
| F23 | 5A* | Cievky relé. |
| F24 | 5A* | Modul spínača svetla. |
| F25 | 10 A* | Systém klasifikácie cestujúcich. |
| F26 | 2 5A* | Čerpadlo oleja. |
| F27 | 15 A* | Spojka klimatizácie. |
| F28 | 10 A* | Napájanie vozidla – vstrekovač paliva (motor 2,5L). |
| F29 | — | Nepoužíva sa. |
| F30 | 10 A* | Predné okno čiastočne vyhrievané. |
| F31 | — | Nepoužíva sa. |
| F32 | 15 A* | Napájanie vozidla (motor 2,0 l a 2,5 l). |
| F32 | 10 A* | Napájanie vozidla (motor 1,5 l). |
| F33 | 10 A* | Napájanie vozidla 2 (motor 2,0 l a 2,5 l). |
| F33 | 15 A* | Napájanie vozidla 2 (motor 1,5L). |
| F34 | 10 A* | Napájanie vozidla 3. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F35 | 15 A* | Napájanie vozidla 4 (motor 2,0 l a 2,5 l). |
| F35 | 10 A* | Napájanie vozidla 4 (motor 1,5 l). |
| F36 | 5A* | Aktívne žalúzie. |
| F37 | 10 A* | Indikátor deaktivácie airbagu pre cestujúceho. |
| F38 | 5A* | Modul riadenia motora a napájanie zapaľovania modulu riadenia prevodovky. |
| F39 | 20A* | Vyhrievané sedadlo vodiča. |
| F40 | 5A* | Elektronický posilňovač riadenia 15. |
| F41 | 20A* | Napájanie modulu riadenia karosérie 15. |
| F42 | 15 A* | Zadný stierač. |
| F43 | 15 A* | Napájanie modulu riadenia svetlometov. |
| F44 | 5A* | Prediktívny radar. |
| F45 | 20A* | Vyhrievané sedadlo pre cestujúceho. |
| F46 | 40A** | Inteligentné moduly motora stieračov. |
| F47 | — | Nepoužíva sa. |
| F48 | 5A | Klávesnica. |
| R1 | — | Nepoužíva sa. |
| R2 | Microrelé | Klaksón. |
| R3 | Microrelé | Vyhrievané relé zadného skla (bez ovládača dverí); |
| R4 | Microrelé | Predné hmlové svetlá pre denné svietenie. |
| R5 | — | Nepoužíva sa. |
| R6 | — | Nepoužíva sa. |
| R7 | — | Nepoužíva sa. |
| R8 | Relé výkonu | Relé oneskoreného prídavného zariadenia. |
| R9 | — | Nepoužíva sa. |
| R10 | Mini relé | Relé štartovacieho motora. |
| R11 | Microrelé | Spínač klimatizácie. |
| R12 | Relé výkonu | Chladiaci ventilátor. |
| R13 | Mini relé | Ventilátor kúrenia. |
| R14 | Mini relé | Relé riadenia motora. |
| R15 | Relé výkonu | Vyhrievané zadné okno. |
| R16 | Relé výkonu | Zapaľovanie 15. |
| * Mini poistky ** Poistky s kartušou |
Batožinový priestor
Priradenie poistiek v batožinovom priestore (2016)
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F1 | 5A | Modul prístupu k dverám bez rúk. |
| F2 | 10 A | Modul vozidla bez kľúča. |
| F3 | 5A | Rukoväte dverí vozidla bez kľúča. |
| F4 | 25A | Kontrolér predných ľavých dverí. |
| F5 | 25A | Kontrolér predných pravých dverí. |
| F6 | 25A | Kontrolér zadných ľavých dverí. |
| F7 | 25A | Kontrolér zadných pravých dverí. |
| F8 | 25A | Sedadlo pasažiera. |
| F9 | 25A | Sedadlo vodiča. |
| F10 | 5A | Napájanie logiky modulu pamäte sedadla vodiča. |
| F11 | 5A | Napájanie cievky zapaľovania zadnej. |
| F12 | — | Nepoužíva sa. |
| F13 | — | Nepoužíva sa. |
| F14 | — | Nepoužíva sa. |
| F15 | — | Nepoužíva sa. |
| F 16 | — | Nepoužíva sa. |
| F17 | — | Nepoužíva sa. |
| F18 | — | Nepoužíva sa. |
| F19 | — | Nepoužíva sa. |
| F20 | — | Nepoužíva sa. |
| F21 | — | Nepoužíva sa. |
| F22 | — | Nepoužíva sa. |
| F23 | 25A | Audio zosilňovač. |
| F24 | 30A | DC/AC menič výkonu. |
| F25 | 25A | Elektrické dvere. |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| F26 | 40A | Príslušenstvo, modul ťahania prívesu. |
| F27 | 20A | Zdroj napájania v batožinovom priestore. |
| F28 | — | Nepoužíva sa. |
| F29 | 5A | Systém detekcie mŕtveho uhla; Kamera na cúvanie s asistentom parkovania. |
| F30 | 5A | Modul asistencie parkovania. |
| F31 | — | Nepoužíva sa. |
| F32 | 5A | DC/AC menič výkonu. |
| F33 | — | Nepoužíva sa. |
| F34 | — | Nepoužíva sa. |
| F35 | — | Nepoužíva sa. |
| F36 | — | Nepoužíva sa. |
| F37 | — | Nepoužíva sa. |
| F38 | — | Nepoužíva sa. |
| F39 | — | Nepoužíva sa. |
| F40 | — | Nepoužíva sa. |
| F41 | — | Nepoužíva sa. |
| F42 | — | Nepoužíva sa. |
| F43 | — | Nepoužíva sa. |
| F44 | — | Nepoužíva sa. |
| F45 | — | Nepoužíva sa. |
| F46 | 5A | Vyhrievaná cievka relé zrkadla. |
| R1 | Relé výkonu | Relé oneskorenia pomocného. |
| R2 | Mini relé | Relé zadné 15. |
| R3 | Microrelé | Vyhrievané relé zadného skla. |
| R4 | — | Nepoužíva sa. |
| R5 | — | Nepoužíva sa. |
| R6 | Microrelé | Vyhrievané relé vonkajších zrkadiel. |
2017
Vano pre cestujúcich
Priradenie poistiek v priestore pre cestujúcich (2017)
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F56 | 20A | Napájanie čerpadla paliva. |
| F57 | — | Nepoužíva sa. |
| F58 | 5A | Relé vnútorného osvetlenia. |
| F59 | 5A | Vysielač-prijímač pasívneho alarmu. |
| F60 | 10 A | Vnútorné svetlo; Sada spínačov dverí vodiča; Osvetlenie odkladacej schránky; Skupina spínačov v stropnej konzole. |
| F61 | 20A | Zapaľovač cigariet; Zásuvka napájania. |
| F62 | 5A | Modul senzora dažďa; Modul senzora svetla. |
| F63 | 10 A | Modul predného senzora; Prediktívny radar. |
| F64 | — | Nepoužíva sa. |
| F65 | 10 A | Odomknutie zadného veka. |
| F66 | 20A | Odomknutie dverí vodiča. |
| F67 | 7,5A | SYNC; Viacfukčná obrazovka; Modul globálneho polohovacieho systému. |
| F68 | 15A | Elektronicky zablokovaný volant. |
| F69 | 5A | Prístrojová doska. |
| F70 | 20A | Centrálne zamykanie a odomykanie napájania. |
| F71 | 7,5A | Ovládacia hlava kúrenia (manuálna klimatizácia); Automatické nastavenie elektronickej dvojitej teploty. |
| Číslo | Ampere [A] | Popis |
|---|---|---|
| F72 | 7,5A | Pripojenie dátovej zbernice. |
| F73 | 7,5A | Modul volantu. |
| F74 | 15A | Napájanie svetlometov. |
| F75 | 15A | Hmlové svetlá. |
| F76 | 10 A | Svetlo cúvania. |
| F77 | 20A | Čerpadlo ostrekovača. |
| F78 | 5A | Zapaľovanie; Tlačidlo štartovania; Modul vozidla bez kľúča. |
| F79 | 15A | Rádio; Elektronický panel dokončenia; Spínač núdzových svetiel; Spínač zamykania dverí. |
| F80 | 20A | Napájanie otváracej strechy. |
| F81 | 5A | Napájanie senzora pohybu vo vnútri (2018); Napájanie prijímača rádiovej frekvencie; Panoramatická strecha/otvorená. |
| F82 | 20A | Čerpadlo ostrekovača. |
| F83 | 20A | Centrálne zamykanie. |
| F84 | 20A | Relé zamykania/odomykania; Relé zadného veka. |
| F85 | 7,5 A | Elektronické 15 posúvanie. |
| F86 | 10 A | Modul airbagu; Systém klasifikácie cestujúcich; Indikátor deaktivácie airbagu spolujazdca. |
| F87 | 15A | Vyhrievaný volant. |
| F88 | 25A | Napájanie KL30. |
| F89 | — | Nepoužíva sa. |
Vano motore
Priradenie poistiek v rozvodnej skrini (2017)
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F7 | 50A** | Systém proti zablokovaniu a čerpadlo elektronického stabilizačného programu. |
| F8 | 30A** | Elektronický ventil stabilizačného programu. |
| F9 | 40A** | Chladiaci ventilátor (600W) |
| F9 | 50A** | Chladiaci ventilátor (390W a 750W). |
| F10 | 40A** | Motor ventilátora vykurovania. |
| F11 | 30A** | Napájanie modulu riadenia karosérie; Modul kvality napätia. |
| F12 | 30A | Relé modulu riadenia systému prenosu. |
| F13 | 30A | Relé štartovacieho motora. |
| F14 | 25A** | Chladiaci ventilátor (600W a 750W). |
| F15 | 20A** | Zapaľovač cigariet predný alebo elektrická zásuvka. |
| F 16 | — | Nepoužíva sa. |
| F17 | 40A** | Chladiaci ventilátor (600W). |
| F17 | 50A** | Chladiaci ventilátor (750W). |
| F18 | 20A** | Centrálny napájací zdroj. |
| F19 | 5A* | Systém proti zablokovaniu a elektronický stabilizačný program 15 pokrok. |
| F20 | 15 A* | Klakson. |
| F21 | 5A* | Spínač svetla stop. |
| F22 | 15 A* | Systém monitorovania batérie. |
| F23 | 5A* | Vinutia relé. |
| F24 | 5A* | Modul spínača svetla. |
| F25 | 10 A* | Systém klasifikácie cestujúcich. |
| F26 | 2 5A* | Čerpadlo oleja. |
| F27 | 15 A* | Spojka klimatizácie. |
| F28 | 10 A* | Napájanie vozidla – vstrekovač paliva (motor 2,5L); Systém informácií o mŕtvom uhle a cúvacia kamera (vozidlá vybavené funkciou stop/start). |
| F29 | — | Nepoužíva sa. |
| F30 | 10 A* | Predné okno čiastočne vyhrievané. |
| F31 | 5A* | Vinutie relé riadenia systému prenosu. |
| F32 | 15 A* | Napájanie vozidla (motor 2,0 l a 2,5 l). |
| F32 | 10 A* | Napájanie vozidla (motor 1,5 l). |
| F33 | 10 A* | Napájanie vozidla 2 (motor 2,0 l a 2,5 l). |
| F33 | 15 A* | Napájanie vozidla 2 (motor 1,5L). |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F34 | 10 A* | Napájanie vozidla 3. |
| F35 | 15 A* | Napájanie vozidla 4 (motor 2,0 l a 2,5 l). |
| F35 | 10 A* | Napájanie vozidla 4 (motor 1,5 l). |
| F36 | 5A* | Aktívne žalúzie. |
| F37 | 10 A* | Indikátor deaktivácie airbagu pre cestujúceho. |
| F38 | 5A* | Modul riadenia motora a napájanie zapaľovania modulu riadenia prevodovky. |
| F39 | 20A* | Vyhrievané sedadlo vodiča. |
| F40 | 5A* | Elektronické posilňovač riadenia 15. |
| F41 | 20A* | Napájanie modulu riadenia karosérie 15. |
| F42 | 15 A* | Zadný stierač. |
| F43 | 15 A* | Napájanie modulu riadenia svetlometov. |
| F44 | 5A* | Prediktívny radar. |
| F45 | 20A* | Vyhrievané sedadlo pre cestujúceho. |
| F46 | 40A** | Inteligentné moduly motora stieračov. |
| F47 | — | Nepoužíva sa. |
| F48 | 5A | Tlačidlová klávesnica. |
| R1 | Microrelé | Chladiaci ventilátor (750W). |
| R2 | Microrelé | Klakson. |
| R3 | — | Nepoužíva sa. |
| R4 | — | Nepoužíva sa. |
| R5 | Microrelé | Chladiaci ventilátor (750W). |
| R6 | Microrelé | Chladiaci ventilátor (600W a 750W). |
| R7 | Relé výkonu | Predné okno čiastočne vyhrievané. |
| R8 | Mini relé | Elektrické predné okná s vysokým prúdom; |
| R9 | — | Nepoužíva sa. |
| R10 | Mini relé | Relé štartovacieho motora. |
| R11 | Microrelé | Spínač klimatizácie. |
| R12 | Relé výkonu | Chladiaci ventilátor. |
| R13 | Mini relé | Ventilátor kúrenia. |
| R14 | Mini relé | Relé riadenia motora. |
| R15 | Relé výkonu | Chladiaci ventilátor (600W a 750W). |
| R16 | Relé výkonu | Zapaľovanie 15. |
| * Mini poistky ** Poistky s cartridgou |
Batožinový priestor
Priradenie poistiek v batožinovom priestore (2017)
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F1 | 5A | Modul prístupu k dverám bez rúk. |
| F2 | 15A | Vyhrievané vonkajšie zrkadlo (bez ovládača dverí); Vyhrievané parkovanie stieračov. |
| F3 | 5A | Rukoväte dverí vozidla bez kľúča. |
| F4 | 25A | Ovládač predných ľavých dverí. |
| F5 | 25A | Ovládač predných pravých dverí. |
| F6 | 25A | Ovládač zadných ľavých dverí. |
| F7 | 25A | Ovládač zadných pravých dverí. |
| F8 | 25A | Sedadlo pasažiera. |
| F9 | 25A | Sedadlo vodiča. |
| F10 | 5A | Napájanie logiky modulu pamäte sedadla vodiča. |
| F11 | 5A | Napájanie cievky zapaľovania zadnej. |
| F12 | — | Nepoužíva sa. |
| F13 | — | Nepoužíva sa. |
| F14 | 25A |
Ford Kuga – schéma poistkovej skrinky
Rok výroby: 2019, 2020, 2021, 2022.
Poistky zapaľovača cigariet (zásuvky napájania) v Ford Kuga sú poistky 62 (predná) a 61 (batožinový priestor) v poistkovej skrinke v motorovom priestore. V modeloch 2021 a 2022 sú poistky 71 (predná) a 61 (batožinový priestor) v poistkovej skrinke v motorovom priestore.
Vozy vyrobené od 02.12.2019 do 27.09.2020.
Poloha
Na obrázku vyššie je poistková skrinka označená písmenom G.

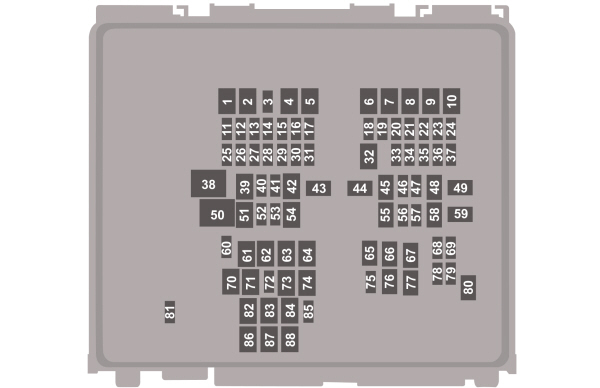

Poistková skrinka v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 30 A | Ohrievač palivového filtra (nafta). |
| 2 | 40 A | Ohrievanie čelného skla, ľavá strana. |
| 3 | 10 A | Nepoužíva sa (rezerva). |
| 4 | 60 A | Prídavný ohrievač (benzín, nafta). |
| 5 | 40 A | Prídavný ohrievač (benzín, nafta). |
| 6 | 40 A | Prídavný ohrievač (benzín, nafta). |
| 7 | 40 A | Ohrievanie čelného skla, pravá strana. |
| 8 | — | Nepoužíva sa. |
| 9 | 60 A | Modul žhavičov (nafta). |
| 10 | 30 A | Motor štartovania. |
| 11 | 15 A | Modul riadenia pohonného ústrojenstva. |
| 12 | 15 A | Modul riadenia pohonného ústrojenstva. |
| 13 | 15 A | Modul riadenia pohonného ústrojenstva. |
| 14 | 15 A | Modul riadenia pohonného ústrojenstva. |
| 15 | 15 A | Modul riadenia pohonného ústrojenstva (nafta). |
| 16 | — | Nepoužíva sa. |
| 17 | 20 A | Zámok stĺpika riadenia. |
| 18 | 10 A | Modul riadenia pohonného ústrojenstva. |
| 19 | 10 A | Modul systému prevencie zablokovania kolies počas brzdenia. |
| 20 | 5 A | Modul riadenia napájania (nafta). |
| 21 | 5 A | Ohrievač paliva. |
| 22 | 5 A | Elektronický modul riadenia batérie (hybrid). |
| 23 | 5 A | Žiarovka na dverách nabíjania (hybrid). |
| 24 | 20 A | Zosilňovač. |
| 25 | 20 A | Ohrievač tlakovej hadice (nafta). |
| 26 | 10 A | Modul riadenia napájania reduktora (nafta). |
| 27 | 20 A | Ohrievač nádrže (nafta). |
| 28 | 10 A | Spínač zapnutia a vypnutia bŕzd; Skupina spínačov svetlometov. |
| 29 | 5 A | Modul riadenia pohonného ústrojenstva (hybrid). |
| 30 | 10 A | Čerpadlo oleja prevodovky (hybrid). |
| 31 | 5 A | Systém elektronickej asistencie riadenia. |
| 32 | 30 A | Modul riadenia systémov karosérie. |
| 33 | 10 A | Predná kamera systému parkovacej asistencie; Zadná kamera; Systém monitorovania mŕtveho uhla; Adaptívny tempomat. |
| 34 | 10 A | Nastavenie orientácie svetlometov. |
| 35 | 15 A | Vyhrievaný volant. |
| 36 | 10 A | Modul riadenia pohonného ústrojenstva (hybrid); Modul riadenia prevodovky (nafta). |
| 37 | 20 A | Akustický signál. |
| 38 | 40 A | Motor ventilátora. |
| 39 | — | Nepoužíva sa. |
| 40 | 15 A | Nepoužíva sa (rezerva). |
| 41 | 20 A | Zosilňovač. |
| 42 | 30 A | Elektricky nastaviteľné sedadlo vodiča. |
| 43 | 50 A | Elektrické čerpadlo vody (hybrid). |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 44 | 40 A | Modul ťahania prívesu. |
| 45 | 30 A | Elektricky nastaviteľné sedadlo pre cestujúceho. |
| 46 | 20 A | Nepoužíva sa (rezerva). |
| 47 | 20 A | Vyhrievané sedadlá. |
| 48 | 40 A | Ventily riadenia systému prevencie zablokovania kolies počas brzdenia. |
| 49 | 60 A | Čerpadlo riadenia systému prevencie zablokovania kolies počas brzdenia. |
| 50 | 60 A | Ventilátor |
| 51 | 30 A | Otvoriteľná strecha. |
| 52 | 5 A | DC/DC konvertor (hybrid). |
| 53 | 10 A | Modul riadenia nabíjania batérie (hybrid). |
| 54 | — | Nepoužíva sa. |
| 55 | 20 A | Modul riadenia prevodovky (Diesel). |
| 56 | — | Nepoužíva sa. |
| 57 | 10 A | Diagnostický konektor. |
| 58 | 40 A | Dodatočná rozvodná skrinka (hybrid). |
| 59 | 40 A | Modul riadenia systémov karosérie. |
| 60 | — | Nepoužíva sa. |
| 61 | 20 A | Napájacie zásuvky v batožinovom priestore. |
| 62 | 20 A | Napájacie zásuvky v konzole. |
| 63 | 30 A | Nepoužíva sa (rezerva). |
| 64 | 30 A | Elektrické otváranie/zatváranie zadných dverí karosérie. |
| 65 | — | Nepoužíva sa. |
| 66 | 20 A | Modul vyhrievaného zadného sedadla. |
| 67 | 20 A | Palivový ohrievač. |
| 68 | 5 A | Senzor prúdenia vzduchu a senzor teploty nasávaného vzduchu (benzín). |
| 69 | 15 A | Palivové vstrekovače (benzín, hybrid). |
| 70 | 20 A | Napájacie zásuvky v prednej konzole. |
| 71 | 20 A | Napájacie zásuvky v miestnosti multimediálneho systému. |
| 72 | 20 A | Stierač zadného okna. |
| 73 | — | Nepoužíva sa. |
| 74 | 30 A | Motor stierača predného skla. |
| 75 | 10 A | Nepoužíva sa (rezerva). |
| 76 | 30 A | Vyhrievanie zadného okna. |
| 77 | — | Nepoužíva sa. |
| 78 | 10 A | Spojka klimatizácie. |
| 79 | 10 A | Postrekovač svetlometu. |
| 80 | 20 A | Čerpadlo paliva. |
| 81 | 10 A | Čerpadlo stierača zadného okna. |
| 82 | 40 A | Menic prúdu. |
| 83 | — | Nepoužíva sa. |
| 84 | 40 A | Modul riadenia systému pohonu. |
| 85 | 5 A | Senzor dažďa. |
| 86 | — | Nepoužíva sa. |
| 87 | — | Nepoužíva sa. |
| 88 | — | Nepoužíva sa. |
Poistková skrinka v priestore pre cestujúcich
Poistková skrinka sa nachádza pod priestorom pre cestujúcich.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 5 A | Modul riadenia systému doplnkovej bezpečnosti. |
| 2 | 5 A | Vyhrievané zadné sedadlá. |
| 3 | 10 A | Modul riadenia systému aktívnej pomoci pri parkovaní. |
| 4 | 10 A | Spínač zapaľovania. |
| 5 | 20 A | Zamknutie; Odomknutie. |
| 6 | 10 A | Otvoriteľná strecha; DC prevodník. |
| 7 | 30 A | Modul dverí pasažiera. |
| 8 | 5 A | Nepoužívané. |
| 9 | Elektrochromatické zrkadlo; Modul spracovania obrazu A; Indikátor odpojenia airbagu pasažiera. | |
| 10 | 10 A | Modul riadiacej jednotky telematického systému. |
| 11 | 5 A | Elektrické otváranie/zatváranie zadných dverí karosérie; Modul riadenia funkcie otvárania/zatvárania zadných dverí bez použitia rúk. |
| 12 | 5 A | Centrálny modul riadenia alarmu. |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 13 | 15 A | Zámok dverí vodiča; Zablokovanie otvárania dverí deťmi. |
| 14 | 30 A | Modul dverí vodiča. |
| 15 | 15 A | Nepoužíva sa (rezerva). |
| 16 | 15 A | Nepoužíva sa (rezerva). |
| 17 | 15 A | SYNC; Modul vysielač-prijímač; Integrovaný ovládací panel. |
| 18 | 7,5 A | Modul displeja s vysokou hlavou; Modul bezdrôtového nabíjania príslušenstva. |
| 19 | 7,5 A | Siréna alarmu napájaná batériou. |
| 20 | 10 A | Nepoužíva sa (rezerva). |
| 21 | 7,5 A | Systém vykurovania, vetrania a klimatizácie; Elektronický modul radenia. |
| 22 | 7,5 A | Sada smeroviek; Modul brány; Modul ovládania stĺpika riadenia. |
| 23 | 20 A | Audio systém. |
| 24 | 20 A | Nepoužíva sa (rezerva). |
| 25 | 30 A | Nepoužíva sa (rezerva). |
Vozy vyrobené od 08.02.2021 do 21.06.2021
Poloha
Poistková skrinka v motorovom priestore
Poistková skrinka v priestore pre cestujúcich
Poistková skrinka sa nachádza pod priestorom pre odkladanie.
Poistková skrinka v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 30 A | Ohrievač palivového filtra (nafta). |
| 2 | 40 A | Ohrievanie čelného skla, ľavá strana. |
| 3 | 10 A | Nepoužíva sa (rezerva). |
| 4 | 60 A | Prídavný ohrievač (benzín, nafta). |
| 5 | 40 A | Prídavný ohrievač (benzín, nafta). |
| 6 | 40 A | Prídavný ohrievač (benzín, nafta). |
| 7 | 40 A | Ohrievanie čelného skla, pravá strana. |
| 8 | — | Nepoužíva sa. |
| 9 | 60 A | Modul žhavičov (nafta). |
| 10 | 30 A | Motor na štartovanie. |
| 11 | 15 A | Modul riadenia pohonnej jednotky. |
| 12 | 15 A | Modul riadenia pohonnej jednotky. |
| 13 | 15 A | Modul riadenia pohonnej jednotky. |
| 14 | 15 A | Modul riadenia pohonnej jednotky. |
| 15 | 15 A | Modul riadenia pohonnej jednotky (nafta). |
| 16 | — | Nepoužíva sa. |
| 17 | 20 A | Blokovanie stĺpika riadenia. |
| 18 | 10 A | Modul riadenia pohonnej jednotky. |
| 19 | 10 A | Modul systému zabraňovania zablokovaniu kolies počas brzdenia. |
| 20 | 5 A | Modul riadenia napájania (nafta). |
| 21 | 5 A | Ohrievač paliva. |
| 22 | 5 A | Elektronický modul riadenia batérie (hybrid). |
| 23 | 5 A | Žiarovka na dverách nabíjania (hybrid). |
| 24 | 20 A | Zosilňovač. |
| 25 | 20 A | Ohrievač tlakovej hadice (nafta). |
| 26 | 10 A | Modul riadenia napájania reduktora (nafta). |
| 27 | 20 A | Ohrievač nádrže (nafta). |
| 28 | 10 A | Spínač zapnutia a vypnutia bŕzd; Skupina spínačov svetlometov. |
| 29 | 5 A | Modul riadenia pohonnej jednotky (hybrid). |
| 30 | 10 A | Čerpadlo oleja prevodovky (hybrid). |
| 31 | 5 A | Systém elektronickej asistencie riadenia. |
| 32 | 30 A | Modul riadenia systémov karosérie. |
| 33 | 10 A | Predná kamera systému parkovacej asistencie; Zadná kamera; Systém monitorovania mŕtveho uhla; Adaptívny tempomat. |
| 34 | 10 A | Nastavenie orientácie svetlometov. |
| 35 | 15 A | Vyhrievaný volant. |
| 36 | 10 A | Modul riadenia pohonnej jednotky (hybrid); Modul riadenia prevodovky (nafta). |
| 37 | 20 A | Akustický signál. |
| 38 | 40 A | Motor ventilátora. |
| 39 | — | Nepoužíva sa. |
| 40 | 15 A | Nepoužíva sa (rezerva). |
| 41 | 20 A | Zosilňovač. |
| 42 | 30 A | Elektricky nastaviteľné sedadlo vodiča. |
| 43 | 50 A | Elektrické čerpadlo vody (hybrid). |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 44 | 40 A | Modul ťahania prívesu. |
| 45 | 30 A | Elektricky nastaviteľné sedadlo pre cestujúceho. |
| 46 | 20 A | Nepoužíva sa (rezerva). |
| 47 | 20 A | Vyhrievané sedadlá. |
| 48 | 40 A | Ventily riadenia systému prevencie zablokovania kolies počas brzdenia. |
| 49 | 60 A | Čerpadlo riadenia systému prevencie zablokovania kolies počas brzdenia. |
| 50 | 60 A | Ventilátor |
| 51 | 30 A | Otvoriteľná strecha. |
| 52 | 5 A | USB nabíjačka v zadnej konzole. |
| 53 | 10 A | Modul riadenia nabíjania batérie (hybrid). |
| 54 | — | Nepoužíva sa. |
| 55 | 20 A | Modul riadenia prevodovky (nafta). |
| 56 | 5 A | DC/DC prevodník (hybrid). |
| 57 | 10 A | Diagnostický konektor. |
| 58 | 40 A | Dodatočná rozvodná skriňa (hybrid). |
| 59 | 40 A | Modul riadenia systémov karosérie. |
| 60 | — | Nepoužíva sa. |
| 61 | 20 A | Napájacie zásuvky v miestnosti multimediálneho systému. |
| 62 | 20 A | Nepoužíva sa (rezerva). |
| 63 | 30 A | Nepoužíva sa (rezerva). |
| 64 | 30 A | Elektrické otváranie/zatváranie zadných dverí karosérie. |
| 65 | — | Nepoužíva sa. |
| 66 | 20 A | Modul vyhrievaného zadného sedadla. |
| 67 | 20 A | Palivový ohrievač. |
| 68 | 5 A | Senzor prietoku vzduchu a senzor teploty nasávaného vzduchu (benzín). |
| 69 | 15 A | Palivové vstrekovače (benzín, hybrid). |
| 70 | — | Nepoužíva sa. |
| 71 | 20 A | Napájacie zásuvky v miestnosti multimediálneho systému. |
| 72 | 20 A | Stierač zadného skla. |
| 73 | — | Nepoužíva sa. |
| 74 | 30 A | Motor stierača predného skla. |
| 75 | 10 A | Nepoužíva sa (rezerva). |
| 76 | 30 A | Vyhrievanie zadného skla. |
| 77 | — | Nepoužíva sa. |
| 78 | 10 A | Spojka klimatizácie. |
| 79 | 10 A | Striekacia tryska svetlometu. |
| 80 | 20 A | Čerpadlo paliva. |
| 81 | 10 A | Čerpadlo stierača zadného skla. |
| 82 | 40 A | Nepoužíva sa (rezerva). |
| 83 | — | Nepoužíva sa. |
| 84 | 40 A | Modul riadenia pohonného systému. |
| 85 | 5 A | Senzor dažďa. |
| 86 | — | Nepoužíva sa. |
| 87 | — | Nepoužíva sa. |
| 88 | — | Nepoužíva sa. |
Poistková skrinka v priestore pre cestujúcich
Poistková skrinka sa nachádza pod priestorom pre cestujúcich.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 1 | 5 A | Modul riadenia systému doplnkovej bezpečnosti. |
| 2 | 5 A | Vyhrievané zadné sedadlá. |
| 3 | 10 A | Modul riadenia systému aktívnej pomoci pri parkovaní. |
| 4 | 10 A | Spínač zapaľovania. |
| 5 | 20 A | Zamknutie; Odomknutie. |
| 6 | 10 A | Okno strechy. |
| 7 | 30 A | Modul dverí pasažiera. |
| 8 | 5 A | Nepoužíva sa. |
| 9 | Elektrochromatické zrkadlo; Modul spracovania obrazov A; Kontrolka odpojenia airbagu pasažiera. | |
| 10 | 10 A | Modul riadiacej jednotky telematického systému. |
| 11 | 5 A | Elektrické otváranie/zatváranie zadných dverí karosérie; Modul riadenia funkcie otvárania/zatvárania zadných dverí bez použitia rúk. |
| 12 | 5 A | Centrálny modul riadenia alarmu. |
| 13 | 15 A | Zámok dverí vodiča; Zablokovanie otvárania dverí deťmi. |
| 14 | 30 A | Modul dverí vodiča. |
| 15 | 15 A | Nepoužíva sa (rezerva). |
| 16 | 15 A | Nepoužíva sa (rezerva). |
| 17 | 15 A | SYNC; Modul vysielač-prijímač; Integrovaný ovládací panel. |
| 18 | 7,5 A | Modul displeja s vysokou hlavou; Modul bezdrôtového nabíjania príslušenstva. |
| 19 | 7,5 A | Siréna alarmu napájaná batériou. |
O Ford Kuga (2008-2022)
Ford Kuga, vyrábaný v rokoch 2008 až 2022, je populárne SUV, ktoré kombinuje štýlový dizajn s praktickými funkciami. Model Kuga je známy svojou priestrannosťou a komfortom, čo ho robí ideálnym pre rodinné výlety aj každodenné jazdy. Vozidlo ponúka rôzne možnosti motorov, vrátane benzínových a dieselových variantov, ktoré zabezpečujú spoľahlivý výkon a efektívnu spotrebu paliva. Ford Kuga je vybavený modernými technológiami a bezpečnostnými prvkami, ktoré zvyšujú pohodlie a bezpečnosť vodiča aj pasažierov.
Schéma poistkovej skrinky Ford Kuga
Táto stránka zobrazuje schému poistkovej skrinky pre Ford Kuga, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v priestore motoru a v interiéri vozidla, často pod prístrojovou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správnej funkcie elektrických komponentov vo vozidle.
