Ford B-MAX (2012-2017) – poistková skrinka

Ford B-MAX (2012-2017) – schéma poistkovej skrinky

Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017.

Poistka zapaľovača cigariet (zásuvka napájania) v Ford B-MAX je poistka 30 v poistkovej skrinke v kabíne.

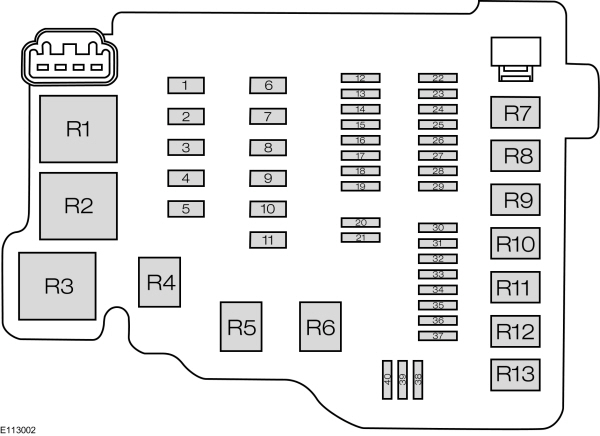

Poistková skrinka v motorovom priestore

Číslo	Amperáže [A]	Popis
1	40	Modul systému proti zablokovaniu
1	30	ABS/ESP
2	60	Ventilátor systému chladenia s vysokou rýchlosťou
3	40	Ventilátor systému chladenia
3	30	Nízka rýchlosť ventilátora systému chladenia
4	30	Ventilátor kúrenia
5	60	Napájanie poistkovej skrinky kabíny (batéria)
6	30	Modul riadenia karosérie
7	60	Napájanie poistkovej skrinky v kabíne (zapaľovanie)
8	60	Žhaviace sviečky
8	50	Modul DPS6
9	40	Vyhrievané čelné sklo
10	40	Vyhrievané čelné sklo
11	30	Relé štartovacieho motora
12	10	Relé predných stretávacích svetlometov ľavých
13	10	Relé predných stretávacích svetlometov pravých
14	15	Čerpadlo
15	20	Zapaľovacia cievka
16	15	Modul riadenia pohonného ústrojenstva; Ventilátor chladenia s vysokou a nízkou rýchlosťou.
17	15	Vyhrievané senzory kyslíka (benzínové motory)
17	20	Napájací modul (naftové motory)
18	–	Nepoužíva sa
19	7.5	Ovládač klimatizácie
20	–	Nepoužíva sa
21	–	Nepoužíva sa
22	15	Napájanie batérie pre ovládanie osvetlenia
23	15	Predné hmlové svetlá
24	15	Smerovky

25	15	Osvetlenie vonkajšie, ľavá strana
26	15	Osvetlenie vonkajšie, pravá strana
27	7.5	Modul riadenia systému prenosu
28	20	ABS/ESP
29	10	Spojka klimatizácie
30	–	Nepoužíva sa
31	–	Nepoužíva sa
32	20	Klaksón; Úspora batérie; Modul pre prístup bez kľúča.
33	20	Vyhrievané čelné sklo
34	20	Relé čerpadla paliva; Ohrievač na naftu.
35	15	Systém alarmu Cat1
36	7.5	Kontrolér automatickej prevodovky
37	25	Modul predných dverí, ľavá strana
38	25	Modul predných dverí, pravá strana
39	25	Modul zadných dverí, ľavá strana
40	25	Modul zadných dverí, pravá strana
Relé	Popis
R1	Ventilátor chladenia
R2	Nepoužíva sa
R3	Modul riadenia systému prenosu
R4	Hlavné svetlá
R5	Nepoužíva sa
R6	Nepoužíva sa
R7	Ventilátor chladenia motora
R8	Motorček štartovania
R9	Spojka klimatizácie
R10	Predné hmlové svetlá
R11	Čerpadlo paliva; Ohrievač na naftu.
R12	Svetlo cúvania
R13	Ventilátor vykurovania

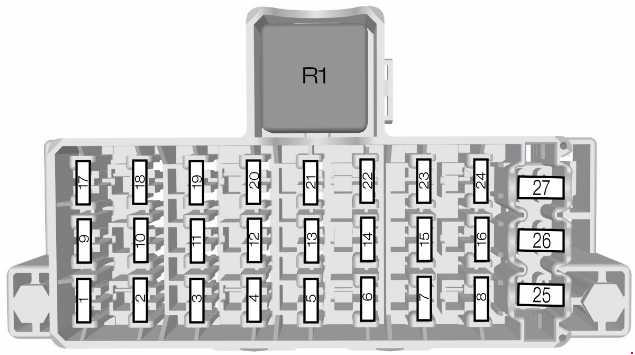

Poistková skrinka kabíny – typ 1

Číslo	Amperáž [A]	Popis
1	7.5	Štartovanie; Senzor dažďa; Vyhrievané čelné sklo.
2	10	Brzdové svetlá
3	7.5	Osvetlenie cúvania; Kamera cúvania.
4	7.5	Nastavenie svetlometov
5	–	Nepoužíva sa
6	15	Stierač zadného okna
7	15	Čerpadlo ostrekovača
8	–	Nepoužíva sa
9	15	Vyhrievané sedadlo pasažiera
10	15	Vyhrievané sedadlo vodiča
11	–	Nepoužíva sa
12	10	Modul airbagu
13	10	Štartovanie; Elektrický posilňovač riadenia; Merací prístroj; Pasívny protizlodejský systém; Systém proti zablokovaniu.
14	7.5	Modul riadenia pohonného ústrojenstva; Radiaca páka; Čerpadlo paliva.

15	7.5	Systém audio, merací prístroj
16	7.5	Vyhrievané čelné sklo
17	–	Nie je používané
18	–	Nie je používané
19	15	Datový konektor
20	20	Multifunkčný displej; Hodiny; Interné skener; Vyhrievanie ventilácie; PANEL KLIMATIZÁCIE.
21	15	Systém audio, navigácia, bluetooth
22	7.5	Merací prístroj
23	7.5	Modul prívesu
24	7.5	Synchronizácia antény modulu
25	–	Nie je používané
26	30	Predný stierač, ľavá strana
27	30	Predný stierač, pravá strana
Relé	Popis
R1	Zapaľovanie

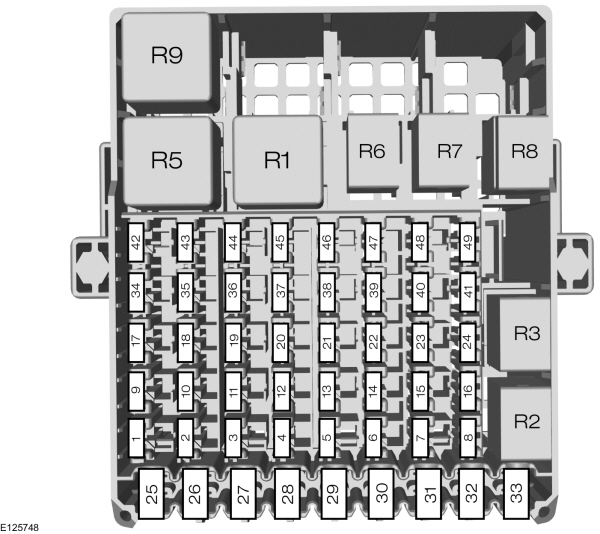

Poistková skrinka kabíny – typ 2



Číslo	Amperáž [A]	Popis
1	7.5	Štartovanie; Senzor dažďa; Vyhrievané čelné sklo; Stropné svetlo; Zrkadlo spätného pohľadu.
2	10	Brzdové svetlá
3	7.5	Osvetlenie cúvania
4	7.5	Nastavenie svetlometov
5	–	Nepoužíva sa
6	15	Stierač zadného okna
7	15	Čerpadlo ostrekovača
8	–	Nepoužíva sa
9	15	Vyhrievané sedadlo pasažiera
10	15	Vyhrievané sedadlo vodiča
11	–	Nepoužíva sa
12	10	Modul airbagu
13	10	Štartovanie; Elektrický posilovač riadenia; Merací prístroj; Pasívny protizlodejský systém; Systém proti zablokovaniu.
14	7.5	Modul riadenia pohonného ústrojenstva; Radiaca páka; Čerpadlo paliva.
15	7.5	Audio systém; Merací prístroj.
16	7.5	Vyhrievané čelné sklo, pravá strana
17	–	Nepoužíva sa
18	–	Nepoužíva sa
19	10	Údajový konektor
20	20	Modul prívesu
21	15	Audio systém, navigácia
22	7.5	Merací prístroj
23	7.5	Multifunkčný displej; Hodiny; Interný skener; Vyhrievaná ventilácia; Ovládací panel klimatizácie.
24	10	Modul synchronizácie
25	–	Nepoužíva sa
26	30	Predný stierač, ľavá strana
27	30	Predný stierač, pravá strana
28	30	Modul kvality napätia
29	20	Zadný napájací bod
30	20	Zapaľovač cigariet; Predný napájací bod.

31	–	Nie je použité
32	–	Nie je použité
33	–	Nie je použité
34	20	Prístup bez kľúča
35	20	Prístup bez kľúča
36	10	Údaje konektor
37	15	Kľúč na štartovanie
38	–	Nie je použité
39	–	Nie je použité
40	–	Nie je použité
41	–	Nie je použité
42	7.5	Zadná kamera
43	10	Modul aktívneho zastavenia v meste
44	7.5	Indikátor deaktivácie airbagu pre cestujúceho
45	–	Nie je použité
46	–	Nie je použité
47	–	Nie je použité
48	–	Nie je použité
49	–	Nie je použité
Relé	Popis
R1	Štartovanie
R2	Zapaľovač cigariet
R3	Nie je použité
R4	Aktívne relé zastavenia v meste
R5	Nie je použité
R6	Prístup bez kľúča (príslušenstvo)
R7	Prístup bez kľúča (štartovanie)
R8	Relé úspory batérie
R9	Vyhrievané čelné sklo, ľavá strana
R10	Vyhrievané čelné sklo, pravá strana
R11	Nie je použité
R12	Nie je použité

O Ford B-MAX (2012-2017)

Ford B-MAX, vyrábaný v rokoch 2012 až 2017, je kompaktný MPV, ktorý sa vyznačuje inovatívnym dizajnom bez stredového stĺpika, čo uľahčuje prístup do interiéru. Tento model je postavený na platforme Ford Fiesta a ponúka priestranný interiér s flexibilným usporiadaním sedadiel. Ford B-MAX je vybavený rôznymi možnosťami motorizácie, vrátane benzínových motorov EcoBoost s objemom 1.0 litra a naftových motorov TDCi. Vďaka svojim kompaktným rozmerom a moderným technológiám je ideálny pre mestskú jazdu, pričom poskytuje komfort a bezpečnosť pre všetkých cestujúcich.

Schéma poistkovej skrinky Ford B-MAX

Táto stránka zobrazuje schému poistkovej skrinky pre Ford B-MAX, ktorá je nevyhnutná pre správnu údržbu elektrických systémov vozidla. V tomto modeli sa poistková skrinka nachádza typicky v motorovom priestore a v interiéri pod palubnou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
